BigTreeTech KRAKEN DIN Rail Mount

Một bộ DIN Rail Mount cho bo điều khiển BigTreeTech KRAKEN, gắn bắc ngang qua hai thanh DIN Rail.

Hướng dẫn in:
Phần gắn bo (Board Mounting Part) là một chi tiết MultiColor cho ai thích làm màu.

Mình dùng cấu hình Voron quen thuộc: Layer Height 0.2mm, 4x Perimeter, 5x Top/Bottom Layers, và 40% Infill — các thông số này sẽ ổn cho hầu hết trường hợp có dùng Heat Set Inserts.

Một vài phần của model có sẵn Mouse Ears được thêm trong slicer để tăng bám bàn in. Nếu bạn không cần thì cứ xóa “Generic-Disk”.

BOM:

• 4x Voron Style M3x4mm Heat Set Inserts
• 4x M3x8mm Flat Hat Cap Screws
• 4x M3.5x8mm Self Tapping Button Head Screws

Lắp ráp:

Mỗi Rail Mount lắp 2x Voron Style M3x4mm Heat Set Inserts (đánh dấu màu xanh).

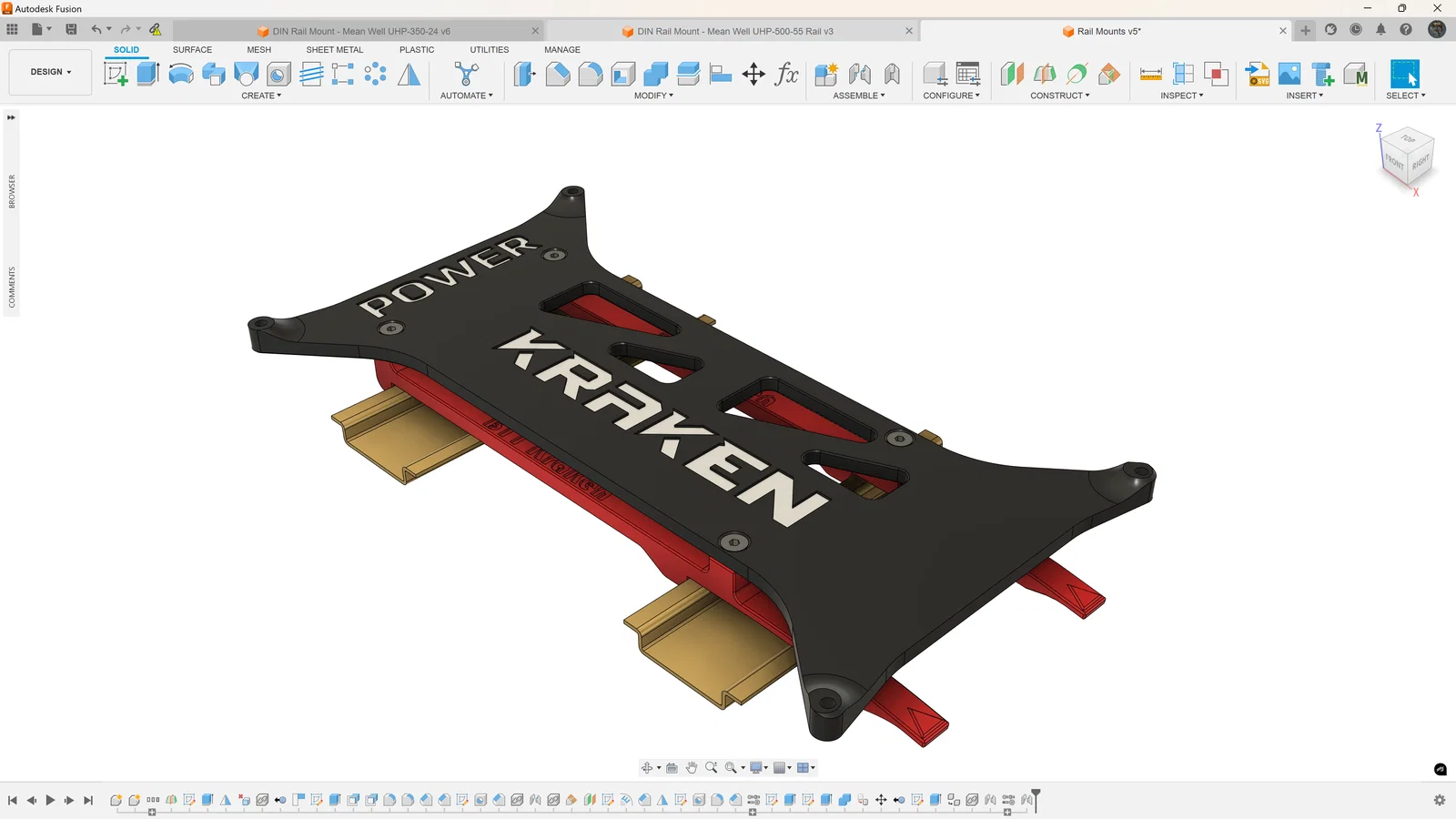

Dùng 4x M3x8mm Flat Hat Cap Screws để bắt Board Mount vào các Rail Mount (đánh dấu màu xanh).

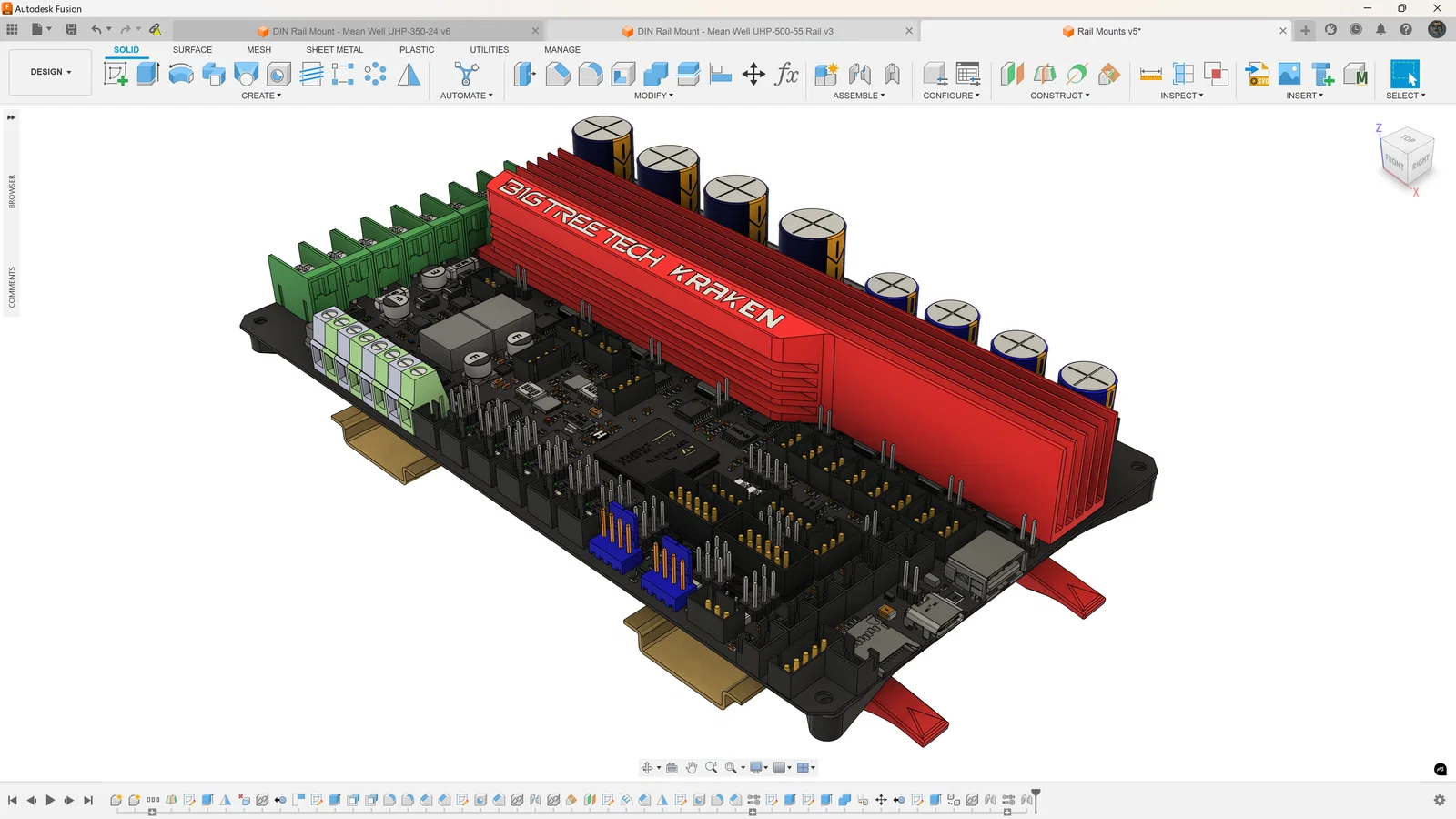

Dùng 4x M3.5x8mm Self Tapping Button Head Screws để cố định BTT KRAKEN lên Board Mount.

Gắn cả cụm lên DIN Rails bằng cách trượt vào, đồng thời nhấn xuống ở phần cuối nơi có các ngàm khóa (Securing Latches).

Để tháo cụm, kéo các ngàm nhẹ lên rồi trượt ngược ra ngoài.

Lưu ý quan trọng:
Thiết kế này yêu cầu khoảng cách giữa hai thanh DIN Rail phải đúng chuẩn!
Nếu để quá xa nhau thì móc phía sau sẽ làm cơ cấu khóa không thể ôm/khóa đúng vào thanh phía trước.
Nếu để quá gần nhau thì móc phía sau có thể không móc được.
Vì vậy, bạn có thể cân nhắc dùng chính các mount này để canh/thiết lập khoảng cách cần thiết giữa hai thanh DIN Rail.
