Giá treo cuộn filament cho Enclosure (Spool Holder for Enclosure)

-- Update --

• Mình có chỉnh lại phần “roller” (phần con lăn) nơi cuộn filament đặt lên (trước đây gọi là “round support”)
• Trước đó gần như không in được với các slicer hiện đại, mình cũng không rõ hồi trước mình in kiểu gì ra được
• Giờ nó cứng cáp hơn nhiều
• Chạy ổn hơn với “classic” parameter generator, nếu có lựa chọn thì đừng dùng Arachne
• Ngoài ra thì cả cụm lắp ráp vẫn hoạt động ngon và mình vẫn đang dùng hằng ngày không gặp vấn đề gì

-- Update --

Khi nào nên chọn hoặc không nên chọn mẫu này?

Đây là một spool holder gắn vào khung của “Large Enclosure” của Creality.

Mình thiết kế cái này vì mình mua vài cuộn to/nặng hơn và nó không vừa với spool holder zin của Ender 3 S1 Pro.

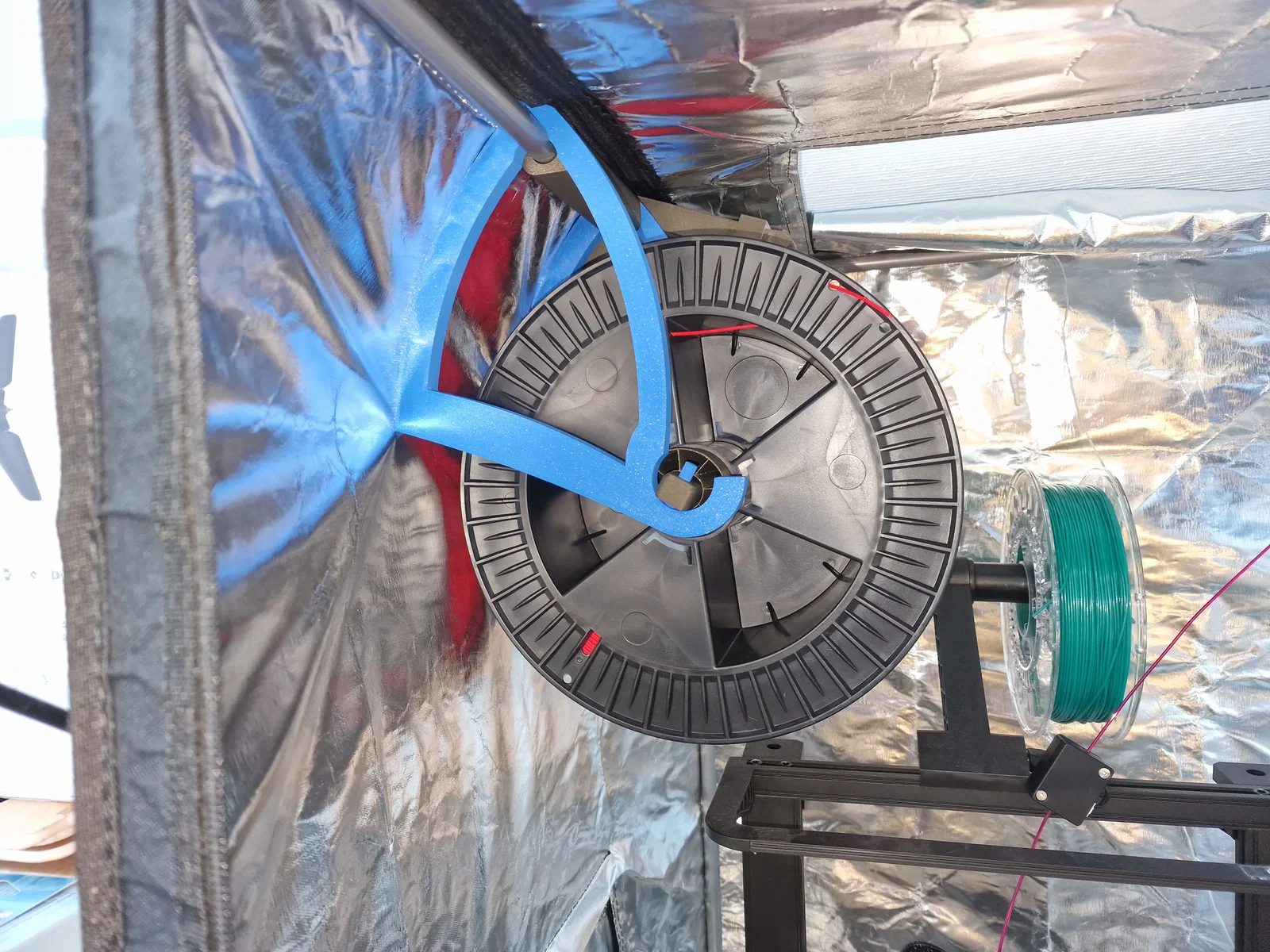

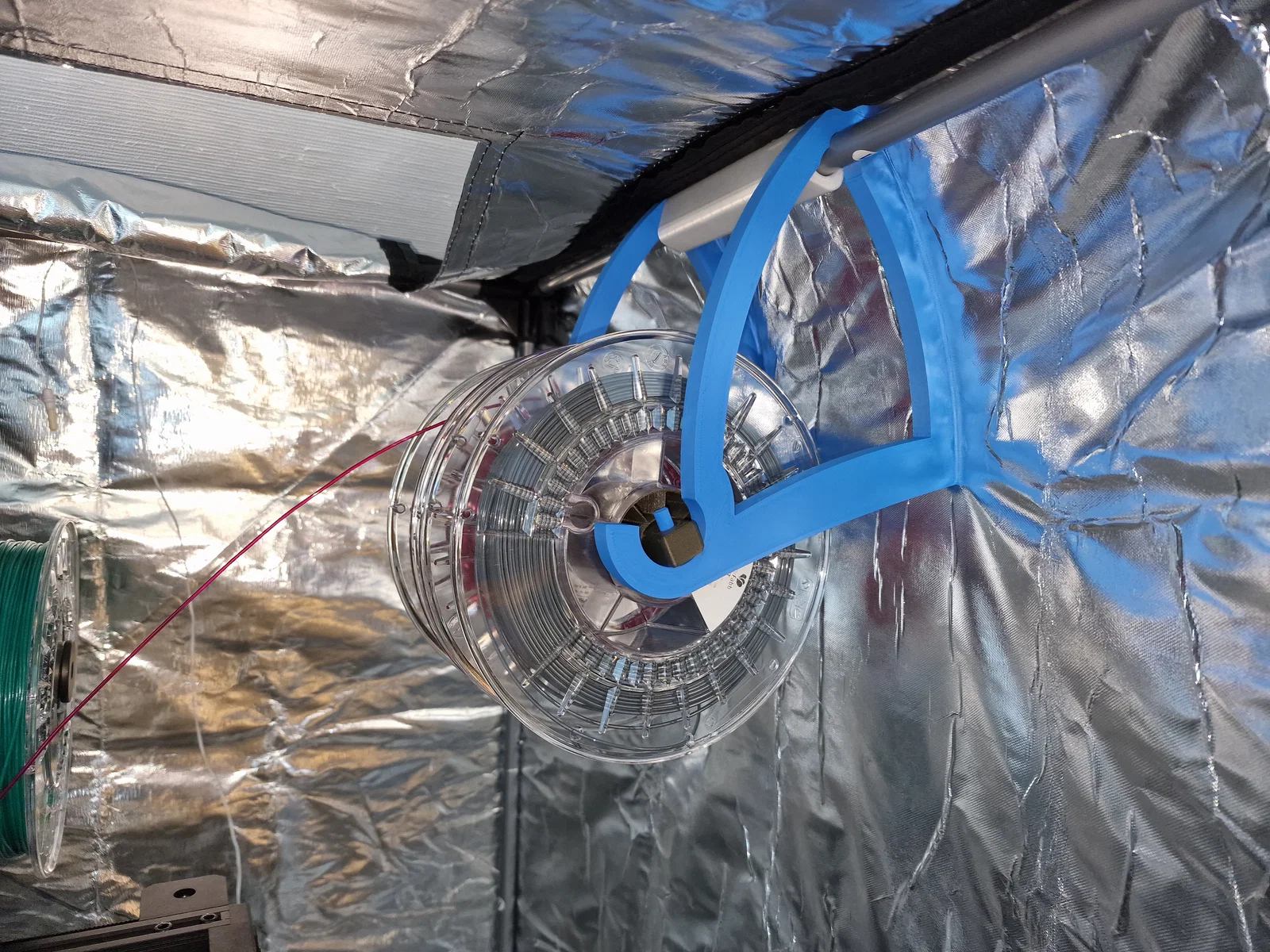

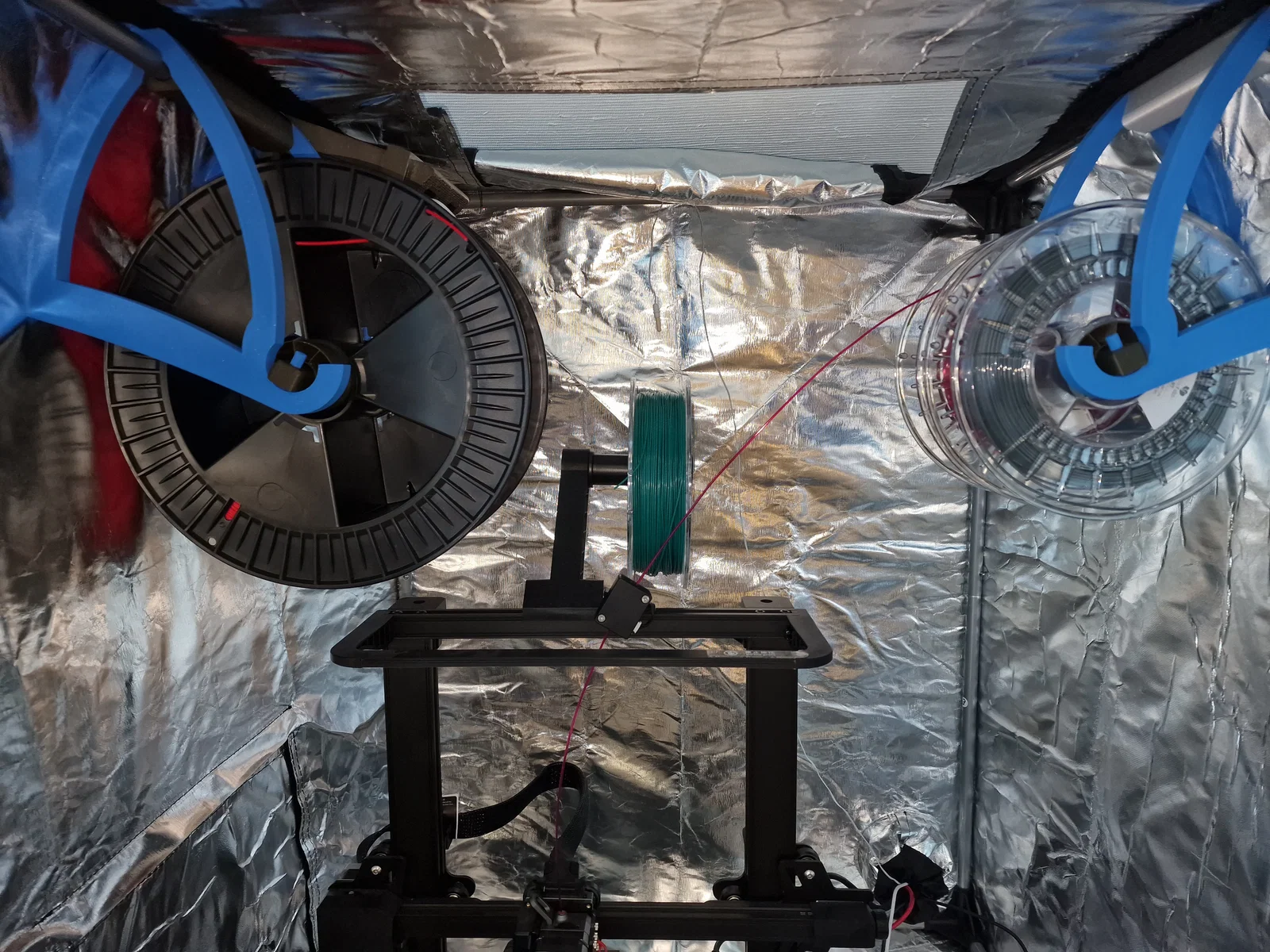

Hiện tại mình đang dùng 2 bộ như vầy — mỗi bộ để được 2 cuộn nhỏ 750g hoặc 1 cuộn lớn 2kg. Đã test với cuộn của Colorfabb và Prusa.

Cách nó gắn lên enclosure thì filament sẽ được cấp tốt nhất từ phía trên đi xuống extruder. Hệ này chạy tốt với Ender 3 S1 Pro của mình, nhưng có thể sẽ gây vấn đề với các máy khác khi dùng chung trong cùng enclosure.

Vậy nên có thể bạn sẽ cần thêm phụ kiện từ người khác, chỉnh sửa thiết kế cho hợp nhu cầu, hoặc tìm một thiết kế khác phù hợp trường hợp của bạn hơn.

Nó cũng có thể gắn vừa “Small Enclosure” của Creality tùy theo đường kính các thanh khung mà nó dùng và còn dư bao nhiêu không gian trong enclosure theo setup của bạn.

Hai điểm lợi mình thấy ở thiết kế này so với spool holder dùng bearing (ví dụ cái zin của Ender 3 S1 Pro) là: một là filament chỉ nhả ra khi cần, hai là giảm tải trọng lên khung máy khi không gắn cuộn spool trực tiếp lên printer.

In như thế nào?

Bạn sẽ cần in phần clamp 2 lần, và các mẫu còn lại mỗi mẫu 1 lần là đủ cho một bộ hoàn chỉnh. Phần roll support và stabilizer/spacer được in theo phương đứng, còn clamp và bar thì in theo phương ngang. Nhớ kiểm tra orientation cho đúng và phần nào cần chạm build plate thì phải chạm.

Chỉ có clamp là nên cần support cho các điểm gắn bar. Trường hợp của mình thì gỡ support rất dễ.

Ngoại trừ roll support, các phần còn lại có thể in với 2 lớp top/bottom và 15–30% infill tùy bạn, bằng PLA.

Roll support cần in với detect thin walls bật lên — không support, không infill, không top/bottom layers và chỉ 1 perimeter (mình nhớ là vậy).

Mình khuyên in phần này sau cùng và đối chiếu với kích thước các phần khác trước khi in để đảm bảo nó chiếm đủ khoảng giữa 2 clamp, vì mình không nhớ là mình có scale theo trục Z cho bộ của mình hay không.

Edit: Mình mở trong Cura xem lại thì có vẻ kích thước đúng.

Layer height thì bạn dùng 0.2 hoặc 0.3mm, hoặc bất kỳ giá trị ở giữa đều được.

Đã test với Cura 4.13.1.

Lắp ráp như thế nào?

1. Tháo rời phần khung trên của enclosure ở bên trái hoặc bên phải ngay đoạn giữa, tùy bạn muốn gắn holder về phía nào lên khung
2. Luồn 1 cái clamp vào nửa bên trái của thanh khung
3. Luồn 1 cái clamp vào nửa bên phải của thanh khung
4. Luồn stabilizer/spacer vào một nửa thanh khung, canh phần khoét (cutout) trùng với chốt kim loại (metal pin)
5. Đẩy stabilizer lùi vào đủ xa để bạn có thể dễ dàng ráp lại 2 nửa thanh khung của enclosure
6. Giờ trượt phần giữa của stabilizer nằm gần ngay phía trên điểm nối của 2 thanh khung để giảm ứng suất (strain relief) tối đa
7. Đẩy 2 clamp sát vào hai bên trái/phải của spacer
8. Sau đó, bạn sẽ tới bước có thể trượt roll support lên trên bar sao cho 2 phần khoét (cutout) không bị che
9. Đặt roller lên đúng thanh bar tương ứng ở bên trong cuộn spool
10. Gắn bar vào 2 clamp bằng cách canh các cutout trùng với các chốt (pins)
11. Đảm bảo nó ngồi chắc và không trượt trái/phải để khỏi bị rơi
12. Kiểm tra và đảm bảo các ống nhôm của enclosure (trước đó gọi là “structural parts”) được cố định chắc trong các góc pát/ke (angled brackets) của enclosure

Lưu ý:

1. Đặc biệt với clamp, cần print bed đủ lớn và phẳng — trên Ender 3 S1 Pro của mình đôi khi mình gặp vấn đề cân bàn (leveling) ở gần các góc. Nếu bạn cũng vậy và chỉ bị ở vài góc: hãy cân bàn tốt nhất trong khả năng của bạn và xoay part sao cho phần diện tích in gần góc bị lỗi là ít nhất có thể
2. Đảm bảo độ bám bàn (bed adhesion) đủ tốt cho tất cả part, cần thì dùng brim, Z offset phải chỉnh cho chuẩn
3. Để tháo được các ống nhôm đỡ cái “lều” (enclosure), bạn cần mở dây kéo (zipper) của enclosure ở phía bạn muốn gắn spool holder, rồi đẩy vải phủ qua các góc trong lúc lắp đặt
4. Mình không bảo hành hay cam kết gì cho spool holder này. Bạn tự in tự chịu rủi ro và chỉ dùng nếu bạn thấy nó đủ chắc cho nhu cầu của bạn, và nếu bạn thấy khung enclosure chịu được tải bạn muốn treo
5. Thời gian in khoảng 5–10 giờ trên máy in bình thường, tùy layer height và tốc độ
