Chân Tripod Điện Thoại Nhỏ Gọn Size Đầy Đủ (33–116cm)

Mô tả

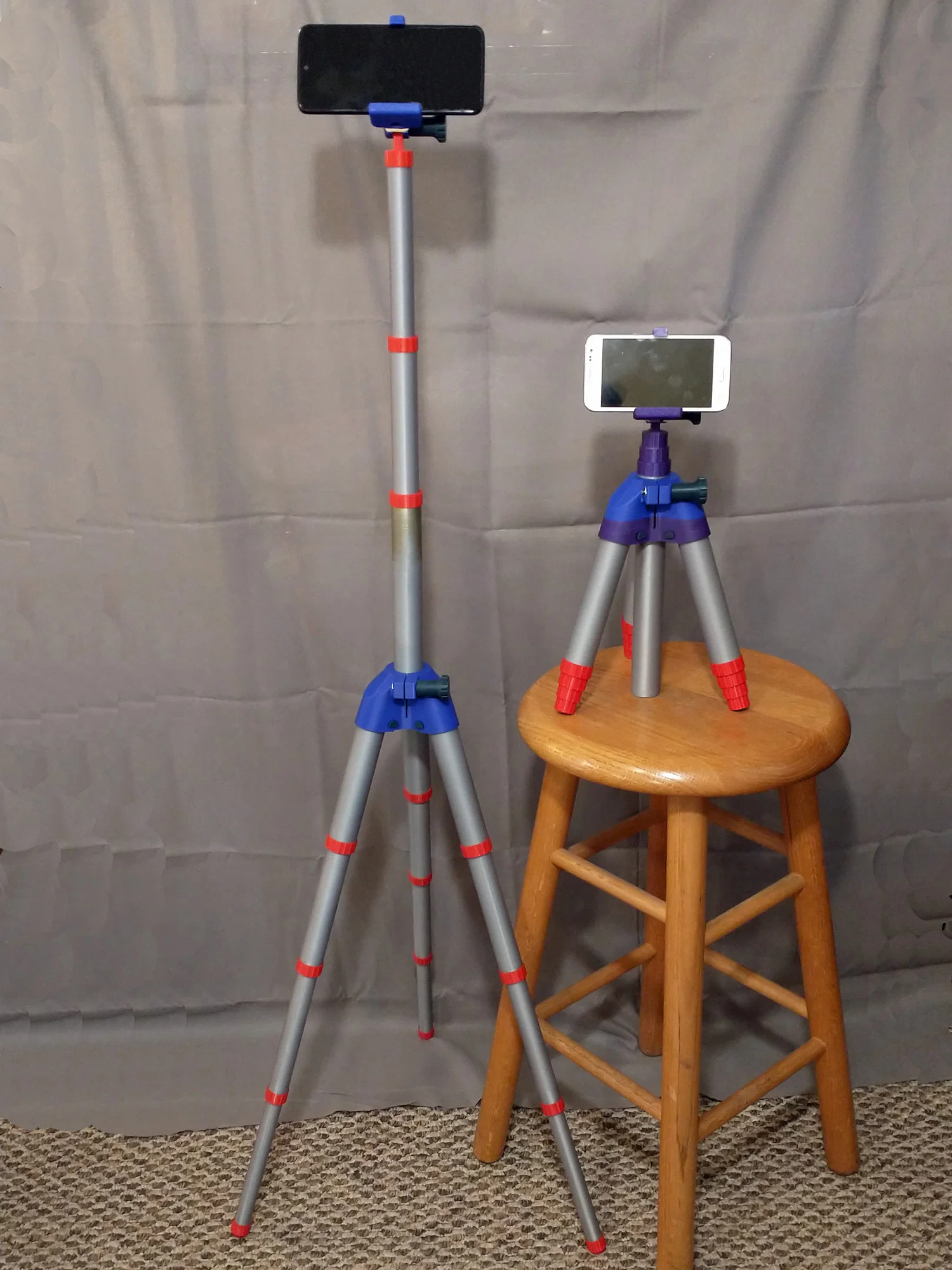

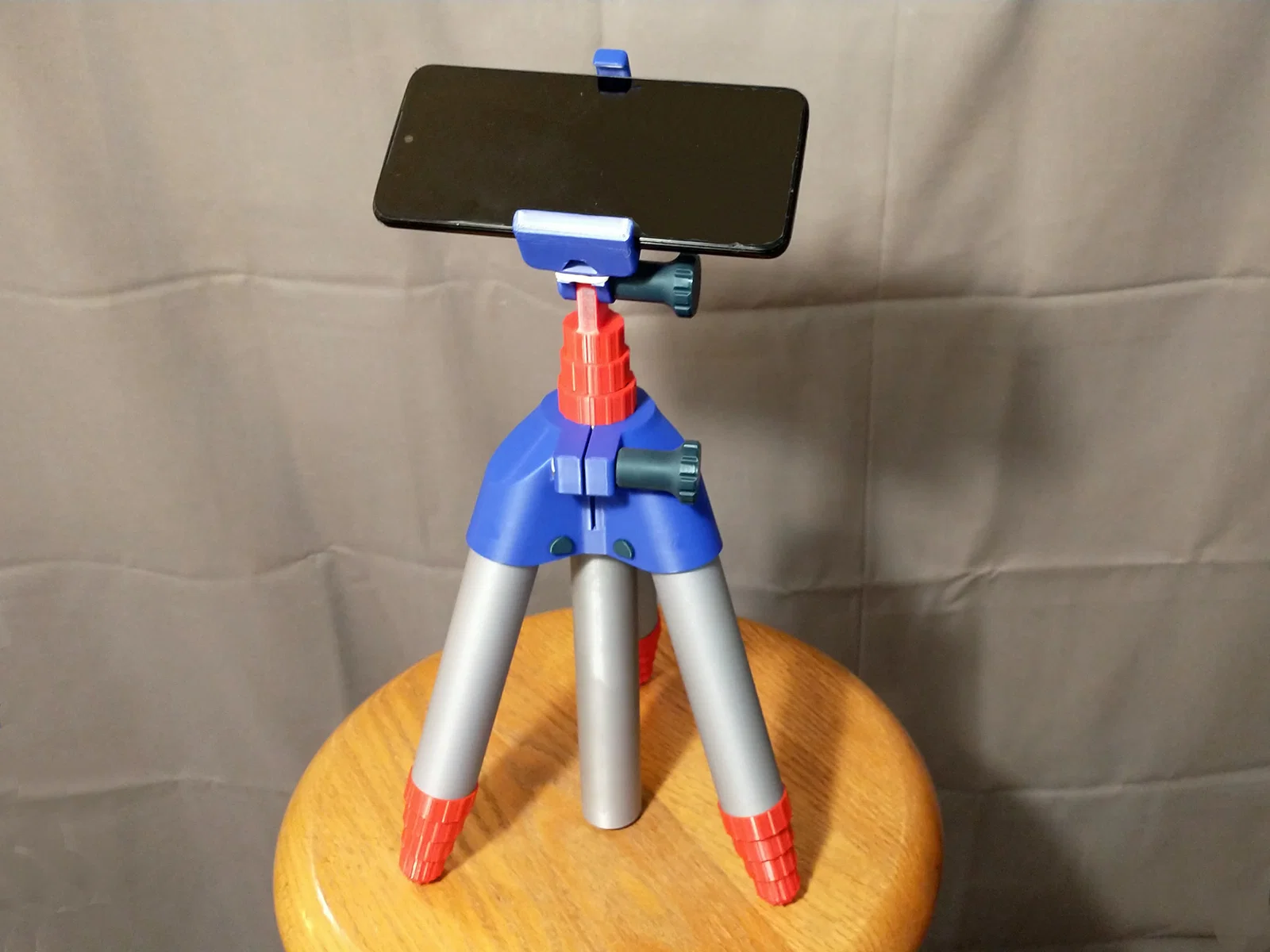

Chân máy nhỏ gọn này có thể thu lại để dùng trên bàn hoặc kéo dài ra thành chân đứng sàn kích thước đầy đủ. Mỗi chân gồm 4 đoạn, khóa ở trạng thái kéo hết hoặc thu hết bằng khóa ma sát xoay nhanh 1/4 vòng. Trụ giữa có 3 đoạn cũng có thể kéo/thu tương tự. Việc tinh chỉnh chiều cao được thực hiện bằng cách trượt toàn bộ trụ giữa lên hoặc xuống trong lõi trung tâm. Điện thoại được kẹp vào đầu tripod bằng một ngàm lò xo và có thể nghiêng rồi khóa bằng núm vặn khóa. Bạn có thể pan (xoay ngang) điện thoại bằng cách xoay trụ giữa trong lõi và khóa lại bằng một núm vặn riêng.

Lưu ý bạn có thể đạt mọi mức chiều cao trung gian bằng cách không cần kéo hết tất cả các đoạn chân và/hoặc các đoạn trụ. Trượt toàn bộ trụ giữa lên xuống sẽ giúp bạn chỉnh height mịn hơn. Tripod khá cứng vững khi thu gọn ở mức thấp, nhưng sẽ giảm dần độ cứng khi bạn bắt đầu kéo dài các đoạn.

Cơ chế khóa telescoping

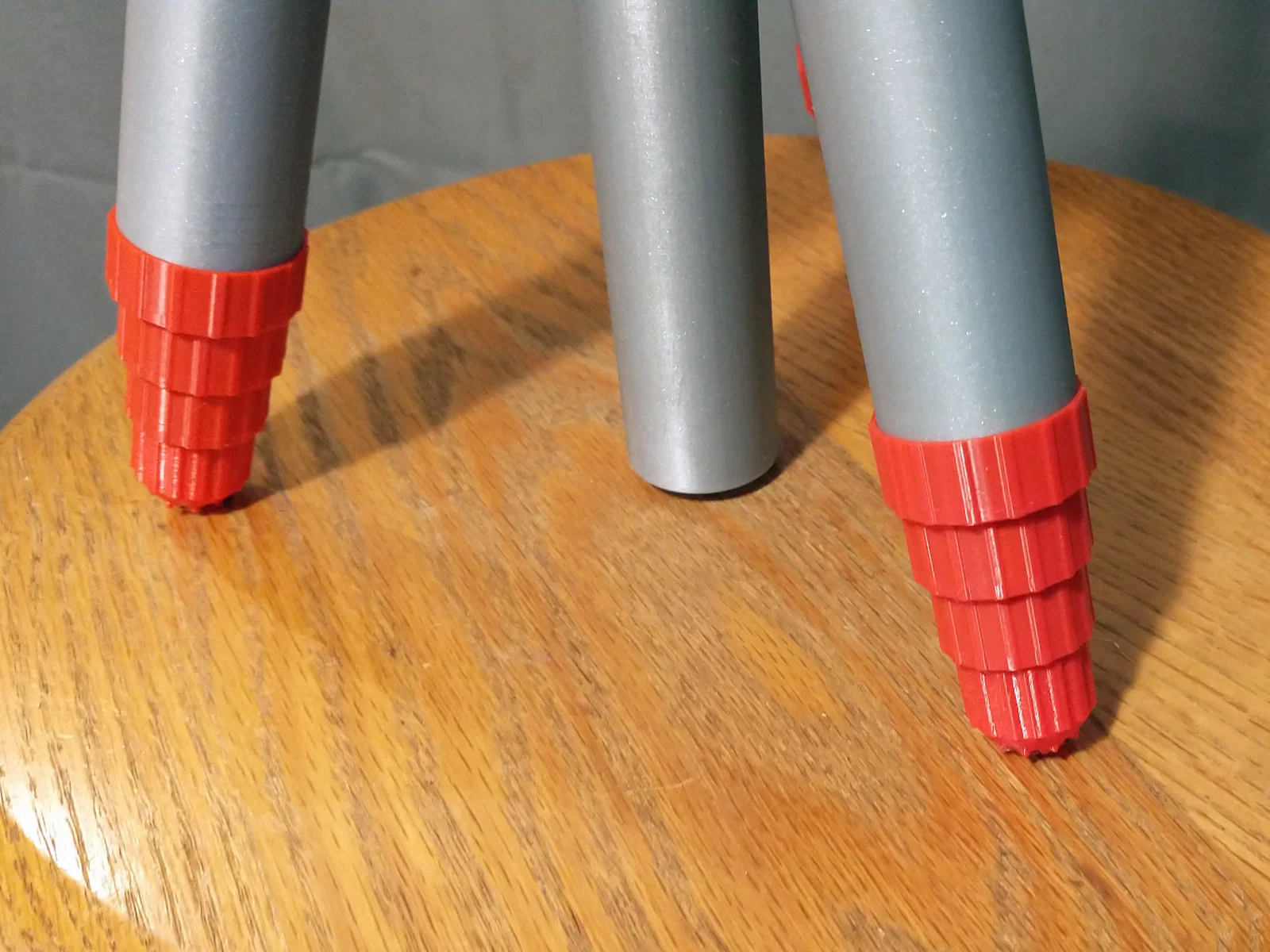

Mỗi đoạn kéo dài của chân có một bộ gờ (ridges) ở đường kính ngoài tại một đầu như hình:

Ở đường kính trong của đoạn lớn hơn kế tiếp sẽ có hai bộ rãnh (grooves) tương ứng — một bộ cho vị trí kéo hết và một bộ cho vị trí thu hết. Khi lắp vào, xoay đoạn di động ngược chiều kim đồng hồ (CCW) 1/4 vòng sẽ cho phép nó trượt lên xuống tự do. Và khi ở trạng thái kéo hết hoặc thu hết, bạn xoay lại theo chiều kim đồng hồ (CW) 1/4 vòng để khóa cố định.

Kẹp điện thoại

Kẹp điện thoại dùng được với nhiều bề rộng máy khác nhau. Lưu ý nếu bạn muốn dùng điện thoại ở chế độ dọc (portrait), bạn có thể in một phiên bản ngàm (finger) với chiều dài được scale cho vừa chiều cao của điện thoại.

In 3D
Mình in tất cả chi tiết bằng PLA để cứng vững, nhưng filament có pha CF sẽ còn tốt hơn. Nếu cần chịu nhiệt tốt hơn, bạn có thể dùng PETG-CF, hoặc tốt hơn nữa là PET-CF. Khuyến nghị layer 0.2mm và nozzle 0.4mm (hoặc nhỏ hơn). Không cần supports, nhưng mình khuyên in tất cả các đoạn ống (tube sections) với brim.

Bạn có thể in phần chân đế (feet) cùng vật liệu với phần còn lại của tripod, nhưng nếu dùng trên sàn trơn, mình khuyên dùng TPU.

In 3 bản cho các ống chân (leg tubes), ferrules và feet. In 6 cái pins. In 2 cái knobs. In 1 cái cho tất cả các phần còn lại.

Lắp ráp
Để lắp hoàn chỉnh, bạn sẽ cần keo CA (superglue), hai đai ốc M6 hoặc hai đai ốc ¼-20, hai bu lông M6 x 30mm hoặc hai bu lông ¼-20 x 1 ¼", và một sợi dây thun.

Lắp chân
1. Bắt đầu với ống lớn nhất. Trượt ferrule/nắp chụp lớn nhất vào đầu tròn và dán cố định bằng vài giọt keo CA.

2. Luồn ống kế tiếp (nhỏ hơn) vào trong ống lớn nhất, với đầu có gờ (ridged end) đi vào sau cùng (như trong ảnh phía trên). Đẩy ống đó xuyên qua ống lớn nhất tới vị trí kéo hết và xoay 1/4 vòng để khóa. Trượt ferrule nhỏ hơn kế tiếp vào đầu ống và dán cố định.

3. Lặp lại bước 2 cho 2 ống tiếp theo.

4. Với ống cuối cùng, trượt foot vào đầu của ống nhỏ nhất và dán cố định.

Lắp lõi (core)

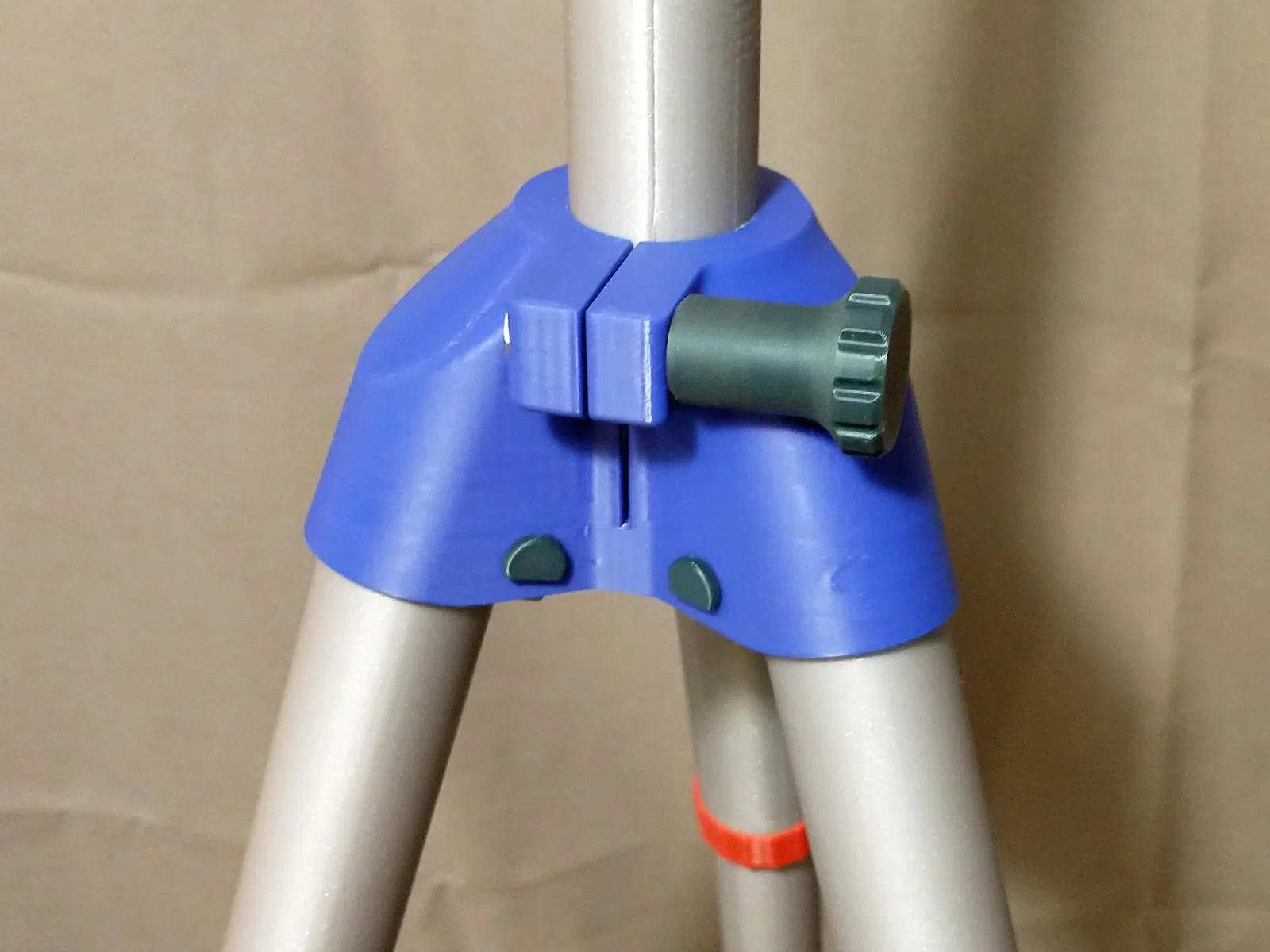

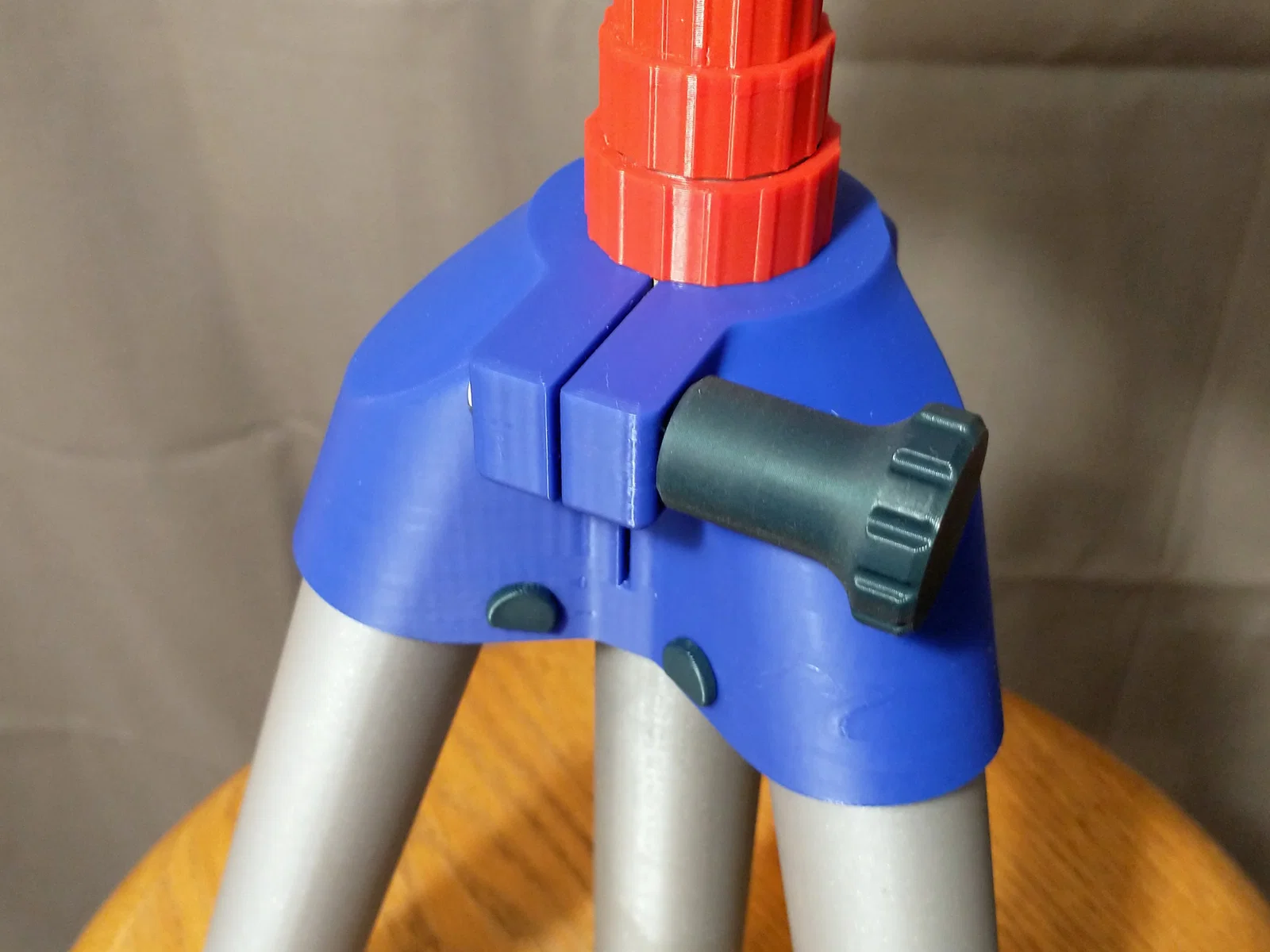

1. Đặt một chân vào hốc của lõi trung tâm và ấn một chốt nhỏ (pin) vào các lỗ ở hai bên. Đây nên là kiểu lắp ép nhẹ (light press fit), nhưng nếu pin có vẻ lỏng thì nhỏ thêm một giọt keo CA. Lặp lại cho đủ 3 chân.

2. Ép đai ốc vào lỗ lục giác trong core clamp. Lưu ý có một bậc nhỏ phía trong nếu bạn dùng đai ốc M6 nhỏ. Đai ốc ¼-20 lớn hơn sẽ ép vừa vào lỗ lớn. Tương tự, ép bu lông đầu lục giác (hex head bolt) vào núm vặn (knob). Vặn bu lông vào đai ốc cố định đến khi núm vừa bắt đầu siết.

Lắp trụ (post)
1. Lắp trụ giống như cách bạn đã lắp các chân. Tuy nhiên ở đầu trụ, bạn sẽ dán thêm nắp trụ (post cap).

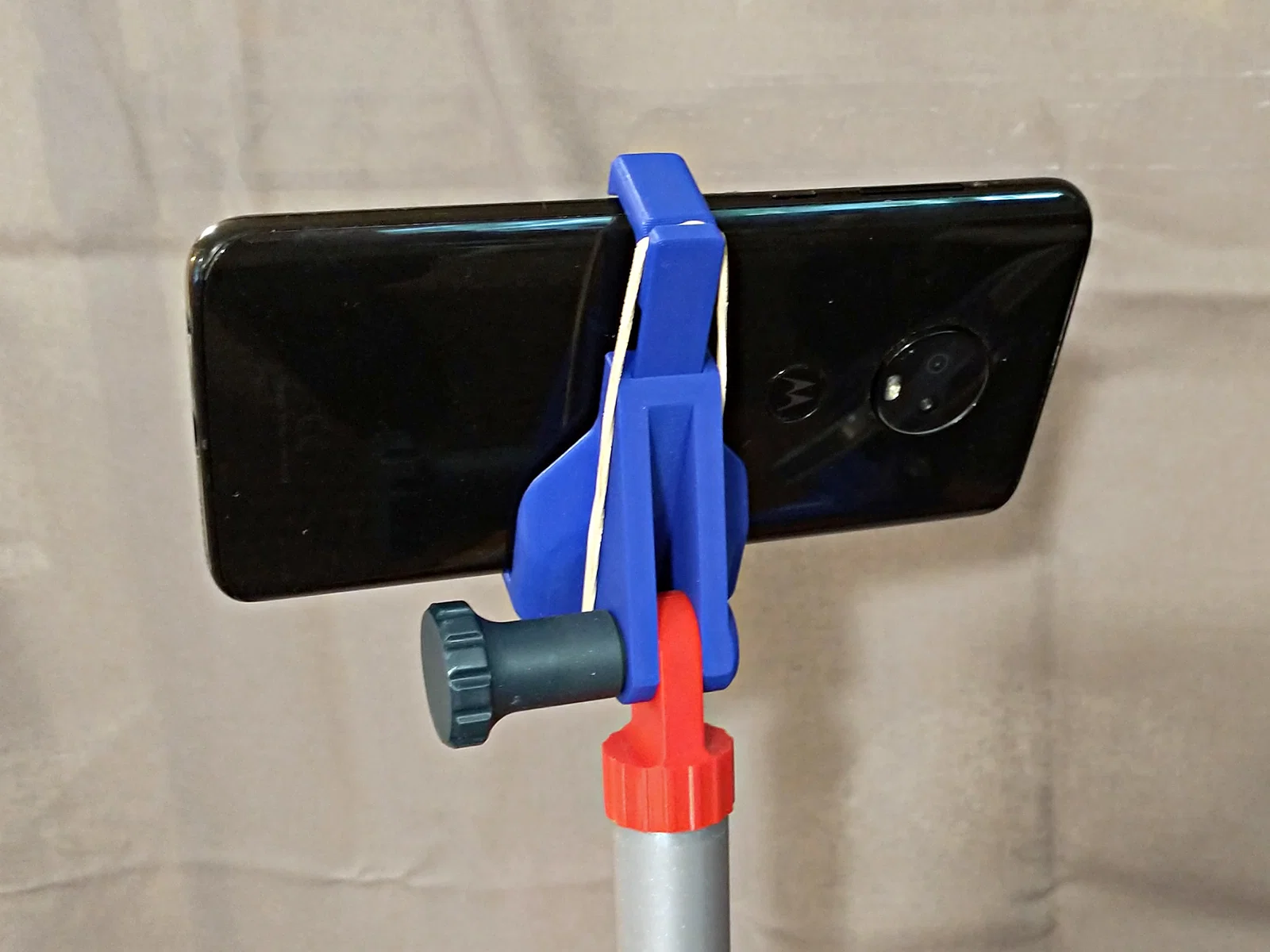

2. Trượt ngàm (finger) vào phần đế của kẹp điện thoại. Luồn dây thun dưới các gờ ở đáy phần đế và móc qua rãnh (notch) trên ngàm như trong ảnh thứ hai phía trên. Có thể bạn cần quấn đôi dây thun để kẹp điện thoại chắc hơn.

3. Lắp núm vặn thứ 2 như mô tả ở trên và gắn vào cơ cấu nghiêng (tilt mechanism).

4. Luồn trụ giữa vào lõi trung tâm.
