Ống gió làm mát motor extruder MK3S+ (remix v1)
Bản remix ống gió làm mát stepper motor extruder cho Prusa MK3S+. Tối ưu độ khít khi lắp motor và đi dây gọn. Hỗ trợ quạt Noctua 40×40×12mm 5V, lắp bằng phần cứng zin, có file STEP và STL test ren M6 cho reverse bowden.
Mô tả
Lưu ý: Đây là bản remix, thiết kế gốc thuộc về tác giả. Model gốc: https://www.thingiverse.com/thing:2975582
Thiết kế được cải tiến để lắp motor khít hơn và quản lý dây gọn hơn.
Thiết kế dành cho quạt 40 x 40 x 12mm 5V do Noctua sản xuất https://noctua.at/es/products/fan/nf-a4x10-5v
Link mua: https://www.amazon.es/Noctua-NF-A4X10-FLX-5V-ordenador-Ventilador/dp/B00NEMGCIA

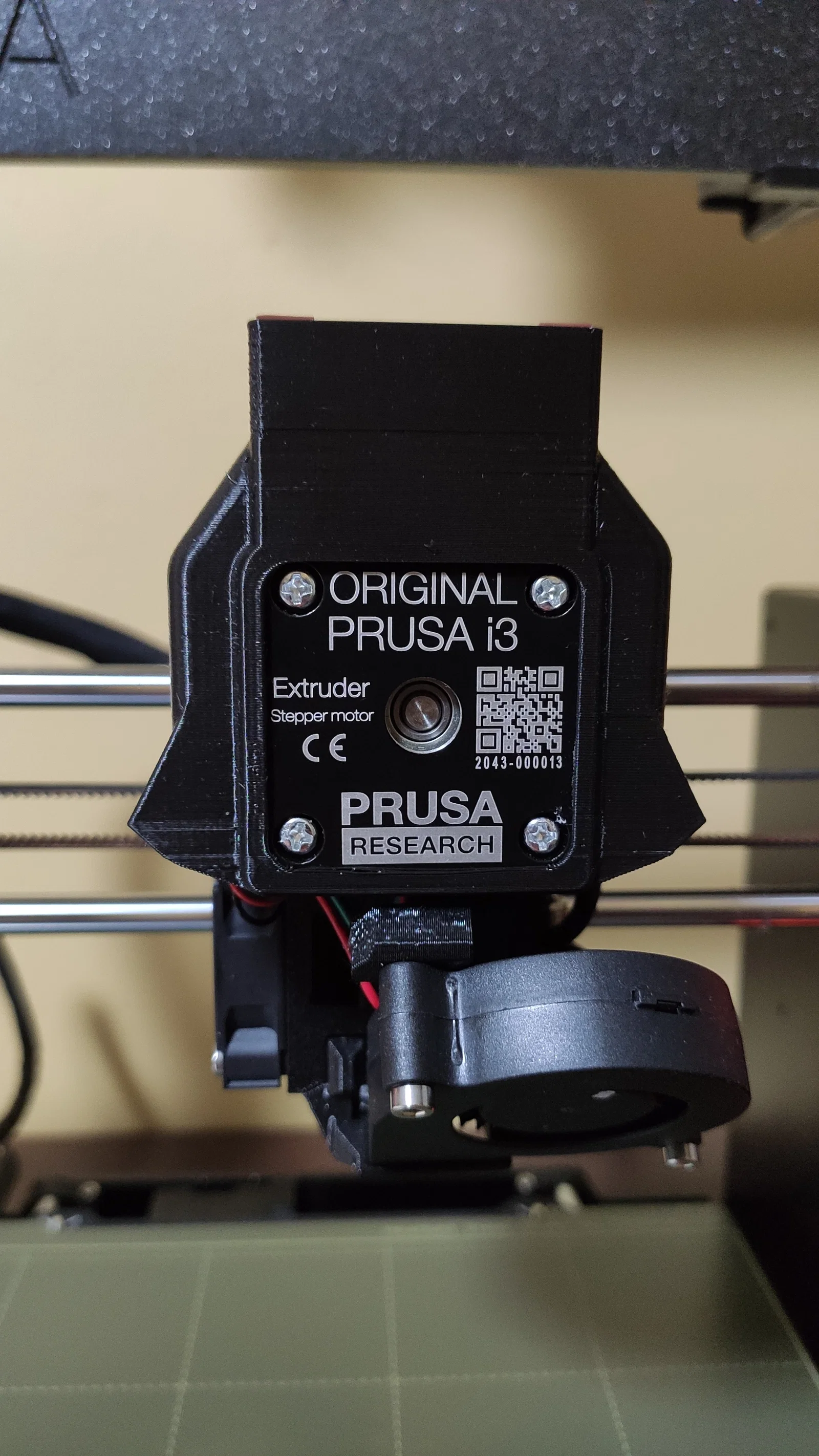

Lắp trực tiếp với bộ ốc/phụ kiện zin, thay cho nắp trên của IR filament sensor và bấm ngàm ôm quanh motor.
Có sẵn một rãnh để đi dây nằm giữa chi tiết và motor, đưa dây về đúng hướng routing zin. Có thể đi dây mới về electronics box, hoặc hàn song song với quạt hotend zin.
KHÔNG ĐƯỢC NỐI DÂY MÀU VÀNG!!! ĐÓ LÀ TÍN HIỆU RPM, ĐỪNG NỐI CHUNG VỚI DÂY VÀNG CỦA QUẠT ZIN!!!

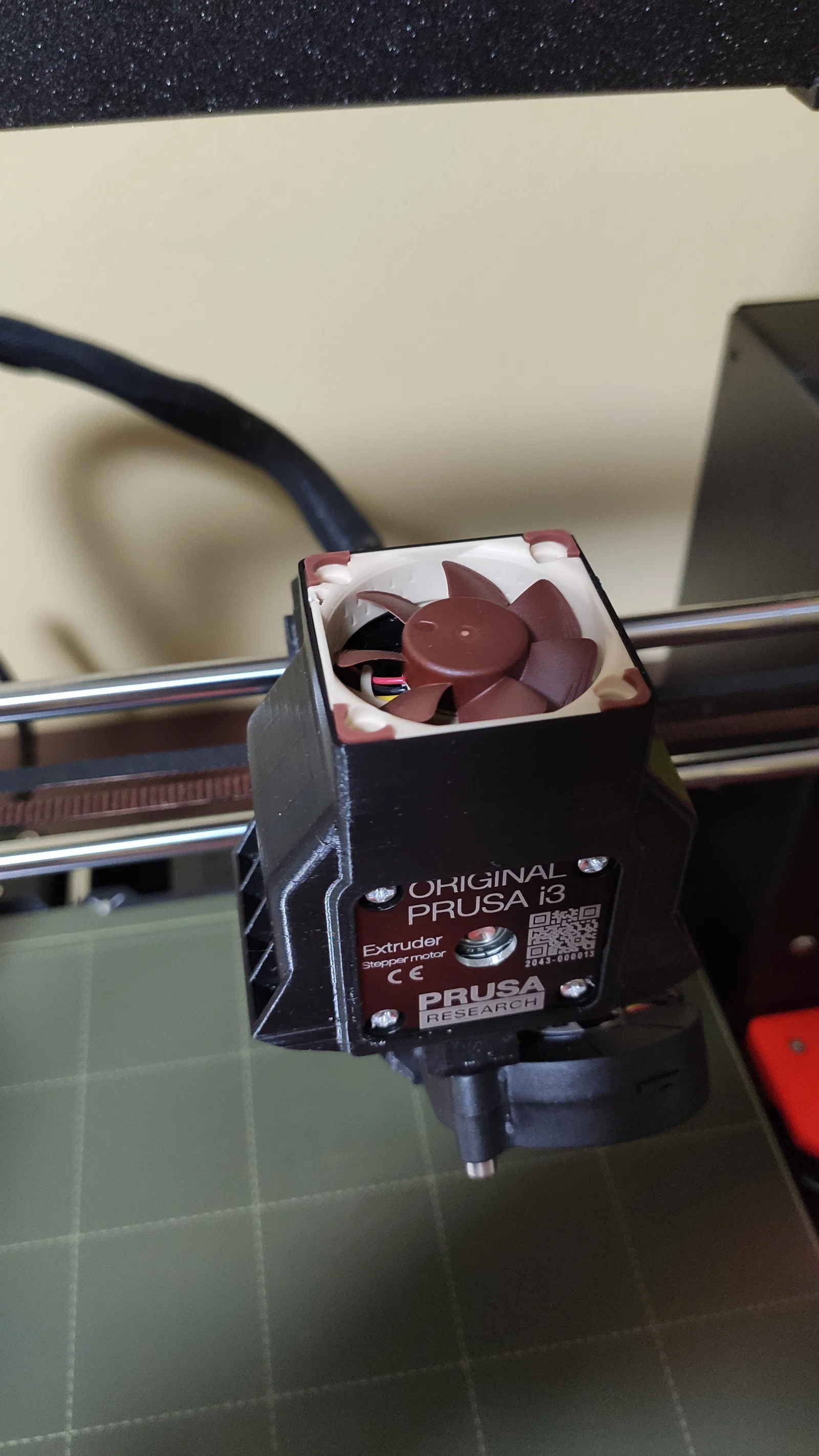

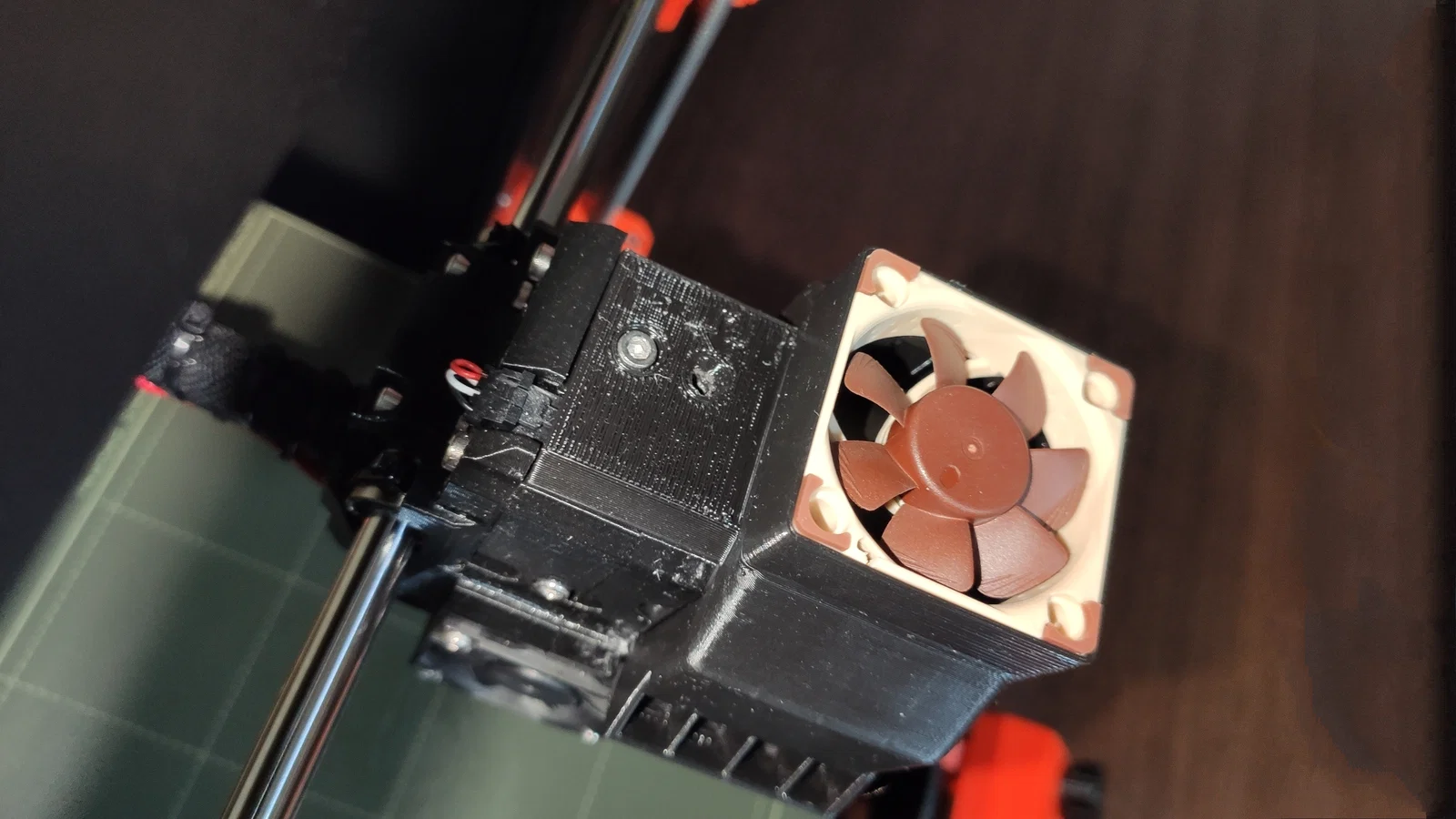

Quạt bấm ngàm vào trực tiếp (không cần keo hay ốc) và có thể luồn qua chi tiết mà không cần tháo dây.
Cũng có thêm file STEP cho ai cần chỉnh sửa và tiếp tục cải tiến.
Cập nhật ren M6 cho setup reverse bowden và có thêm file STL test ren.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
