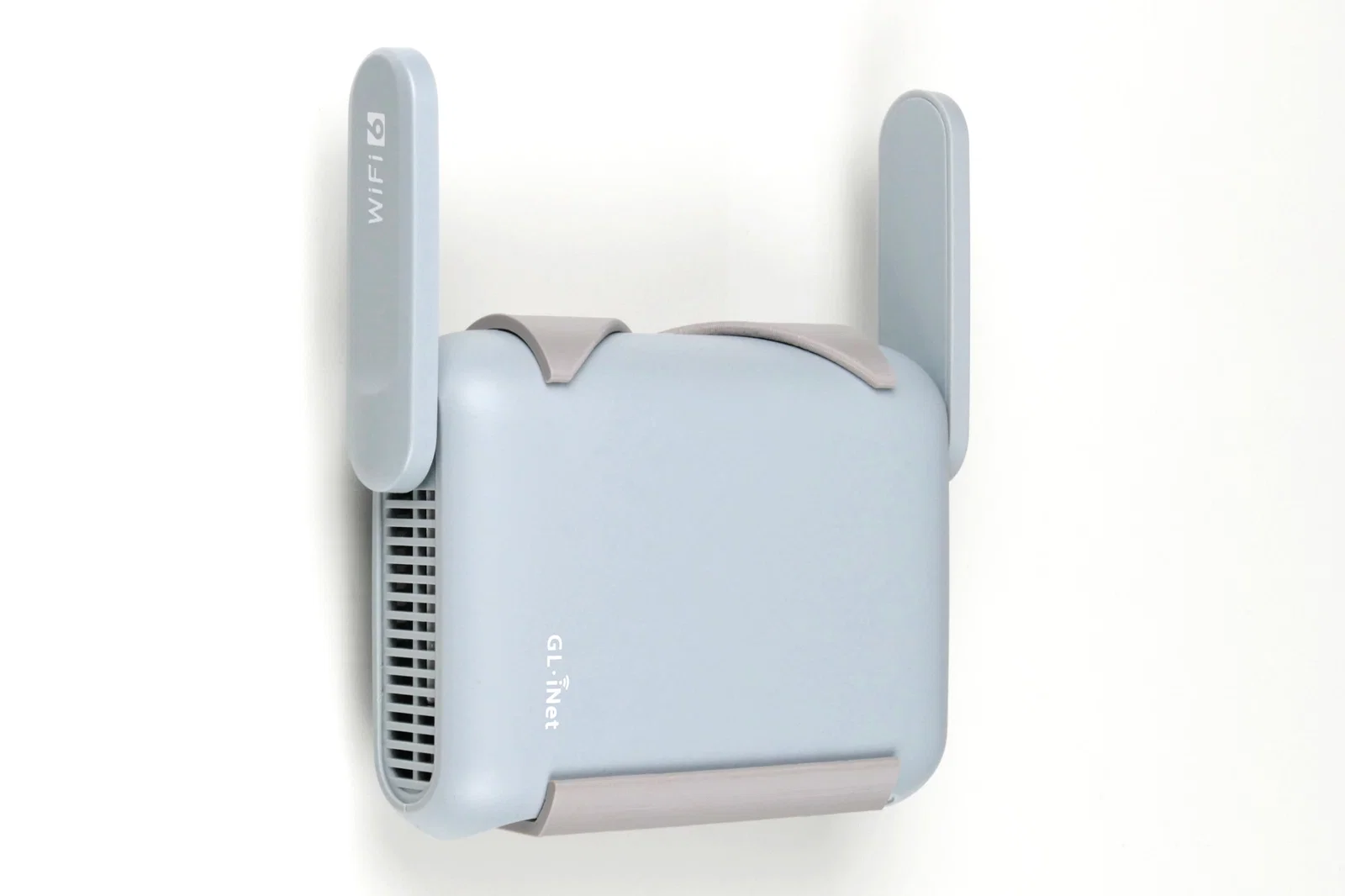

Kẹp gắn GL.iNet GL-MT3000 Beryl AX: treo tường và/hoặc ngàm GoPro

Ngay sau khi mình làm cái GoPro-mount cho router du lịch TP-Link TL-WR902 của mình, mình quyết định nâng cấp lên Beryl AX.

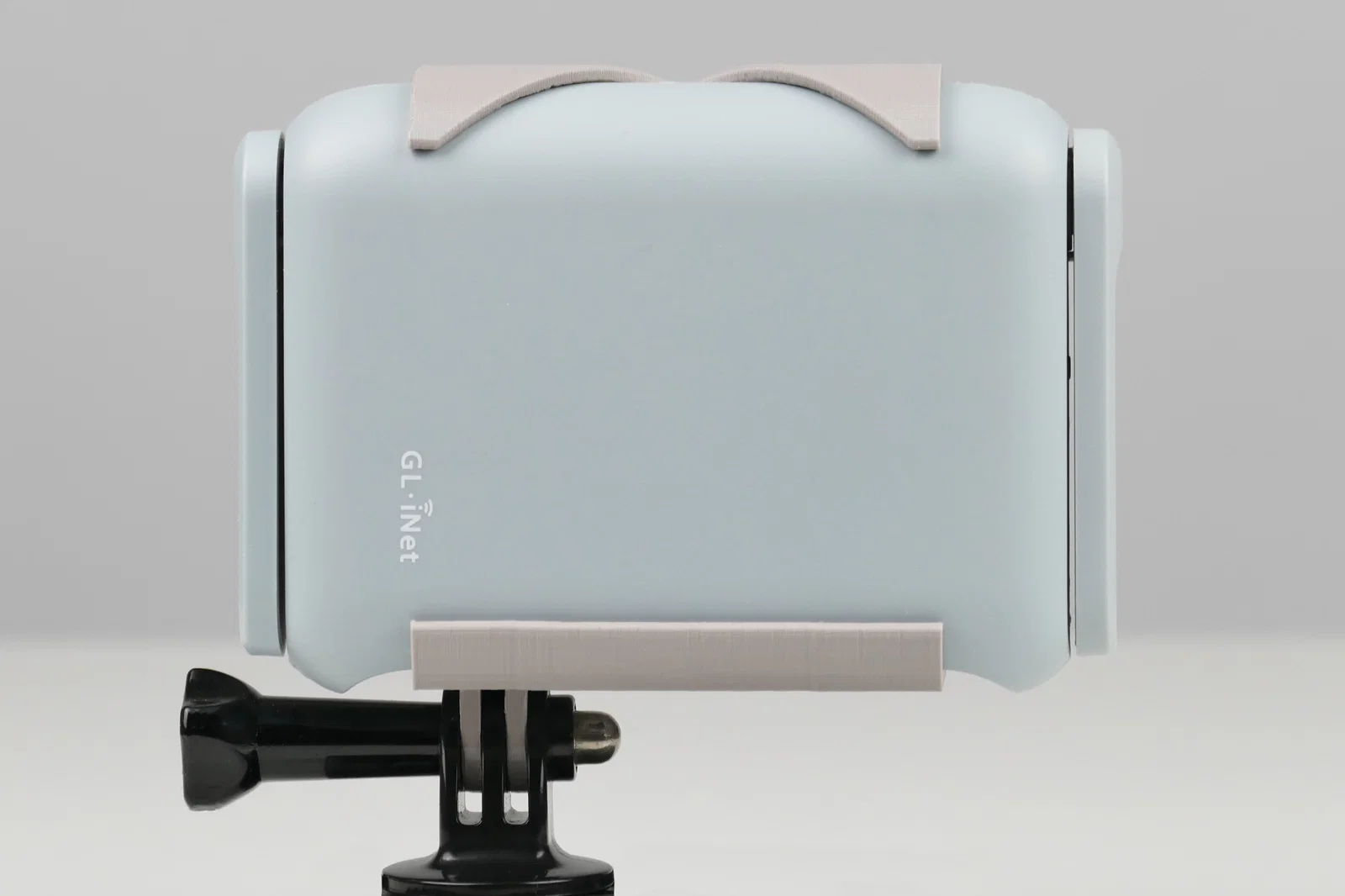

Vì thỉnh thoảng mình có dùng GoPro-mount để gắn router trong một số trường hợp, nên mình phải làm một cái clip phù hợp cho router mới.

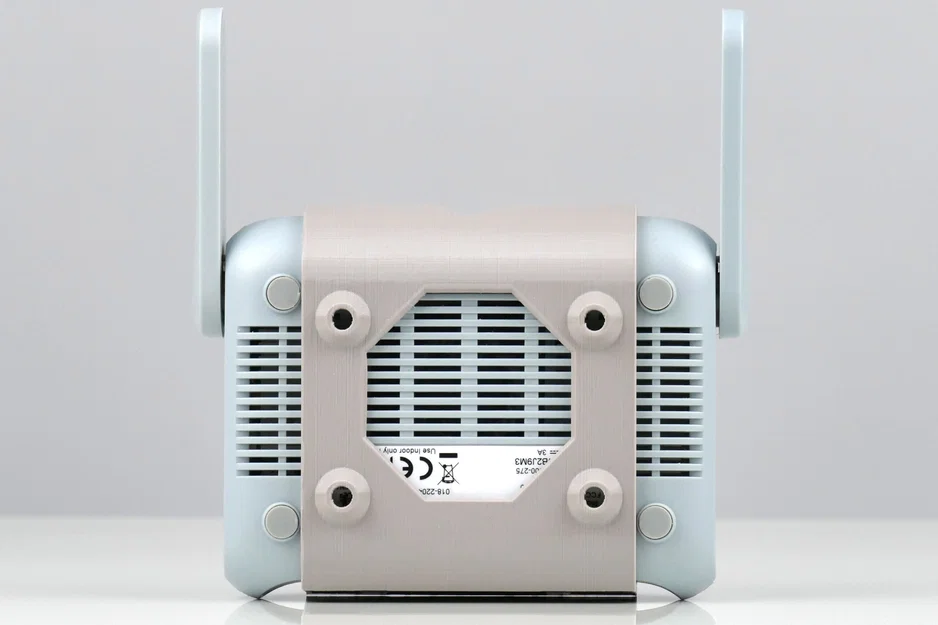

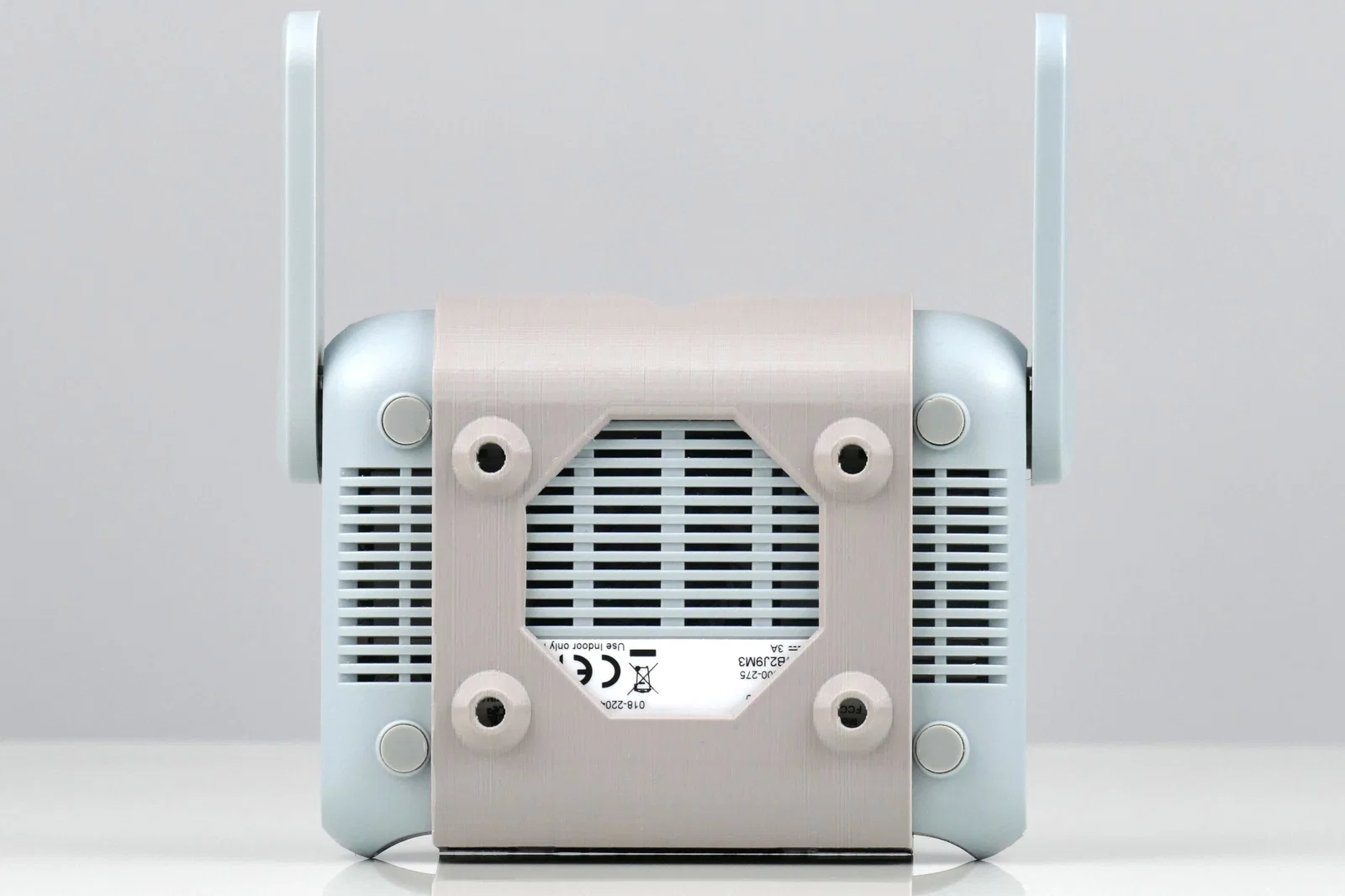

Mình đoán là ngàm GoPro có thể không phải ai cũng cần, nên mình thêm 4 lỗ bắt vít để linh hoạt hơn và có thể hữu ích cho nhiều bạn khác.

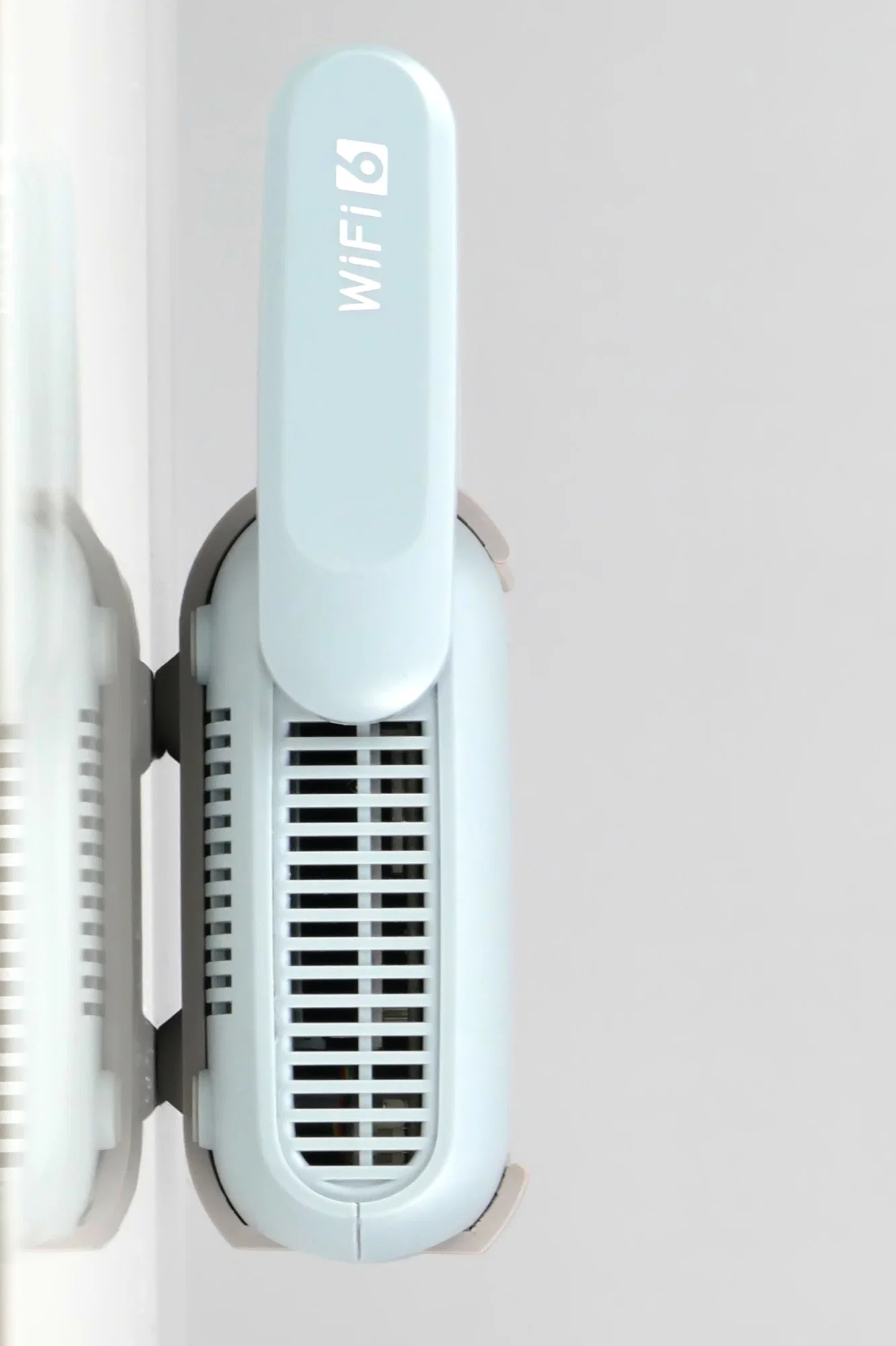

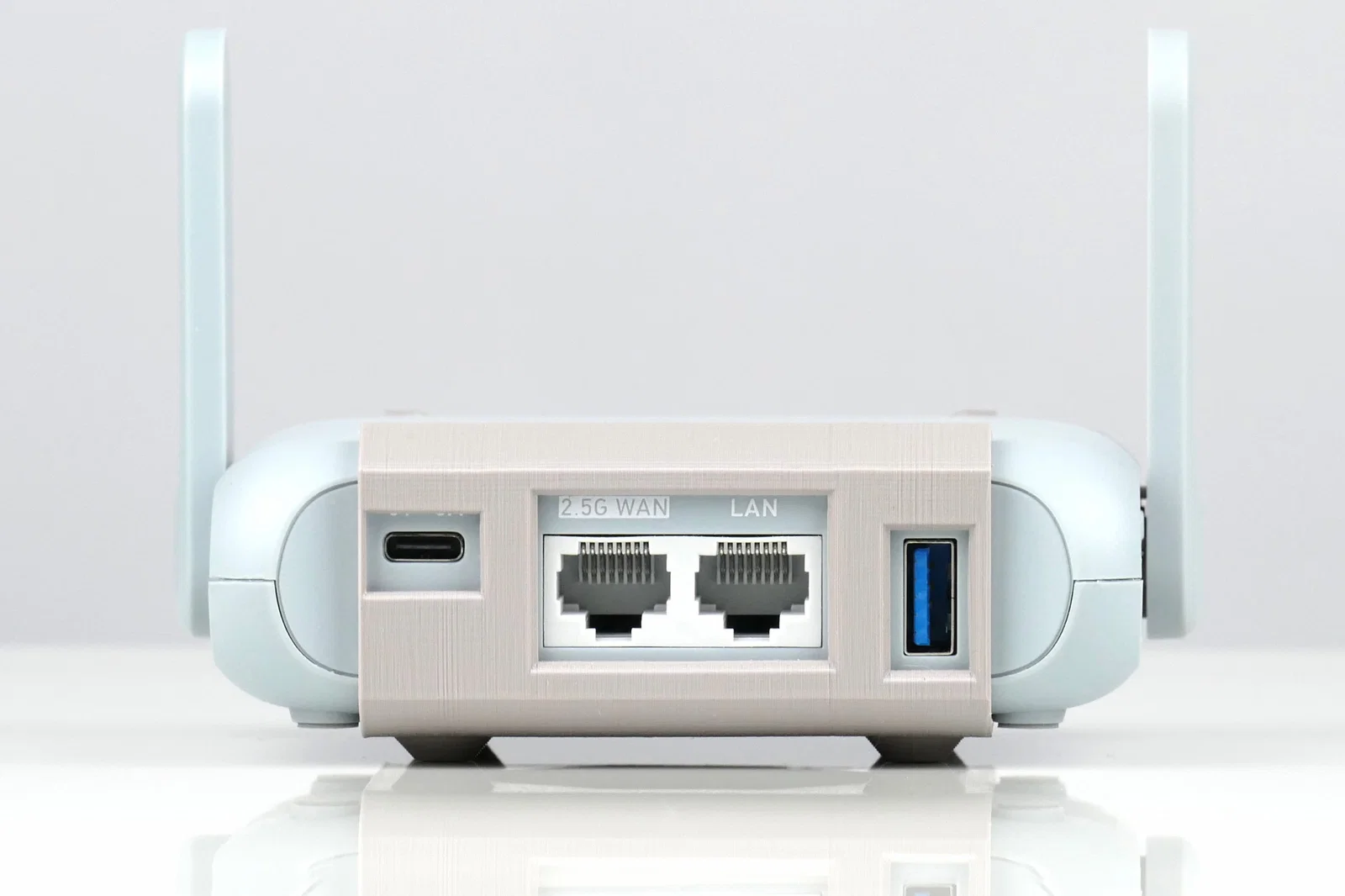

Clip sẽ snap vào router, giữ khá chắc. Nó nằm lọt giữa các chân đế (feet) của router nên router không bị trượt trong clip. Khi cắm đầu nguồn vào, router còn được giữ chắc hơn nữa. Clip được thiết kế để vẫn thao tác được tất cả các cổng, nhìn thấy LED và hy vọng vẫn đủ thoáng để tản nhiệt. Các lỗ bắt vít có spacer tích hợp để nâng toàn bộ clip cách tường 3 mm.

Model được thiết kế để in theo chiều ngang. Cách này giúp các đường layer nằm theo hướng uốn, cho độ bền tốt hơn. Support chỉ cần cho phần GoPro-mount. Tất cả overhang và bridge còn lại đều nên in an toàn mà không cần support. Mình in bằng PETG để có độ đàn hồi và layer height 0.2 mm để có độ chi tiết vừa đủ và overhang an toàn hơn. Để chắc chắn, mình khuyên in 3 perimeters.

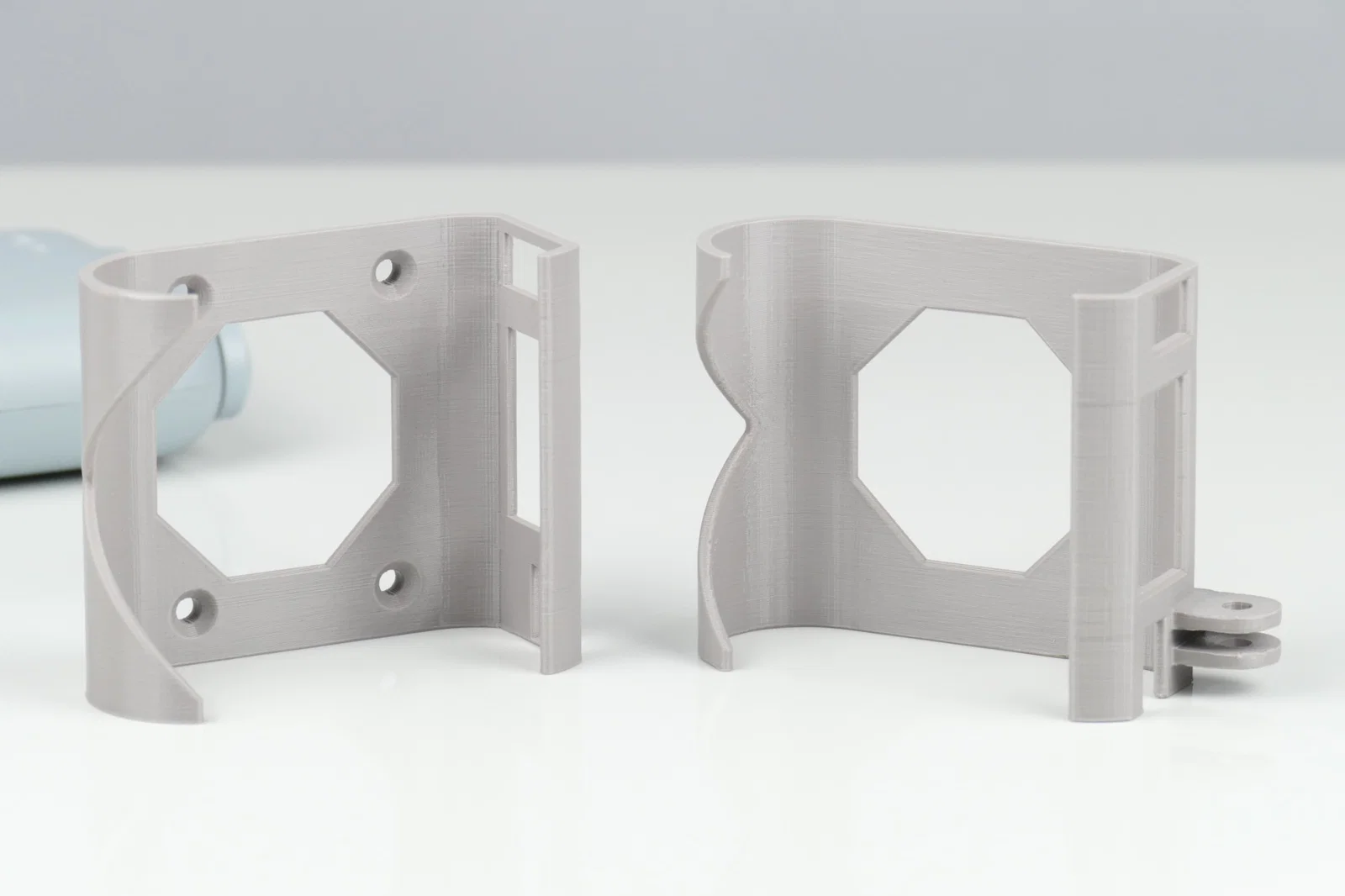

Có 3 file STL khác nhau tương ứng 3 lựa chọn kiểu gắn. File 3mf chứa cả 3 model cùng lúc, kèm các support enforcers tương ứng cho phần GoPro-mount.

Cập nhật 06/25

Vì mình nhận được vài câu hỏi về việc remix model hoặc cần dummy của router, nên mình đã upload thêm 2 file STEP:

1. Model (có lỗ bắt vít và GoPro-mount)
2. Một “lát cắt” của router để làm dummy cho thiết kế của bạn. Lưu ý đây chỉ là phần giữa nằm giữa hai chân đế của router, vì đây là phần mình dùng để dựng clip.

Bạn cứ thoải mái remix theo ý và upload file của bạn, nhưng vui lòng dẫn link về model này. Cảm ơn nhiều!
