Template Gridfinity bin cho Fusion 360 (tham số đầy đủ)

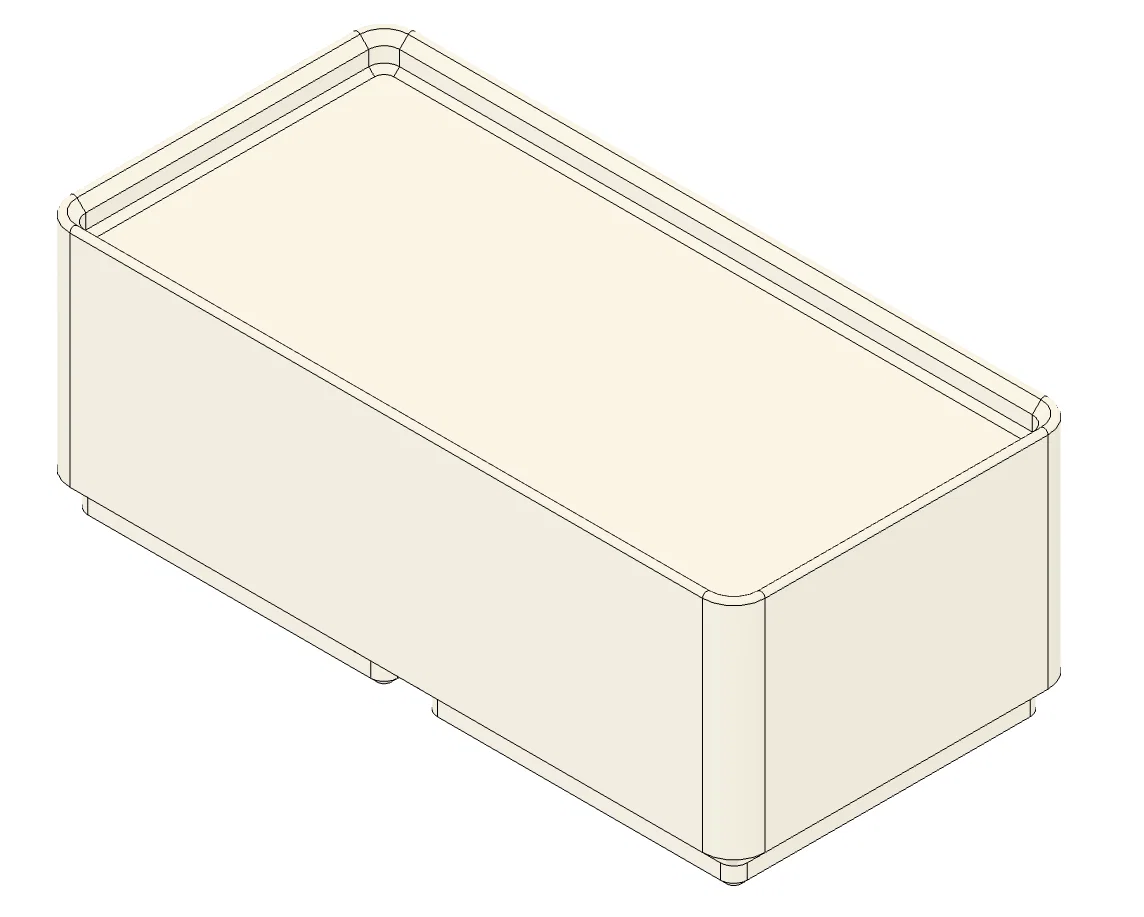

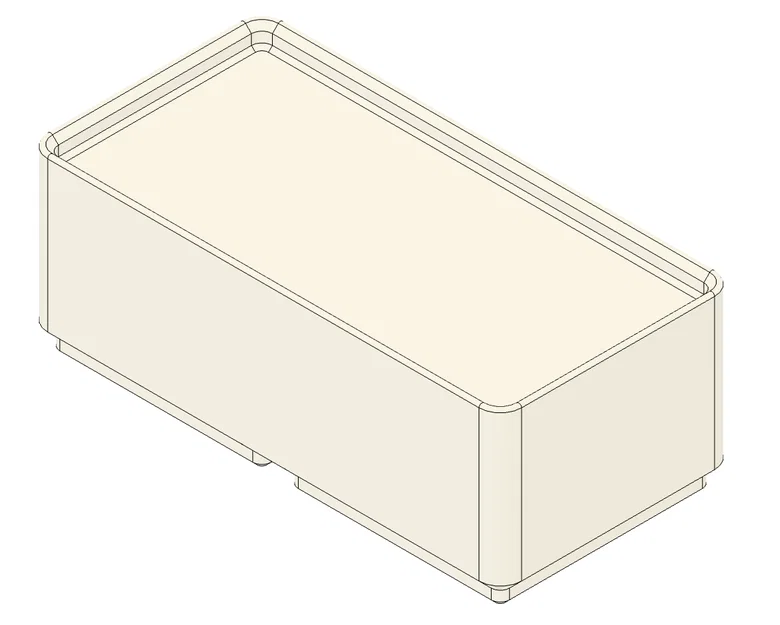

Đây là template cá nhân của mình để làm Gridfinity bin trong Fusion 360.

Không cần addon hay script nào. Toàn bộ phần tạo hình chạy bằng parametric timeline có sẵn.

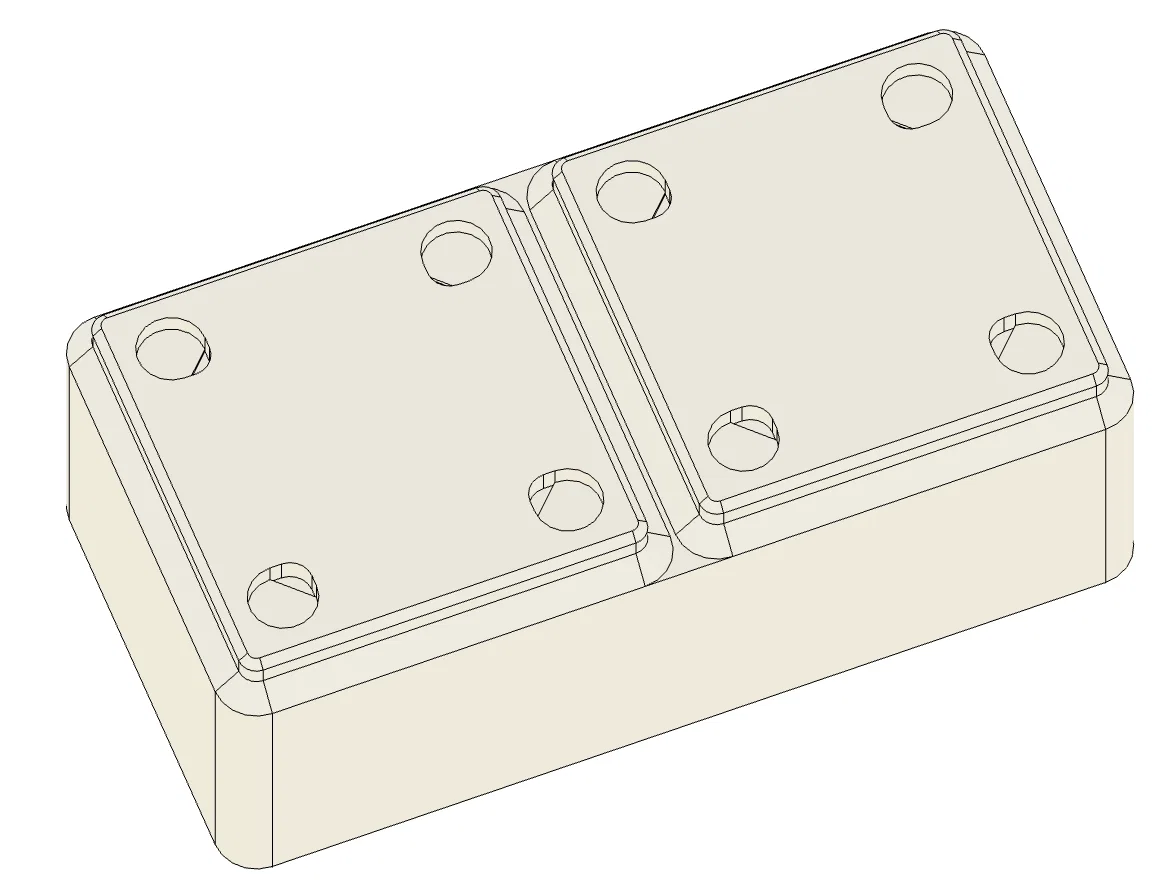

Template dùng nam châm push-fit (lắp ép, không cần keo) cho phần đáy. Xem thêm tại để biết chi tiết.

Mẹo sử dụng:

1. Import file .f3d vào Fusion.

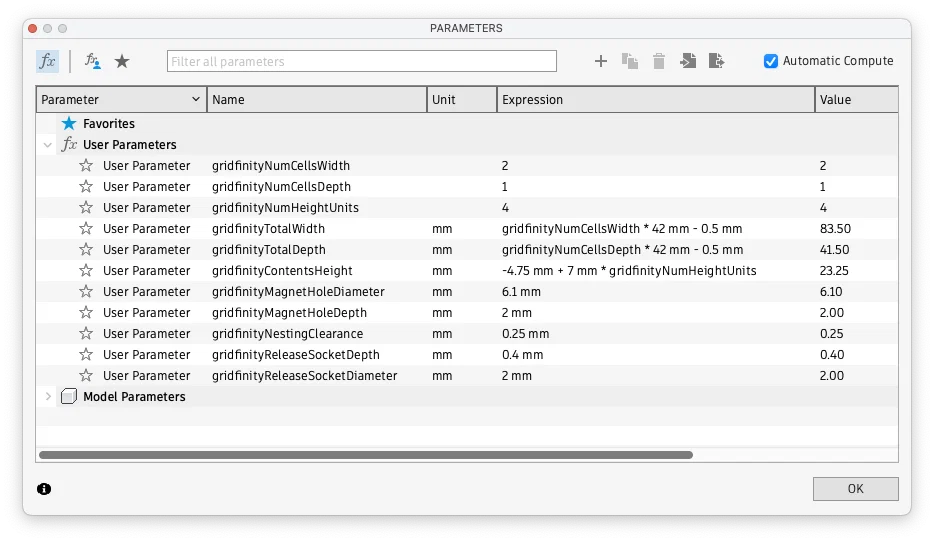

2. Chỉnh parameters để đặt kích thước bạn muốn cho bin: số unit theo chiều ngang, số unit theo chiều sâu và chiều cao.
   Chiều cao có thể đặt theo Gridfinity height units, nhưng bạn cũng có thể bỏ qua và override trực tiếp gridfinityContentsHeight.
3. Chỉnh parameters theo đúng loại nam châm bạn dùng (nếu có).
   Phần lớn “nam châm 6x2mm” của mình thực tế chỉ dày 1.6mm, và mình để gridfinityMagnetHoleDepth là 2mm. Bạn nên để lỗ sâu hơn một chút so với độ dày nam châm để bù cho hiện tượng bridge bị võng khi in.
4. Chỉnh sketch “Contents top” để thêm lỗ cho món bạn muốn bỏ vào bin, rồi extrude xuống. Thêm vài fillet hoặc chamfer để dễ đưa đồ vào.

Nếu bạn không muốn có nesting lip (gờ để lồng/stack), bạn có thể tắt nó: trong timeline, tìm sweep feature tên “Gridfinity nesting lip”, bấm chuột phải rồi chọn “Supress Features”.

Errata: Sửa lỗi ngày 25 Aug 2025

Bản phát hành đầu tiên của template này được phát hiện có 1 lỗi lớn và một vài lỗi nhỏ. Tất cả các vấn đề này đã được sửa trong bản v1.1. Để minh bạch, và giúp bạn sửa lỗi cho các thiết kế đang dùng template cũ, phần dưới đây mô tả chi tiết lỗi và cách khắc phục.

Ảnh hưởng lớn: Thiếu clearance ở lip

Phần lip bị thiếu clearance, làm cho các bin không thể stack lên nhau.

Cách sửa cho các thiết kế hiện có

Sửa sketch “Gridfinity base profile” và chỉnh 2 kích thước của lip: 0.8mm→0.7mm và 2.4mm→1.9mm.

Ảnh hưởng nhỏ: Vị trí lỗ nam châm

Khoảng cách từ tâm lỗ nam châm tới mép bin bị dài hơn 0.25mm.

Với trường hợp tham chiếu: nam châm 6mm trong bin áp vào nam châm 6mm trên baseplate, điều này gây giảm 7.5% diện tích tiếp xúc và theo đó lực hút nam châm sẽ giảm nhẹ. Nếu bề mặt nam châm trên baseplate lớn hơn hoặc nhỏ hơn, mức giảm hiệu năng sẽ giảm dần, và về 0% (tức không mất hiệu năng) khi đường kính nam châm trên baseplate ≥6.7mm hoặc ≤5.3mm.

Fix cho các thiết kế hiện có

Sửa sketch “Gridfinity base outline” và đổi 2 kích thước điều khiển vị trí lỗ: 8mm→7.75mm.

Thẩm mỹ: Thiếu fillet cho lip

Phần lip trong thiết kế gốc không có fillet. Fillet này không có trong Gridfinity Design Reference, nhưng lại có trong các model Gridfinity gốc của Zack.

Thêm fillet này giúp tránh việc filament có thể hơi bị xệ ra ở mép bin. Tuy vậy ảnh hưởng chủ yếu là thẩm mỹ, vì Gridfinity có clearance giữa các bin dư sức để việc này không làm bin chạm nhau.

Fix cho các thiết kế hiện có

Rewind timeline về ngay sau Sweep feature tên “Gridfinity nesting lip”. Bấm vào cạnh của lip ở phía trên model và thêm fillet 0.5mm.

Thay đổi nhỏ không ảnh hưởng thiết kế hiện có

Định nghĩa lại height units

Tăng 1u (Gridfinity unit của chiều cao) tương ứng tăng 7mm.

Bản trước dùng định nghĩa height units theo Gridfinity Design Reference v3 (2022): bin 0u cao 14mm (không tính lip), 1u là 21mm, 2u là 28mm, v.v.

Các phiên bản hiện tại của Gridfinity Design Reference (v5), và các generator khác như gridfinity-rebuilt-openscad dùng quy ước trực quan hơn: bin 1u cao 7mm (không tính lip), 2u là 14mm, v.v. Bin 0u là không hợp lệ theo quy ước này. Template đã được cập nhật để theo quy ước này.

Parameters không dùng

Bản trước của template có 2 parameter không được dùng:

• gridfinityNestingClearance: dự định dùng để offset lip, nhưng mình quên làm, dẫn tới lỗi nesting ở template cũ.
  Gridfinity Design Reference v5 đã quy định đầy đủ kích thước lip, nên mình bỏ parameter này và dùng các kích thước theo spec.
• gridfinityMagnetHoleBridgeHeight: đây là tàn dư từ một bản template trước đó (chưa phát hành) dùng lỗ kết hợp screw-hoặc-nam-châm (giống model gốc của Zack) kèm các lớp bridge phụ để in đúng mà không cần support.
  Bản hiện tại dùng nam châm pressure fit/push-fit thay thế và không cần các lớp bridge phụ.
