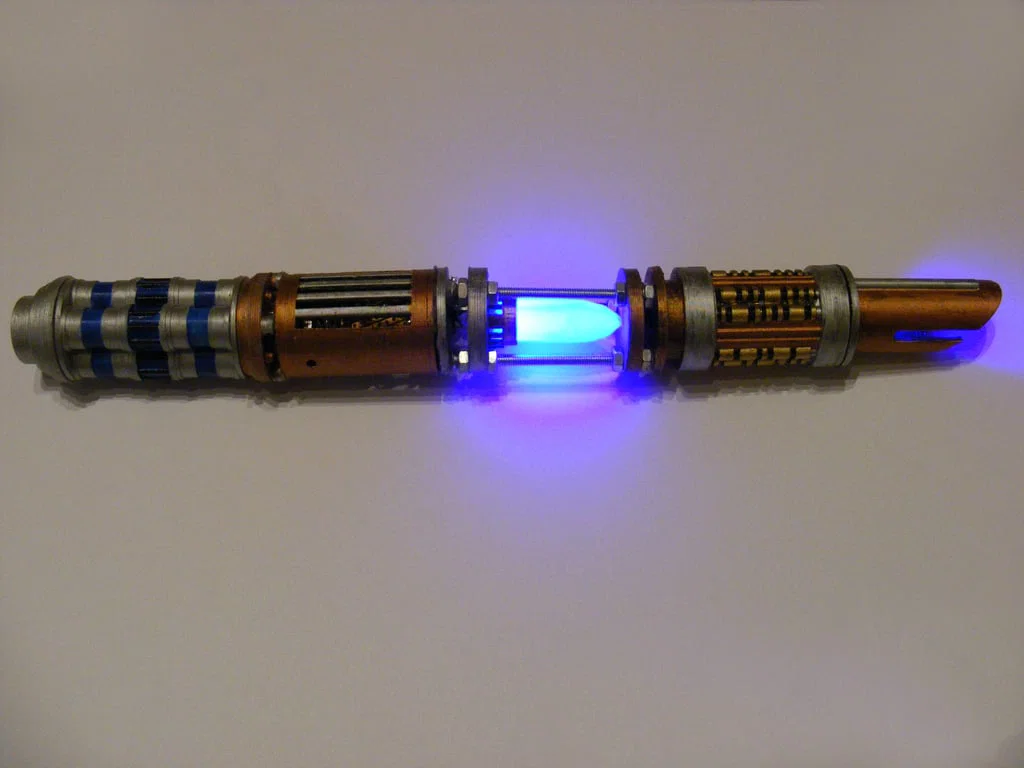

Lightsaber có LED bên trong (kèm hướng dẫn lắp ráp)

Đây là một mẫu lightsaber trang trí, có chừa không gian để gắn LED hoạt động.

Hướng dẫn lắp ráp: Vui lòng đọc kỹ hướng dẫn trước khi in. Có thắc mắc gì thì cứ hỏi.

Linh kiện cần có:

Cho phần Model:

• Filament trắng / trong suốt cho phần crystal và diffuser
• Filament đen cho các part 10, 12 và 6 để ánh sáng không bị xuyên qua
• Sơn (nếu bạn muốn)
• Dũa móng tay (nếu vài part không khớp chính xác)
• Keo nến (hot glue) hoặc keo để dán/ghép các part

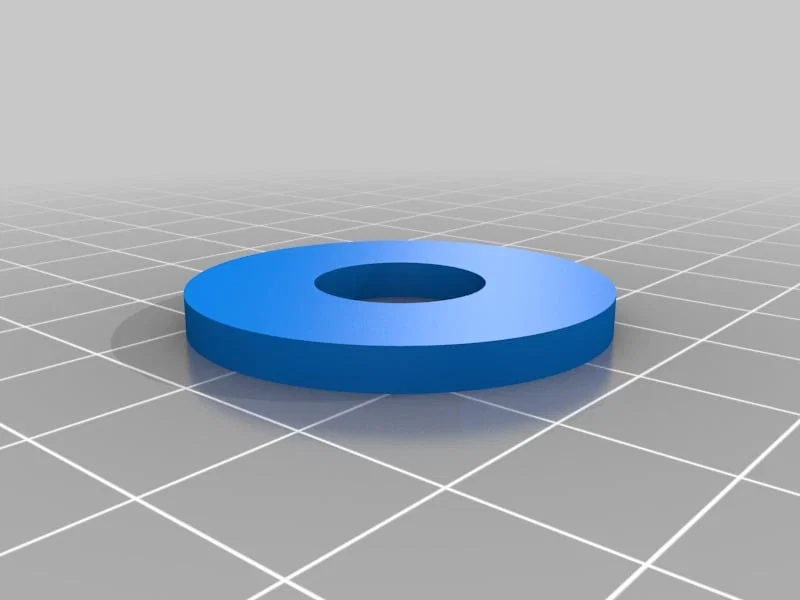

• 3 con vít, 12 con ê-cu và 6 long đền để nối khoang crystal phía trên và phía dưới

Cho LED bên trong:

• 2 bóng LED màu bất kỳ
• Nguồn DC
• Điện trở (giá trị sẽ tính ở bên dưới)
• Dây điện
• Mỏ hàn
• Kiên nhẫn (không bắt buộc, nhưng sẽ làm mọi thứ dễ hơn)

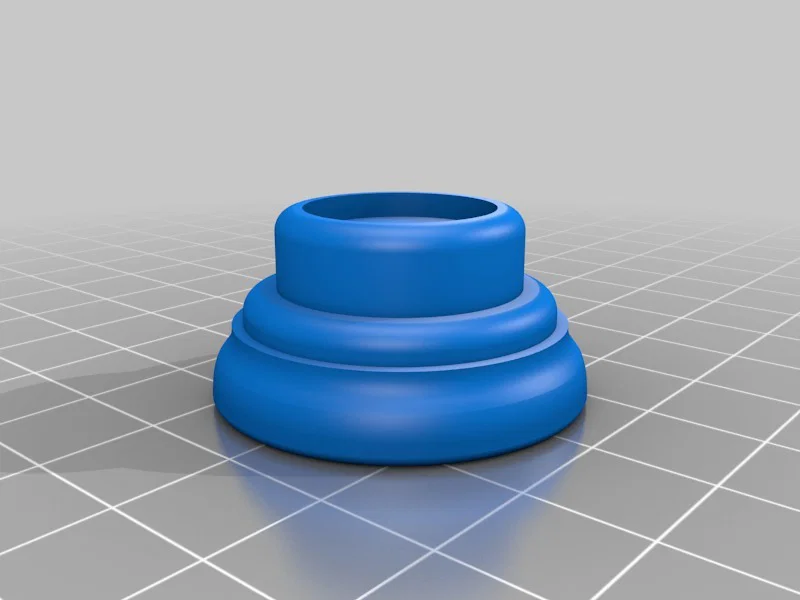

Bước 1:

Tất cả các part đều có thể in theo tư thế đặt nằm, và không cần supports

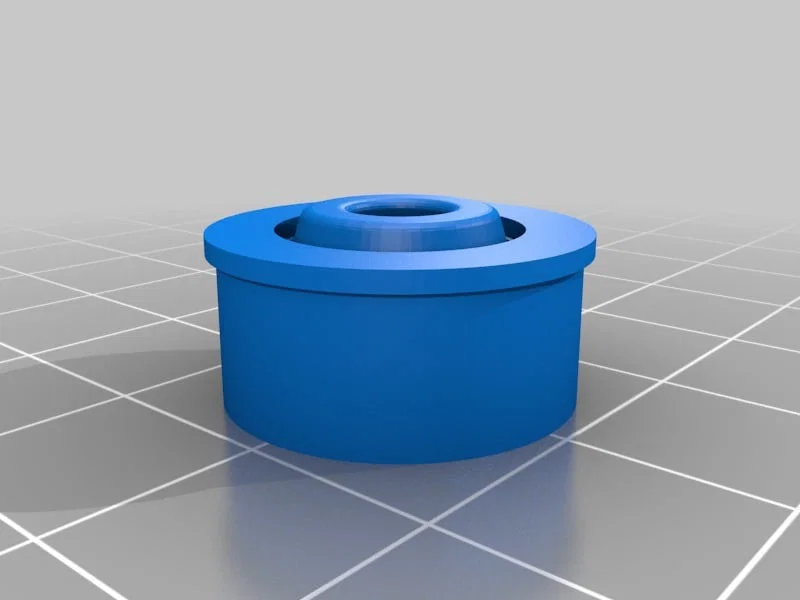

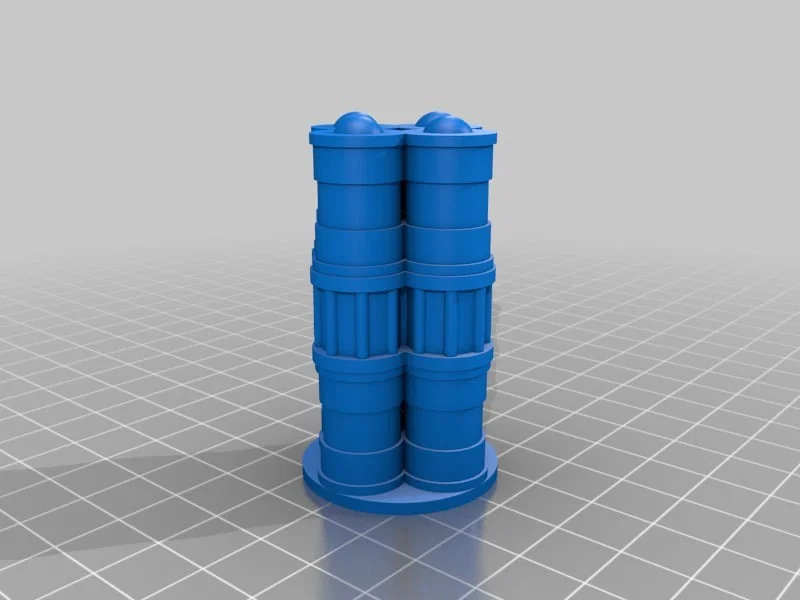

In toàn bộ part từ 1–12 với cùng đường kính phổ biến (ví dụ: 40mm, nếu cần thì chỉnh chiều cao của một chi tiết) Lưu ý:

• Đừng in part 7 & 11, vì bạn cần đo các chi tiết mà chúng sẽ lắp vào trước
• In Crystal (Part 7) sao cho đáy bị hở (Bottom Thickness = 0) và chỉ in phần thành/vách

Bước 2:

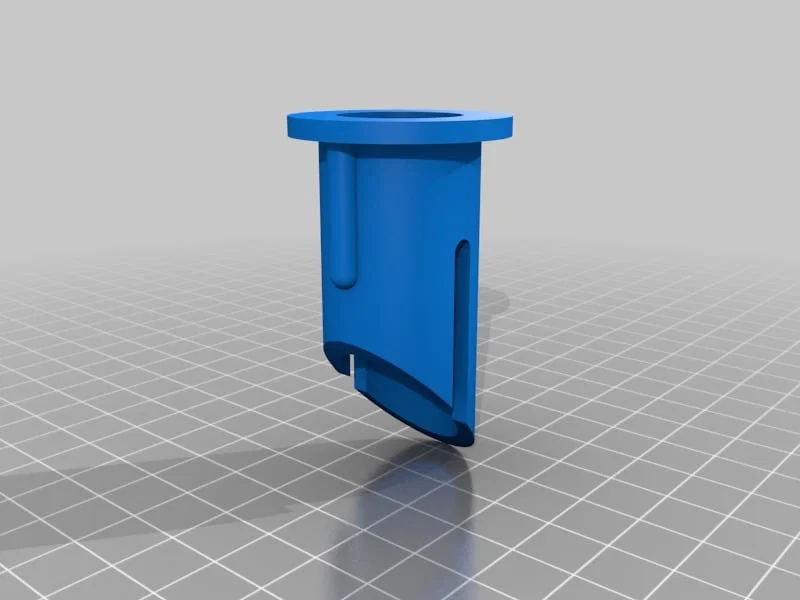

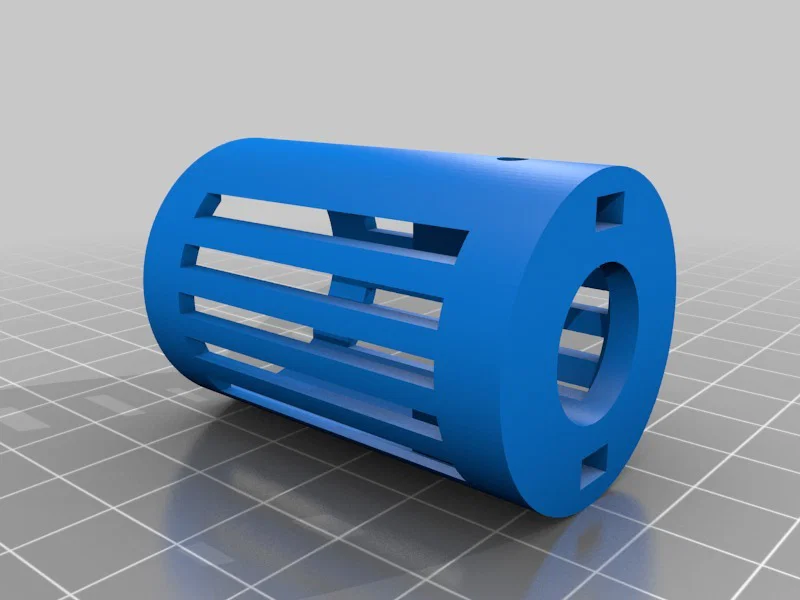

Đo đường kính của miệng/ô mở của Crystal holder, rồi in crystal sao cho vừa khít bên trong. Đo đường kính trong của Beam Chamber End và in diffuser tương ứng.

Giờ bạn nên có đầy đủ các part đặt trước mặt. Nếu muốn thì sơn ngay ở bước này.

Bước 3, Chuẩn bị LED:

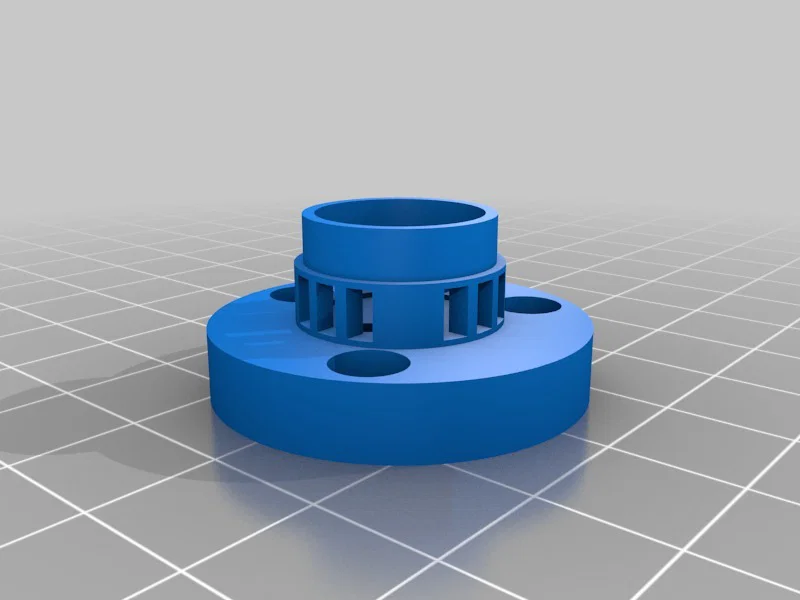

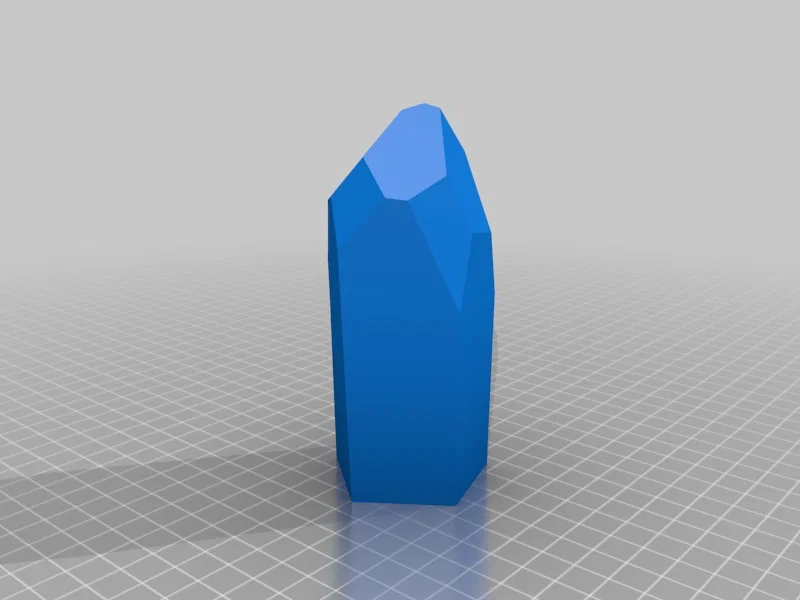

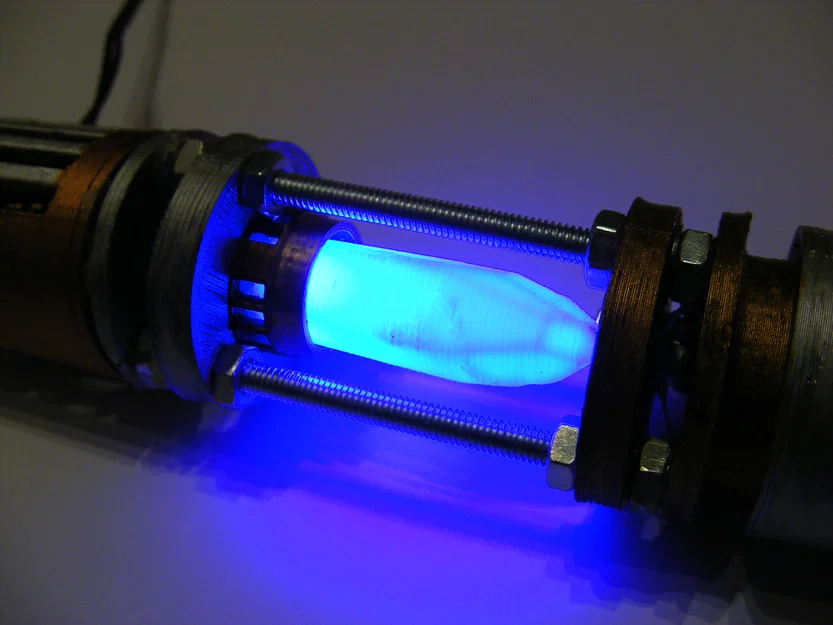

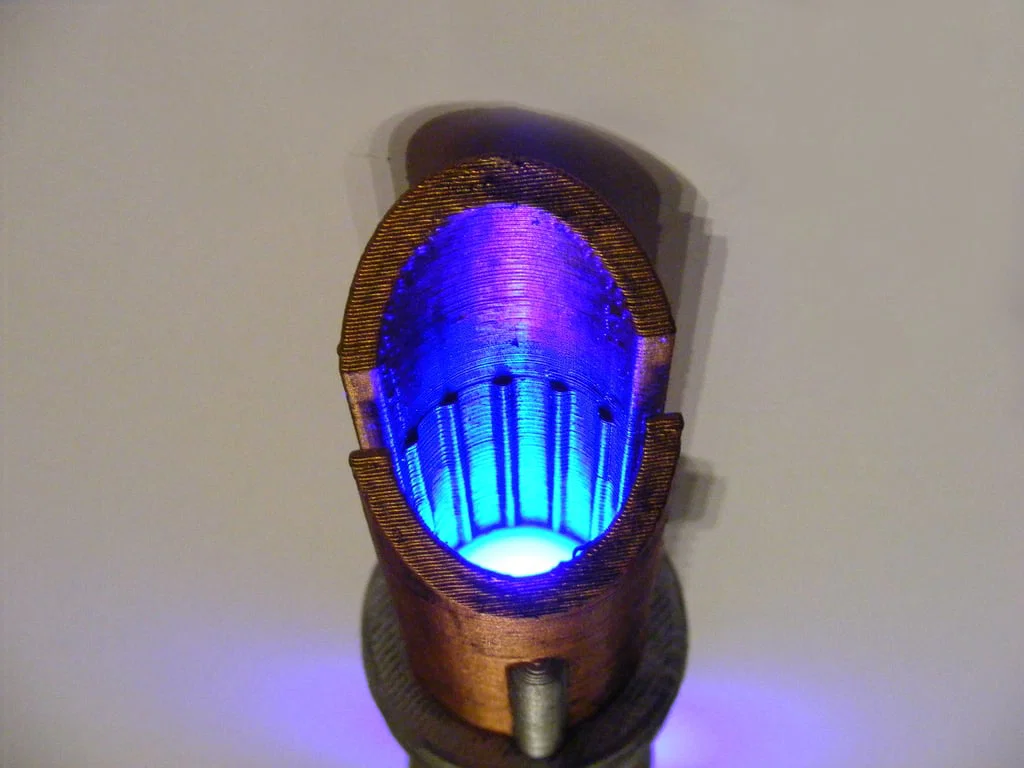

Gắn các LED vào diffuser và crystal holder (chân LED sẽ đi vào từng lỗ tương ứng). Dán keo để chúng không bị tuột ra. Tiếp theo, gắn và dán Crystal vào holder.

Sau đó, hàn dây vào chân của cả hai LED.

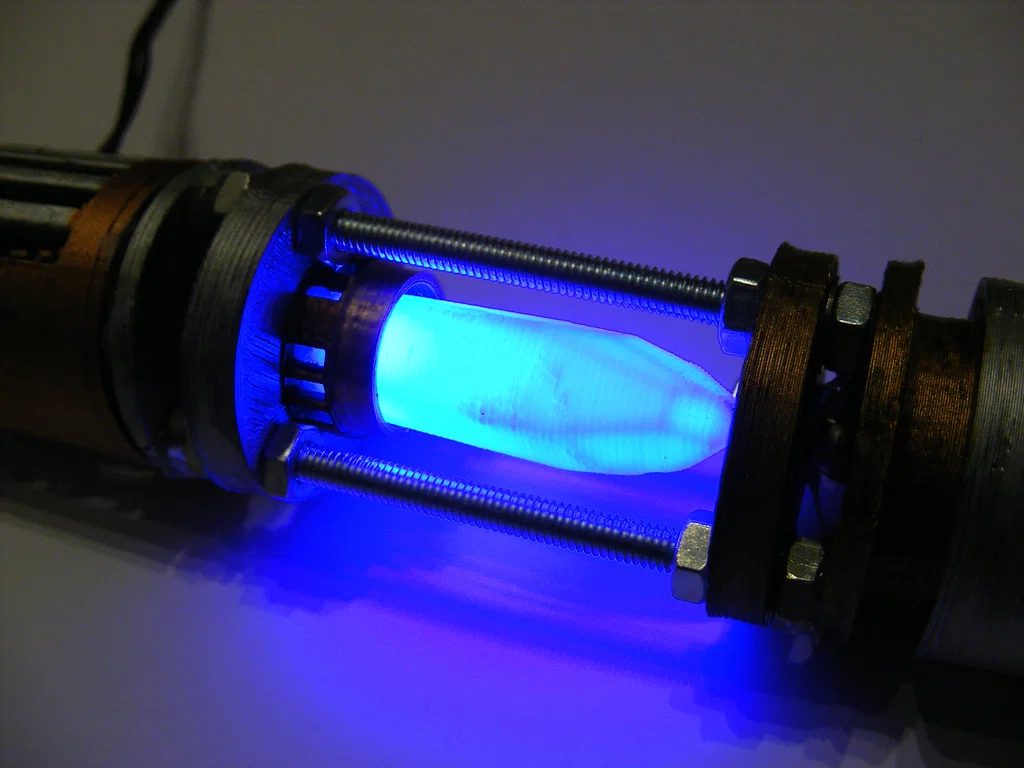

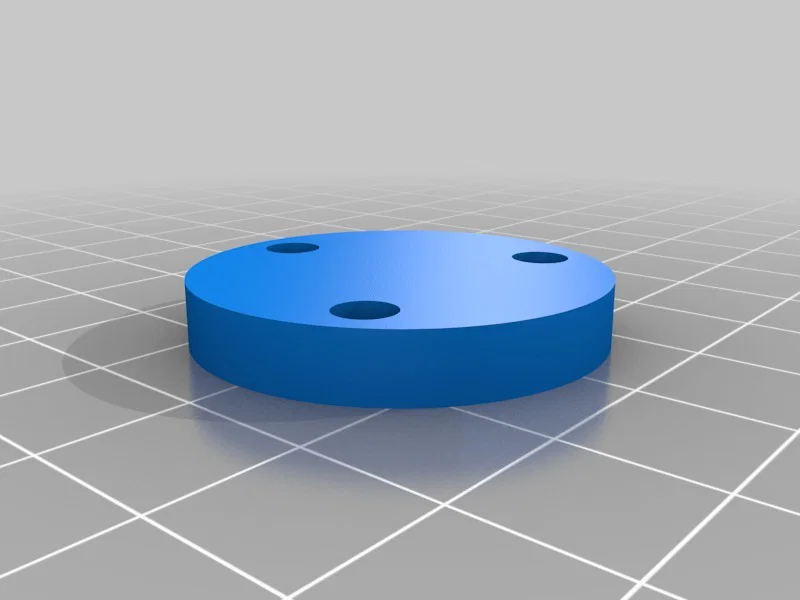

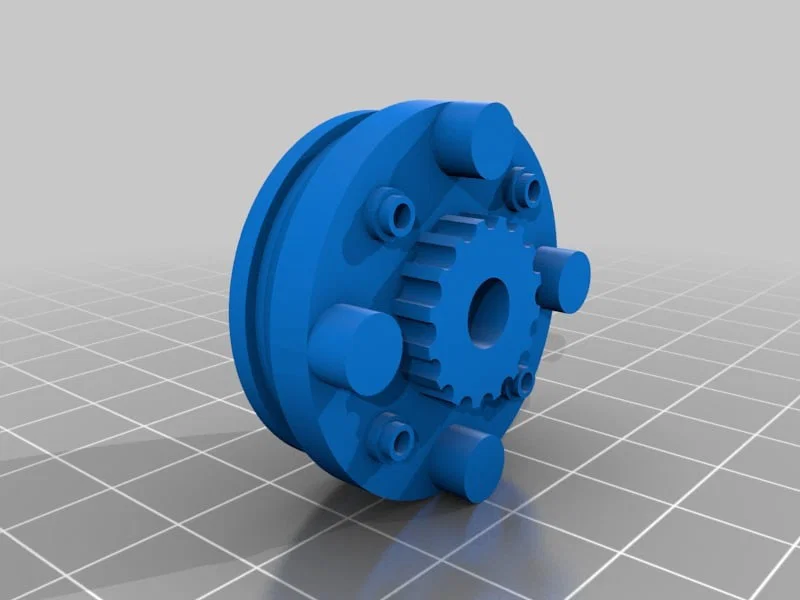

Dùng vít, ê-cu và long đền để lắp ráp crystal holder (xem hình để canh hướng).

Dây của LED ở diffuser nên đi bên trong theo đường các con vít. Bạn cần hàn/đấu một sợi dây vào một con vít (nhớ xác định cực dương và cực âm), rồi hàn dây ở phía đối diện của các con vít.

Bước 4, Nguồn cấp:

Tính điện trở cần dùng tại đây: http://ledcalc.com/

Luồn dây nguồn qua lỗ bên hông của Circuitry Container rồi hàn điện trở và dây nguồn theo đúng sơ đồ/tính toán.

Bước 5:

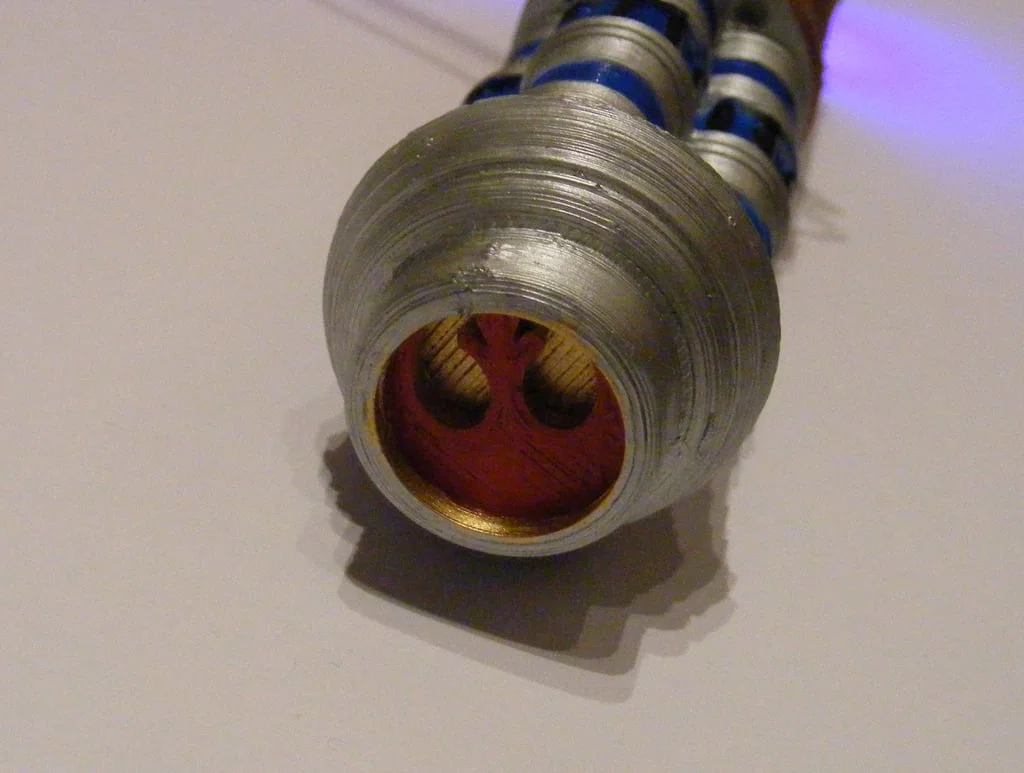

Dán keo ghép mọi thứ lại với nhau và cắm điện cho lightsaber của bạn.
