Adapter đường tàu gỗ (Brio, IKEA...) sang Duplo (thiết kế ít vật liệu)

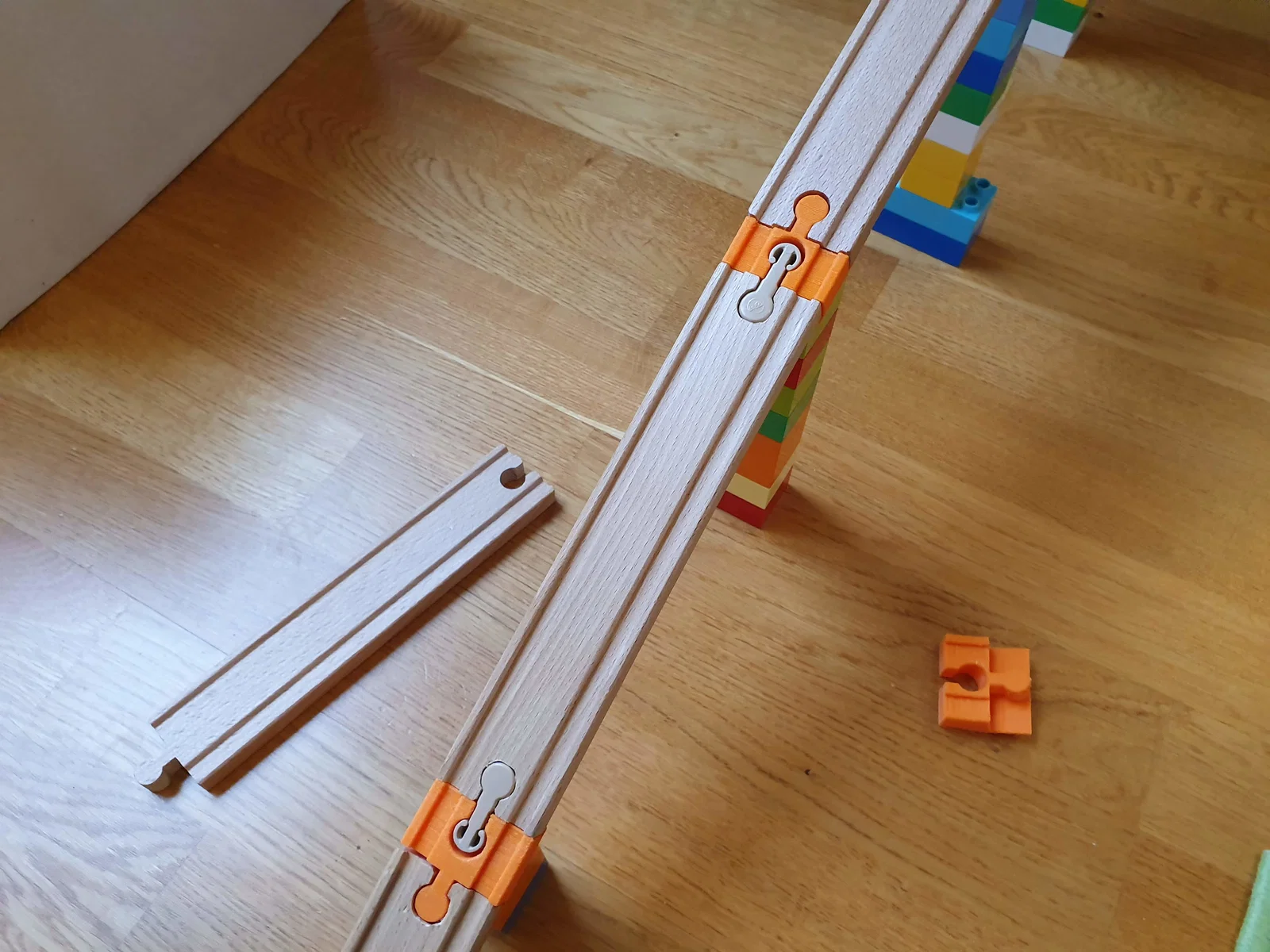

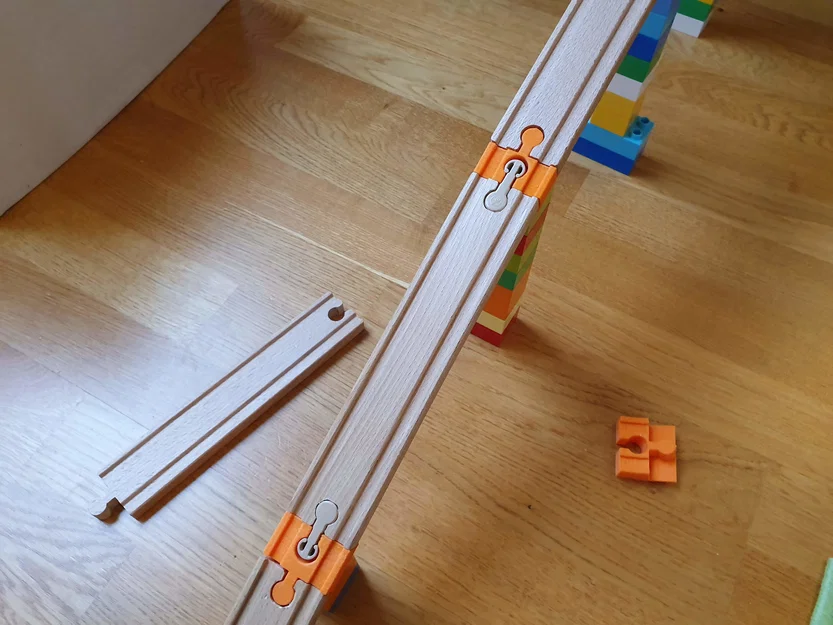

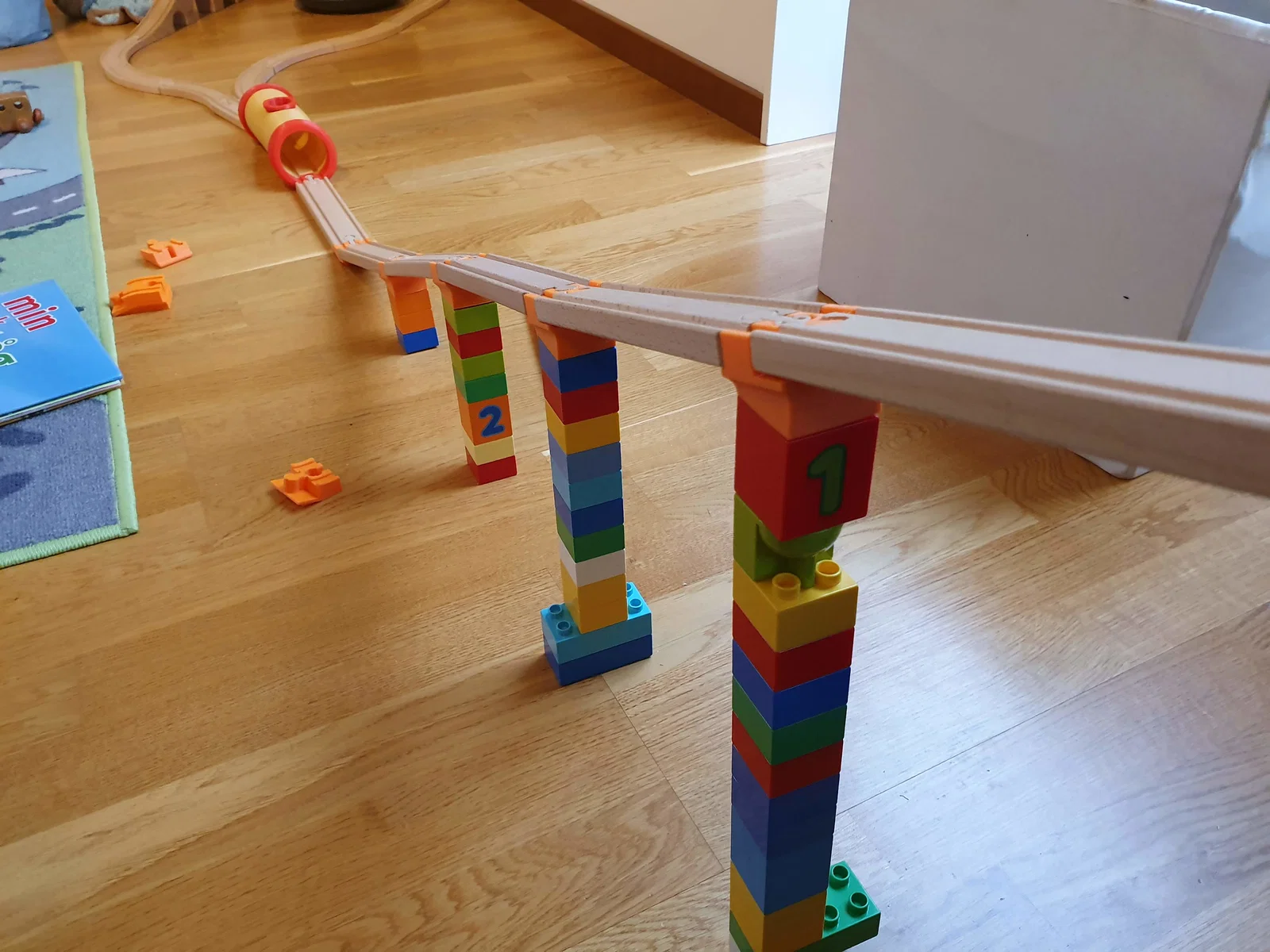

Muốn tận dụng lại mấy món đồ chơi sẵn có theo cách mới? Sao không thử “bung” trí tưởng tượng bằng cách làm cầu và dốc khổng lồ cho đường tàu gỗ (kiểu Brio hay IKEA) với sự trợ giúp của mấy viên gạch Duplo đơn giản. Mấy cái adapter này sẽ giúp bạn làm được chuyện đó!

Mình lấy cảm hứng từ vài thiết kế tương tự trên web, nhưng chúng khá cồng kềnh và nhiều cái còn phải cần support. Mình thiết kế lại hoàn toàn từ đầu, vì bản gốc (và những bản mình thấy) dùng vật liệu quá tay và cũng chưa tương thích tốt với mọi loại ray. Dưới đây là các cải tiến trong thiết kế của mình:

• tương thích với Brio và (!) IKEA (và rất có thể cả các bộ tàu tương tự khác)
• ít vật liệu hơn (chỉ khoảng 50%) và in nhanh hơn (gần như nhanh gấp đôi) mà vẫn cùng chức năng
• dùng Duplo brick 2x2 thay vì 2x4
• giảm độ sâu rãnh ray xuống 2.5mm (thay vì 3mm), giúp độ bám bánh xe cải thiện rõ (chuyện dài và mình thử nghiệm nhiều, nhưng chạy mượt, không lỗi)
• mình còn thử dùng Duplo buildplate và làm 2 phiên bản để đảm bảo khoảng cách bắc cầu đúng chuẩn Duplo:

1. Short: Thiết kế tối giản nhất, nhưng không bắc được qua 2 cột cố định trên cùng một Duplo build plate (thiếu 1/2 pin)
2. Not-short: Dài hơn nửa pin Duplo, nên bắc được qua 2 cột trên cùng một plate (tất nhiên còn tùy hãng và chiều dài miếng nối thẳng bạn dùng, nhưng trong 2 bản thì kiểu gì cũng sẽ có bản hợp)

Hướng dẫn in

In không cần support và dùng setting tiết kiệm vật liệu là được, vì không cần độ bền quá cao: mình dùng layer height 0.2mm, 2 walls, 5% infill

CẬP NHẬT Tháng 5/2024:

Mình đã làm lại phần đế Duplo để không còn cần support “tích hợp” bên trong nữa! Một vài chi tiết trước đây cũng dùng thiết kế “Brio-pin” cũ, nên không tương thích thoáng với các hãng khác — giờ mình đã chỉnh lại rồi!
