Vỏ (Housing) cho bộ test dung lượng pin 18650 (4 khe)
Vỏ (housing) cho bộ 4x 18650 cell capacity tester dạng PCB trần bán trên Ebay/Aliexpress. Dựng lại từ đầu dựa theo DtyPnt71, chỉnh cho vừa đầu nối, thêm cutout đi dây quạt, thành dày 2mm, kèm file STEP.
Mô tả

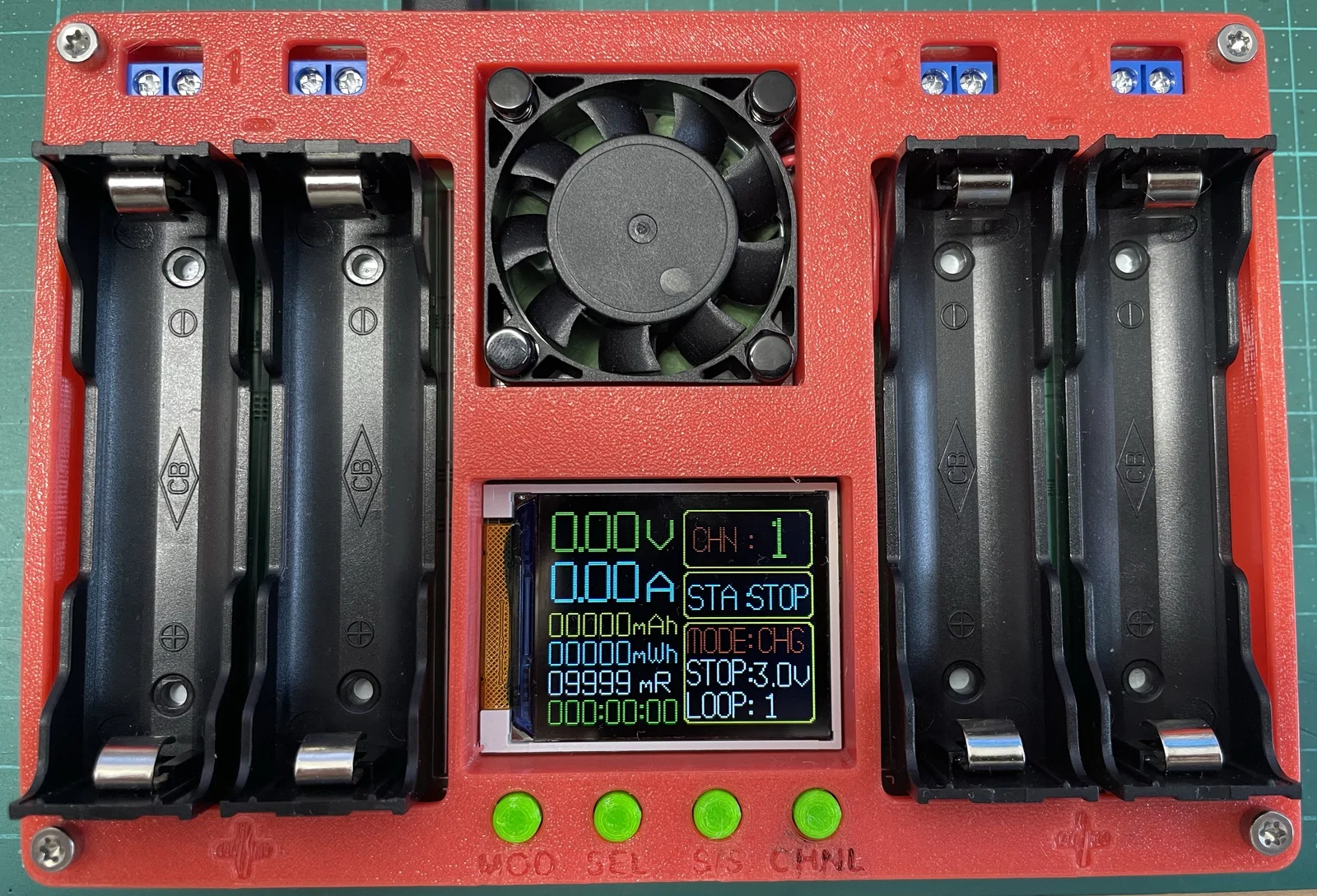

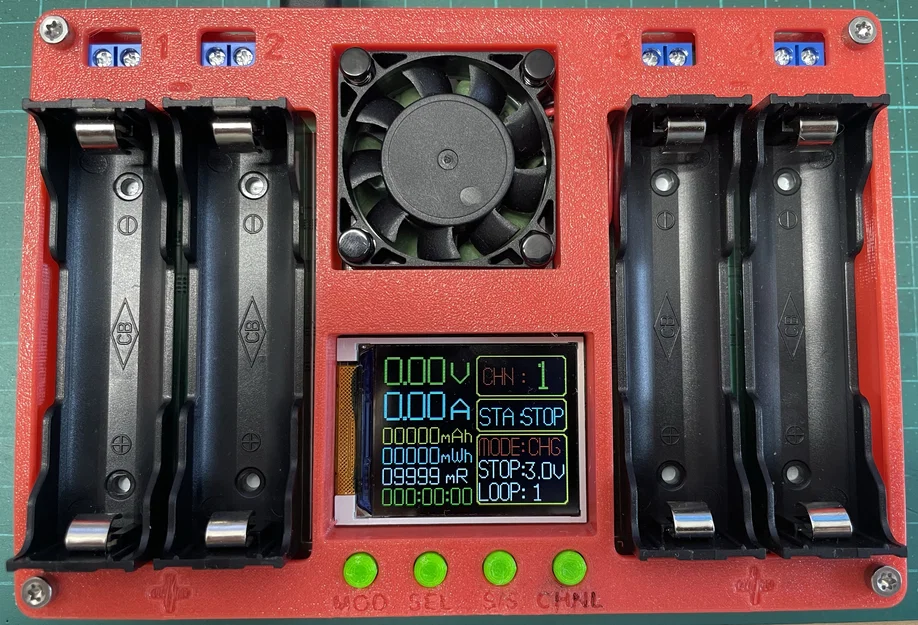

Vỏ cho bộ tester này dựa trên thiết kế của DtyPnt71, nhưng mình đã dựng lại hoàn toàn từ đầu.

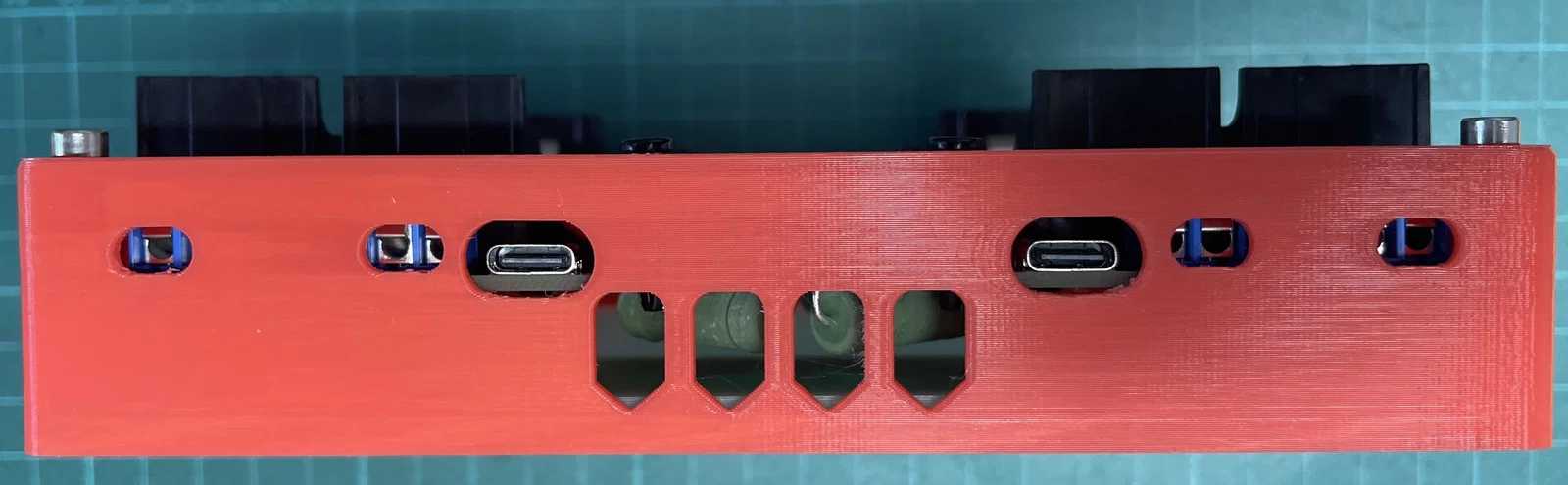

Thiết kế gốc không vừa với một số đầu nối trên bộ capacity tester mình mới mua gần đây. Ngoài ra nó cũng thiếu các phần khoét (cutout) để đi dây quạt cho gọn và đúng đường.
Mình đã giảm độ dày thành so với thiết kế gốc xuống còn 2mm cho hợp lý hơn.
Chữ cho nhãn nút bấm được làm nhỏ lại để nhìn rõ và dễ đọc hơn.
Mình có đính kèm file STEP để anh em chỉnh sửa cho tiện.
In bằng PETG với nozzle 0.4mm, layer height 0.2mm.
Ốc mình dùng là M3x20.
