Tay Kẹp Phụ cho Đế Kẹp PCB Điều Chỉnh (Helping Hands for Adjustable PCB Holder)

Bộ kẹp PCB điều chỉnh (adjustable PCB holder) của @squinn đúng là một món cực hay, nhưng bạn có bao giờ muốn kẹp được nhiều thứ hơn chỉ mỗi cái PCB không? Ví dụ như mấy sợi dây bạn chuẩn bị hàn thì sao? Giờ thì làm được luôn!!!!

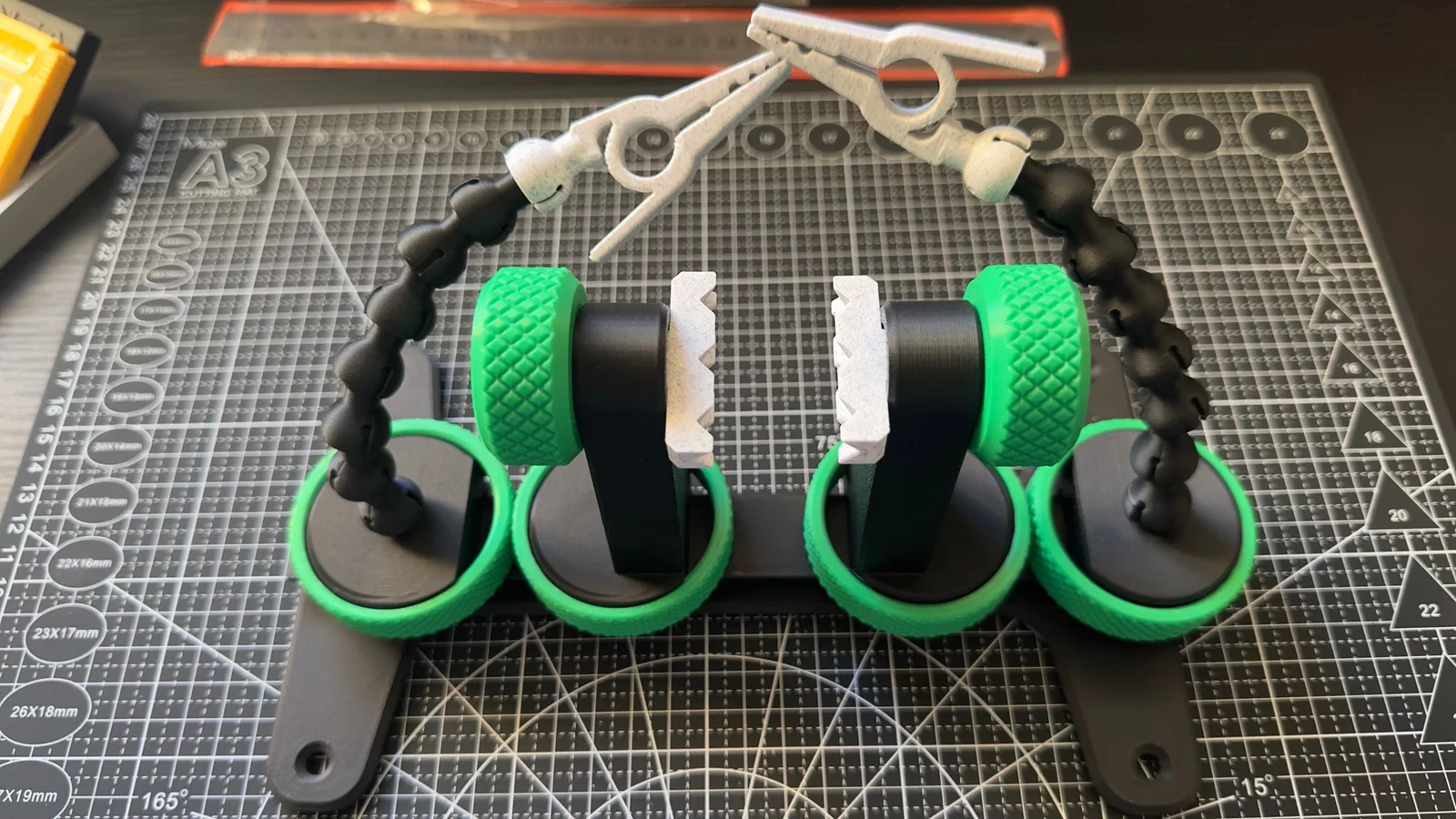

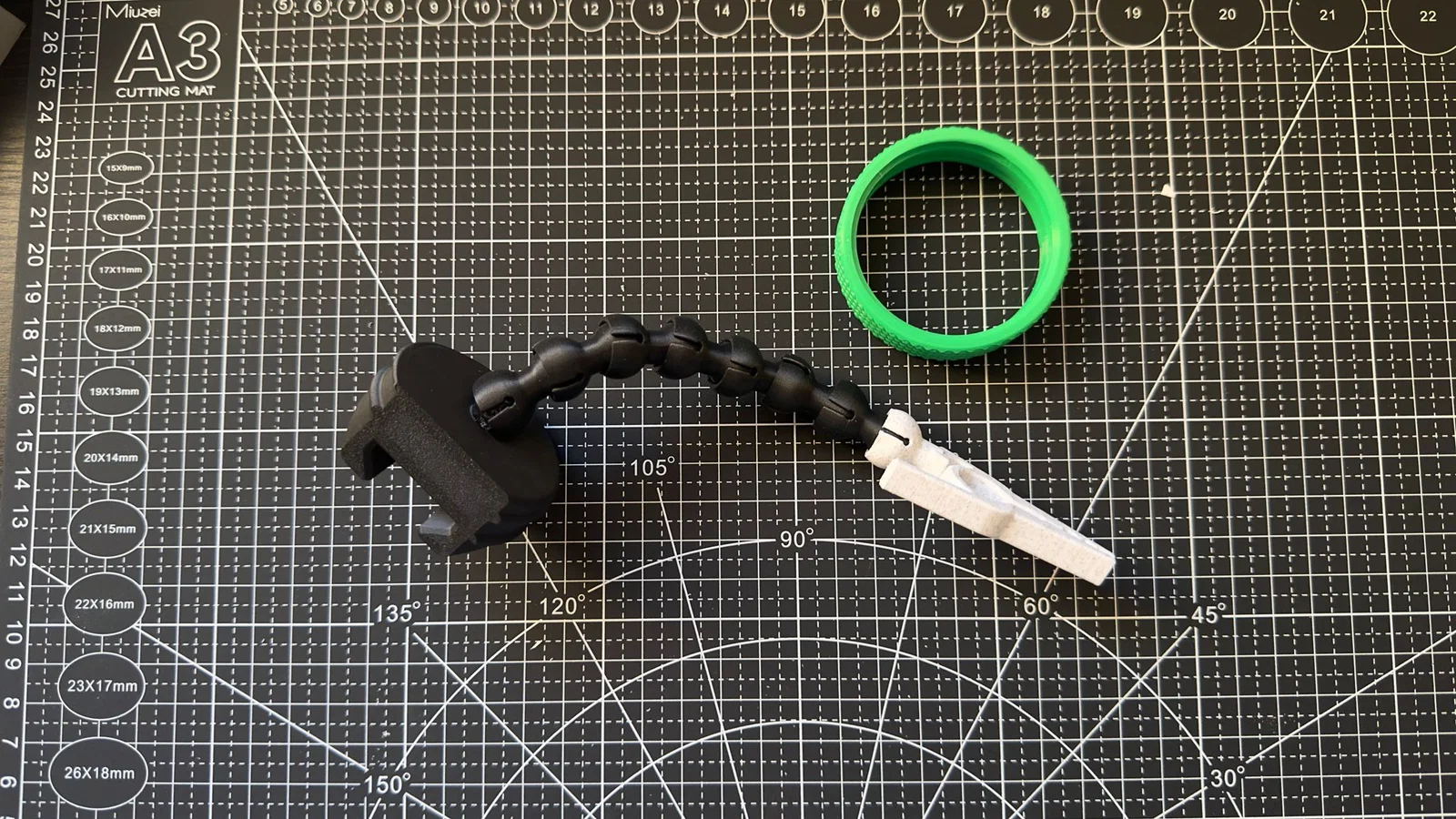

Mình đã thêm một khớp bi (ball joint) vào phần đế gốc, và một khớp nữa vào kẹp cá sấu (crocodile clip). Bằng cách xếp chồng các khớp bi này lên nhau, bạn có thể gắn “helping hands” ngay trên PCB holder.

Thông tin in (Print Information):

• Máy in: Bambu Lab P1S
• Filament: Bambu Lab PLA Matte Black/Marble/ Basic Bambu Green
• Nozzle: 0.4
• Chiều cao lớp (Layer high): 0.2 (strength profile)
• Infill: 25%
• Rafts: Không
• Supports: Có (cho ball joints và crocodile clips)

Supports:

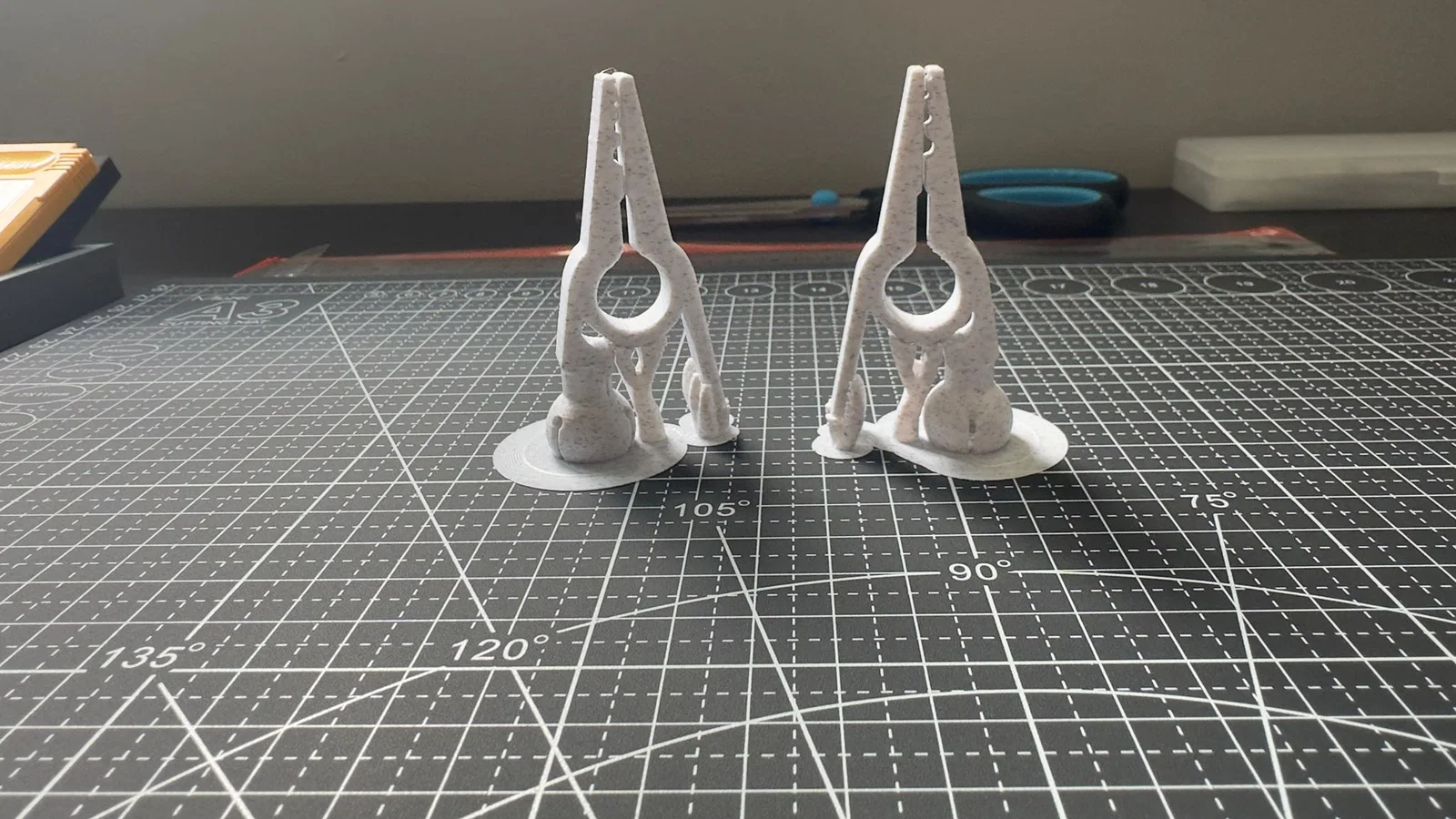

do phần kẹp cá sấu không đối xứng vì có ổ bi (ball socket), nên mình thử tìm cách hỗ trợ (support) sao cho tối ưu và ít hao vật liệu nhất. Các file STL nên đã được đặt đúng hướng, nhưng khi in thì chúng nên hướng lên trên, có brim quanh viên bi, dùng tree supports để đỡ cánh tay còn lại và giữ phần giữa không bị sụp.

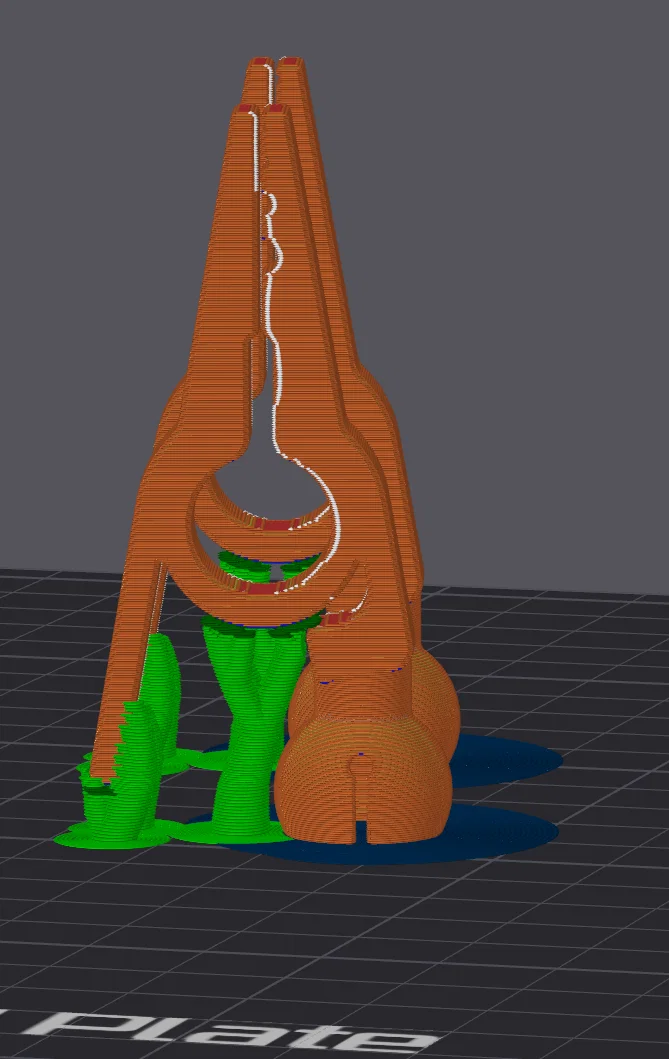

Cái này mình làm bằng tính năng support painting trong Bambu Studio/Bambu Slicer, để giới hạn support chỉ ở phần đáy. Trên máy mình thì không cần support chạy lên tới các vòng tròn luồn dây (wire circles) mà vẫn ổn, không gặp vấn đề gì.

Nếu bạn tìm được cách đặt hướng in tốt hơn, báo mình biết với để mình cập nhật.

Thông tin thêm (Additional Info):

Mình cũng khuyên dùng bản remixed extendable base nếu bạn cần bề ngang lớn hơn để vừa kẹp PCB vừa gắn tay kẹp cùng lúc, của @Xargas.
