Đầu nối ống barbed G1/4 cho ống 5mm đến 13mm

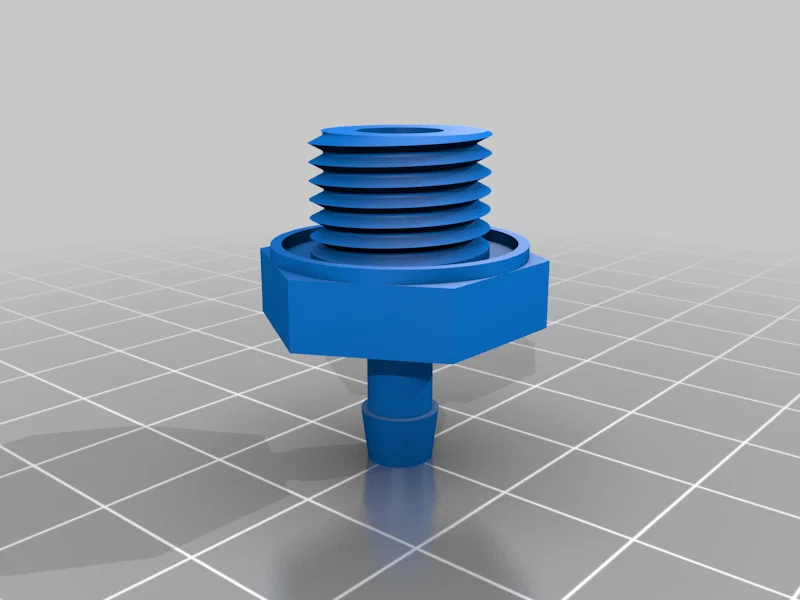

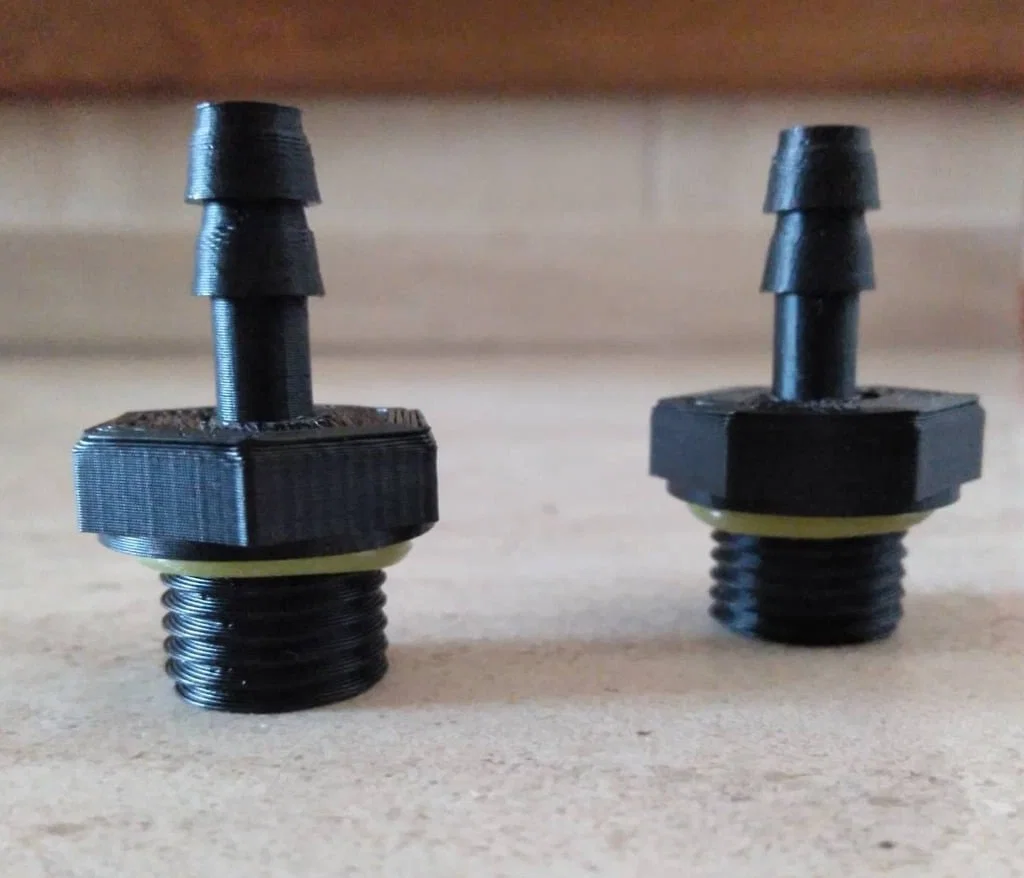

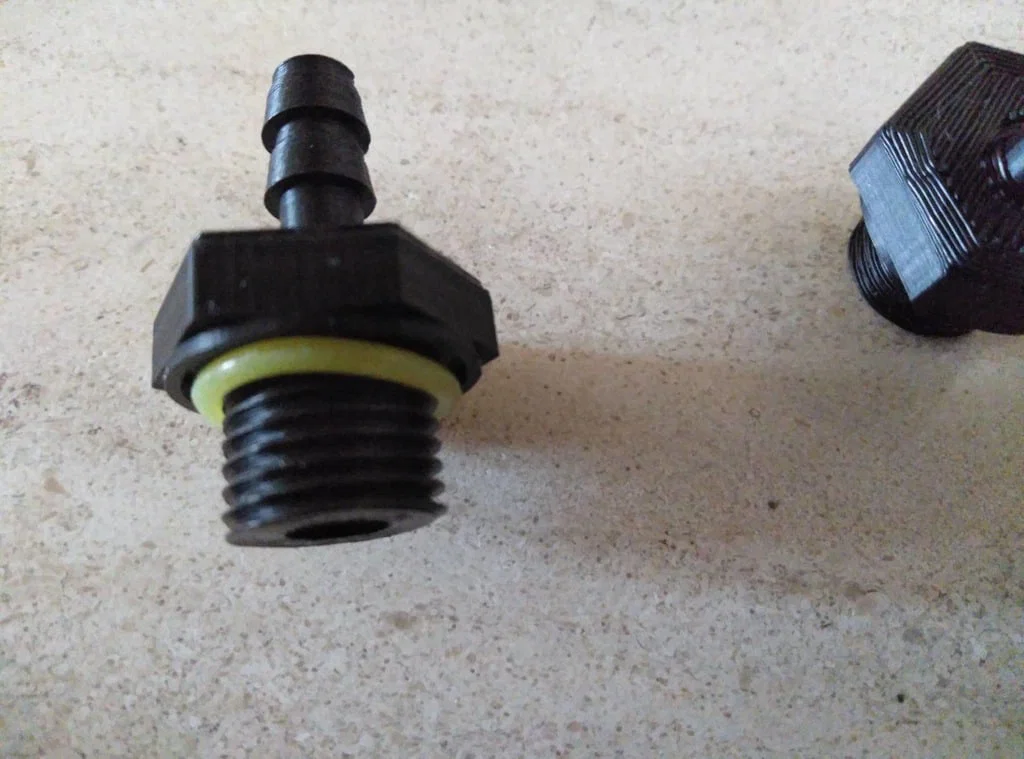

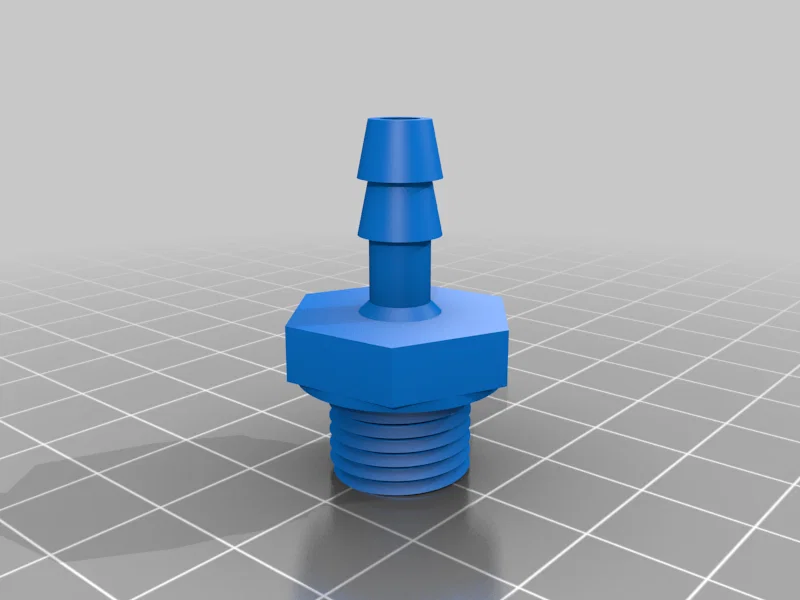

Đầu nối ống dạng barbed BSPP G1/4 cho ống có đường kính trong (ID) từ 5 đến 7mm. Có một rãnh nhỏ để đặt O-ring đường kính ngoài 17mm và dày tối đa 2mm.

Đường kính lớn và nhỏ của phần barbs lần lượt là 7mm và 5mm.

Nên in với phía ren hướng lên trên, dùng supports, để đảm bảo bề mặt rãnh O-ring được phẳng.

Chiều dài ren 9mm.

File có tên: BSPP G1:4 5-7mm.stl

UPDATE 27/Nov/2021

-Thêm vát mép (chamfer) 1mm ở phần chân để tăng độ bền.

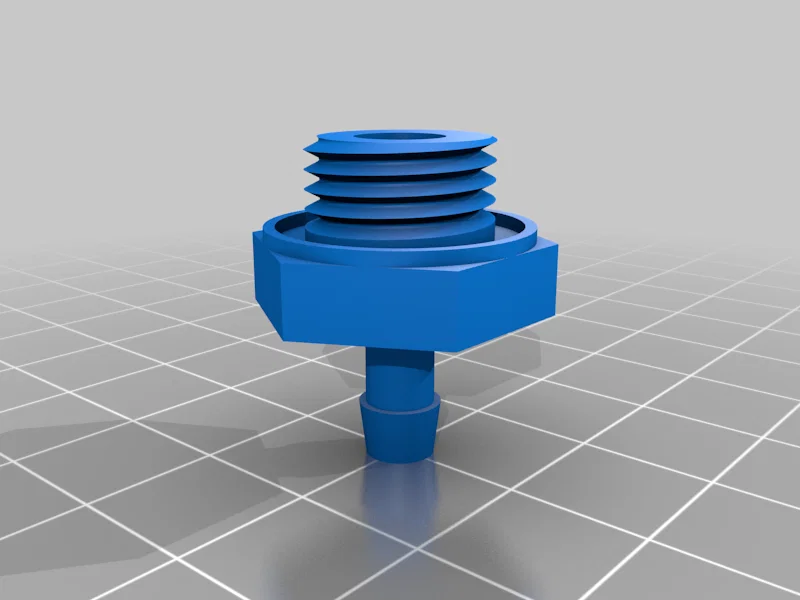

-Thêm phiên bản đường kính nhỏ hơn, tên là "BSPP g1:4 reduced", dành cho ống ít mềm hoặc đường kính nhỏ hơn. Với fitting mới này, đường kính lớn và nhỏ của phần barbs lần lượt là 6mm và 5mm. Có 2 bản với chiều dài ren 7mm và 9mm.

UPDATE 13/Dec/2021

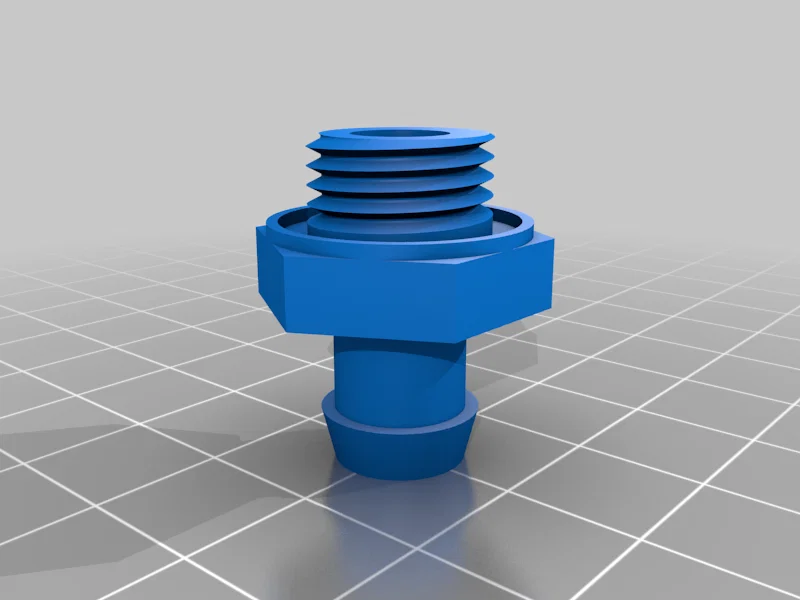

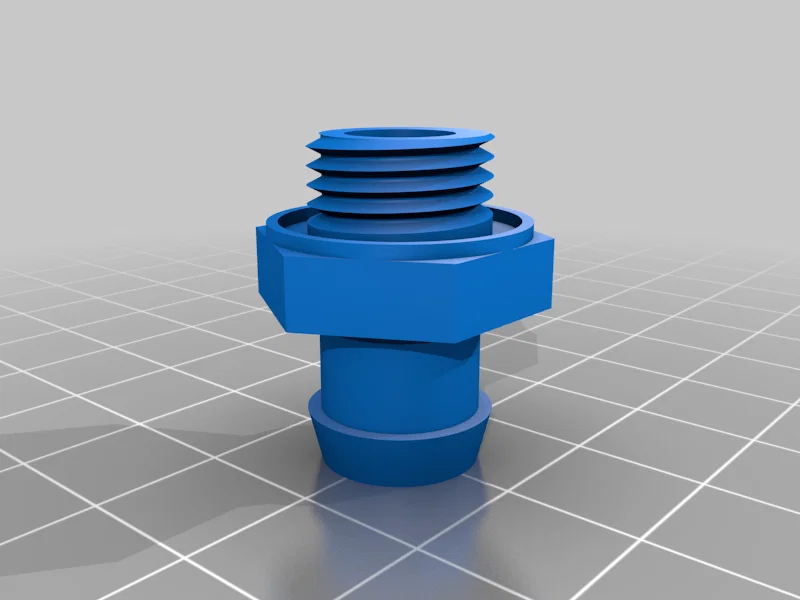

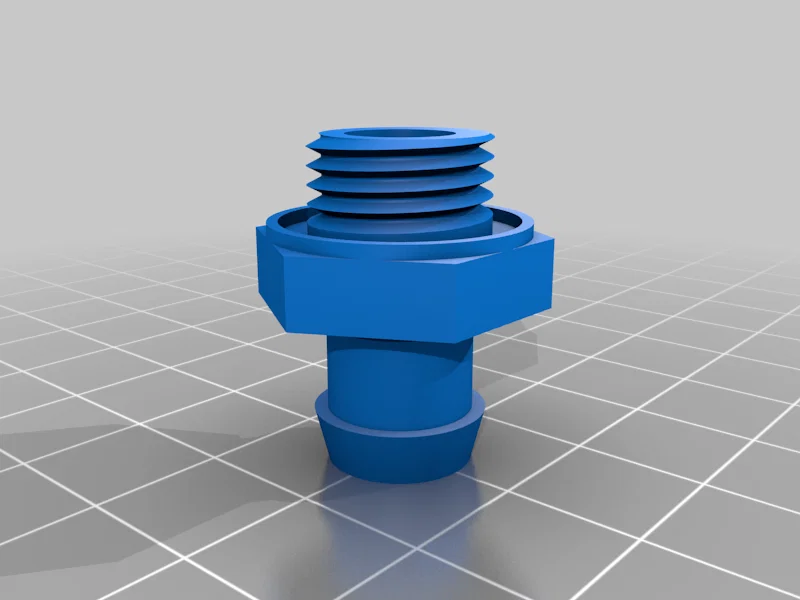

Vì mẫu này được nhiều người dùng, mình đã upload thêm nhiều thiết kế với các size G1/4 phổ biến nhất cho water-cooling. Bao gồm fitting cho ống 8mm, 9mm, 10mm (3/8''), 12mm (7/16''), 13mm (1/2''). Đường kính lỗ trong của các fitting tương ứng lần lượt là 5mm, 6mm, 7mm, 7.8mm và 7.8mm. Tất cả thiết kế đều có chiều dài ren 7mm. Các thông số còn lại được giữ nguyên.

Với tất cả fitting mới này, đường kính ngoài nhỏ sẽ nhỏ hơn size ghi trên tên 0.2mm, và đường kính ngoài lớn sẽ lớn hơn 2mm.

Tên của thing cũng đã được upload.

Print Settings:

Supports:

Yes

Resolution:

0.16

Filament:

Formfutura Apollox ASA
