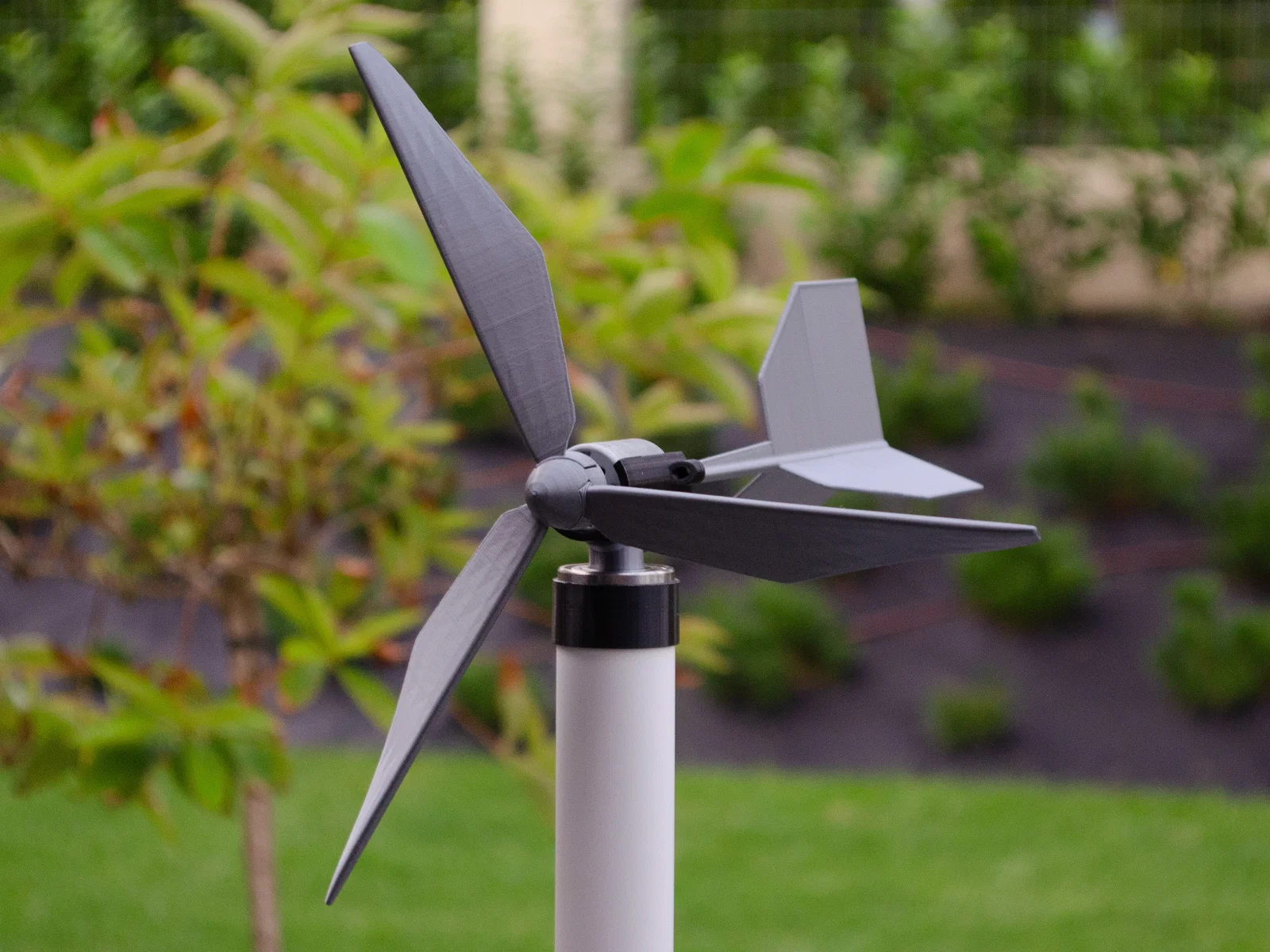

Turbine gió cơ bản (Basic Wind Turbine)

Một mẫu turbine gió cơ bản, có thể tạo ra đủ điện để thắp một bóng LED nhỏ.

Mình đã in được toàn bộ chi tiết trên Ender 3 zin bằng PLA, nên chắc hầu như máy nào cũng in ổn.

Cách in:

• Vật liệu: PLA, PETG, ASA
• Chiều cao lớp (Layer Height): 0.16 - 0.2mm, tuỳ máy bạn xử lý overhang tốt cỡ nào
• Infill: Tất cả chi tiết trừ cánh quạt (rotor blades) nên in 30% infill. Cánh quạt: 30% infill ở phần gốc và 5% từ đoạn bắt đầu của cánh trở đi.
• Không cần supports

Phần cần chuẩn bị:

• x3 ốc M3 ngắn
• x1 DC Motor 24mm trục 2mm
• x1 ống PVC 32mm
• x1 vòng bi (Bearing) 15x32mm

Cách lắp ráp:

Lắp cụm rotor và ngàm giữ motor.

Tất cả chi tiết nên ép khít (press-fit) với nhau, chỉ cần dùng lực một chút.

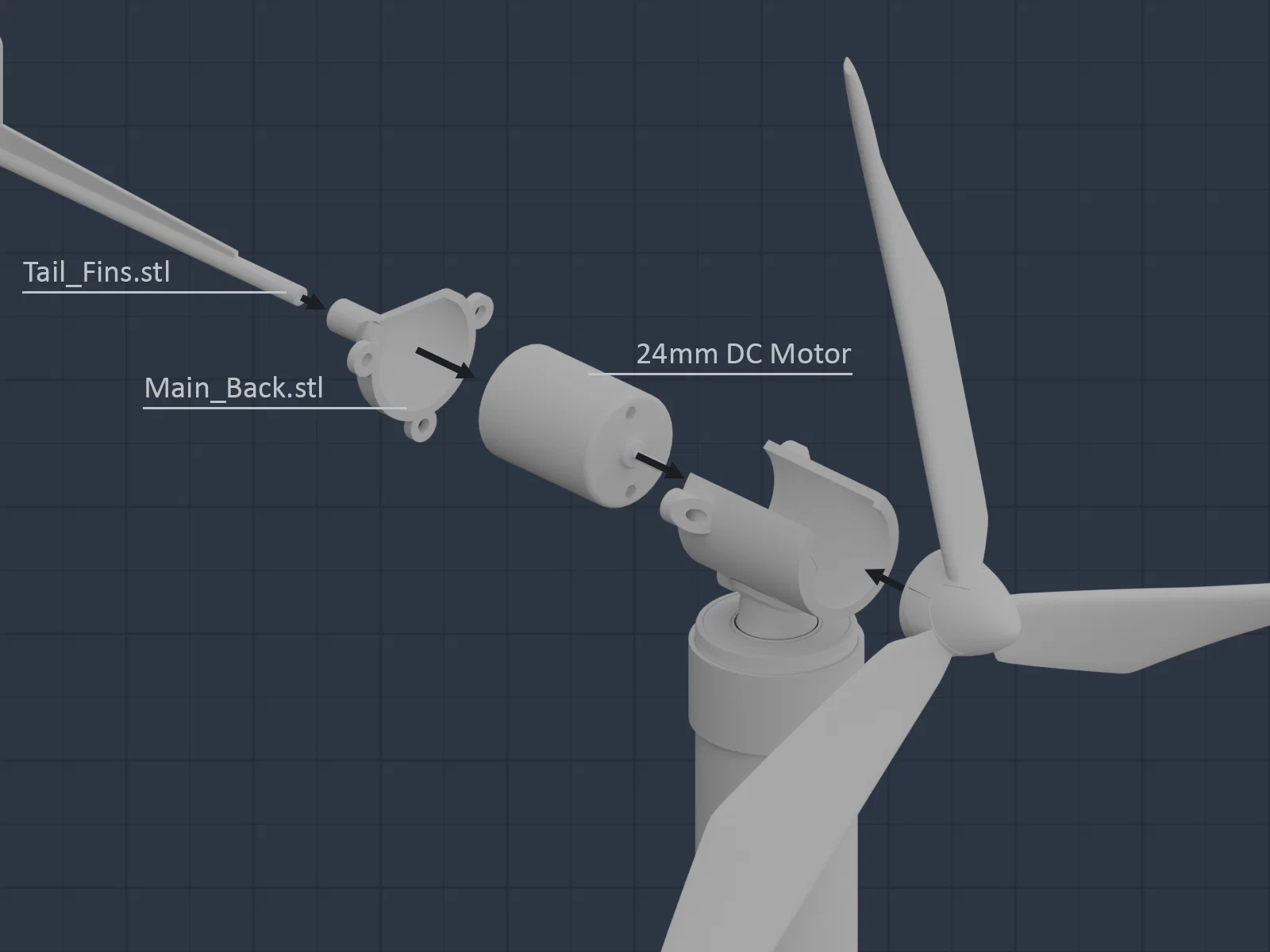

Lắp ráp hoàn chỉnh.

Main_Back cần x3 ốc M3 để bắt dính đúng cách vào Main_Hub. Các phần còn lại đều lắp press-fit.

Mình khuyên bạn nên dán keo tất cả các mối press-fit lại với nhau để turbine chịu được gió mạnh hơn.
