Bộ Adaptor Router cho Makita/Festool Guide Track
Adaptor giúp (plunge) router gắn guide bush 30mm chạy theo Makita/Festool guide rail. Có router mount, track slide và 2 locator để canh mũi cắt nằm giữa hai hàng MFT; in úp mặt, không cần support, bắt vít M4 csk.
Mô tả
Mẫu này cho phép dùng (plunge) router, gắn guide bush 30mm, để chạy dọc theo guide rail của Makita hoặc Festool. Ngoài ra, phần router mount còn được khoan lỗ để gắn trực tiếp vào Makita trim router plunge base, và router Hitachi M12V2. Có một chi tiết locator (cần 2 cái) để định vị thanh rail sao cho mũi cắt của router nằm đúng giữa hai hàng của MFT tiêu chuẩn.
File .step có kèm theo.

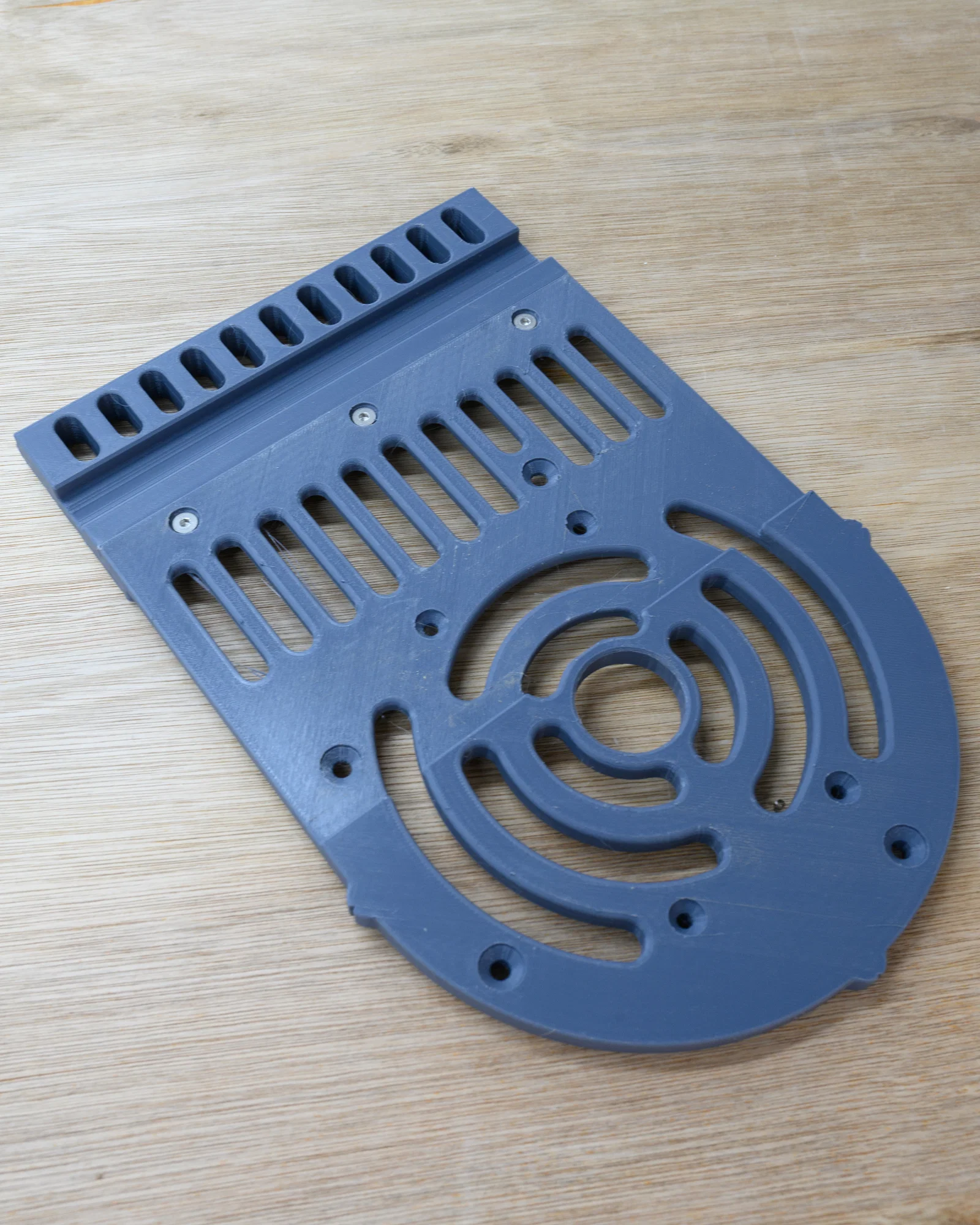

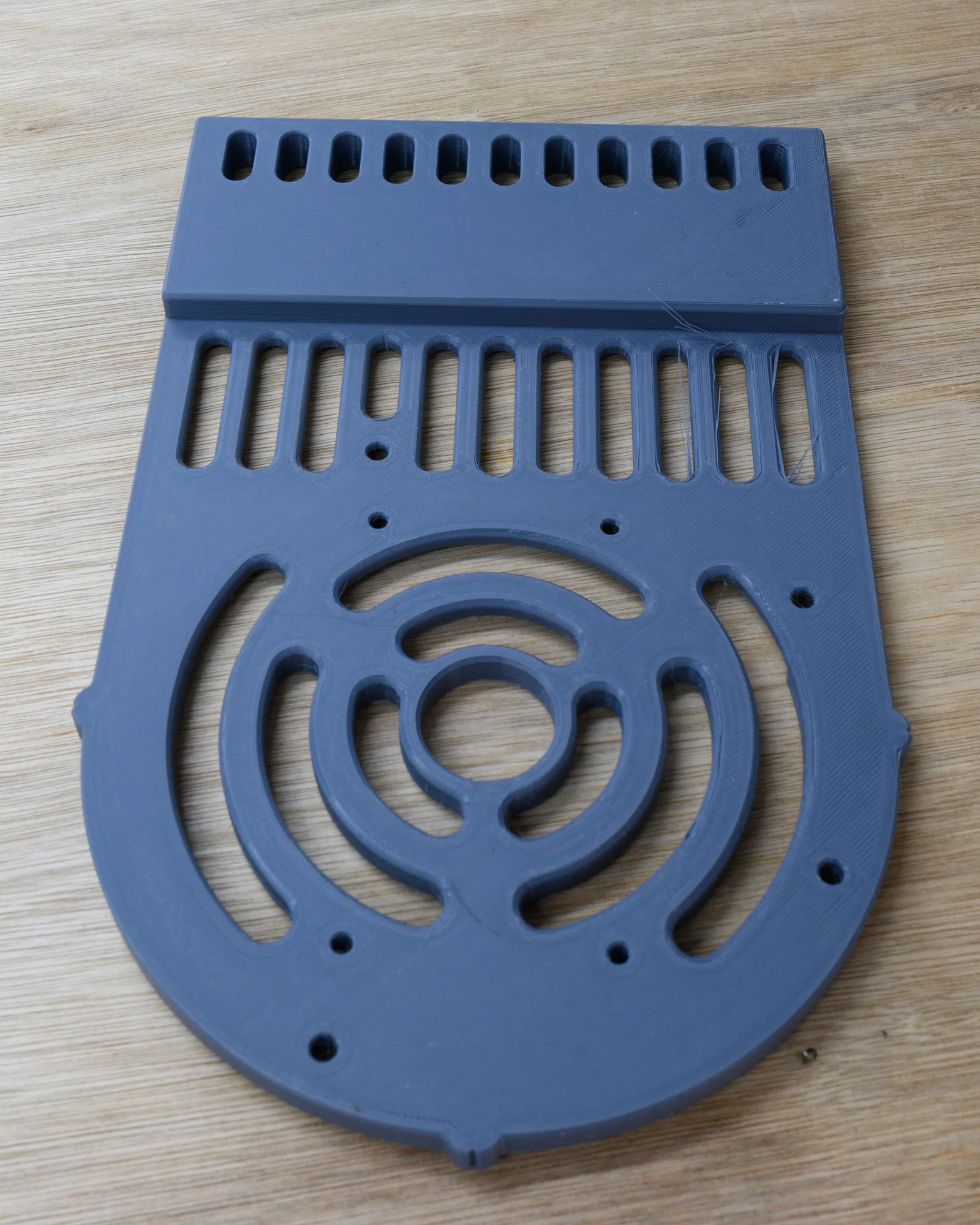

Phần guide gồm 2 chi tiết:
- Router mount (Router guide (1).stl).
- Rail guide (Track Slide.stl)
Hai phần này in riêng, đặt mặt trên úp xuống. Làm vậy sẽ không cần support. Sau đó bắt cố định hai phần lại với nhau bằng vít M4 csk và heat-set threaded inserts.
Chi tiết locator in nguyên khối, cũng đặt mặt trên úp xuống. Lỗ trên chốt định vị dùng vít M8 để gia cường cho chốt chắc hơn.
