Giá đỡ gắn tường cho bộ sạc pin Dewalt DCB115

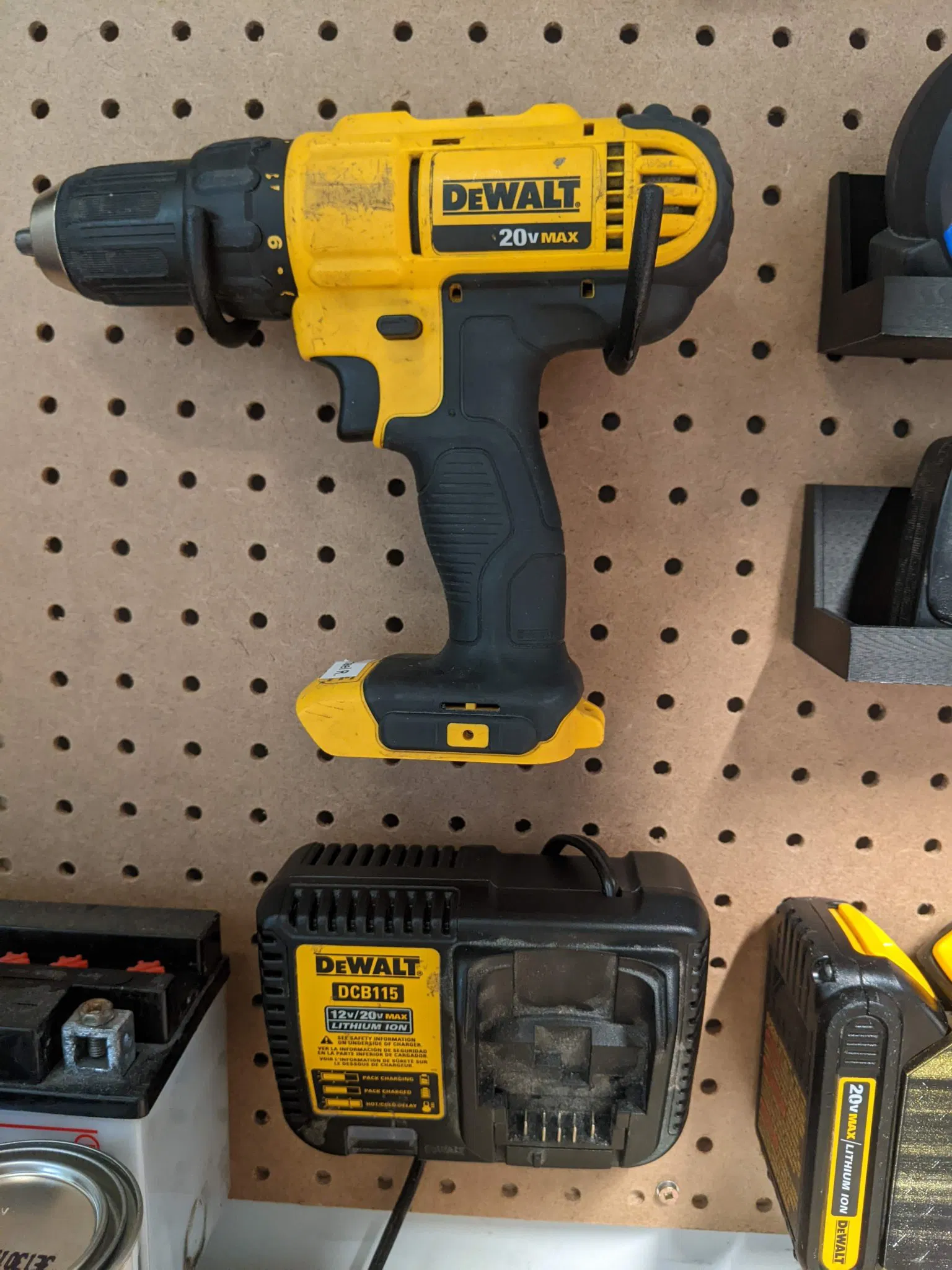

Tôi đã làm cái này để có thể gắn bộ sạc pin 20V Dewalt DCB115 của tôi lên bảng móc.

Phù hợp với khoảng cách bảng móc 1", với lỗ 0.25".

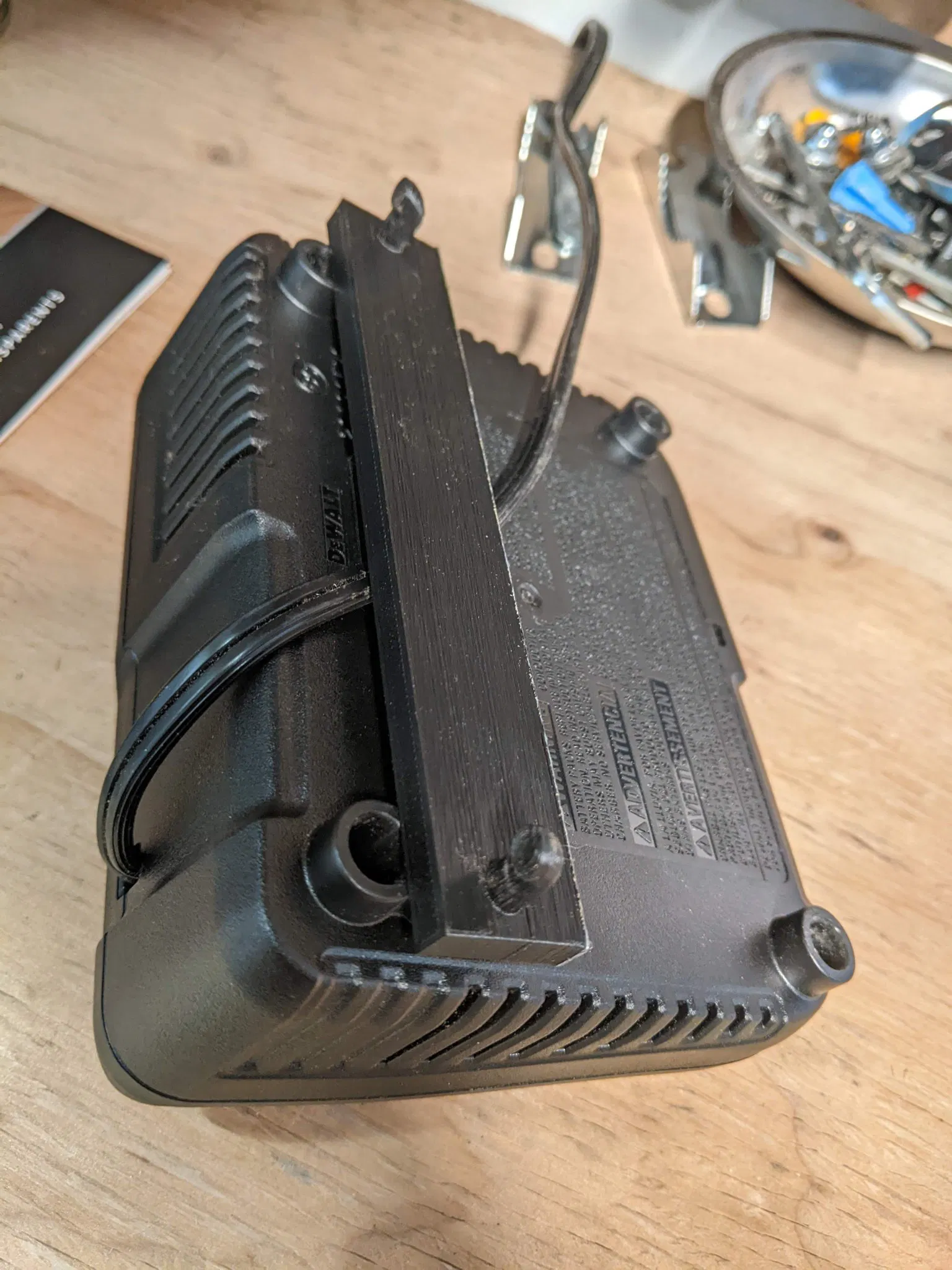

Mặt ‘trước’ có các chốt để phù hợp với một giá đỡ có khoảng cách 4 1/2", 5/8" ở phần trên rộng và đường kính 3/8" cho phần hỗ trợ ‘mỏng’. Tôi đã in cái này ban đầu và nhận thấy các chốt phía trước hơi ngắn một chút nên tôi đã làm cho chúng dài thêm 1/16" (chưa in cái này nên nếu nó vẫn quá ngắn thì hãy cho tôi biết - tôi chỉ đập cái ban đầu vào lol), vì vậy chiều dài tổng thể nên là 5/16". Độ dày của tấm chính là ¼".

Các chốt phía trước được dịch xuống một chút để nếu tôi sử dụng phần dưới với các chốt, mọi thứ sẽ thẳng hàng, vì khoảng cách trên bộ sạc của tôi là 3.5" từ trên xuống dưới.

Tôi khuyên bạn nên in cái này với độ đầy 100% xung quanh các chốt để tăng độ bền.

Có một vài tệp, cái đầu tiên là cho phần ‘trên’, sau đó có một giá đỡ khoảng cách ‘dưới’ để mọi thứ cùng cách xa nhau từ bảng móc. Tôi cũng có một ý tưởng khác cho giá đỡ khoảng cách dưới để có các chốt đi vào bộ sạc để có thêm hỗ trợ nhưng đã nghĩ rằng điều đó là không cần thiết.

Nếu bạn muốn khoảng cách khác trên các chốt phía trước hoặc phía sau, hoặc một số sửa đổi nhỏ khác, hãy cho tôi biết và tôi sẽ xem tôi có thể làm gì.
