Bộ kit APX-24 DMR cho Adventure Force Aeon Pro X

TỔNG QUAN VỀ BLASTER

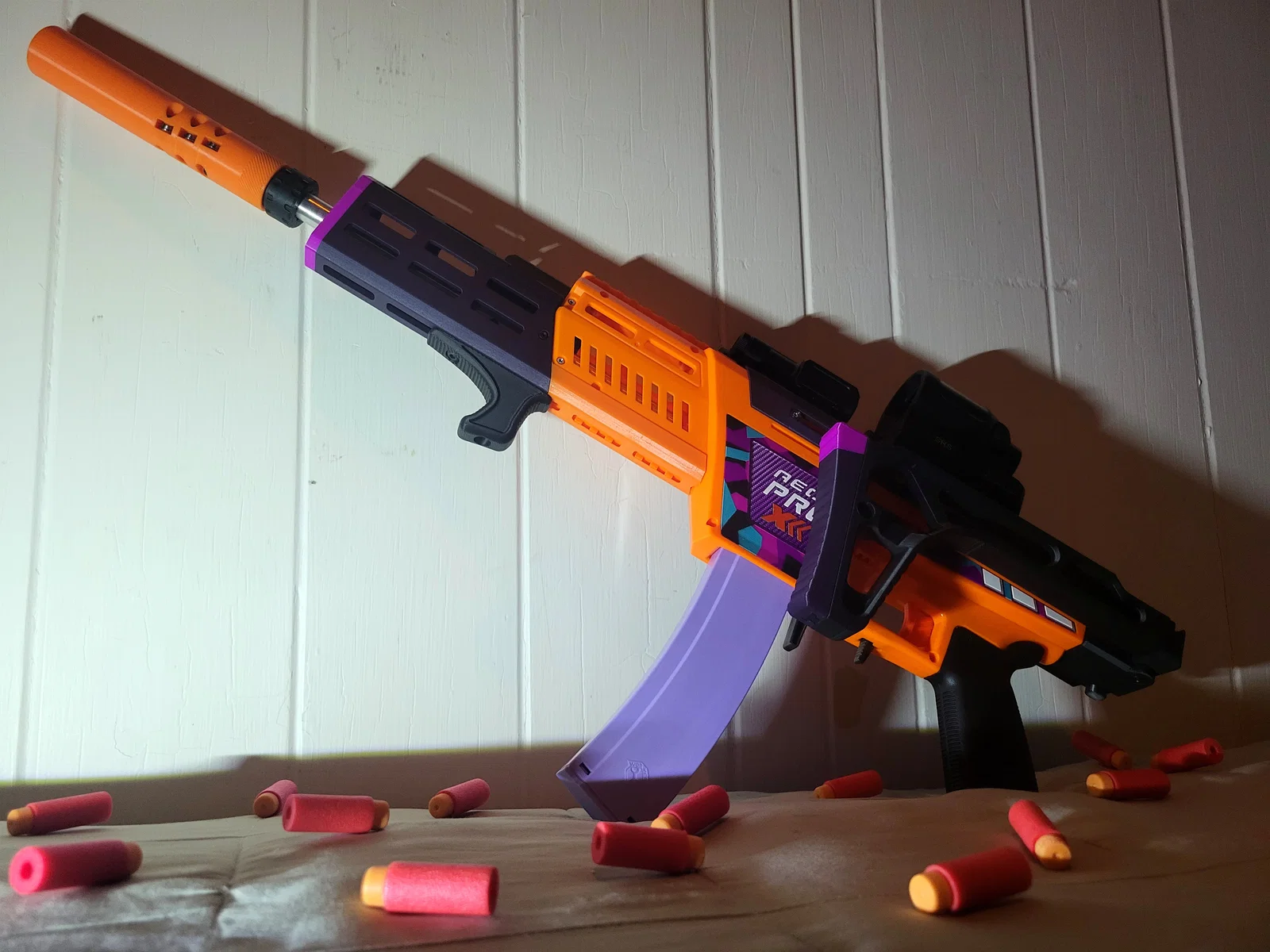

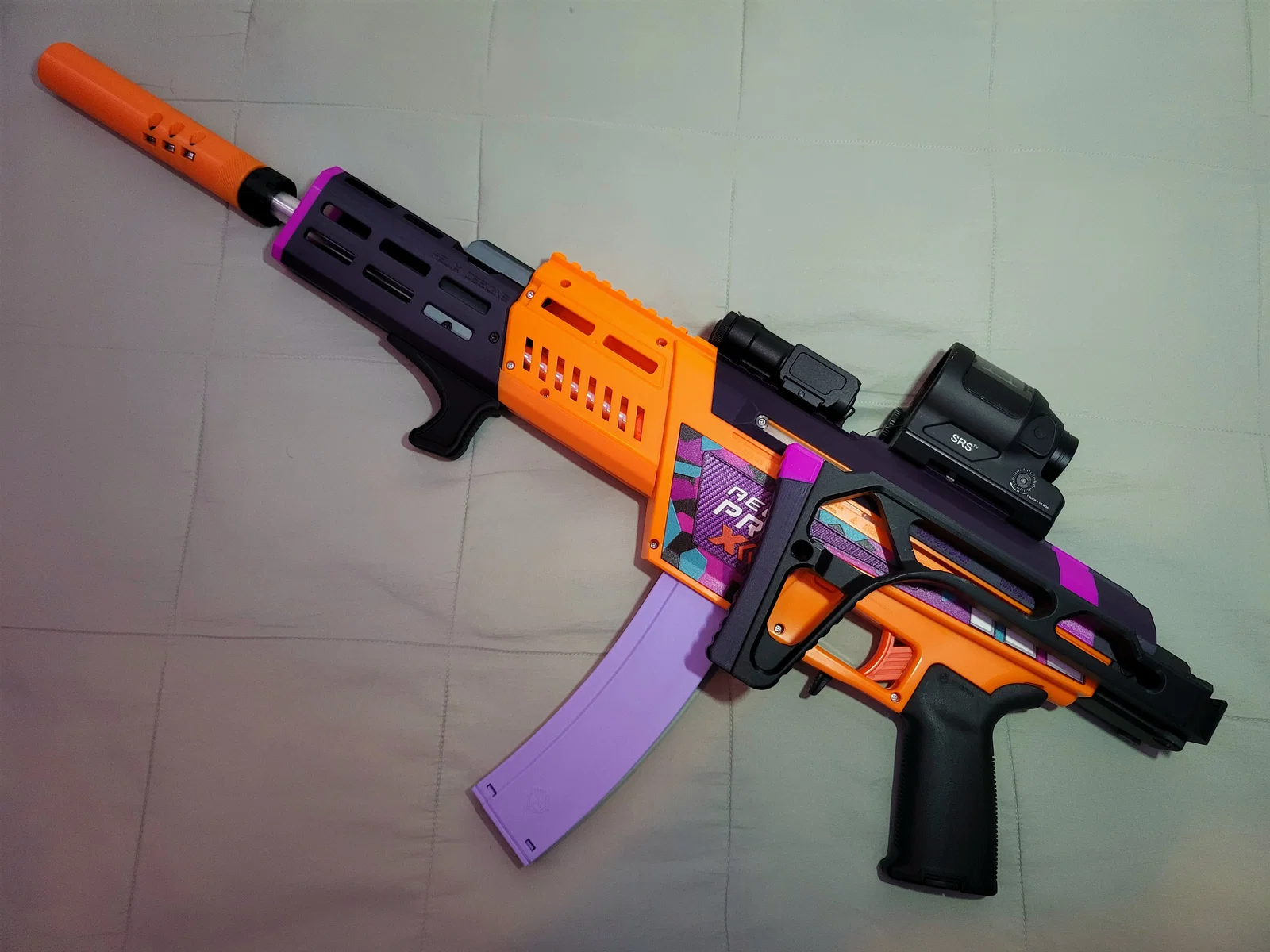

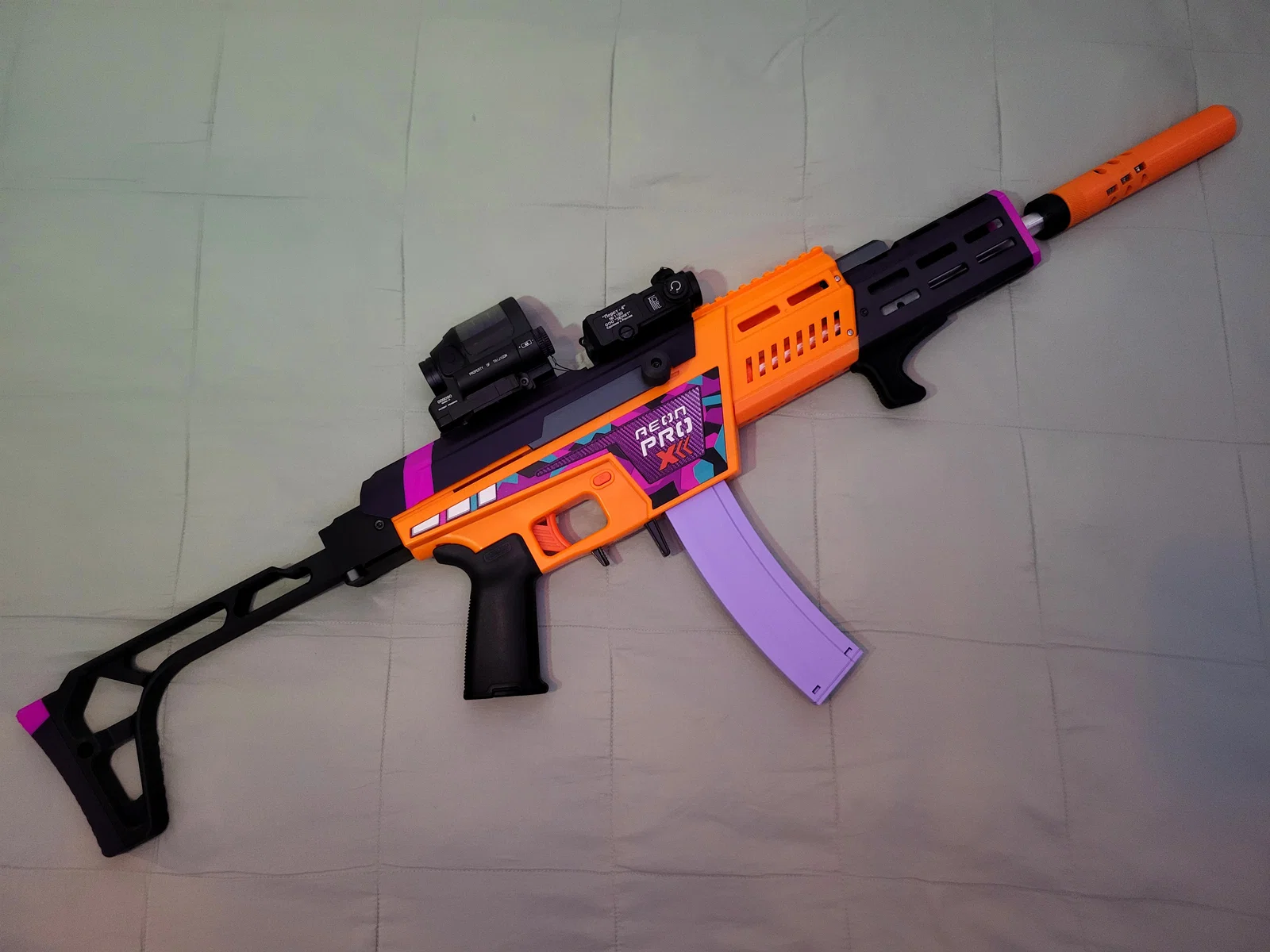

Bộ kit APX-24 DMR biến blaster Adventure Force Aeon Pro X từ một khẩu pistol lên cò (prime) phía trên thành một primary blaster “bolt action” lên cò bên hông. Bộ kit này có thể lắp dễ dàng mà không cần tháo rời toàn bộ blaster, chỉ cần tháo đúng 8 con ốc: 4 con giữ phần đầu trước (front end) zin và 4 con giữ cụm top slide. Kit này bổ sung thêm nhiều tính năng cho APX, bao gồm khả năng dùng barrel dài hơn (từ đó tăng hiệu năng), thêm nhiều M-LOK ở phần đầu blaster, kéo dài top picatinny rail, và tạo mặt đáy mượt hơn (giúp cầm nắm công thái học hơn).

Bộ kit bao gồm: extended front handguard và barrel clamp, một báng gập ngang (side folding stock), bộ chuyển đổi side prime, và một top cover. Lưu ý: top cover không thể dùng nếu không có side folding stock, và side prime conversion bắt buộc phải dùng kèm với top cover. Riêng front handguard và barrel clamp có thể dùng độc lập, không cần top cover/side folding stock/side prime. Tương tự, side folding stock cũng có thể dùng độc lập, không cần top cover/front handguard & clamp/side prime.

Lưu ý thêm: kit này được thiết kế ưu tiên cho máy in hơi lớn một chút, nên các part gốc được canh cho Bambu P1S. Tuy vậy vẫn có part thay thế cho máy nhỏ hơn với chiều cao in tối đa 250mm.

DỤNG CỤ CẦN THIẾT

Thật ra để build bộ này bạn chỉ cần: bộ lục giác hệ metric, kềm cắt, và một máy in 3D đã canh chỉnh ổn có bed 220x220mm (nói chung cỡ Ender 3 là in được). Danh sách dụng cụ khuyến nghị:

• Kềm cắt
• Bộ lục giác hệ metric
• Máy in 3D có khổ in 220x220x250mm trở lên

PHẦN CỨNG (HARDWARE)

Bộ kit được tối ưu để chạy với barrel 13mm dài 30cm, loại này bán ở đa số shop Nerf hobbyist, bao gồm Out of Darts và SilverFoxIndustries. Đây có vẻ là chiều dài barrel tối ưu cho Aeon Pro X, đạt khoảng 180FPS với lò xo zin. Các hardware còn lại bạn có thể mua ở tiệm kim khí gần nhà hoặc đặt online trên Amazon.

Ốc (SHCS là socket head cap screw):

Mô tả part:

Số lượng:

M2x12mm SHCS

2

M3x4mm SHCS

2

M3x16mm SHCS

1

M4x6mm SHCS

2

M4x20mm SHCS

2

M5x6mm SHCS

1

M5x30mm SHCS

2

Tán (Nuts):

Mô tả part:

Số lượng:

M2 Hex Nut

2

M3 Hex Nut

5

M4 Hex Nut

2

M5 Hex Nut

1

Khác:

Mô tả part:

Số lượng:

Lò xo nén đường kính 8mm

(Bắt buộc khi nén hết phải mỏng hơn 5mm)

1

Barrel 13mm dài 30cm

(Chiều dài khuyến nghị, có thể dài hoặc ngắn hơn)

1

LẮP RÁP (ASSEMBLY)

Lắp ráp khá đơn giản. Bạn sẽ không cần tháo bung toàn bộ blaster để gắn các part này. Làm theo các bước dưới đây để lắp từng phần (nếu lắp full kit thì mình khuyên làm theo đúng thứ tự):

Front Handguard và Barrel Clamp:

1. Tháo 4 con ốc đầu bake (phillips) đang giữ phần đầu trước (front end) và nhấc phần này ra. Để riêng cả 4 con ốc để lát dùng lại. Tháo barrel zin khỏi blaster.
2. Gắn Barrel Clamp vào Front Insert bằng 1 con M4x20mm SHCS và 1 tán M4.
3. Lắp 1 con M3x16mm SHCS và 1 tán M3 vào Barrel Clamp. Đừng siết chặt hẳn.
4. Đặt 2 tán M3 (mỗi bên 1 cái) vào các hốc cắt ở mặt trong của Front Insert. Các hốc này nằm trong lỗ mà barrel sẽ đi xuyên qua.
5. Luồn barrel mới của bạn vào cụm Barrel Clamp + Front Insert (để lỏng).
6. Trượt cụm barrel + Barrel Clamp + Front Insert vào blaster. Bắt lại bằng 4 con ốc bake đã để riêng lúc nãy.
7. Đẩy barrel lùi về sau hết mức có thể. Siết con M3x16mm SHCS trên Barrel Clamp. Bước này sẽ giữ barrel mới cố định.
8. Kiểm tra air seal: bịt đầu barrel bằng ngón tay và bóp cò (fire) khi không nạp dart. Nếu seal tốt, bạn sẽ không nghe gì cho tới khi nhấc ngón tay ra khỏi đầu barrel; lúc đó không khí sẽ thoát ra và plunger sẽ reset hoàn toàn.
9. Trượt Front Handguard vào và cố định bằng 2x M3x4mm SHCS.

Side Prime Conversion:

1. Tháo 4 con ốc bake đang giữ priming slide và nhấc slide ra. Để riêng 2 con ốc ngắn để lát dùng lại.
2. Trên Priming Sled, đặt 1 tán M4 vào hốc lục giác.
3. Gắn Priming Sled lên blaster bằng 1 con ốc bake ngắn zin. Con ốc này bắt trực tiếp vào plunger tube của blaster. Trong lúc lắp nhớ canh để tán M4 không rơi khỏi hốc trên Priming Sled.
4. Gắn Priming Handle lên Priming Sled bằng 1 con M4x20mm SHCS, canh phần phẳng trên Priming Sled khớp với phần phẳng tương ứng trong lỗ cắt của Priming Handle.
5. Ở phía đối diện của blaster, gắn PT Retainer bằng 1 con ốc bake ngắn zin còn lại.

Side Folding Stock

1. Gắn Stock Point vào vị trí gắn báng (stock attachment point) của blaster, bắt 2 con M4x6mm SHCS vào hai bên.
2. Đặt 2 tán M2 vào các hốc lục giác trên Latch Bottom. Cần ấn chặt cho tán vào đúng vị trí và chạm đáy hốc.
3. Đặt Latch Bottom (đã gắn hardware) vào hốc tương ứng trên Stock Point. Phần hốc chứa tán của Latch Bottom phải hướng xuống dưới.
4. Đặt Button vào hốc tương ứng ở mặt đáy của Stock Point, kèm lò xo nén 8mm vào hốc tương ứng trên Button, rồi bắt 1 con M5x30mm SHCS xuyên qua Latch Bottom vào Button. Đảm bảo con ốc siết tới đáy.
5. Dùng 2 con M2x12mm SHCS để bắt Latch Top vào Latch Bottom.
6. Dùng 1 con M5x30mm SHCS và 1 tán M5 để gắn Stock vào Stock Point. Đừng siết quá chặt vì đây là điểm pivot cho cơ cấu gập báng.

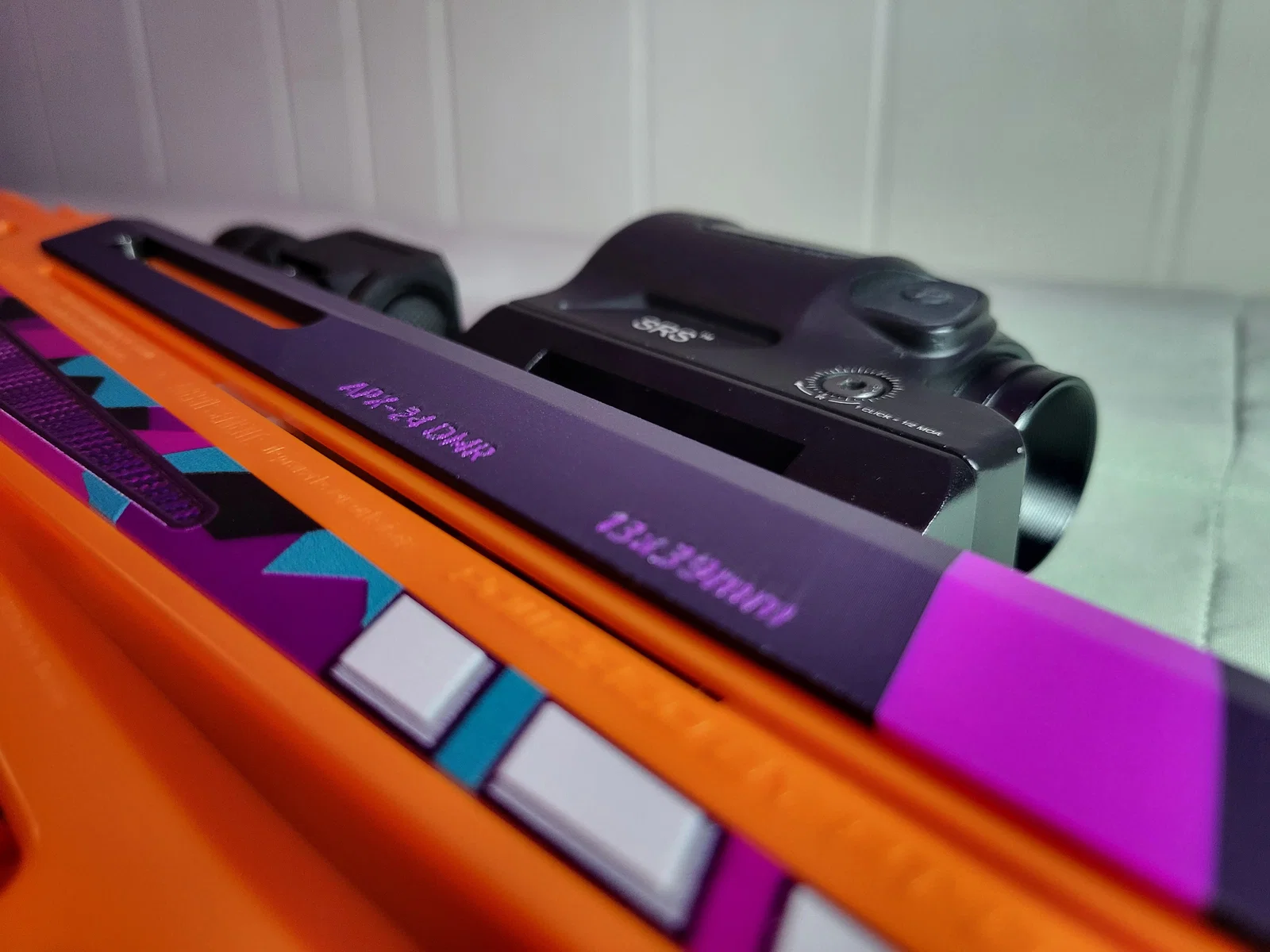

Top Cover

1. Gắn Dust Cover lên blaster. Có thể bạn sẽ cần tháo PT Retainer đã lắp trước đó để canh cho vừa. Nếu có tháo thì sau khi gắn Dust Cover xong, lắp lại PT Retainer. Khi lắp Dust Cover, đặt phần đầu trước vào blaster trước, sau đó lắc/đẩy phần còn lại về sau để khớp.
2. Canh lỗ ốc trên Dust Cover và bắt 1 con M5x6mm SHCS vào Stock Point. KHÔNG SIẾT QUÁ TAY.

IN 3D (3D PRINTING)

Tất cả part đã được canh sẵn hướng in (pre-oriented); đúng là một số part sẽ cần supports. Hướng in này cho chất lượng và độ bền tốt nhất, nên không khuyến nghị xoay lại orientation.

Mình khuyên in tất cả với tối thiểu 4 walls và 25% infill. Các part đều lợi khi in nhiều walls và infill cao; cá nhân mình in 6 walls và 50% grid infill.

Riêng PT Retainer sẽ lợi khi dùng tùy chọn single wall cho các bề mặt top surfaces. (Có trong Bambu Studio, còn các slicer khác thì mình không chắc có tùy chọn này hay không.) Các part khác không hưởng lợi (trừ khi nhìn đẹp hơn) khi bật tùy chọn này.

Các part cần supports:

• Front Insert
• PT Retainer
• Priming Handle
• Latch Top
• Latch Bottom
• Stock Point
• Stock
• Dust Cover (khuyến nghị dùng tree supports; bạn sẽ cần support ít nhất phần picatinny rail. Có thể cần thêm support tùy khả năng xử lý overhang và bridges của máy bạn.)
