SRP-2 Recoiling Foam Dart Blaster – Pistol flywheeler dùng Talon mag

CẬP NHẬT 17/08/2023: Đã cập nhật Build Guide từ v0.1 lên v0.2. Bản này bổ sung thêm thông tin và link ở phần electronics và internals trong Parts List, cụ thể là thêm đúng loại pin cần để vừa trong khoang pin của blaster này. Phần Hardware trong mô tả cũng được chỉnh nhẹ để trỏ rõ hơn tới Build Guide.

CẬP NHẬT 16/08/2023: Đã chỉnh phần Contact Me trong mô tả để nói rõ cách DM mình. Thường thì mình sẽ không nhận các lời mời kết bạn ngẫu nhiên, nên hiện tại vui lòng tham gia server Discord /r/Nerf được link bên dưới.

TỔNG QUAN VỀ BLASTER

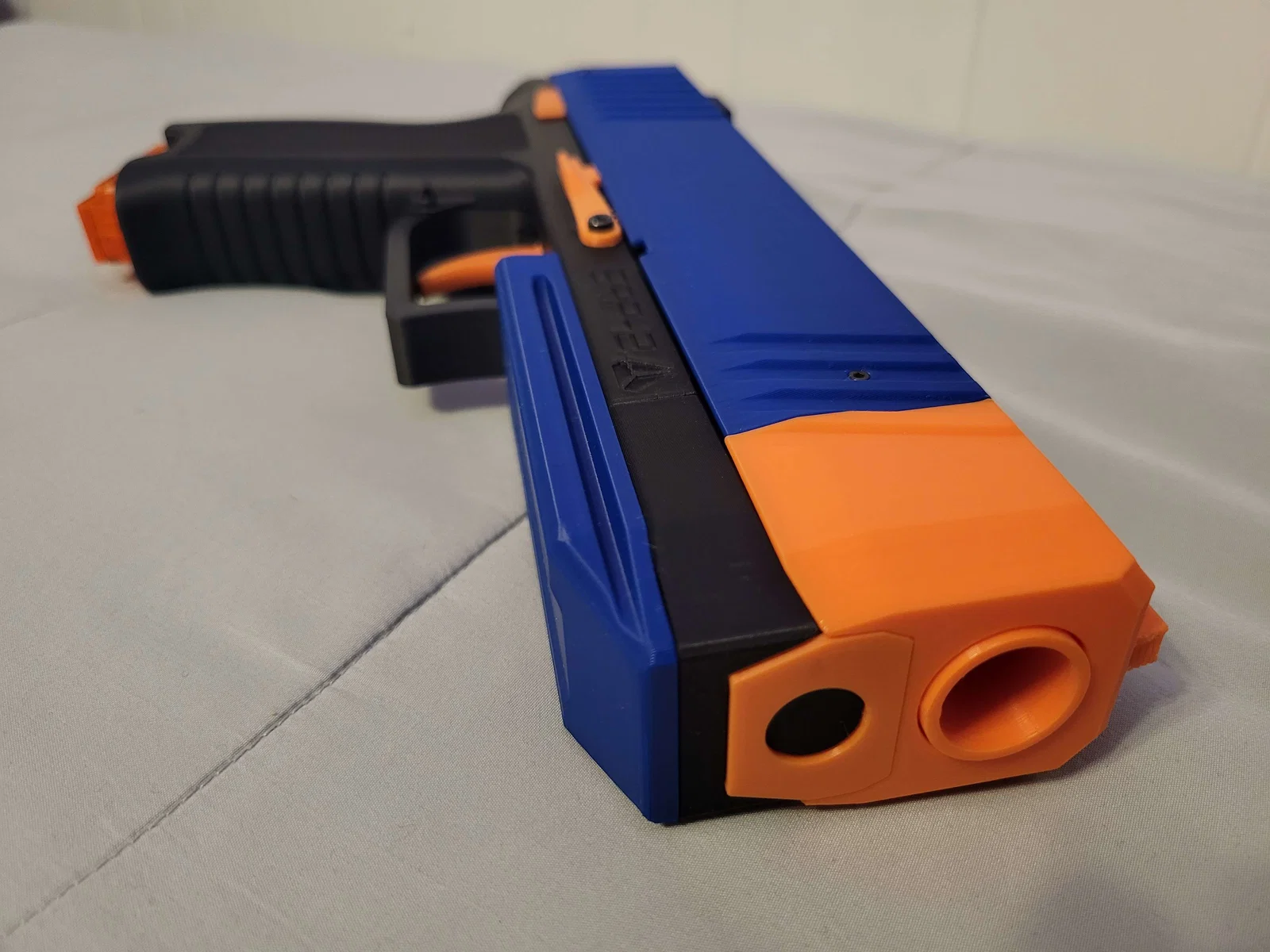

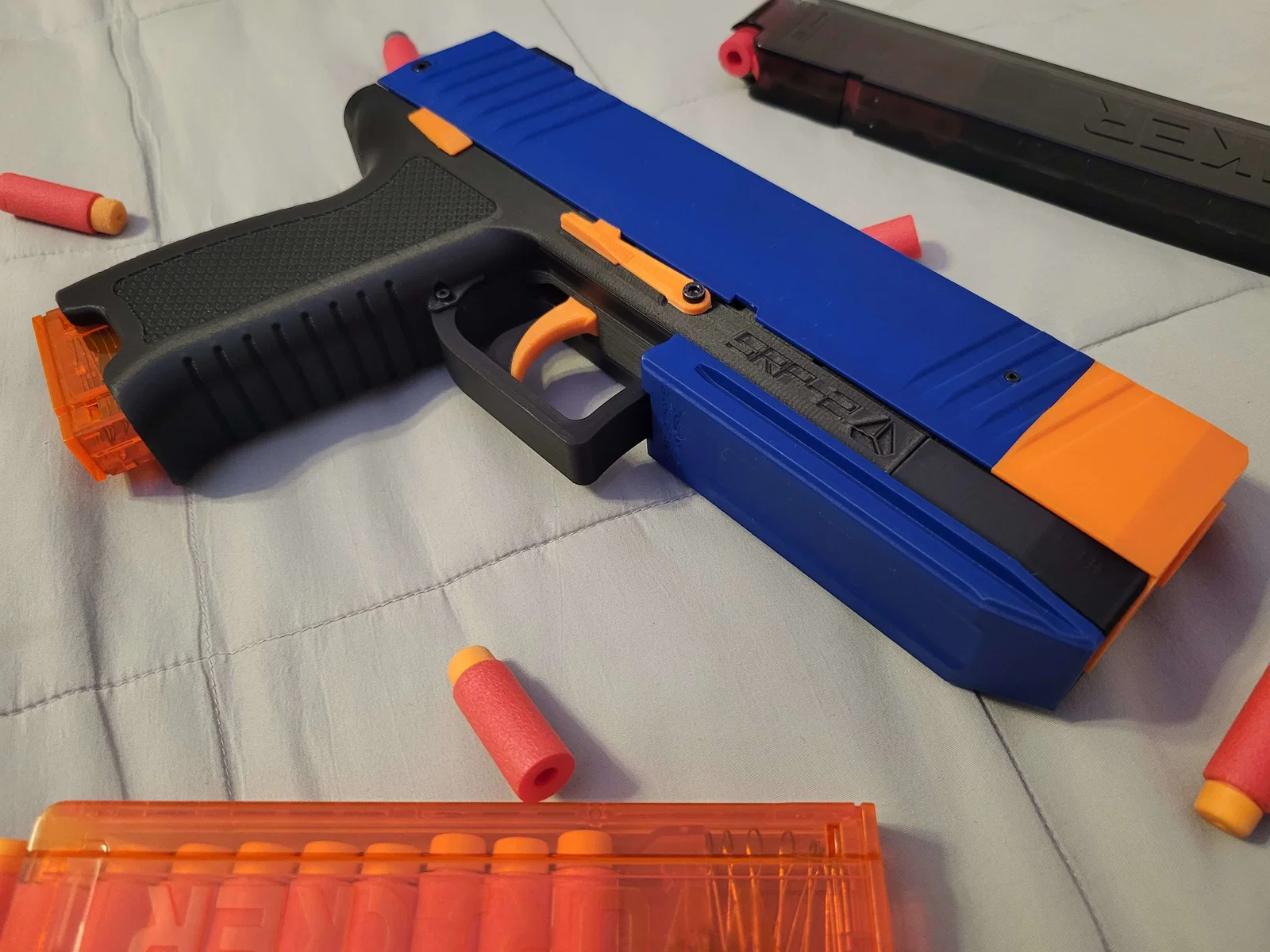

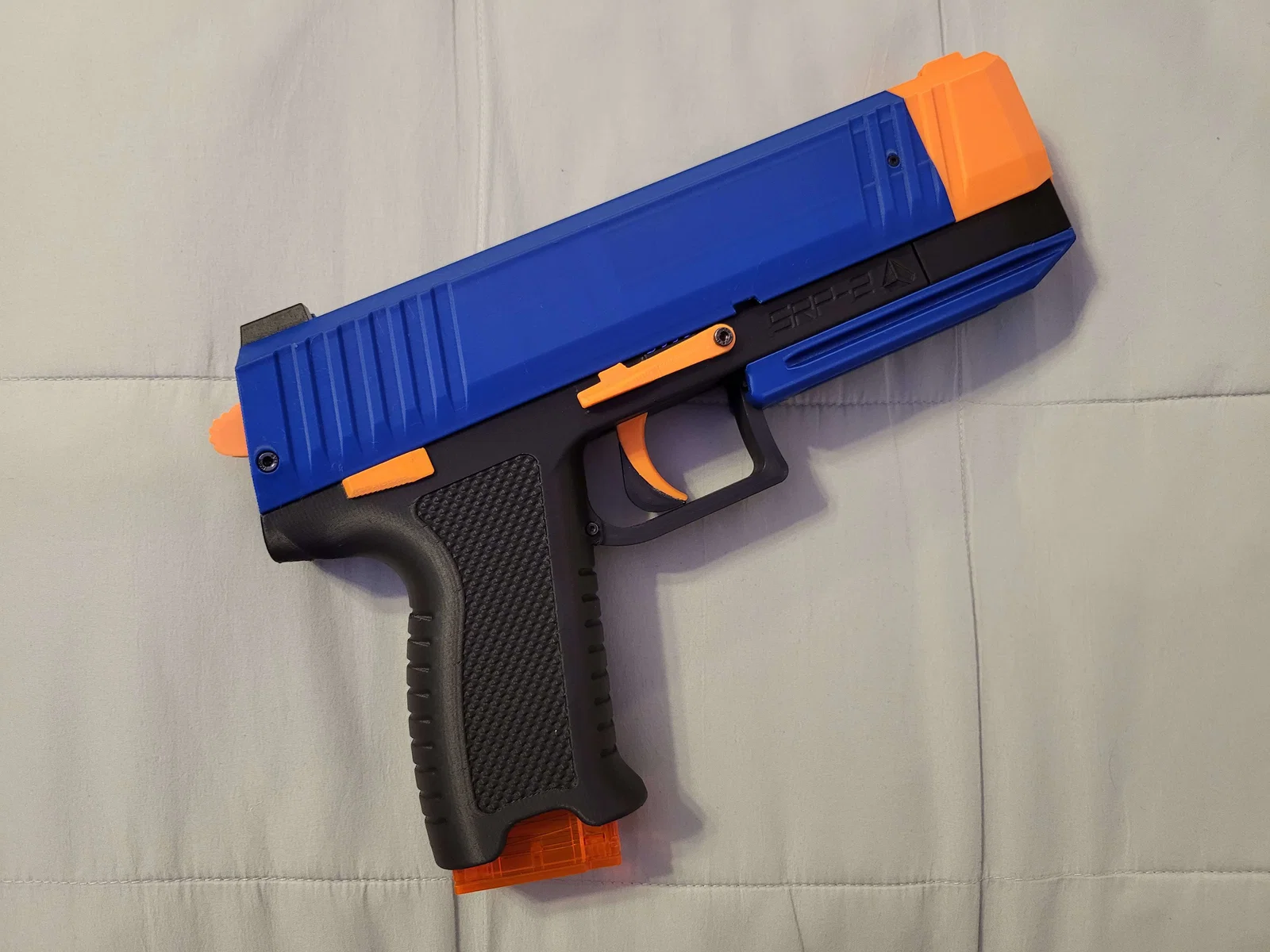

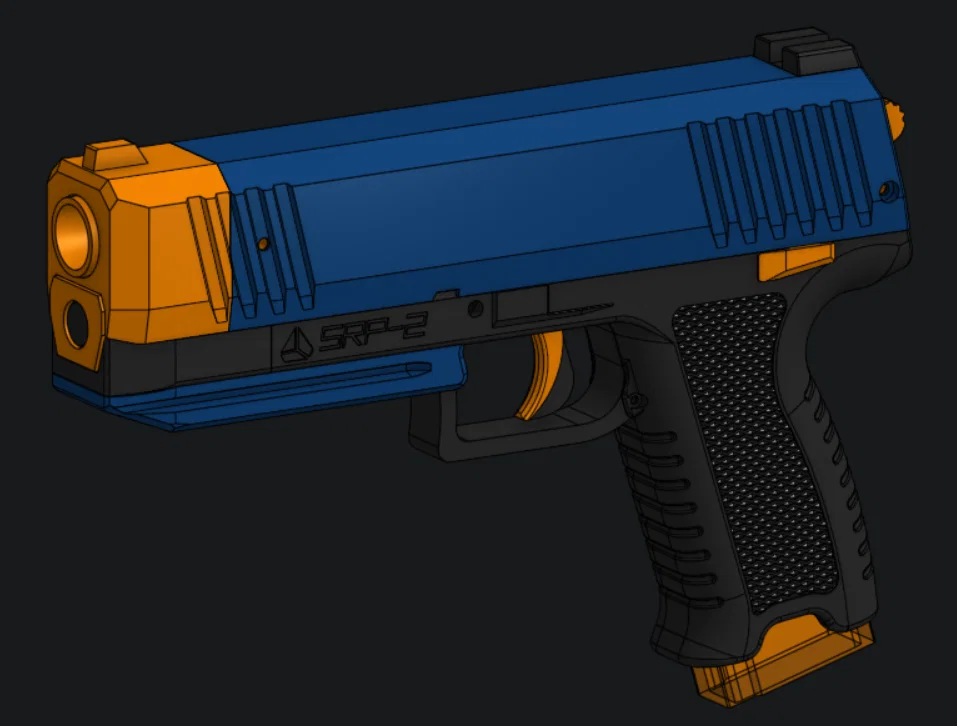

SRP-2 là một flywheeler pistol bắn half dart, dùng được Talon mag thẳng và có slide giật lùi khi bóp cò. Thiết kế dùng motor 130 và nightingale flywheels, hứa hẹn trải nghiệm pistol “đã tay” hơn với FPS có thể lên tới trên 110. Mình thiết kế cây này kiểu như một phiên bản Dessert Pigeon Mk8 hiện đại của MHP. Giống Dessert Pigeon Mk8 ở chỗ: slide giật theo cò, có slide lock, dùng Talon mag thẳng, và là micro-flywheeler. Tuy nhiên SRP-2 được làm lại từ đầu với góc cầm thoải mái hơn, ngoại hình lấy cảm hứng từ HK, dùng phần cứng dễ kiếm hơn, và tổng thể gọn hơn Dessert Pigeon.

Khay pin được thiết kế để vừa pin Nightingale, và gần như chỉ vậy thôi. Mình biết loại pin 3S 550mAh 80C là vừa, và nhìn chung đủ để chạy blaster này vì chỉ cấp điện cho 2 motor.

Blaster có nhiều chi tiết có thể thay đổi dễ dàng để custom, và mình cũng có kèm file STEP để bạn tự thiết kế phụ kiện/attachment cho tiện!

DỤNG CỤ CẦN THIẾT

Về cơ bản, để build cây này bạn chỉ cần một bộ lục giác hệ metric, mỏ hàn, kềm cắt, và một máy in 3D đã canh chỉnh ổn có bed 220x220mm (tức gần như mọi máy tầm Ender 3). Tuy nhiên vì đây là blaster in 3D, có thể bạn sẽ phải chà nhám và tỉa một số chi tiết. Bộ dụng cụ gợi ý:

• Kềm cắt
• Bộ lục giác hệ metric
• Mỏ hàn
• Thiếc hàn
• Kềm tuốt dây
• Máy in 3D với khổ in 220x220x250mm
• Đầu/đồ nghề gắn heat set insert cho mỏ hàn
• Keo cyanoacrylate
• Giấy nhám và/hoặc dũa tay

Nếu bạn mua bộ heat set insert theo link, trong kit thường có kèm vài đầu tip có thể vừa với một số mỏ hàn. Dùng mấy tip này sẽ làm việc gắn heat set insert dễ hơn rất nhiều; tin mình đi, bạn không muốn phải xử lý insert bị cắm lệch đâu.

PHẦN CỨNG (HARDWARE)

SRP-2 cần rất ít phần cứng “đặc thù”; chủ yếu dùng ốc/vít hệ metric phổ biến và heat-set inserts, bạn có thể tìm trên Amazon theo các link trong parts list của build guide đi kèm. Các lò xo dùng trong bản build này là từ một bộ spring kit mình mua ở Home Depot; trong parts list của build guide mình có ghi kích thước gần đúng cần thiết cho lò xo nếu bạn không có Home Depot gần nơi bạn ở. Lưu ý là trigger reset, lực cò (trigger weight) và lực nút nhả băng (magazine release weight) đều được thiết kế dựa trên mấy lò xo Home Depot này; nếu dùng lò xo quá nhẹ thì blaster có thể hoạt động không đúng hoặc kẹt rất nhiều.

Danh sách linh kiện đầy đủ (parts list) cho blaster này nằm trong Build Guide. Bạn có thể tìm Build Guide ở mục files của model này. Parts list có đầy đủ hardware, electronics và các bộ phận internal khác cần thiết.

LẮP RÁP (ASSEMBLY)

Build guide đi kèm sẽ hướng dẫn bạn lắp ráp blaster này. Build guide hiện vẫn là WIP, nên nếu bạn có góp ý hoặc thấy lỗi chính tả, vui lòng liên hệ mình.

Một số chi tiết có thể cần dán keo, chà nhám, và các thao tác khác. Đây là một bản build phức tạp hơn nhiều so với NSP-1k hay Gryphon, vì có nhiều chi tiết chuyển động bên trong và cần dung sai/lắp khít khá “chặt” để chạy đúng. Bạn có thể phải chỉnh những phần như feed ramp để cấp đạn đúng, vì thiết kế này cơ bản là ép dart đi ra khỏi Talon thẳng theo một góc khá lạ. Việc này cần test và chà nhám để đủ mượt, giúp dart được bẻ hướng ổn định vào flywheels.

Build guide chủ yếu là tài liệu tham khảo khi lắp, và bạn có thể cần không làm y chang 100% để blaster ráp khít và chạy đúng. Nhắc lại: đây không phải bản build dành cho người mới! Nếu bạn thật sự bí, hãy liên hệ mình theo các cách ở cuối mô tả này.

IN 3D (3D PRINTING)

Với bản blaster cơ bản, bạn chỉ cần in khoảng 30 part. Thời gian chạy máy sẽ tầm khoảng một tuần và tốn khoảng 1.25kg filament. Mình đã nhóm file theo màu. Vui lòng in các part màu cam bằng filament màu cam và các part còn lại bằng màu sáng; blaster này có thể bị hiểu lầm là súng thật nếu in màu tối!

Nếu bạn dự định chạy blaster liên tục trong thời gian dài, mình khuyên nên in ít nhất là frame, slide và flywheel cage bằng PETG, vì motor có thể làm nóng chảy nhựa. Cá nhân mình chưa gặp hiện tượng chảy khi dùng PLA, nhưng mình cũng chưa bắn quá 50 viên liên tục trong thời gian ngắn. (Mình chỉ có bấy nhiêu băng thôi, chắc đây là cái cớ để mua thêm…)

Có một số vấn đề khi in vài part chính (primary color) cao, nên mình có kèm các file có thêm adhesion aids. Mình từng bị vài part cao bong khỏi build plate khi đã in được 95%, rất bực và tốn filament. Tùy máy in của bạn, có thể bạn cần hoặc không cần mấy cái này.

Tất cả file chính đều đã được pre-oriented, nên bạn không cần đau đầu canh hướng đặt. Đây là hướng tối ưu mà mình tìm ra. Phần lớn chi tiết có thể in không cần support, tuy nhiên một số sẽ cần support từ build plate, ví dụ như Frame và Dart Guide. Toàn bộ blaster này được thiết kế để in với layer height 0.2mm. Dưới đây là setting in khuyến nghị cho từng nhóm part:

• TẤT CẢ PART MÀU PHỤ (SECONDARY COLOR):
  • 4 walls
  • Octet infill pattern
  • 60% infill density
• TẤT CẢ PART MÀU CHÍNH (PRIMARY COLOR):
  • 4 walls
  • Octet infill pattern
  • 100% infill density
• TẤT CẢ PART MÀU CAM:
  • 4 walls
  • Octet infill pattern
  • 60% infill density

PHỤ KIỆN, THAM KHẢO, VÀ CÁC PART THỬ NGHIỆM

Mình có kèm file STEP cho barrel, battery tray, và hầu như toàn bộ các chi tiết của slide để bạn dễ thiết kế part thay thế và custom blaster! (File STEP chỉ được cung cấp cho mục đích phi thương mại, theo giấy phép Creative Commons của blaster này.)

Cũng có một vài part thử nghiệm được kèm theo:

• Slide có ngàm RMR
  • Mình không chắc cái này hoạt động tốt không; cá nhân mình thấy RMR nhìn hơi “kỳ” trên SRP-2 vì pistol khá to mà RMR lại nhỏ. Nhưng bạn vẫn có thể gắn lên slide. Lưu ý: cái này có thể làm cò nặng hơn, vì lúc này bạn không chỉ kéo mỗi slide mà còn kéo theo cả một cái sight kim loại gắn trên đó.
• Threaded Barrel
  • Cho phép dùng model suppressor đi kèm. Điều mình lo nhất là nếu có một món đủ nặng treo ở đầu barrel, bạn có thể làm gãy phần ren nếu quăng/khua blaster mạnh tay. Tham khảo: ren là M22-2.2.

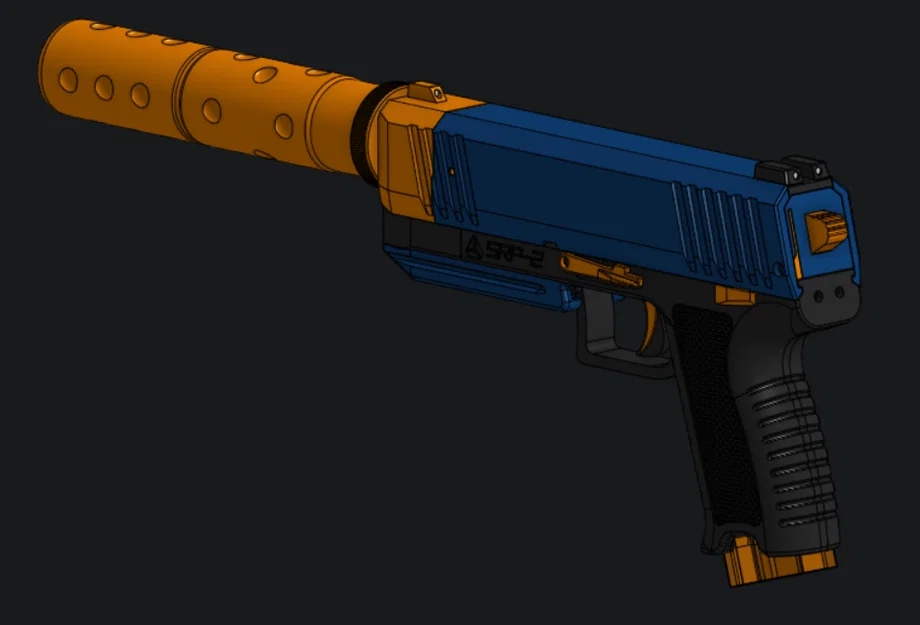

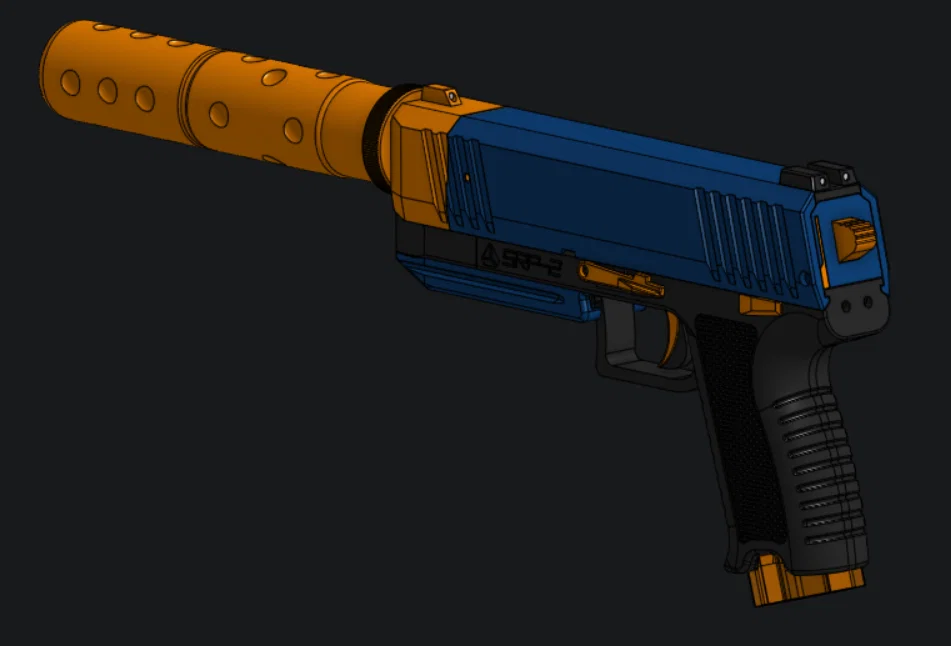

• Suppressor
  • Model được dựng tương đối theo suppressor hay thấy trên HK Mk23 SOCOM. Nếu bạn muốn dùng, mình khuyên làm part này nhẹ nhất có thể. Infill thấp có lẽ là lựa chọn tốt để giảm nguy cơ làm gãy barrel.
• Sight Inserts
  • Một vài miếng insert cho các lỗ trên bộ sight zin. Trên cây SRP-2 của mình, mình in mấy miếng này bằng filament glow in the dark, về cơ bản giả lập kiểu tritium sights nhưng không có vụ “bức xạ” phiền phức. Khuyến nghị in màu tương phản với các part sight còn lại.

GÓP Ý, CÂU HỎI, HOẶC GẶP LỖI? LIÊN HỆ MÌNH!

Mình có trên Reddit và Discord, nhưng hoạt động nhiều nhất là trên Discord. Bạn có thể tìm mình ở server Discord /r/Nerf, và nếu cần thì DM mình. Nếu bạn có làm cây này, mình rất muốn được biết!

Discord username của mình là: @brooklyn_tony198

Reddit username của mình là: u/BrooklynTony198

Lưu ý: thường thì mình sẽ không nhận friend request chỉ để DM; để DM mình trên Discord, vui lòng tham gia server Discord /r/Nerf trước rồi nhắn mình trong đó.

NẾU BẠN MUỐN BÁN HARDWARE KITS HOẶC CÁC THÀNH PHẦN IN SẴN CỦA BLASTER NÀY, VUI LÒNG LIÊN HỆ MÌNH TRƯỚC.

KHÔNG có file nào của mình được phép dùng hoặc bán bởi Frontline Foam; bằng việc tải file, bạn đồng ý rằng bạn không phải Frontline Foam và/hoặc không liên quan tới Frontline Foam hoặc Derrikk Sun.
