NSP-1k Foam Dart Blaster

UPDATE 2/1/2024: Đã upload và set ảnh bìa đẹp hơn.

UPDATE 8/16/2023: Chỉnh lại phần Contact Me trong mô tả để nói rõ cách nhắn DM cho mình. Thường thì mình sẽ không nhận mấy lời mời kết bạn ngẫu nhiên, nên tạm thời bạn hãy join server Discord /r/Nerf được link bên dưới.

UPDATE 7/20/2023: Sửa một số lỗi chính tả trong mô tả này, vì hình như tới giờ mình mới nhận ra là mình viết “Metric” với chữ “x” thành “Metrix”. Không có gì để bình luận thêm.

UPDATE 4/30/2023: Sửa lại khoảng cách cho bracket HOLDster. Trước đó mình tưởng khoảng cách là 60mm, nhưng giờ đã đúng là 95mm.

TỔNG QUAN VỀ BLASTER

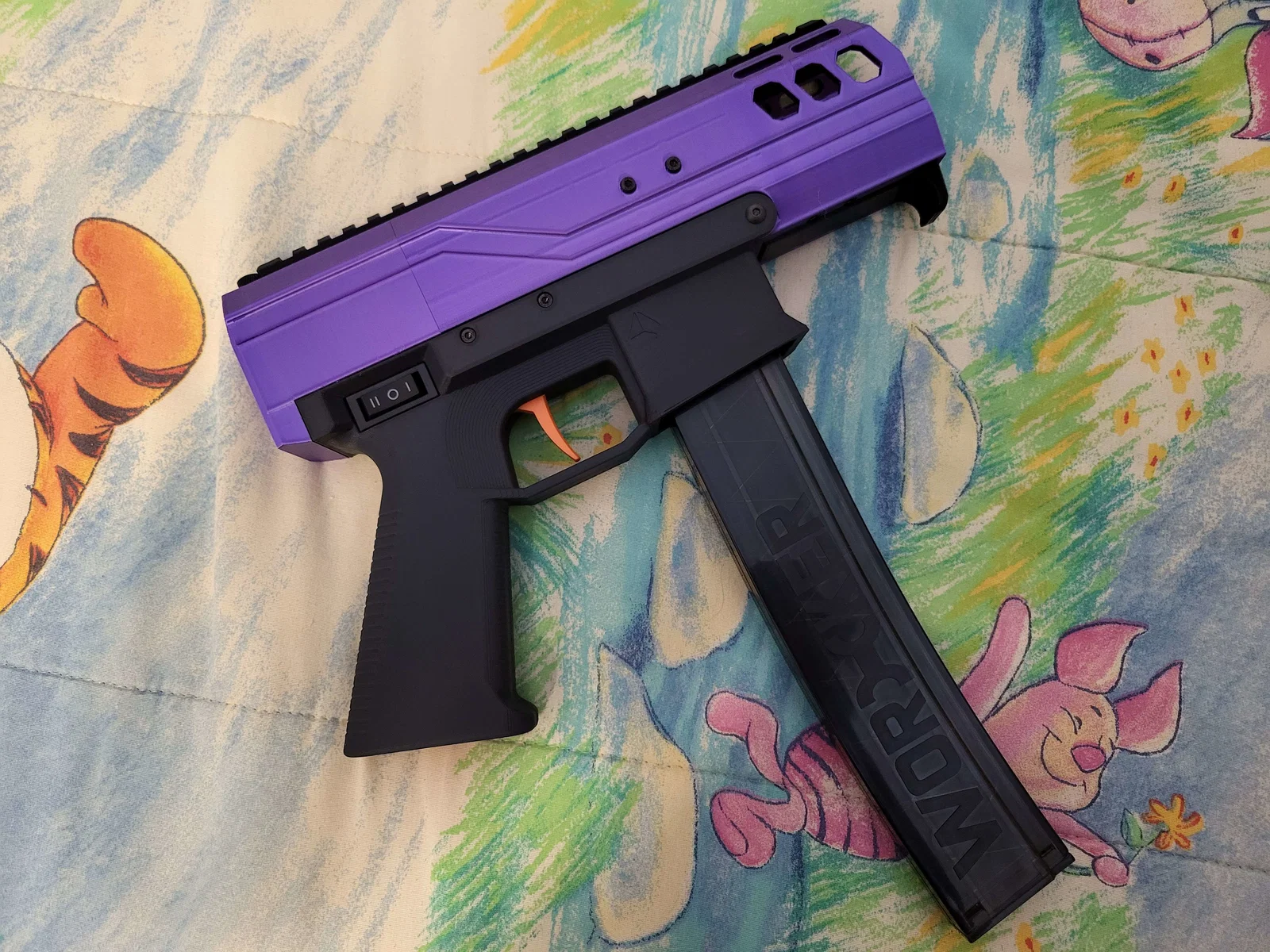

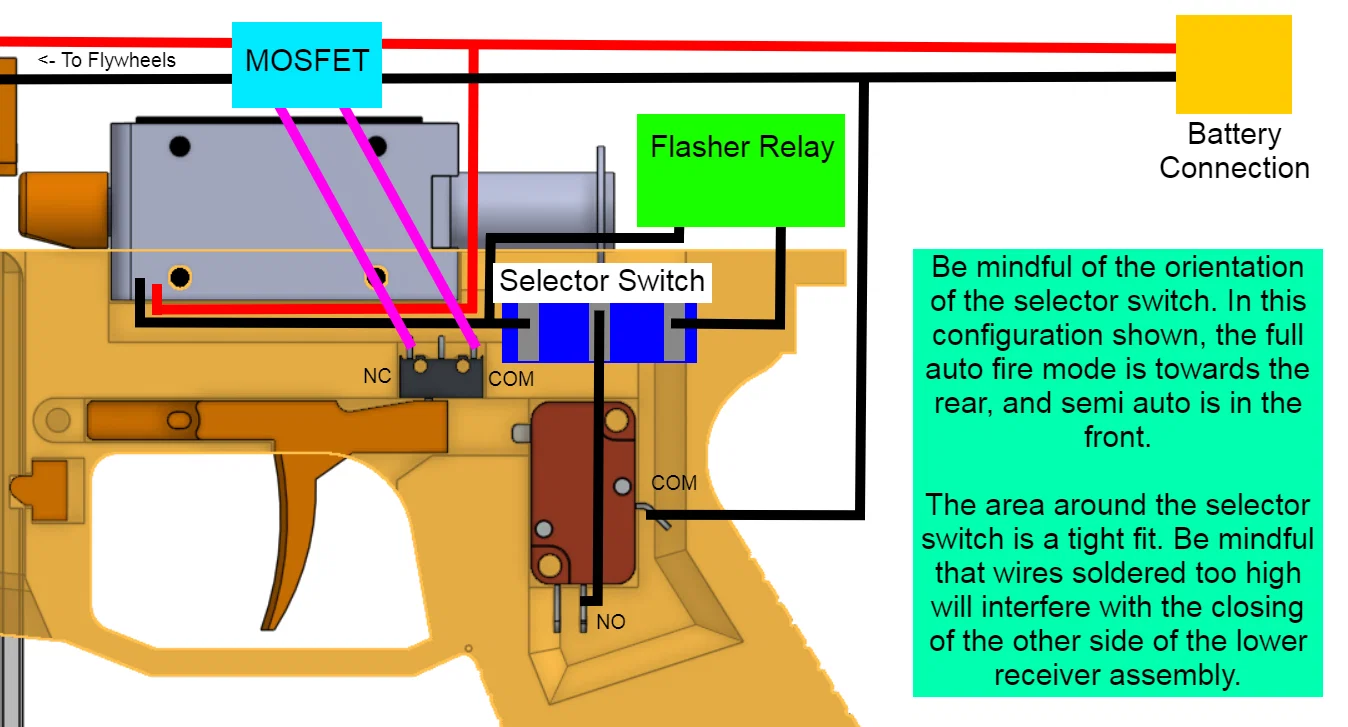

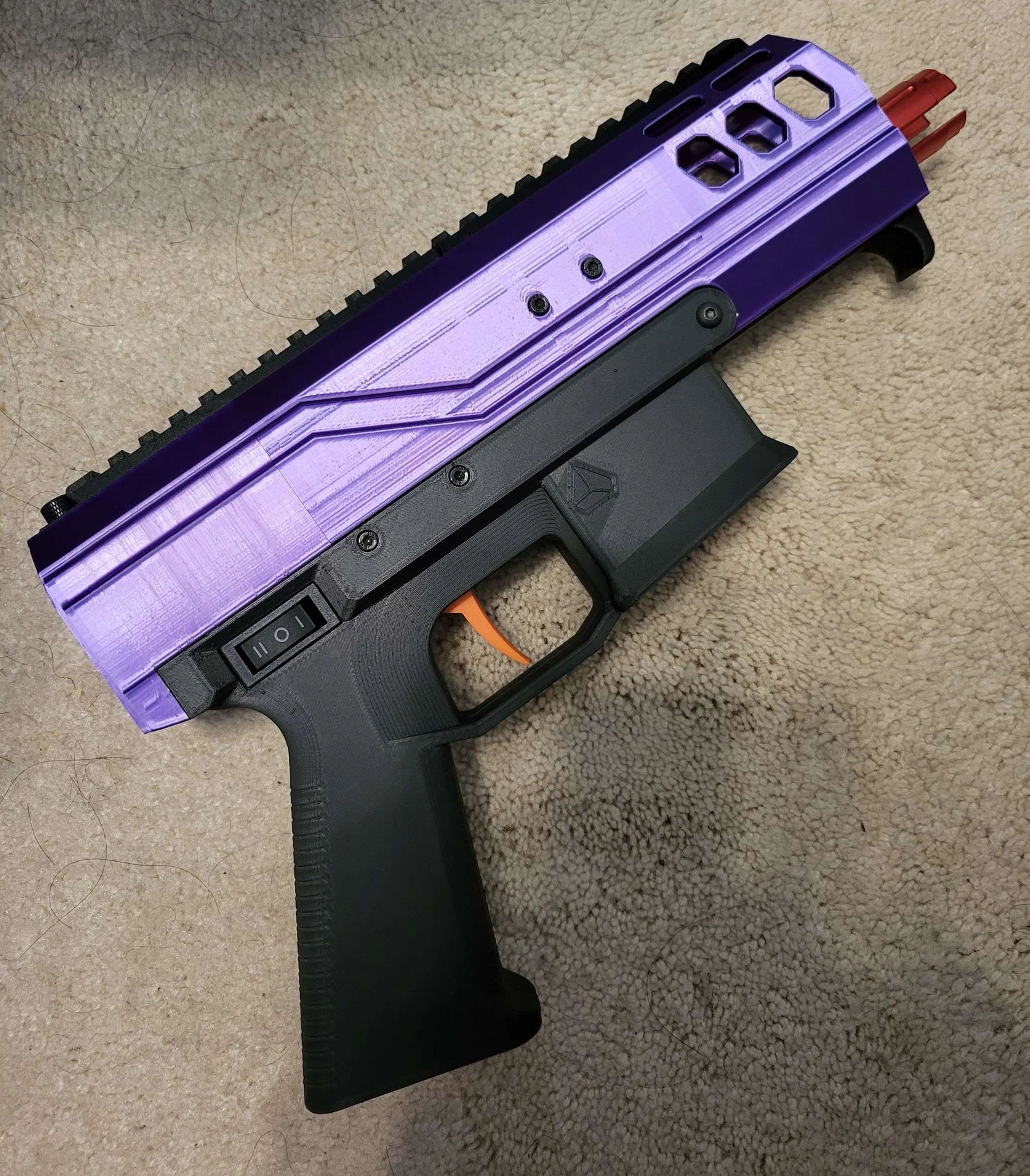

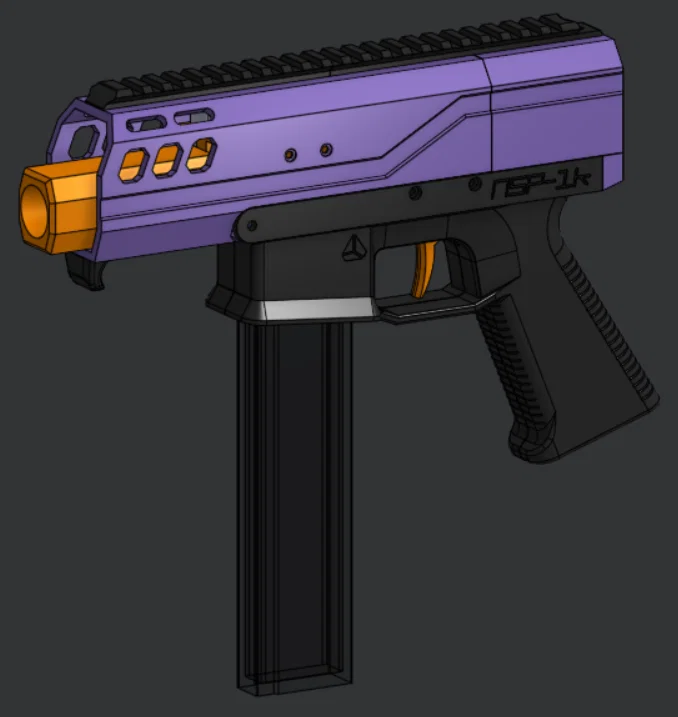

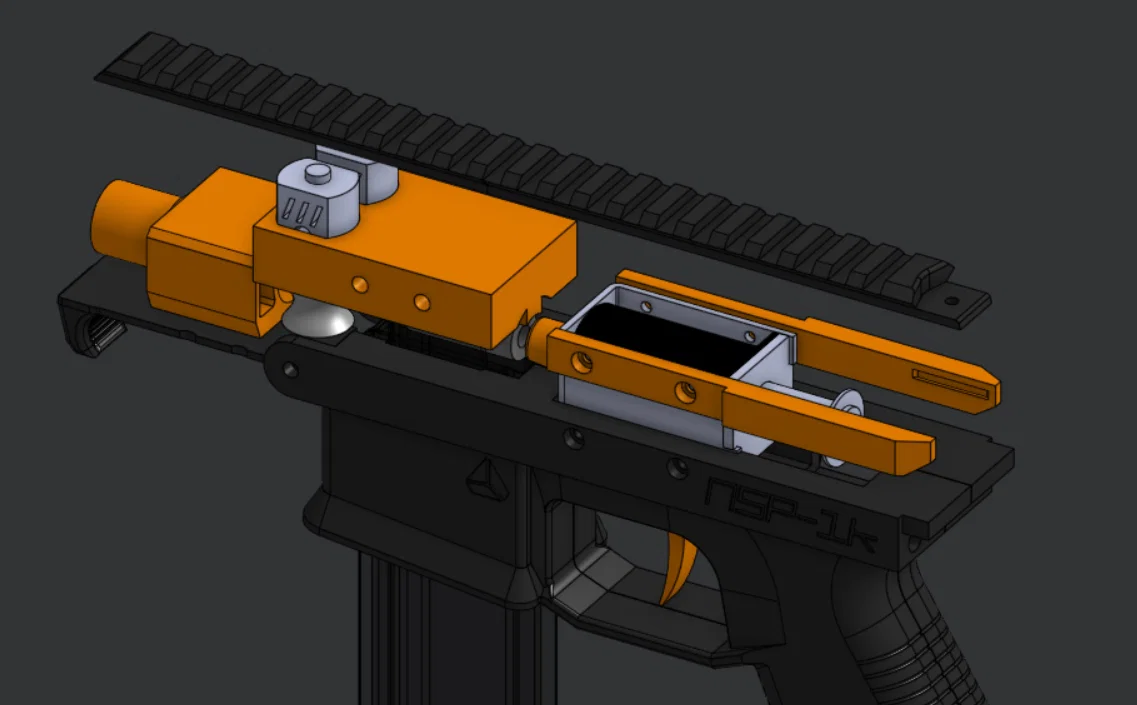

NSP-1k là một mẫu blaster custom hoàn toàn: select fire, dùng băng Talon (Talon-fed), solenoid driven, và dùng flywheel kiểu nightingale. Khi build không cần Arduino hay phải code gì hết; nó dùng relay mua sẵn để chạy solenoid ở chế độ full-auto. Mình thiết kế nó với mục tiêu duy nhất là thành một cây blaster đa dụng, dùng làm primary cũng được, hoặc làm secondary đi kèm với một cây springer công suất cao cũng ổn.

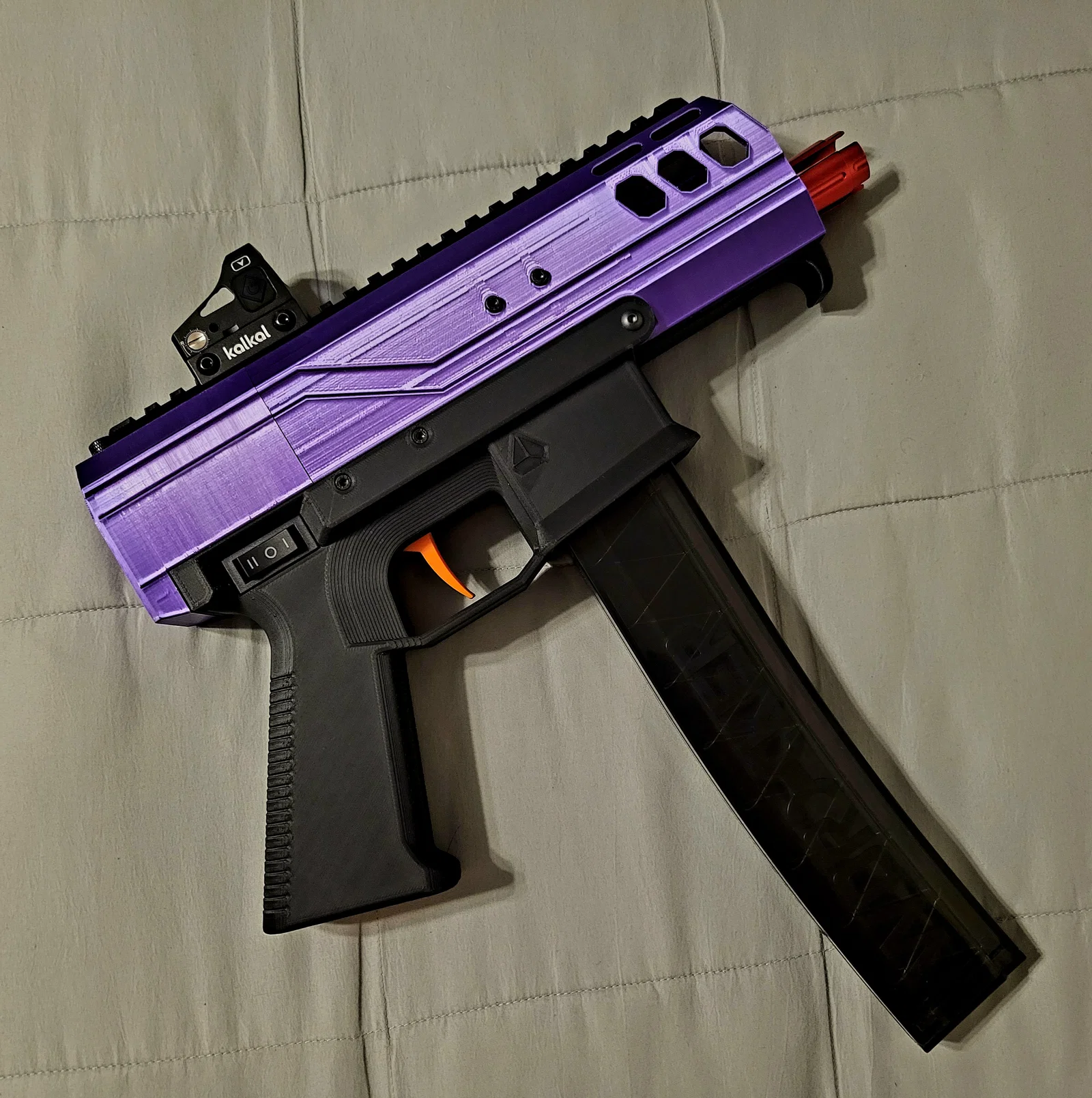

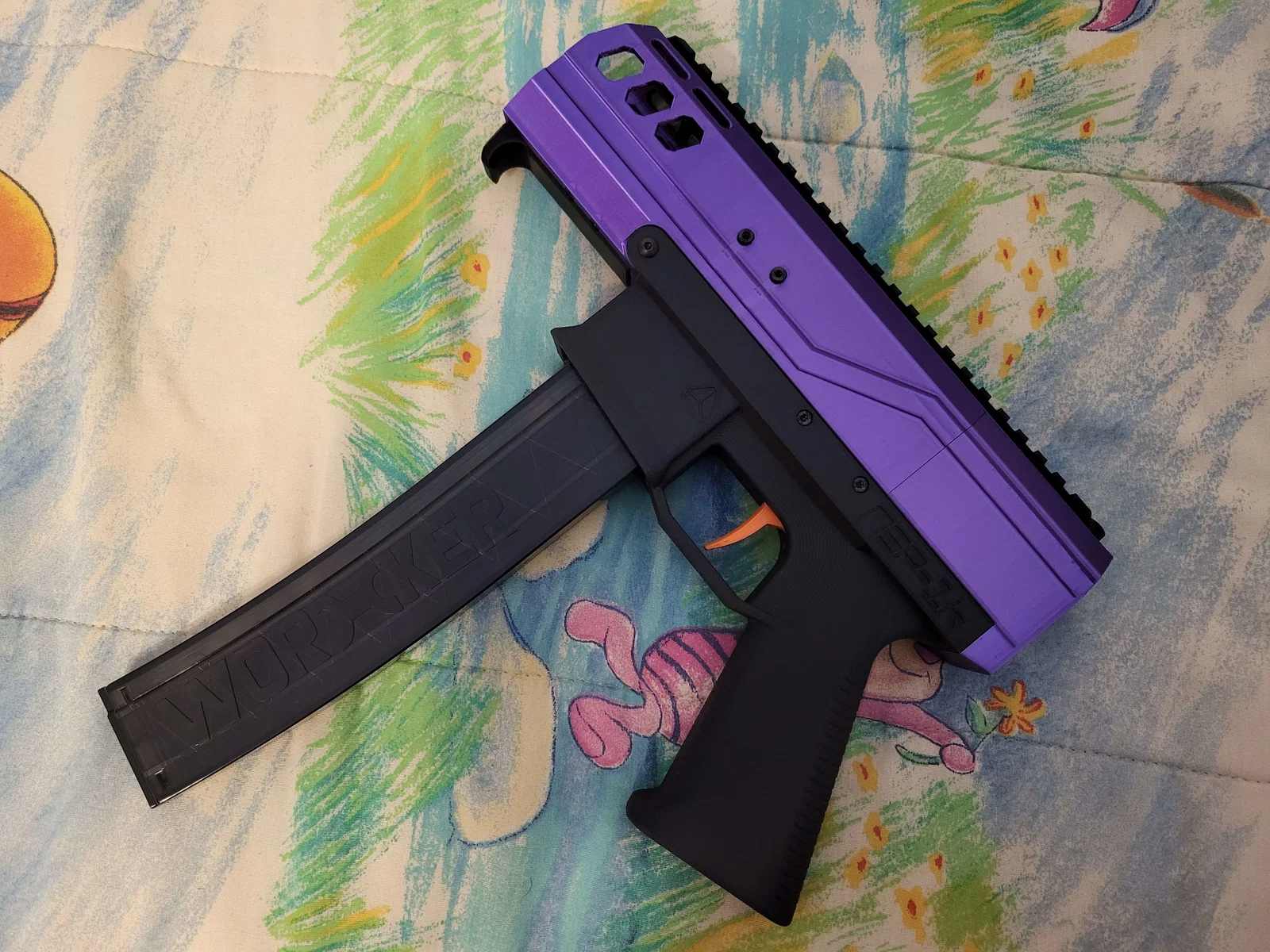

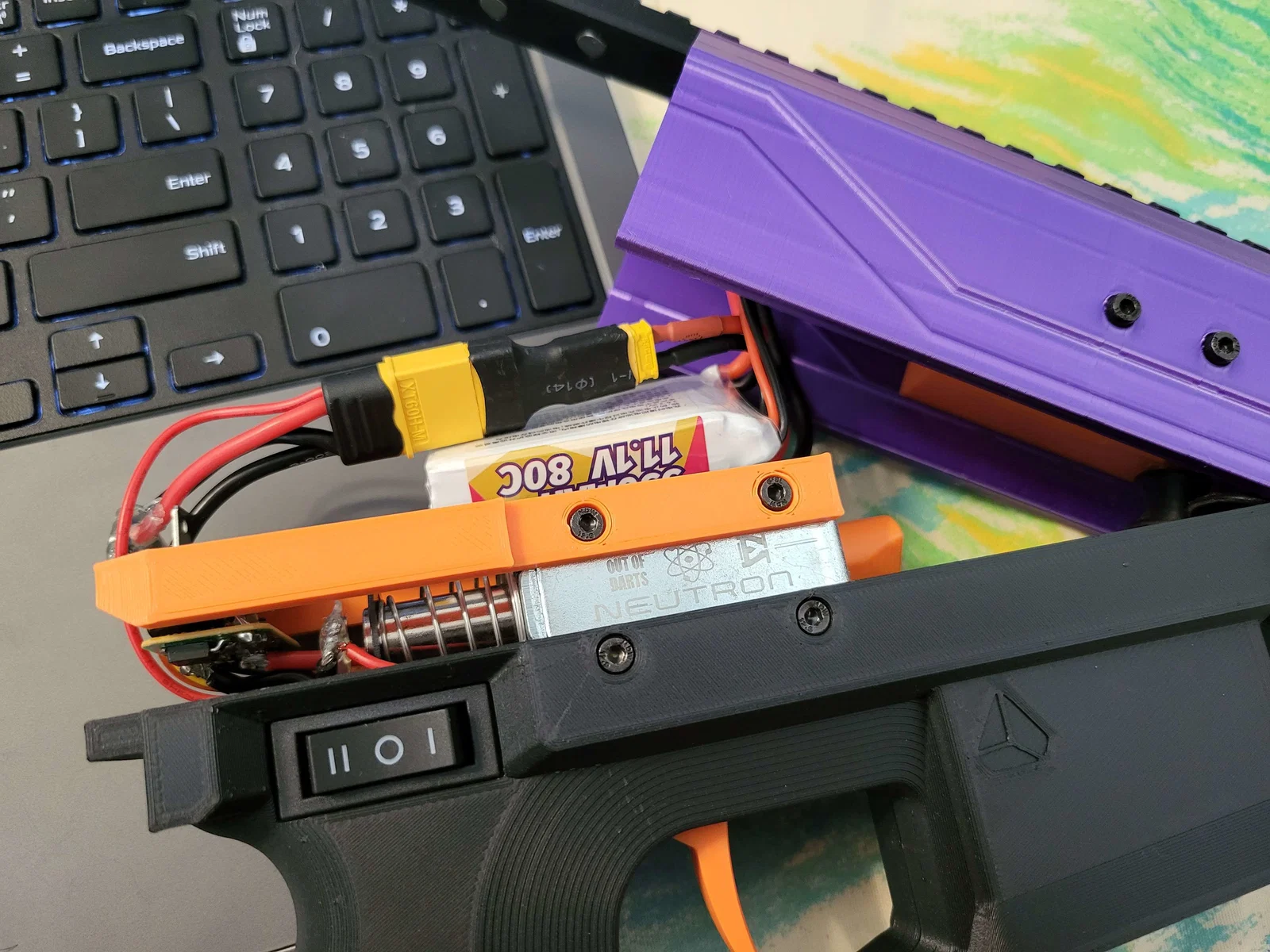

Pin dùng có thể cùng loại với Nightingale. Khoang pin khoảng 28x38x100mm, nhưng lưu ý dây và đầu connector sẽ làm không gian thực tế nhỏ lại, tùy bạn đi dây kiểu gì. Mình biết loại pin 3S 550mAh 80C là vừa, và nhìn chung đủ để cấp nguồn cho cây này.

Nó có nhiều phần có thể thay đổi nhanh để tùy biến theo ý bạn, và mình cũng có kèm file STEP để bạn tự thiết kế phụ kiện/attachment riêng cho dễ!

BLASTER NÀY MẶC ĐỊNH LÀ BẢN CHO NGƯỜI THUẬN TAY TRÁI. (vì… ờ, mình thuận tay trái…) NẾU BẠN THUẬN TAY PHẢI, VUI LÒNG IN (PRINT) CÁC PHIÊN BẢN RIGHT HANDED CỦA LOWER RECEIVER HALVES VÀ NHỚ ĐỂ Ý CẢNH BÁO TRONG BUILD GUIDE!

DỤNG CỤ CẦN THIẾT

Về cơ bản, để build cây này bạn chỉ cần một bộ lục giác hệ metric, một mỏ hàn, kềm cắt, và một máy in 3D đã tune ổn với bàn in 220x220mm (tức gần như mọi máy dòng Ender 3). Tuy nhiên vì đây là blaster in 3D, có thể bạn sẽ cần chà nhám và tỉa một số chi tiết. Danh sách dụng cụ khuyến nghị:

• Kềm cắt
• Lục giác hệ metric
• Mỏ hàn
• Thiếc hàn
• Kềm tuốt dây
• Máy in 3D có khổ in 220x220x250mm
• Bộ dụng cụ gắn heat set insert cho mỏ hàn

Nếu bạn mua bộ heat set inserts theo link, trong kit thường có vài đầu tip phù hợp với một số loại mỏ hàn. Dùng mấy tip đó sẽ giúp việc cấy heat set insert dễ hơn nhiều; tin mình đi, bạn không muốn phải xử lý mấy cái insert bị cắm lệch đâu.

PHẦN CỨNG (HARDWARE)

NSP-1k cần rất ít hardware “đặc thù”; nó dùng ốc vít hệ metric phổ biến và heat-set inserts, bạn có thể tìm trên Amazon theo link trong parts list của build guide đi kèm. Lò xo dùng trong bản build này là từ một bộ spring kit mình mua ở Home Depot; mình có ghi kích thước gần đúng cần thiết cho lò xo trong parts list của build guide nếu bạn không có Home Depot gần chỗ bạn. Lò xo cho magazine detent thì… đúng nghĩa là lò xo bút bi. Bạn có thể kiếm cái phù hợp từ một cây bút bạn đang có. (hy vọng vậy)

LẮP RÁP (ASSEMBLY)

Build guide đi kèm sẽ hướng dẫn bạn lắp ráp cây blaster này. Build guide vẫn đang WIP, nên nếu bạn có gợi ý hoặc thấy lỗi typo, vui lòng liên hệ mình.

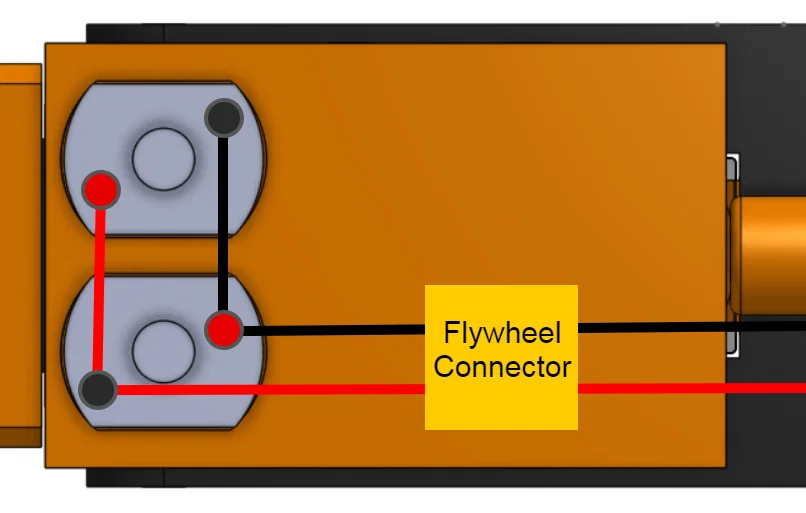

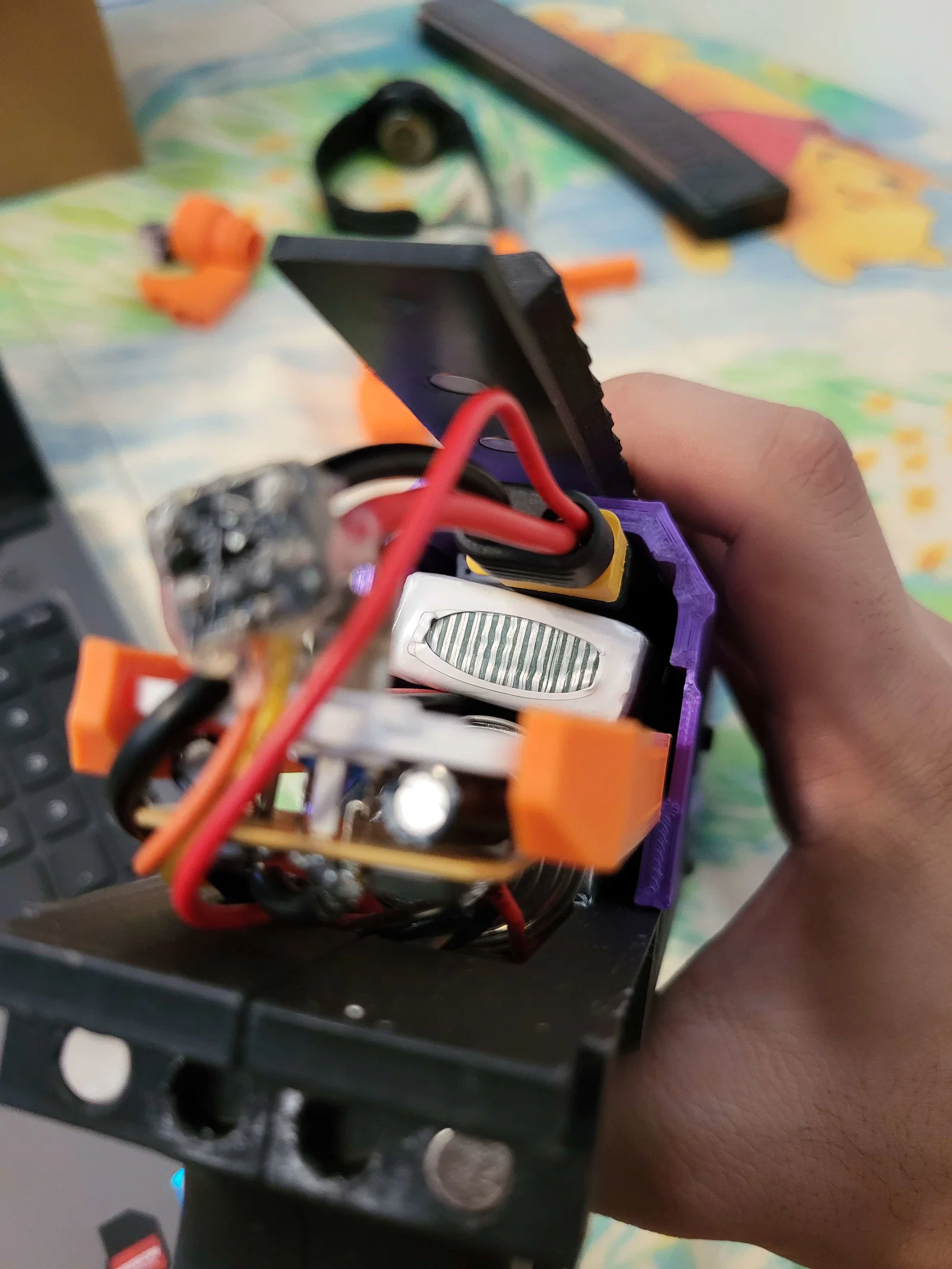

Một số chi tiết có thể sẽ cần dán keo dù không ghi rõ; ví dụ các relay brackets đôi khi không “click” vào chuẩn, có thể cần dán keo cố định vào relay.

IN 3D (3D PRINTING)

Với bản blaster cơ bản, bạn chỉ cần in 15 chi tiết. Thời gian in khoảng 2 ngày chạy máy và tầm 1kg filament. Mình đã nhóm file theo màu. Vui lòng in các phần màu cam bằng filament màu cam và các phần còn lại bằng màu sáng; nếu in màu tối, blaster này có thể bị nhìn nhầm là súng thật!

Tất cả file chính đều đã được pre-oriented, nên bạn không cần đau đầu canh hướng đặt. Đây là orientation tối ưu mà mình tìm được. Bạn có thể in phần lớn mà không cần support, nhưng gần như là rất khó để in lower receiver halves mà không cần support. (nếu bạn làm được thì cho mình biết với.) Toàn bộ blaster này được thiết kế để in với layer height 0.2mm. Dưới đây là thông số in khuyến nghị cho từng nhóm chi tiết:

• TẤT CẢ CÁC CHI TIẾT MÀU PHỤ (SECONDARY COLOR):
  • 4 walls
  • Octet infill pattern
  • 50% infill density
• TẤT CẢ CÁC CHI TIẾT MÀU CHÍNH (PRIMARY COLOR):
  • 4 walls
  • Triangle infill pattern
  • 30% infill density
• MAGAZINE DETENT, TRIGGER, PUSHER HEAD:
  • 4 walls
  • Lines infill pattern
  • 100% infill density
• RELAY BRACKETS, BARREL, FLYWHEEL CAGE, GRIP STRENGTHENER:
  • 3 walls
  • Octet infill pattern
  • 30% infill density

PHỤ KIỆN, THAM KHẢO, VÀ CÁC CHI TIẾT THỬ NGHIỆM

Mình có kèm file STEP cho lower handstop và barrel để bạn dễ thiết kế các chi tiết thay thế!

Barrel có đường kính ngoài 19mm, với mục tiêu tương thích với các muzzle device của hãng Worker. Lưu ý là do khe hở (clearance) giữa barrel và receiver, nên không phải mọi phụ kiện muzzle đều vừa. Trong file có kèm 2 mẫu muzzle để bạn in, nhưng mình nói trước là mình thiết kế mấy cái này không giỏi lắm và cá nhân mình vẫn dùng orange Worker muzzle break.

Ngoài ra có vài chi tiết experimental nữa:

• Pusher head dùng heat set insert
  • Pusher head ban đầu được thiết kế để dùng heat set insert 6-32. Tuy nhiên vì không phải heat set insert nào cũng giống nhau về kích thước, mình thiết kế pusher head bản phát hành để dùng cái nut đi kèm với solenoid. Mình đang dùng biến thể này, nhưng mình không chắc bộ 6-32 heat set insert đó là loại nào. Mình khá chắc là từ Mcmaster Carr, nhưng cũng nhiều năm rồi từ lúc mình mua, nên thật sự mình không nhớ. Dù sao thì file vẫn có kèm theo!
• Rear trunnion kèm N-Strike stock adaptor
  • Mình hơi lo nếu dồn lực lớn lên một chi tiết chủ yếu được giữ bằng nam châm, nhưng nhiều khả năng vẫn chịu được. Mình làm cái này vì có người hỏi có gắn stock lên được không. Mình cũng không chắc cách in tốt nhất, chắc là để điểm gắn stock áp phẳng xuống mặt bàn in.
• Holdster magnetic holster attachment
  • Ban đầu mình định làm để dùng với hệ HOLDster (thiết kế holster nam châm mà chắc bạn từng thấy video). Nhưng giờ thì kiểu như bạn không mua holster làm sẵn cho hệ này nữa, tuy nhiên bạn vẫn mua được bộ Fidlock SNAP hardware đã được dùng để làm chúng! Vì vậy nếu ai đó còn giữ OG HOLDster, mình vẫn theo khoảng cách “chuẩn” 60mm giữa các lugs (theo lời người khác). Bạn chỉ cần in cái bracket này, nung/cấy M5 heat set inserts (mình giả định bạn mua kit mình tham chiếu trong build guide), vặn Fidlock magnetic bolts vào, rồi bắt nó lên bên nào của blaster bạn muốn!

GỢI Ý, CÂU HỎI, HOẶC BỊ LỖI? LIÊN HỆ MÌNH!

Mình có trên Reddit và Discord, nhưng mình hoạt động nhiều nhất trên Discord. Bạn có thể tìm mình trên server /r/Nerf Discord, và nếu cần thì bạn có thể DM mình. Nếu bạn có build cây này, mình rất muốn được biết!

Discord username của mình là: _@brooklyn_tony198_

Reddit username của mình là: u/BrooklynTony198

Lưu ý: thông thường mình sẽ không nhận friend request để nhắn DM; để DM mình trên Discord, bạn vui lòng join /r/Nerf Discord server trước rồi nhắn mình trong đó.

NẾU BẠN MUỐN BÁN HARDWARE KITS HOẶC CÁC CHI TIẾT IN SẴN CỦA BLASTER NÀY, VUI LÒNG LIÊN HỆ MÌNH TRƯỚC.

KHÔNG file nào của mình được dùng hoặc bán bởi Frontline Foam; khi tải file của mình, bạn đồng ý rằng bạn không phải Frontline Foam và/hoặc không liên quan tới Frontline Foam hoặc Derrikk Sun.
