Hộp (case) cho module DC-DC Boost Converter 1200W/1800W
Hộp bảo vệ để gắn module nguồn DC-DC Boost (step-up) 1200W 20A (8–60V vào, 12–83V ra), có thể vừa bản 1800W (chưa xác nhận). In PETG, thường không cần supports; có bản sâu 36mm và file Fusion 360.
Mô tả

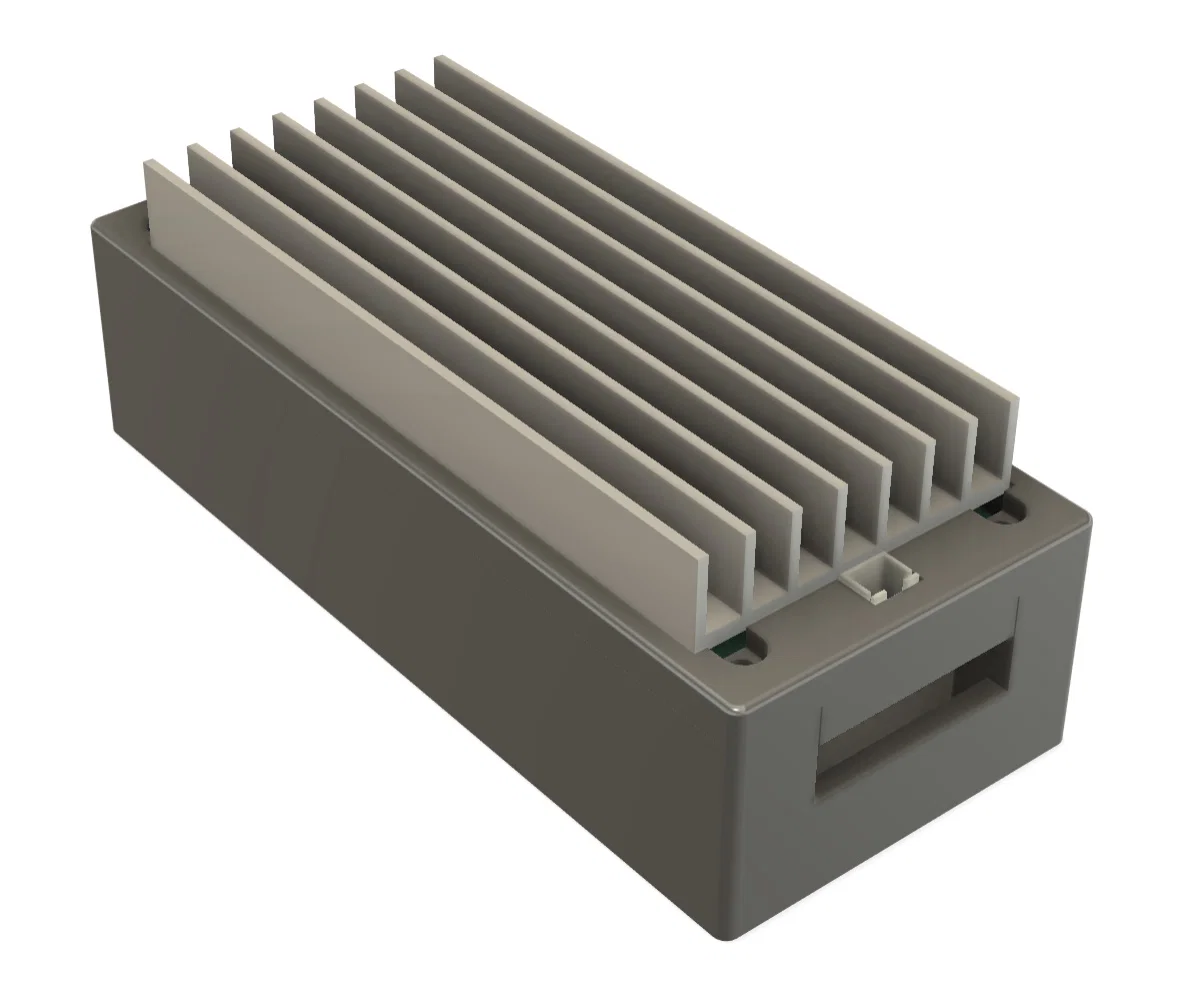

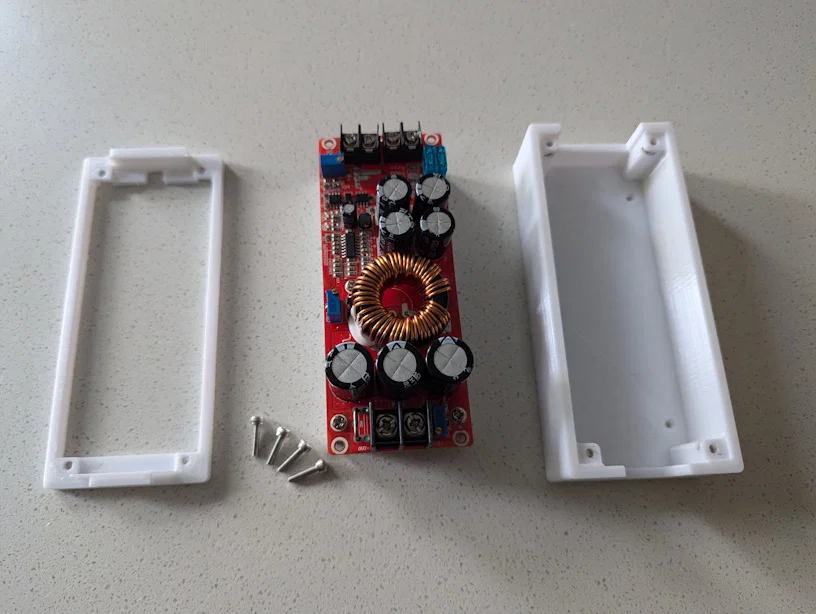

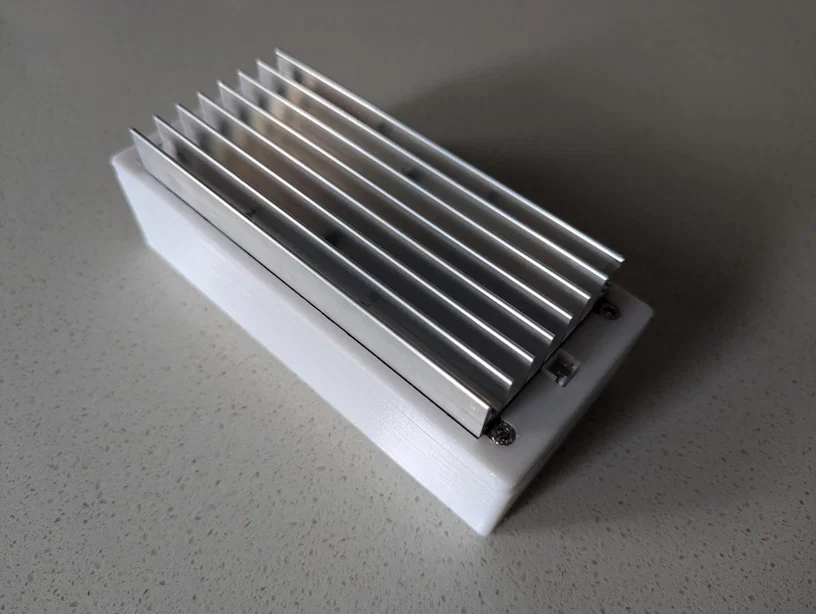

Đây là một hộp bảo vệ phù hợp với các module nguồn DC Boost (step-up) “1200W” 20A đang bán khá phổ biến (ngõ vào 8–60V, ngõ ra 12–83V - ví dụ). Nó cũng có thể vừa với phiên bản “1800W”, nhưng hiện chưa được xác nhận.
Mình đang dùng nó để cấp nguồn cho router và dishy Starlink Gen3 với 57V, chạy từ nguồn 12V.
Mình in mẫu này bằng PETG (vì lúc đó có sẵn). Không cần supports (mình in nguyên bản như vậy).
Phần ốc/vít (Fixings):
- 4 x vít M3 x 12mm Socket Head Cap Screws
- 4 x ê-cu M3

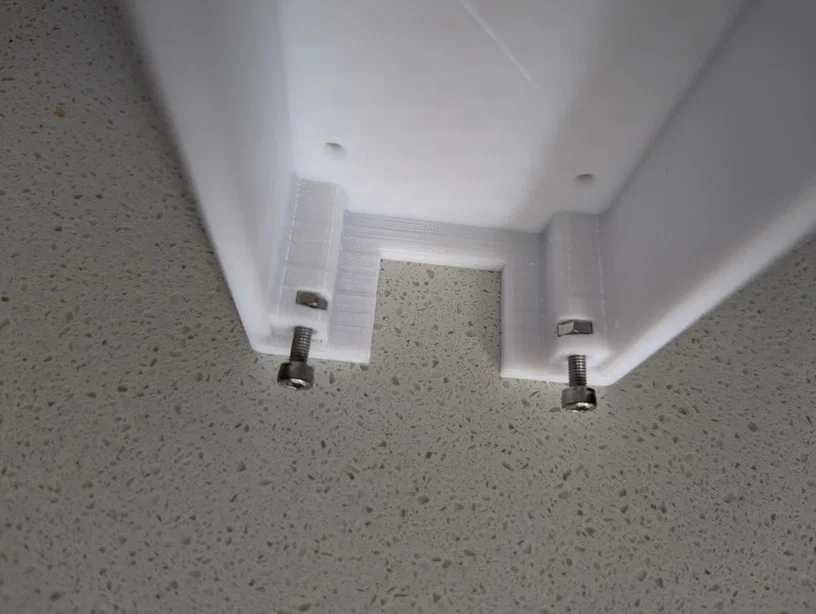

Ê-cu sẽ vừa vào các rãnh ở phần đáy của hộp. Lúc lắp có thể hơi khó một chút để xoay đúng hướng. Độ khít khá sát.
(20/08/2024) Thêm phiên bản sâu 36mm cho những bộ công suất cao hơn, có toroid cao tới 35mm
(2/08/2025) Đã upload thiết kế Fusion 360 để người dùng tự chỉnh sửa
