Voron V0.2 R1 Skirt Fans UPDATED – Bộ quạt làm mát dưới plinth

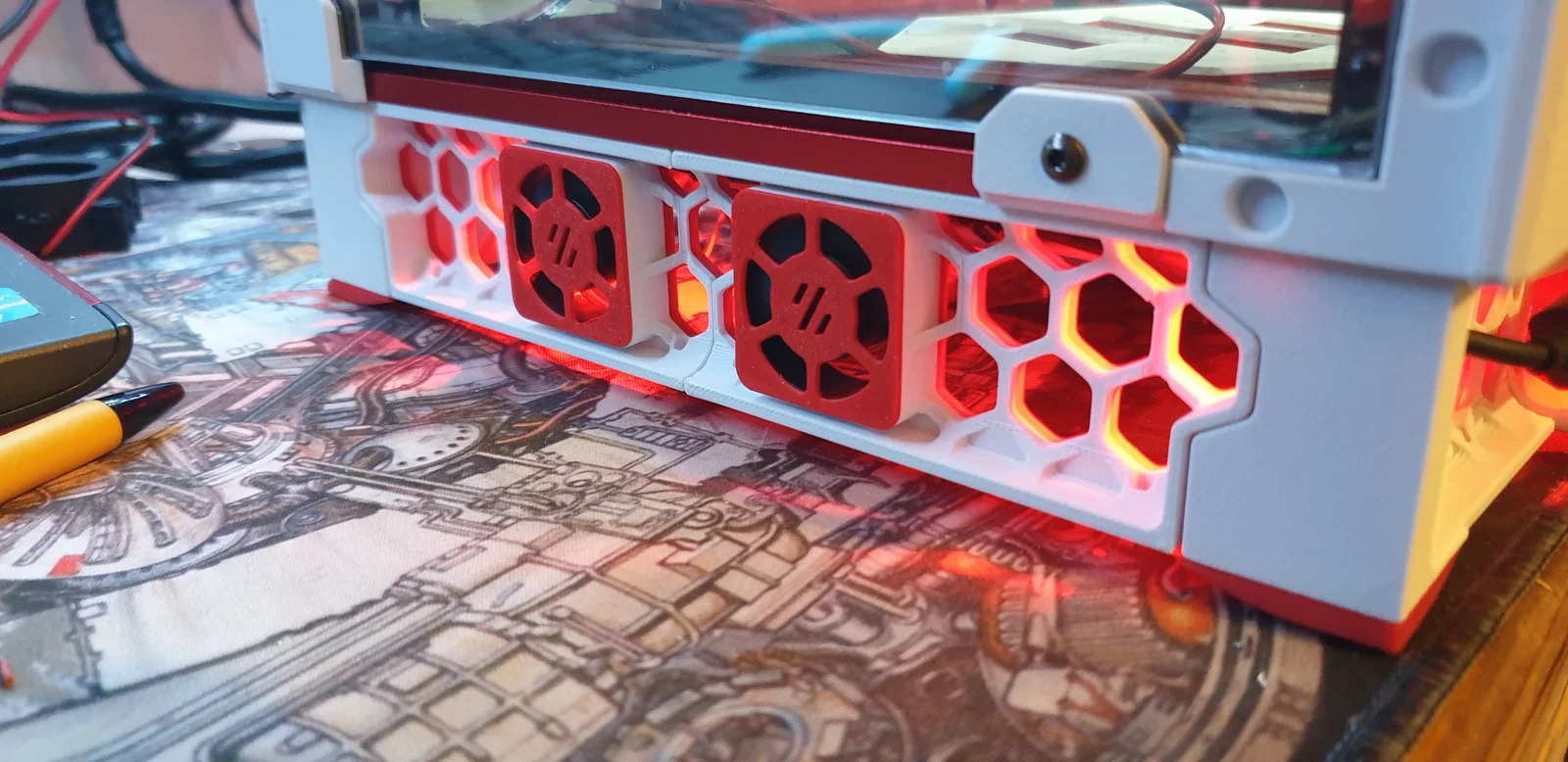

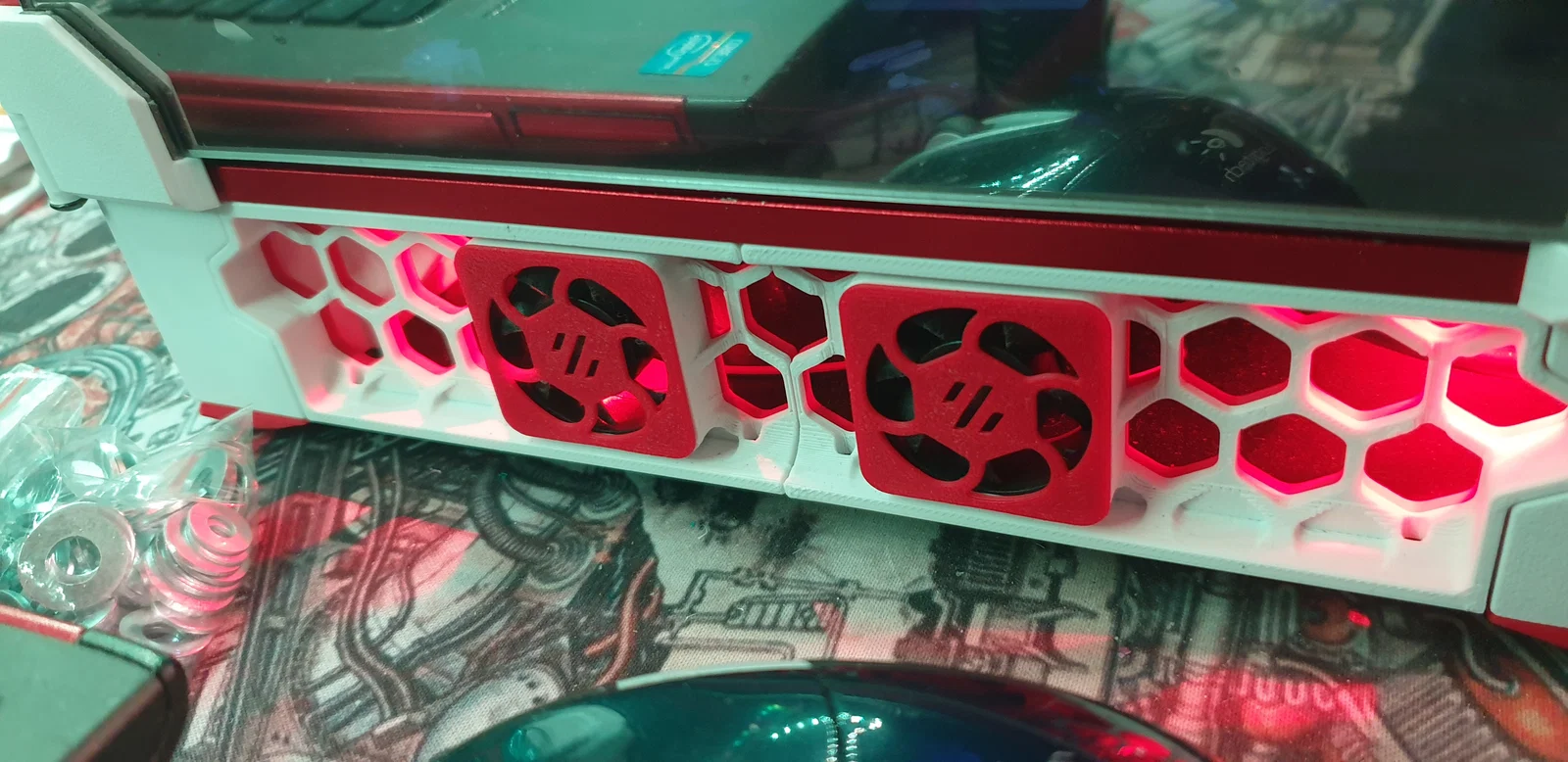

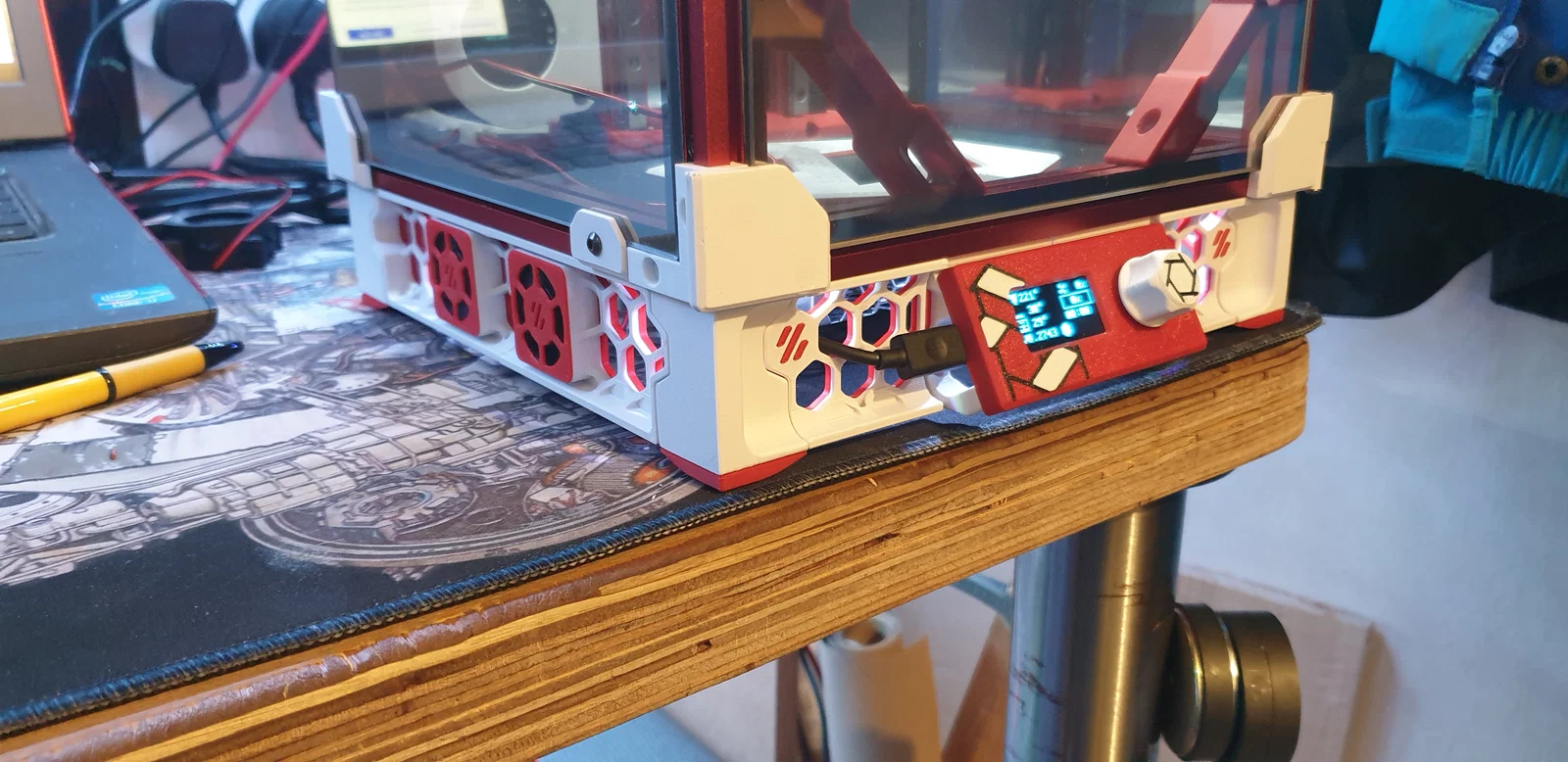

Mình muốn thêm chút làm mát ở phía dưới plinth cho con V0.2 của mình, và tới lúc bản R1 variant ra mắt thì cuối cùng mình cũng rảnh để thiết kế bộ này.

Lưu ý: bộ này chỉ lắp vừa với skirts của R1 Release thôi!
Nếu bạn cần fan skirts cho V0.2 bản Original thì xem ở đây:

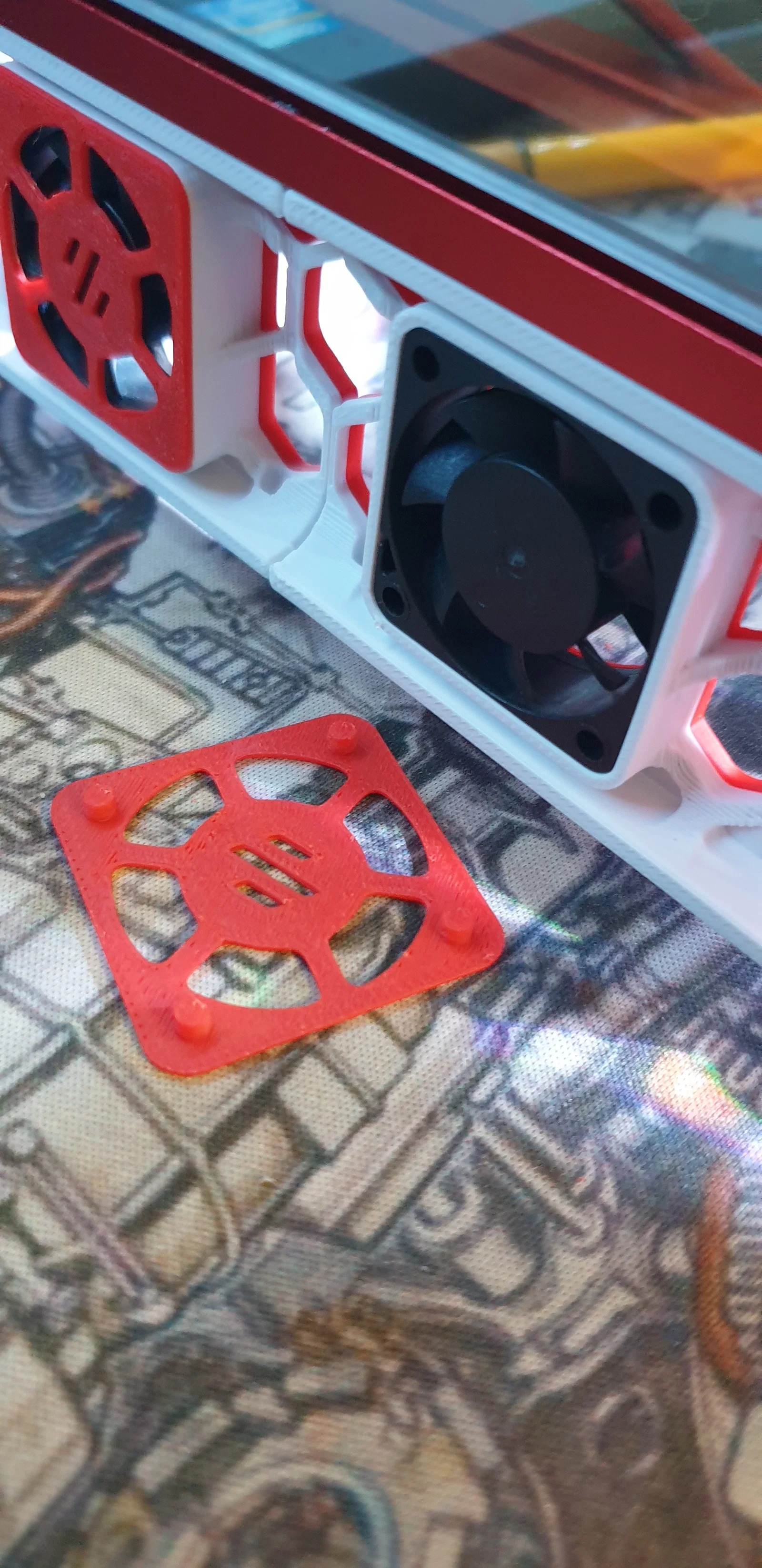

Mình cố giữ mọi thứ đơn giản nhất có thể: fan và fan covers dạng press-fit nên không cần thêm ốc/vật tư cố định nào.
Bạn chỉ cần bổ sung quạt axial 3010 để gắn vào skirts thôi!

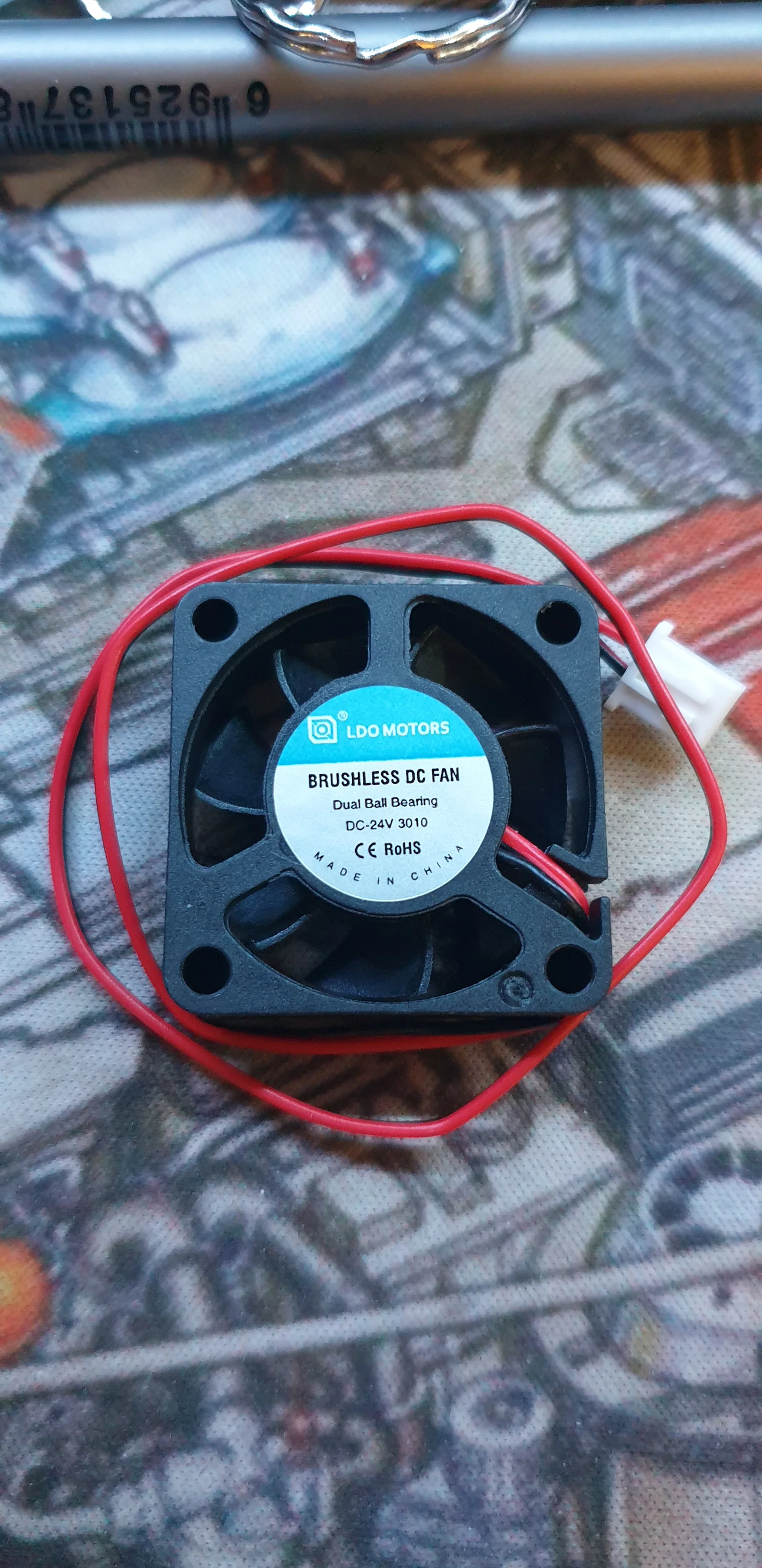

Mẫu này được model theo quạt LDO 3010 axial (mình nghĩ là Sunon dán lại nhãn), nên mình không dám đảm bảo sẽ vừa với các hãng khác.

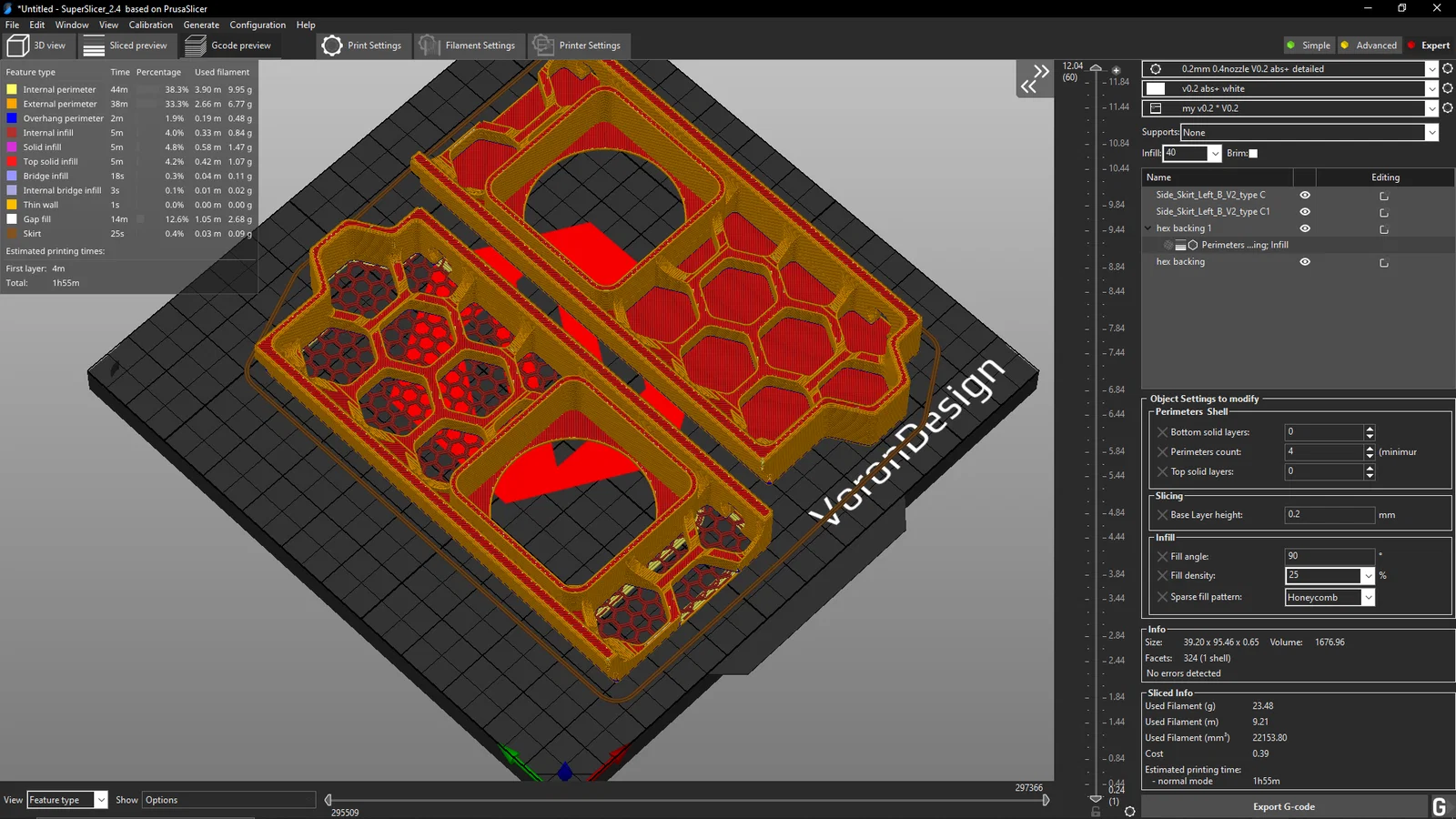

In theo Voron Print settings tiêu chuẩn
4 perimeters
5 top và bottom
40% infill

UPDATE

V3 có vài chỉnh sửa nhỏ ở phần lưng của fan housing trên skirt vì mấy chỗ đó thật ra không cần thiết. Lỗ đi dây đã được làm lớn hơn để fit tốt hơn.
Bỏ cái “noggin” định vị quạt để đảm bảo tương thích quạt.
Thêm mesh skirts!

Type A là bản có lỗ đi dây

Type B là bản KHÔNG có lỗ đi dây (nếu bạn muốn cho dây đi ra phía sau quạt)

Type C thêm tuỳ chọn để có mesh phía sau skirts!
Có thể phối chung với V0.2R1 mesh skirts tại đây:

TẤT CẢ dùng chung một loại fan covers.

Hiện có thêm V2 cho fan cover. Bản này dùng thiết kế khác để giúp giảm tiếng ồn quạt thêm chút nữa.

UPDATE 1

Mình đã thêm fan covers cho độ fit chặt hơn khi lắp, phòng trường hợp bản tiêu chuẩn hơi lỏng. Các bản này sẽ được đánh dấu là TF sau tên cover.

Mọi góp ý đều rất đáng quý!

Và xin gửi lời cảm ơn lớn tới Voron Team vì đã cực kỳ chăm chỉ tạo ra những chiếc máy in 3D quá xịn này!

THANX tới tất cả mọi người đã góp ý cho bản này!

https://github.com/Driftrotor/Voron-V0.2r1-Fan-Side-Skirt/tree/main

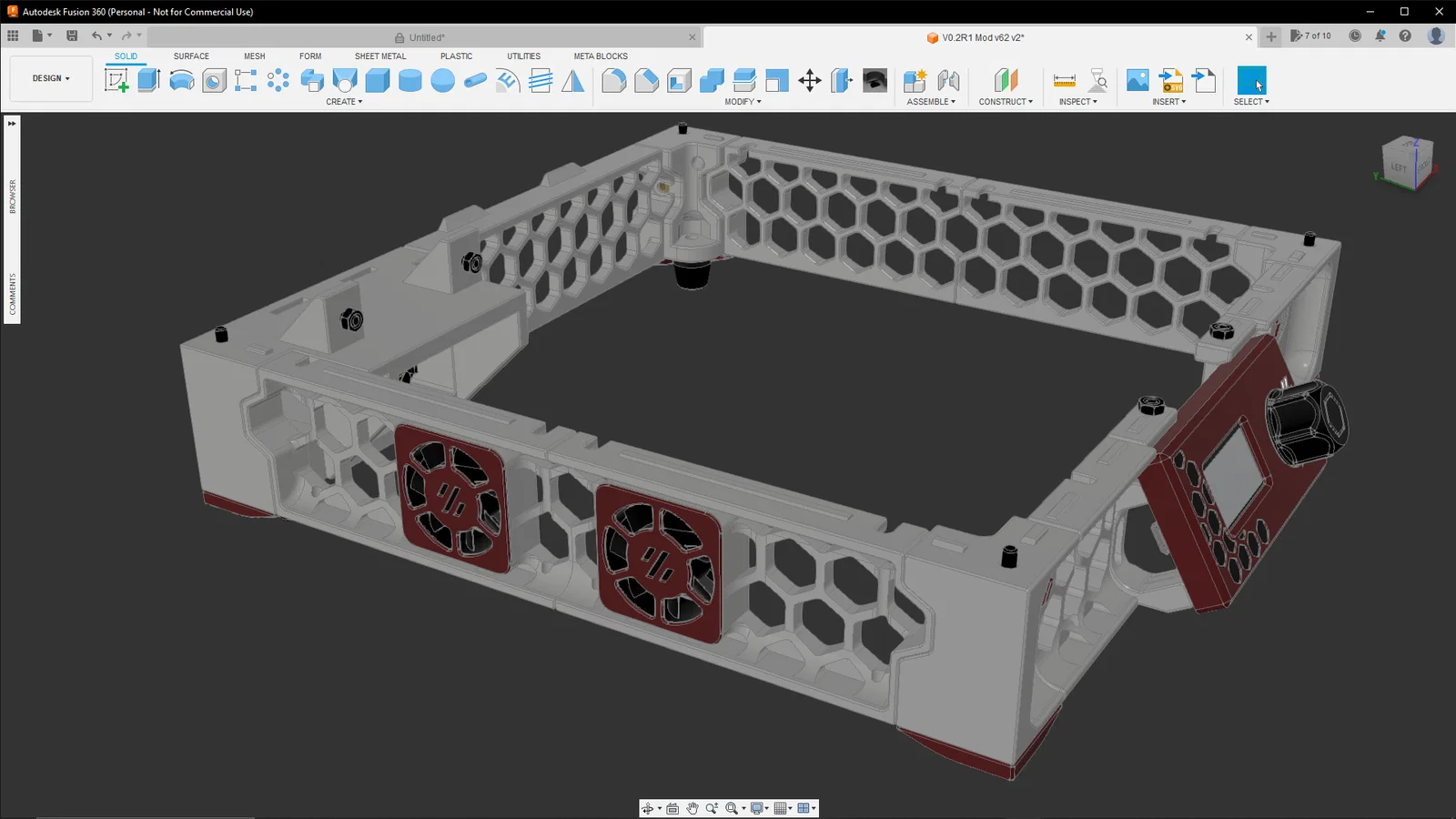

File CAD và Config có sẵn trên GitHub của mình
