Nuke Dukem Model Rocket - Extreme Series (Rocket mô hình BT60/29mm)

Giới thiệu:

Dòng Builder Kits Extreme Series được thiết kế để dễ in, dễ lắp ráp và dễ bay. Những mẫu rocket này có thể bay với motor công suất thấp ở công viên, hoặc dùng motor 24/29mm công suất cao hơn. Thường thì một motor Estes F15 có thể đưa rocket lên hơn 1000 ft, nên mới có tên Extreme.

Cách dựng khá đơn giản. Mẫu này có một fincan liền khối với các fins đã gắn sẵn. Đường kính trong của fin can được thiết kế để lót vừa một ống motor 29mm. Giữa ống này và fin can có một rãnh nhỏ để luồn dây kevlar dạng kite string (~1mm). Phần này cũng nên được dán epoxy.

Vòng giữ motor (motor retention ring) sẽ trượt vào cuối ống motor và dán bằng epoxy. Mũi (nose cone) có thể bay theo 2 cấu hình: dùng electronics sled hoặc dùng plug. Hai món này giống nhau, chỉ khác là plug không tích hợp sled. Cả hai đều nhận được eye-bolt ¼-20. Cả hai cũng có 2 lỗ để thoát áp cho altimeter và để đi dây e-match cho triển khai (deployment) điện tử.

Ngoài ra còn có file mô phỏng OpenRocket chi tiết với các motor tiềm năng có thể dùng. Bạn sẽ muốn tải gói phụ kiện tại ĐÂY. Tất cả các chi tiết này có thể thay thế lẫn nhau trong các bộ BT60 Extreme Builder's kits và được thiết kế theo chuẩn ống thân BT60 tiêu chuẩn của Estes.

Nếu bạn in và thích mẫu này, cân nhắc bấm nút LIKE (Heart) và đăng một Make nha. Việc đó giúp mình rất nhiều và mình cũng rất muốn thấy các bản dựng của mọi người.

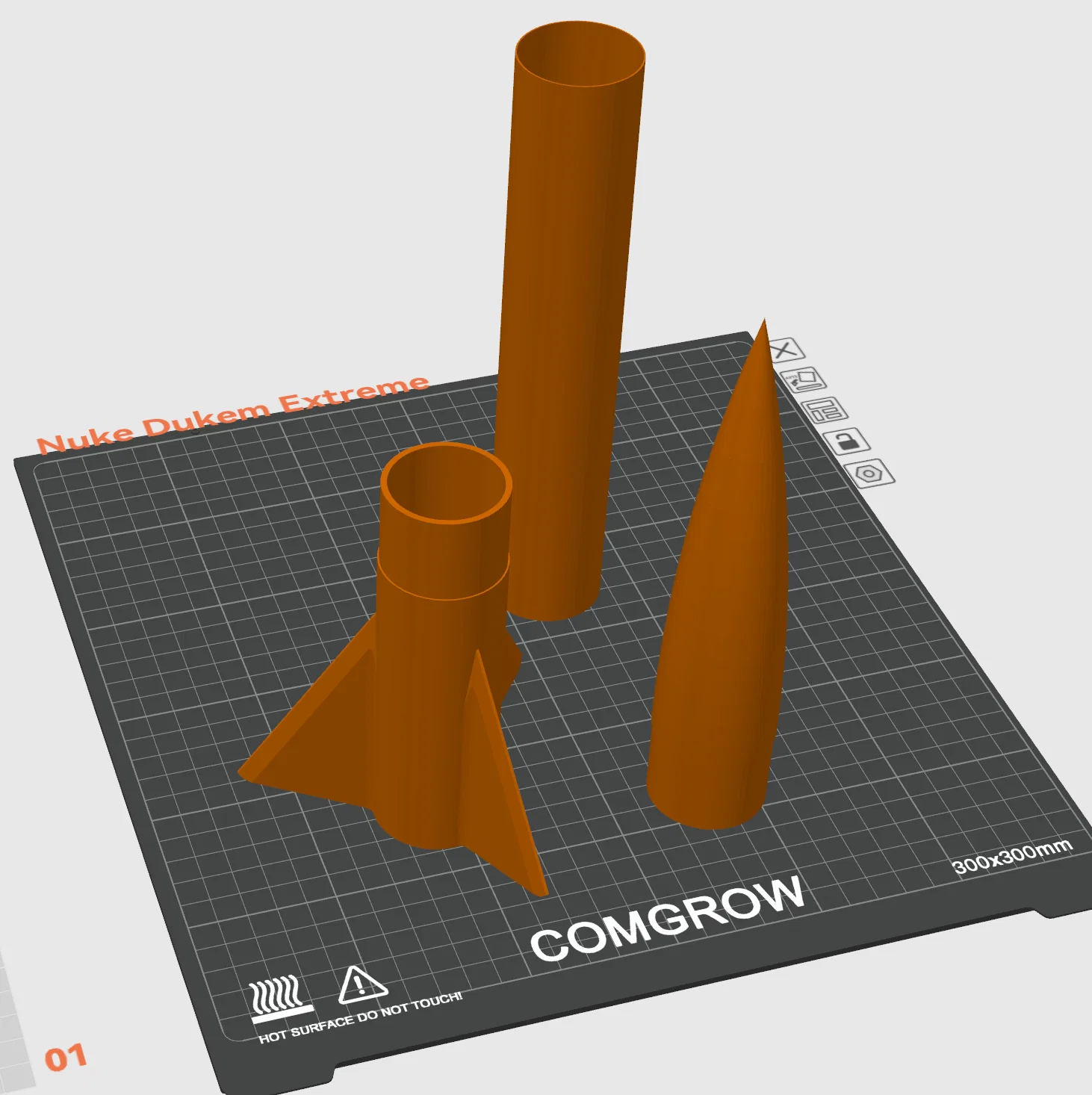

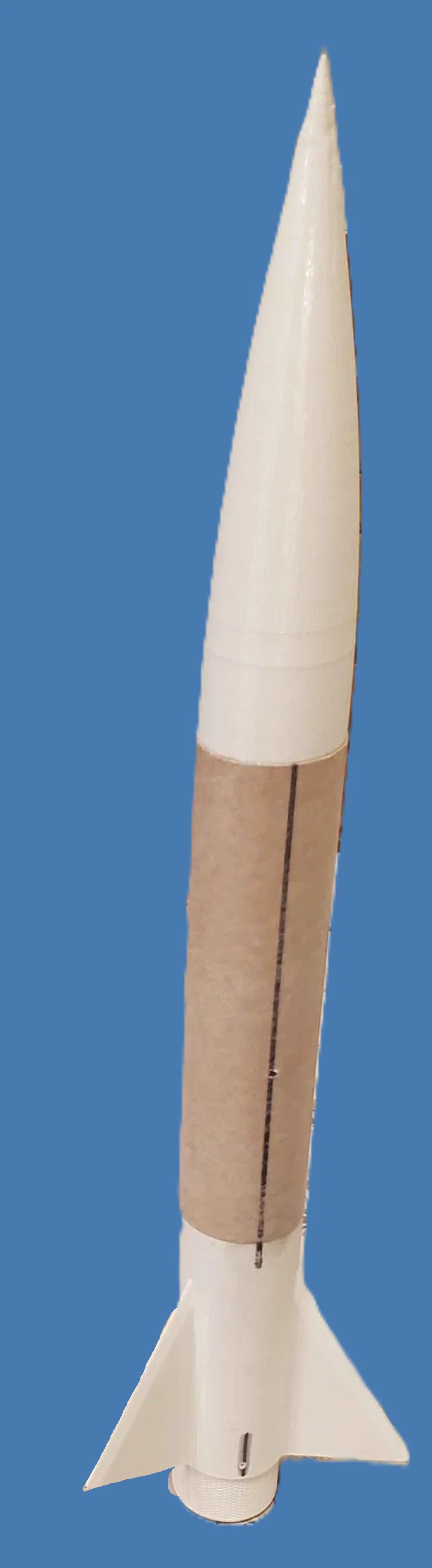

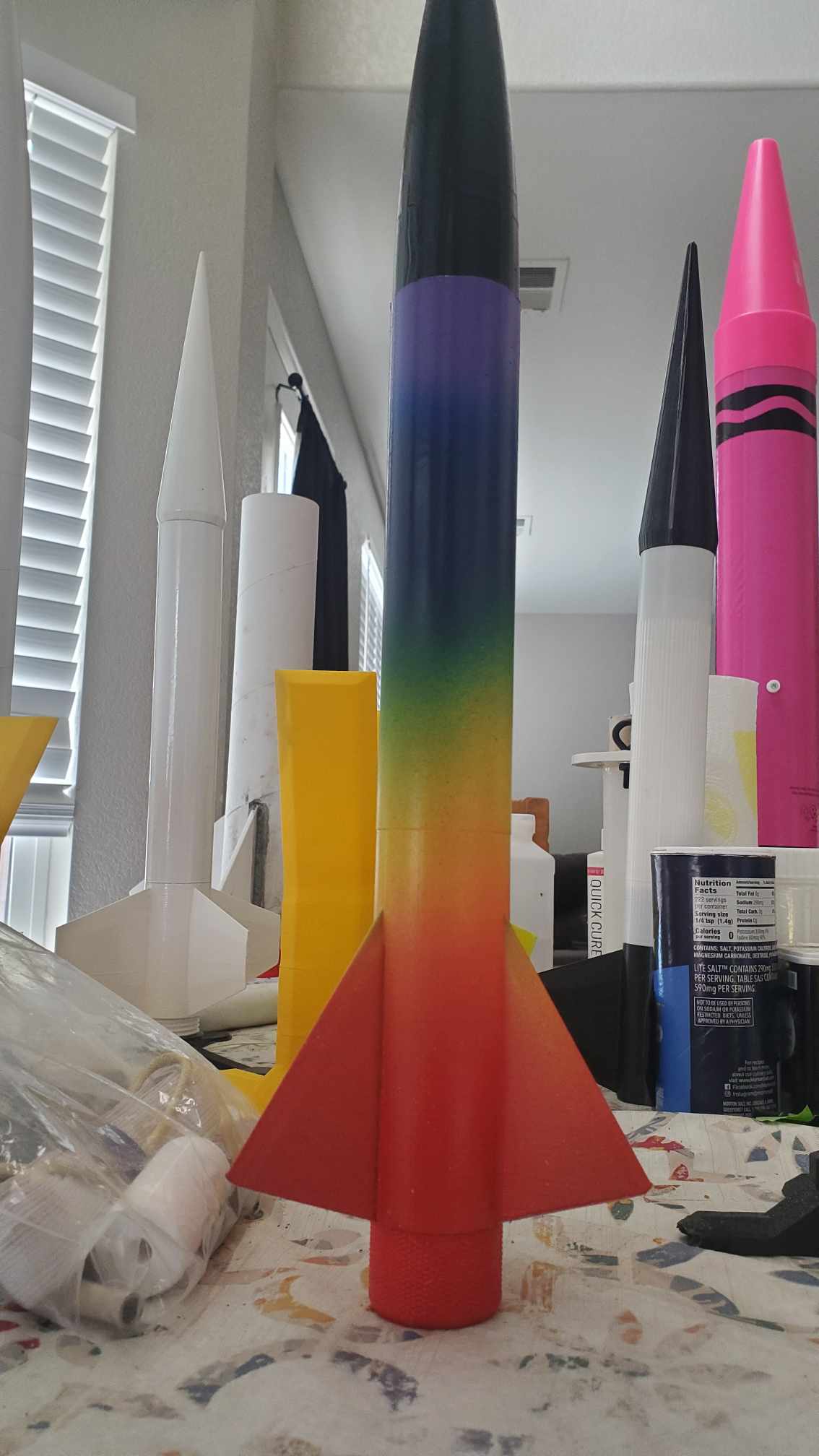

Các mẫu (Models) đi kèm:

• Nosecone
• One-piece Fincan - Requires support
• Optional body tube
• OpenRocket Simulation File (WIP)

Phụ kiện (xem tại đây):

• Electronics bay Sled
• Nosecone Plug
• Motor Retainer ring and cap
• BT60 Tube Cutter
• 1010 Rail Guides and Buttons - Chọn loại bạn thích
• ¼-in Launch Lugs - Bản Ngắn và Dài

Vật liệu cần có:

• BT60 Estes Body Tubing
• Khoảng 6 ft hoặc 1800mm dây shock cord Kevlar – đường kính khoảng 1mm. Mình dùng Emma Kite String làm bằng Kevlar trên Amazon
• Ống motor mount 29mm (MMT) - mình dùng ống LOC nhưng Estes hoặc Apogee cũng dùng được
• Epoxy 15 phút (hoặc lâu hơn)
• Eye-bolt ¼-20 (một hoặc hai con) cho sled/plug
• Dù 18in và wadding hoặc fire blankie
• TÙY CHỌN: Băng keo phản quang (Reflective Tape) và/hoặc dải mylar làm streamer bổ sung – rocket này nhỏ và khá khó nhìn khi lên quá 1000 ft.

Hướng dẫn lắp ráp (Building Guide):

Trước khi bắt đầu, đọc kỹ phần này. Nếu chỗ nào chưa rõ, nhắn mình. Mình sẵn sàng trả lời các câu hỏi.

Bắt đầu với fin can: ống motor (MMT) của bạn nên dài bằng fin can cộng thêm phần retention ring. Mình gợi ý dùng ống dài hơn, sau khi dán MMT và ring xong thì cắt phần dư ngay tại vị trí ring. Thử lắp khô (dry fit) MMT vào fin can. Nếu gặp lực cản vừa phải, hãy chà nhám mặt trong fin can hoặc chà/peel lớp ngoài của ống motor cho tới khi bạn trượt ống vào được mà không làm gập (kink) ống. Nếu ống bị gập, motor sẽ khó lắp vào và có thể bị kẹt sau chuyến bay.

Khi dry fit ổn rồi, luồn một đầu shock cord từ phía trước xuống cho tới khi còn thò ra phía sau khoảng 25mm (1 in). Quét một lớp epoxy mỏng lên đầu sau (aft end) của MMT rồi trượt MMT vào từ phía trước cho tới khi phần nhô ra ở phía sau (aft section) khoảng 15mm. Bạn phải canh shock cord nằm đúng trong rãnh bên trong đã được thiết kế để chứa nó. Lấy retention ring, trượt vào đầu ống và đẩy lên cho tới khi ring tựa sát vào đuôi của fin can, kẹp dây shock cord lại. Đảm bảo mọi thứ thẳng hàng và ngồi đúng vị trí rồi để khô. Lau epoxy dư trên fin can, retention ring, hoặc bên trong MMT bằng Rubbing Alcohol.

Tiếp theo, bạn sẽ cần khoảng ~ 9-in (228mm) ống thân Estes BT60. Dùng bộ cắt ống (body tube cutter) đi kèm để cắt theo chiều dài mong muốn. Bạn có thể cắt lại cho đúng chuẩn sau khi ráp xong (của mình khoảng 9 inches). Quét một lớp epoxy mỏng vào mặt trong đầu sau của ống rồi trượt ống phủ lên fin can. Xoay nhẹ để đảm bảo epoxy phủ đều. Nhớ luồn shock cord xuyên qua.

Tuyên bố miễn trừ trách nhiệm kiểu “Safety Police”:

Rocketry là một thú chơi an toàn và rất đã. Khi có kiến thức và kinh nghiệm, bạn sẽ cảm nhận được cái cảm giác yeeting một con rocket lên trời cao cả ngàn feet. Không có gì giống vậy hết.

Nhưng nói vậy không có nghĩa là không có rủi ro: bạn chịu trách nhiệm cho những rocket bạn đem đi bay. Nếu bạn dựng và bay một trong các rocket này, bạn nên hiểu NAR Safety Code và các rủi ro có thể xảy ra khi phóng bất kỳ rocket nào, đặc biệt là các mẫu này. Chúng không được thiết kế như đồ chơi. Đây là rocket thật, có thể bay rất cao và mang năng lượng đáng kể. Mẫu này được tạo ra để những người chơi rocket có kinh nghiệm lắp và bay, những người hiểu rủi ro và biết cách giảm thiểu vấn đề dựa trên kinh nghiệm. Khi bạn in và bay mẫu này, bạn chấp nhận tự chịu rủi ro. Bạn hoàn toàn chịu trách nhiệm cho mọi kết quả ngoài ý muốn và đồng ý không quy trách nhiệm pháp lý cho mình hay bất kỳ nhà sản xuất nào. Mình khuyến nghị bạn tham gia NAR hoặc Tripoli, tham gia một câu lạc bộ, và hỏi thật nhiều. Phóng rocket với tư cách thành viên NAR/TRA tại sự kiện được cấp phép sẽ có bảo hiểm mà bạn không có khi bay ở công viên. </end of Safety Rant>
