Ender 3 V2 NEO - Sherpa Micro Extruder || Stock Toolhead

V3.1 giờ đã ra mắt – Tính năng mới;

Ngàm trên dày hơn 2mm – giờ không còn thấy bị flex @ theo setting in khuyến nghị

Thêm một số chi tiết để tăng độ cứng, dời lỗ luồn cable tie

Gọn gàng lại thiết kế

--------------------

DISCLAIMERS:

In trên mặt TOP / tức là lật ngược (in upside down).

(KHÔNG dành cho Ender 3 v1, v2, pro, s1, v.v. theo mình biết)

Mẫu này đang beta, mình đã in bản trước đó và đây là các cập nhật từ những lỗi nhỏ mình phát hiện.

[Cứ nhắn mình nếu model cần update, hoặc cần hỗ trợ lắp đặt.]

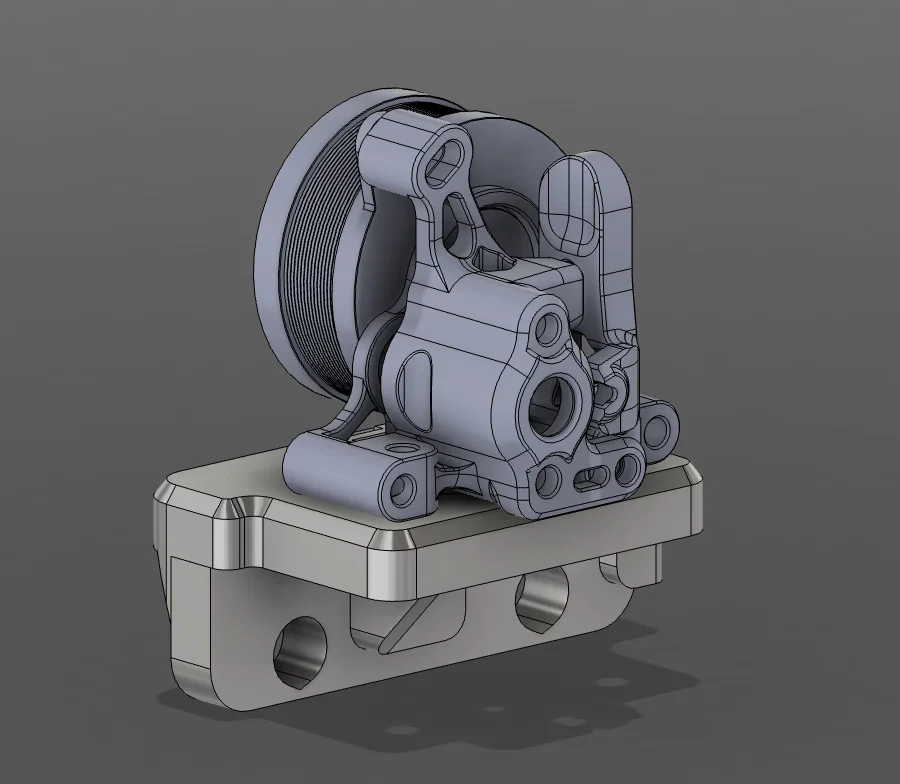

Ngàm này giúp bạn gắn Sherpa Micro (không phải bản mini) lên Ender 3 V2 NEO stock.

Ban đầu mình có thử chỉnh sửa từ một thiết kế khác, nhưng cuối cùng phải vẽ lại toàn bộ từ đầu vì carriage plate & toolhead của v2Neo khác quá nhiều so với e3+v2.

Hướng dẫn nhanh cho phần lắp ngàm (mount) thôi (mình sẽ làm build guide đầy đủ và BOM nếu thật sự có người quan tâm)

 1. Tháo shroud – 1 con ốc lục giác ở phía sau, kẹp ngón trỏ ở góc dưới bên phải, rồi nạy góc dưới bên trái bằng ngón trỏ hoặc cây lục giác (allen-key)

Tháo 2 bánh POM phía trên – bulông M4 (allen) & ê-cu ở phía sau bánh xe.

Tháo spacer 8mm(D), rồi tháo cả 2 bulông (bulông bên phải hơi khó lấy ra nhưng kiên trì là ra)

Tháo quạt 4010 (2x ốc M3)

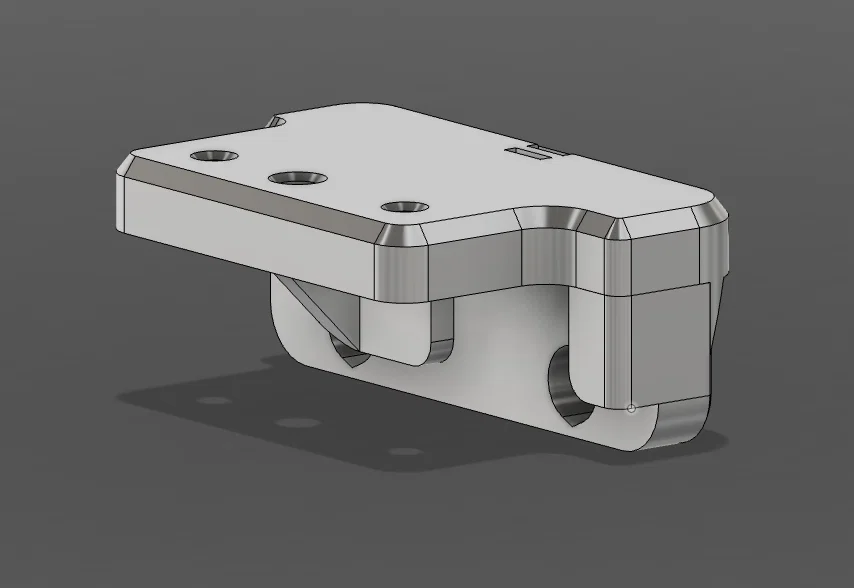

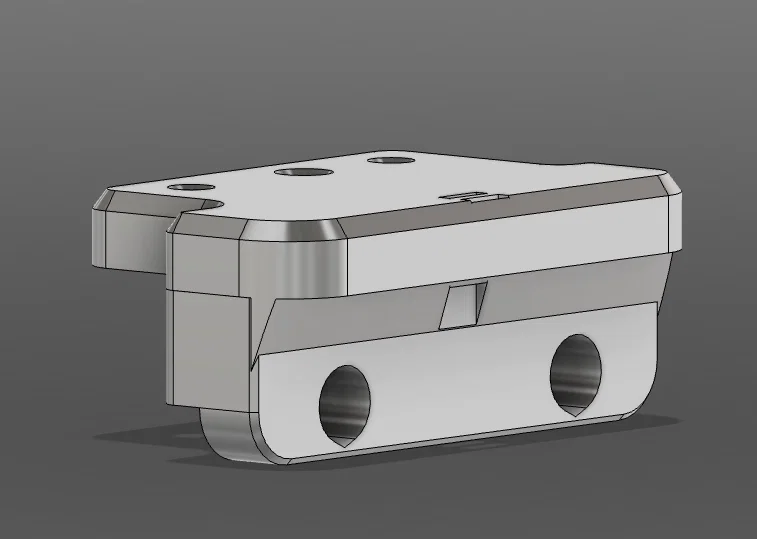

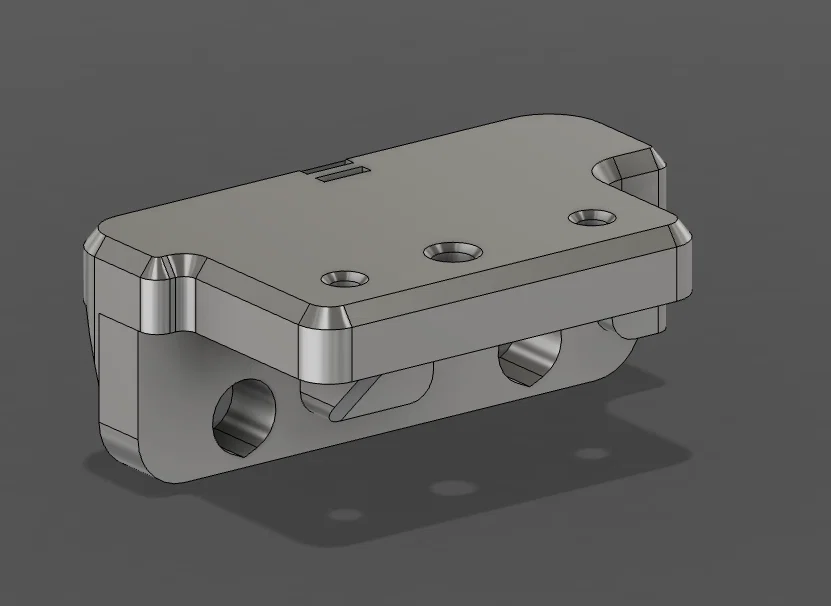

1.5 Lấy 2 spacer kim loại và ép (press fit) vào 2 lỗ dưới của ngàm (Mount)

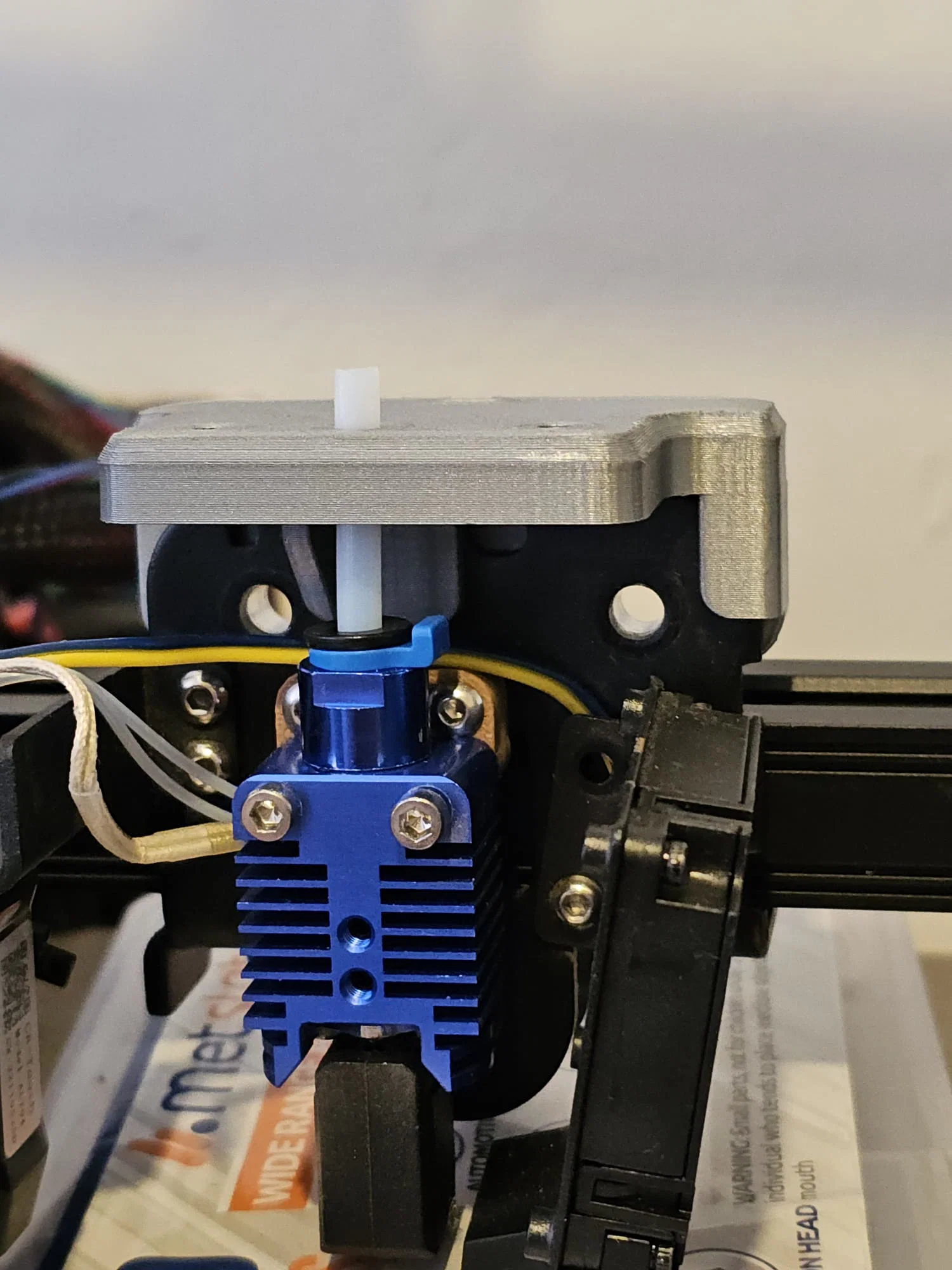

2. Ống PTFE – cắt một đoạn khoảng 30mm~, lắp vào hotend rồi siết chặt

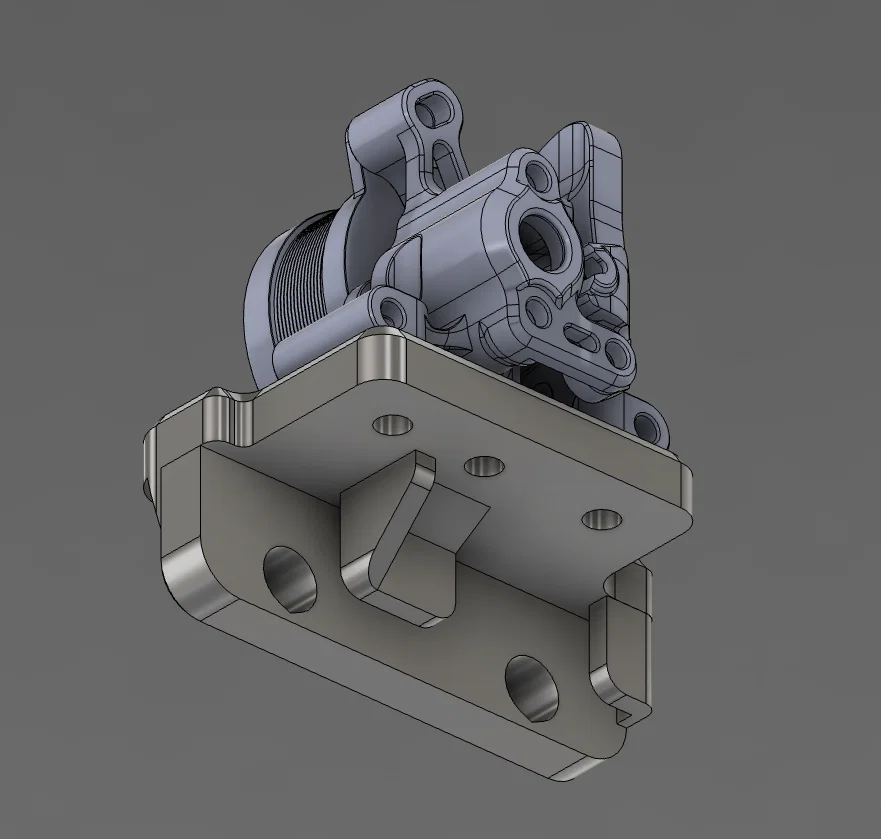

3. Trượt ngàm xuống theo ống PTFE, lắp 2 bulông, bánh xe, rồi vặn ê-cu nyloc

3.5. Cắt gọn ống PTFE, gắn vòng khóa (locking ring), rồi cắt cao bằng phần bên trong của sherpa (+ khoảng 8mm?)

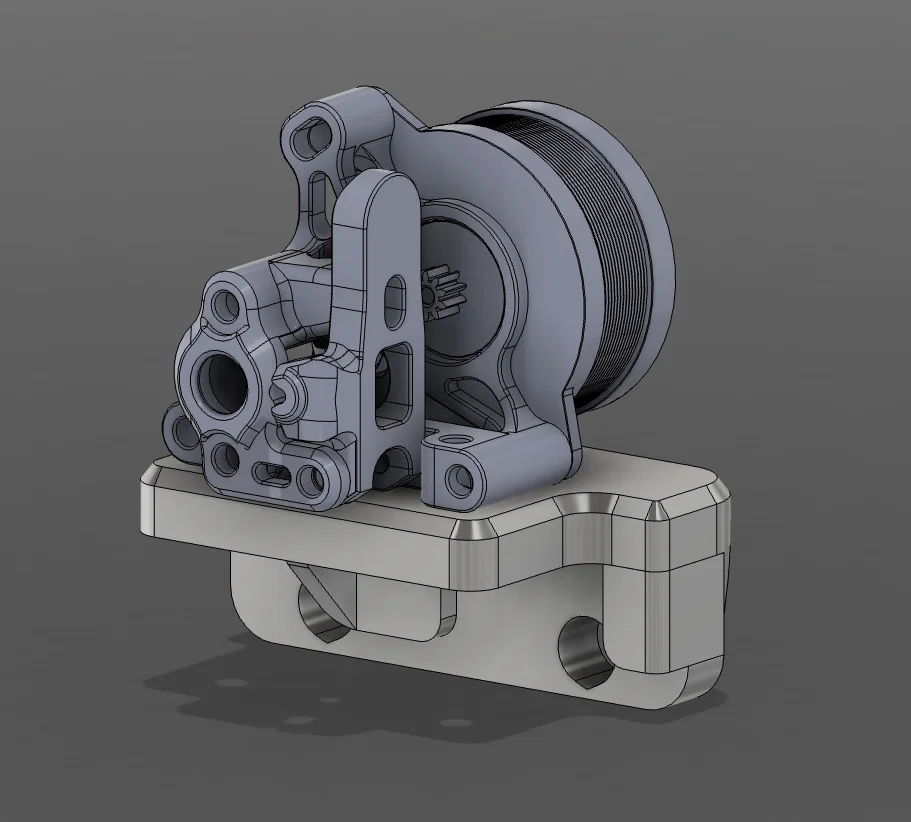

4. Lắp Sherpa Micro (NHỚ kiểm tra/hiệu chỉnh e-steps + hạ VREF trên mainboard TRƯỚC!!! [của mình là 0.71v, bạn tự test máy bạn!] )

Chúc bạn tận hưởng hệ direct drive mới siêu êm.

Mà êm thiệt! Sau khi mình cho chạy vài mét filament để tune (e-steps/rotation distance).

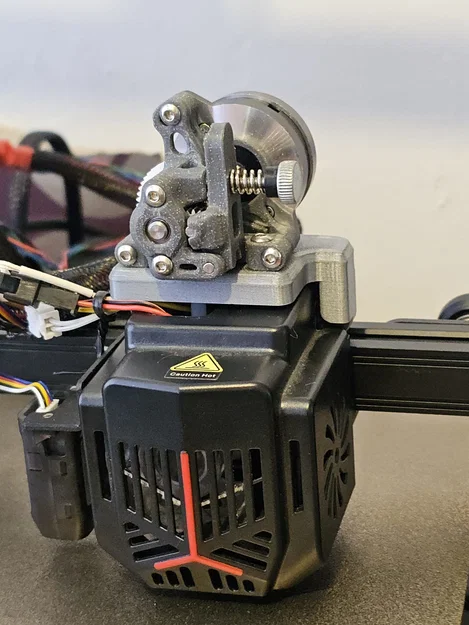

(PS. Trong hình bạn sẽ thấy hotend TZ, nhưng trước đó mình chạy với hotend stock nên đảm bảo tương thích 100%)

Mình có cung cấp STL, 3MF (mình luôn dùng 3MF vì nó tốt hơn), và STEP nếu bạn cần chỉnh sửa.

, dù mình không gọi bản của mình là remix, nhưng chắc chắn là nguồn cảm hứng và “nguyên nhân” để mình làm ra cái này – cảm ơn Emtrax!

Recommended print:

>  PETG, ABS, ASA, nói chung vật liệu nào ít mềm/dẻo và TG khá. (NEMA14 chạy nóng nhưng đa phần nhiệt truyền qua Sherpa – mình đo bằng máy laser lúc nãy, phần ngàm dưới motor khoảng 30c so với motor 65c)

Layers:
Top 8

Bot 8

Perims 8

Infill 70%+
