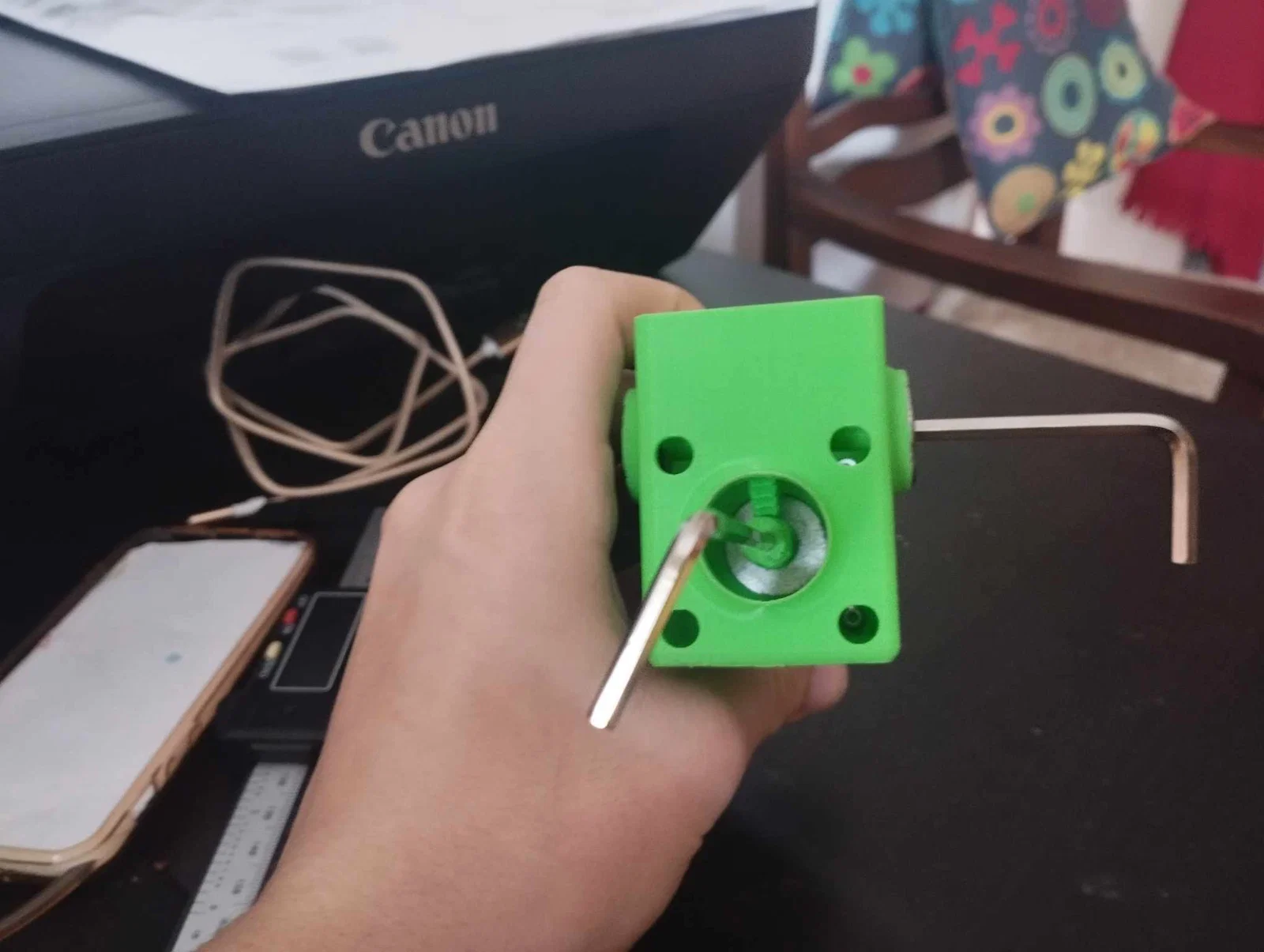

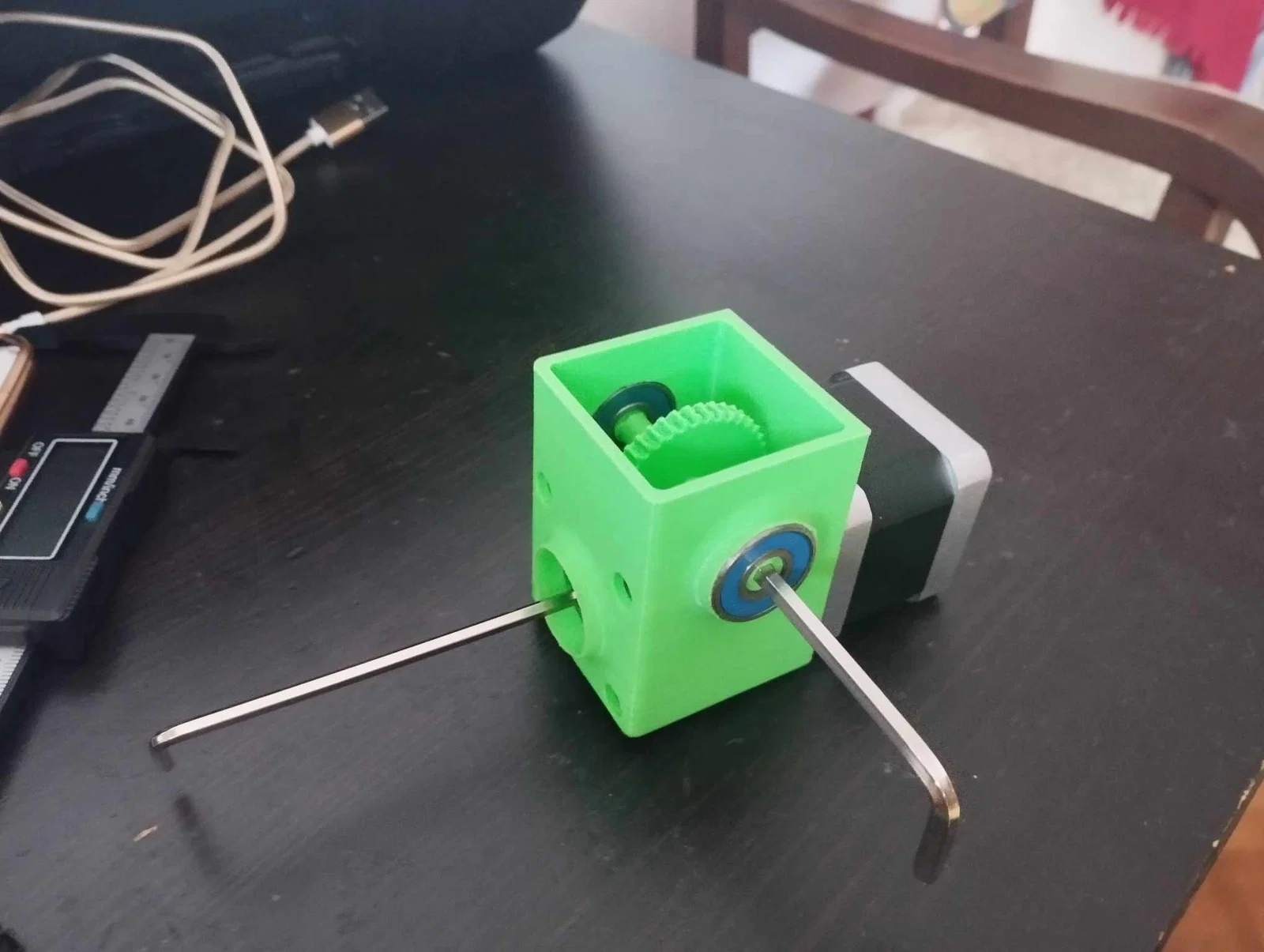

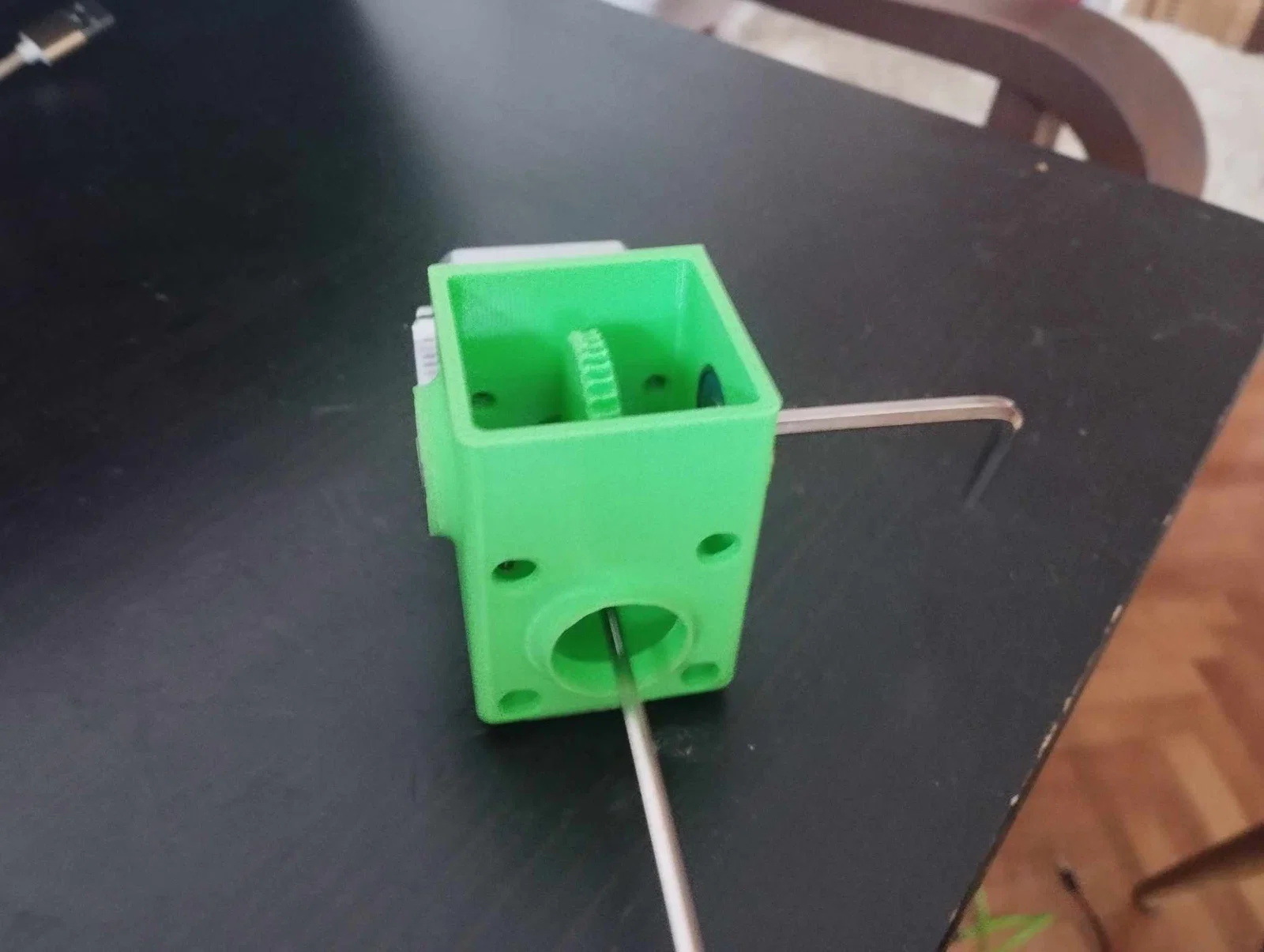

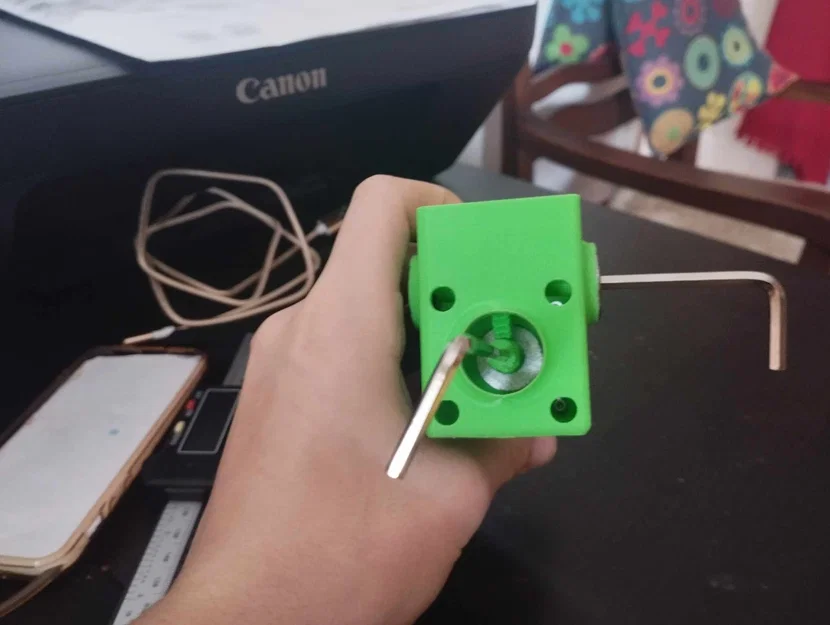

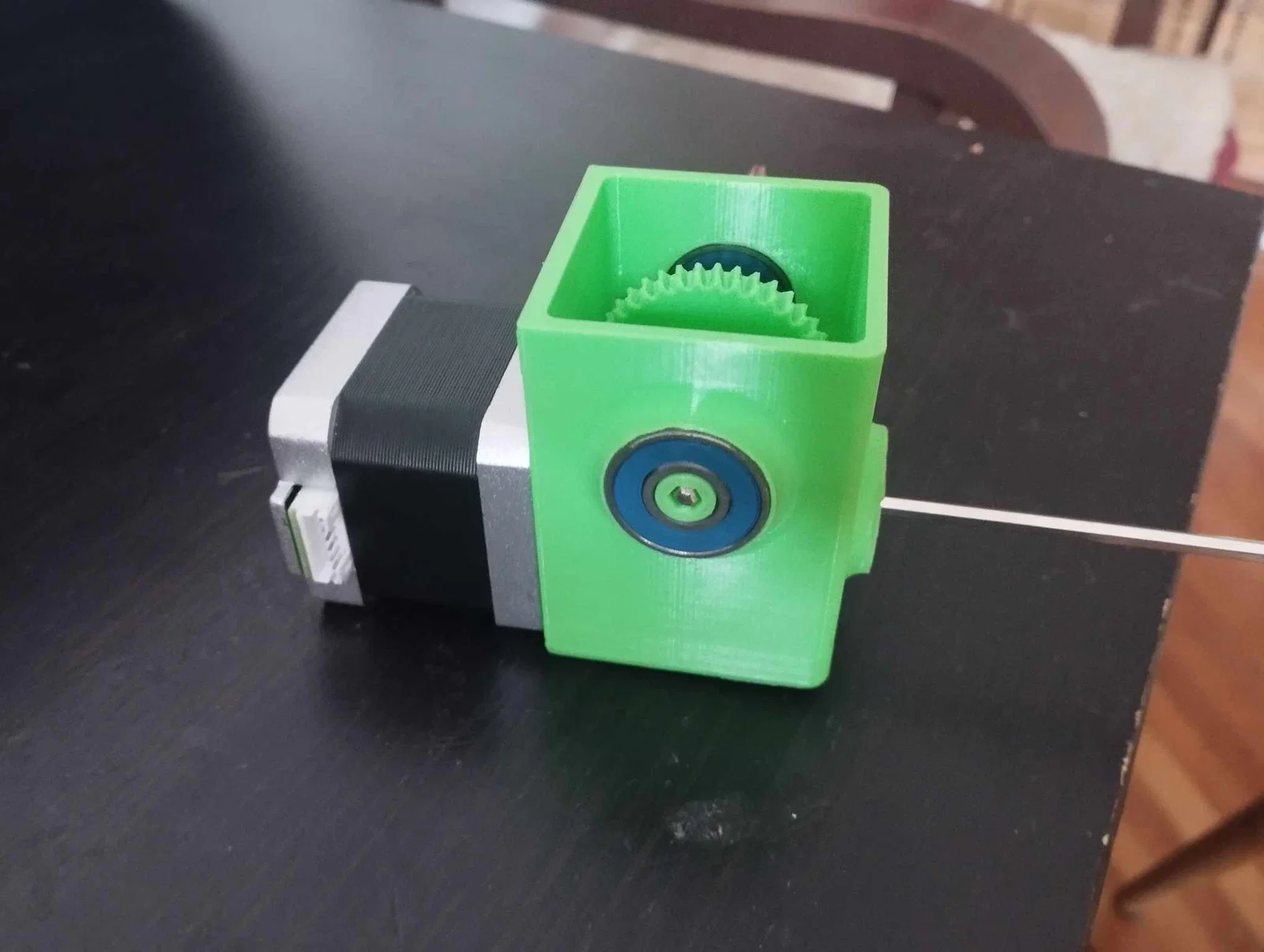

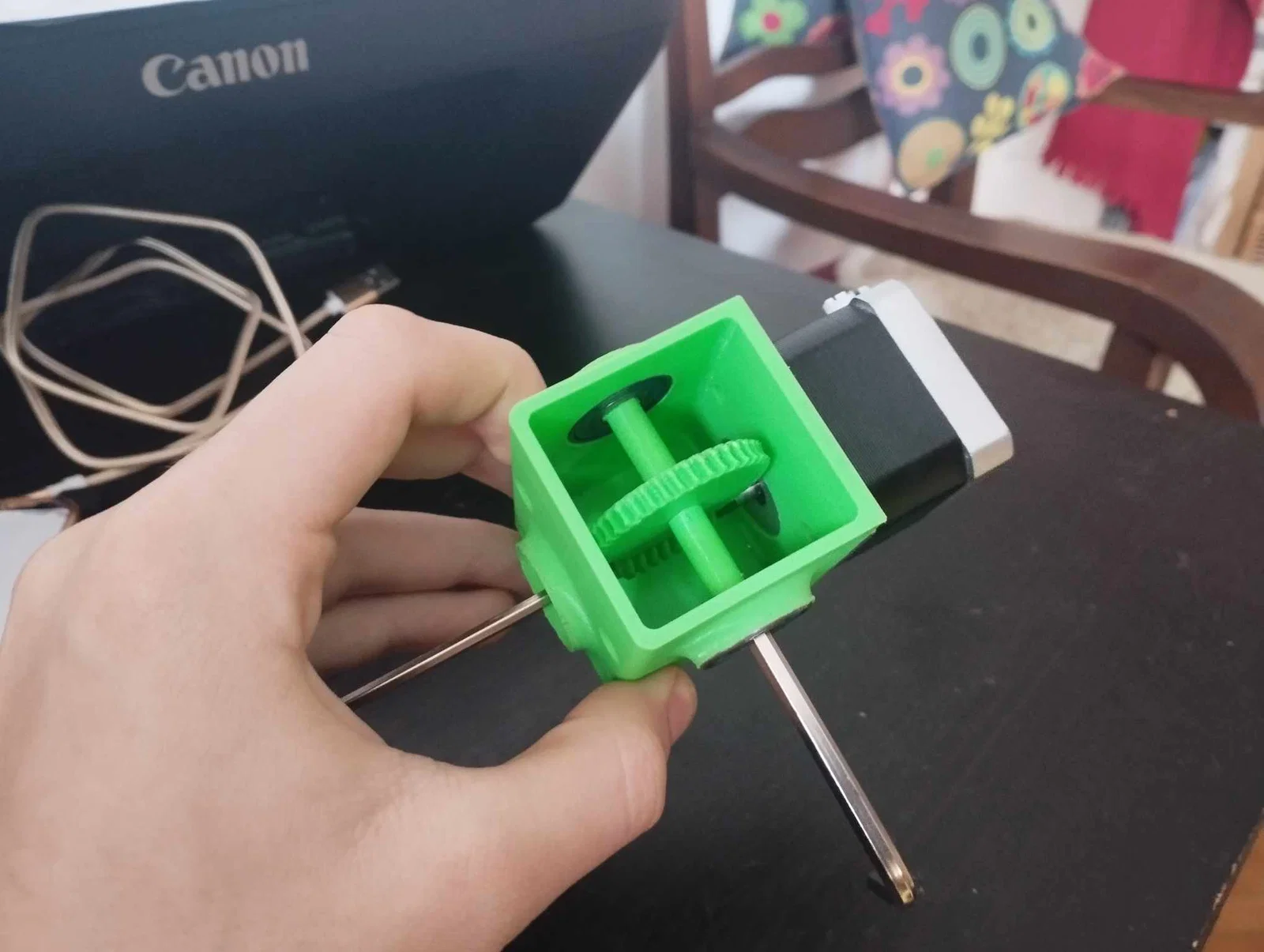

Hộp số trục vít (worm gear) tỉ số 1:40 cho động cơ NEMA
Hộp số worm gear tỉ số 1:40 cho NEMA 17. Cần 3 bearing 608 và một khóa lục giác M4. Có thể chỉnh kích thước trong FreeCAD; khuyến nghị in PETG, dùng bôi trơn và cân nhắc support tùy máy.
Mô tả
Nếu bạn dùng loại bearing khác, bạn có thể chỉnh kích thước bearing trong bảng spreadsheet kích thước (dimensions spreadsheet) của file FreeCAD, cũng như các kích thước khác của model.
Cảnh báo: đổi kích thước lục giác (hex) sẽ không tự cập nhật các lỗ trên bánh răng.
Vật liệu phù hợp nhất là PETG, và bạn nên dùng chất bôi trơn. Nhưng lưu ý, dung sai (tolerance) mình căn theo filament của mình; filament của bạn có thể co rút ít hoặc nhiều hơn.
Nếu máy in của bạn đã calibrate tốt và làm mát ổn, thì không cần support. Nhưng nếu bạn dùng máy kiểu Ender 3 stock, thì nên dùng support.
Bạn nên dán keo (glue) các phần insert cho bearing.
