Móc treo chìa khóa kiểu radio retro thập niên 50/60

Mình mới tình cờ thấy mấy mẫu móc treo chìa khóa kiểu guitar amp trên nền tảng này, nhìn rất mê, nhưng mình muốn một cái gì đó giống radio receiver phong cách thập niên 50/60 hơn — kiểu vỏ bakelite với mấy màu pastel hơi “lòe loẹt”.

Mình cũng không muốn phải lôi cọ sơn ra. Và dù rất thích ý tưởng dùng đầu jack plug để “đậu” chùm chìa khóa, mình lại không thích gắn một cái đầu jack nặng trịch lên khoen chìa khóa.

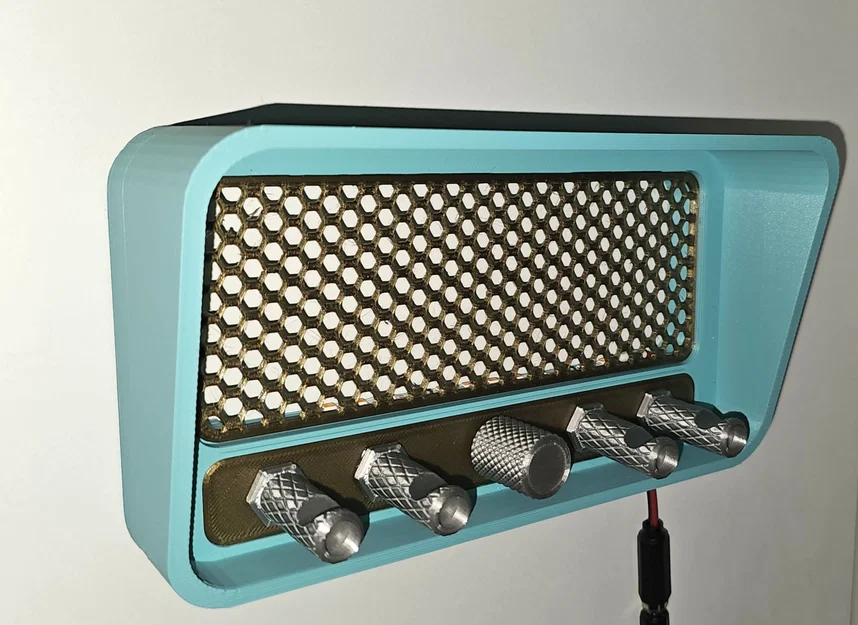

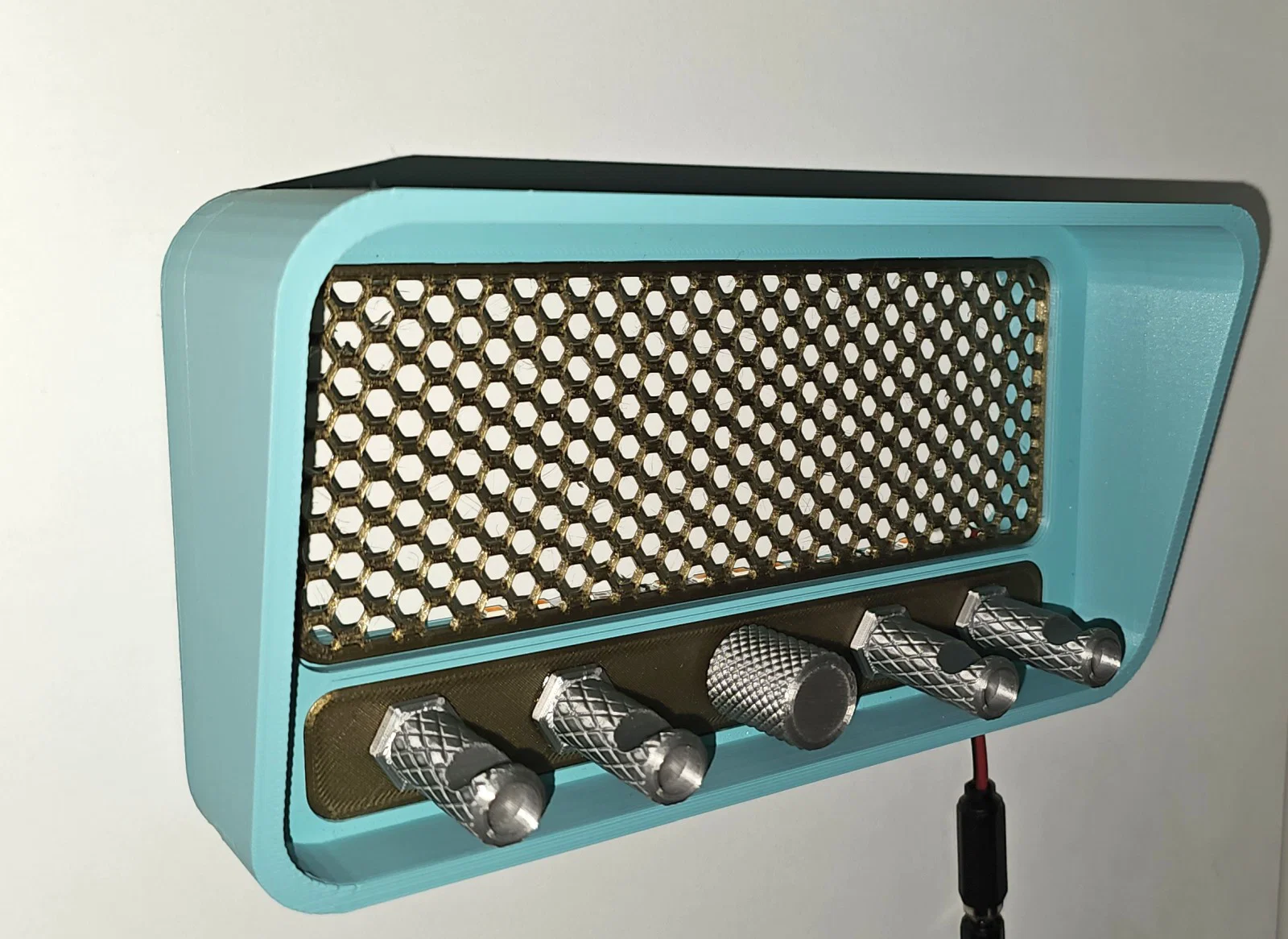

Vậy nên mình tự thiết kế móc treo chìa khóa của riêng mình: làm các “fake” jack plugs, đồng thời thêm chút đèn LED cho vui.

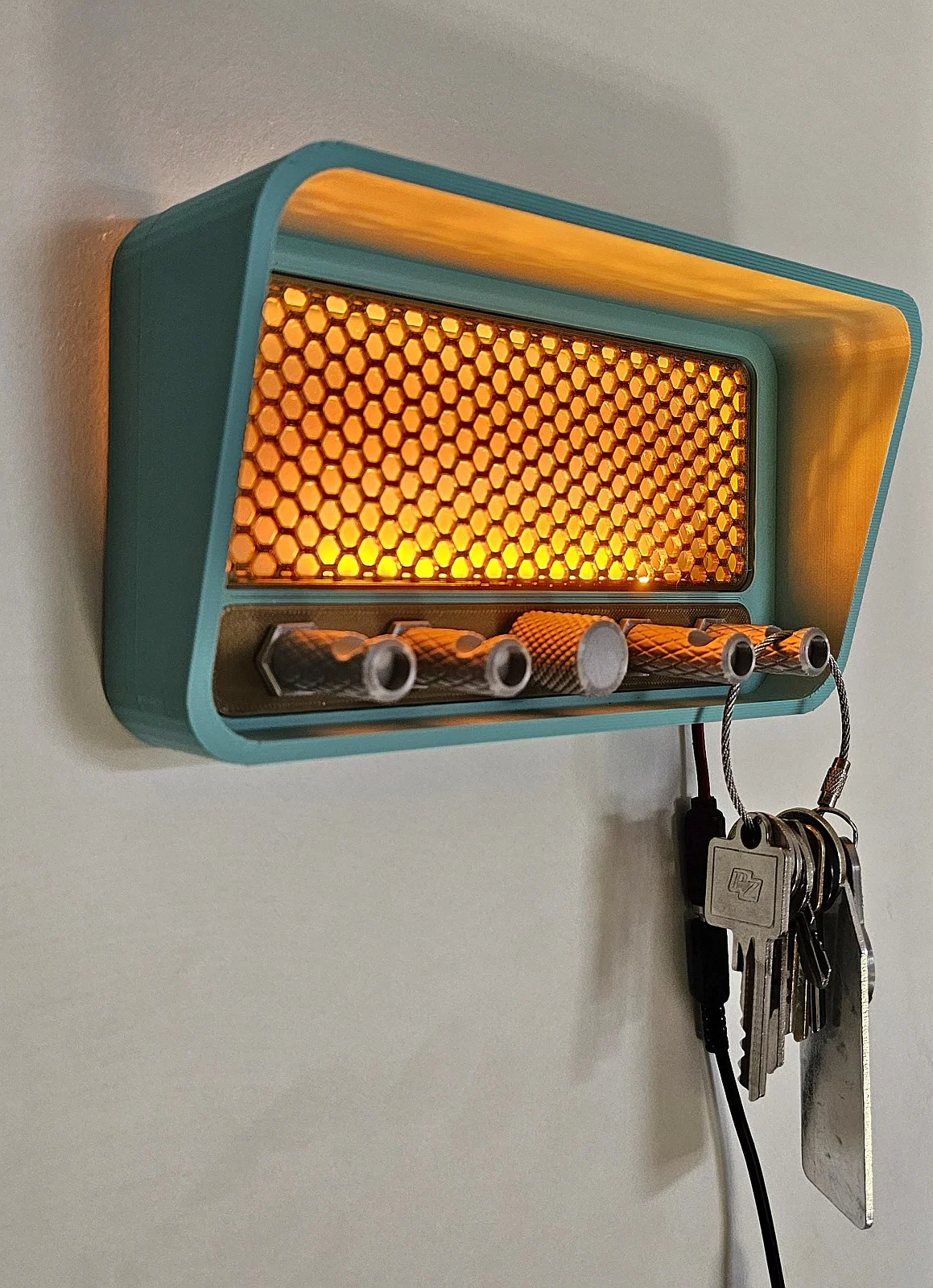

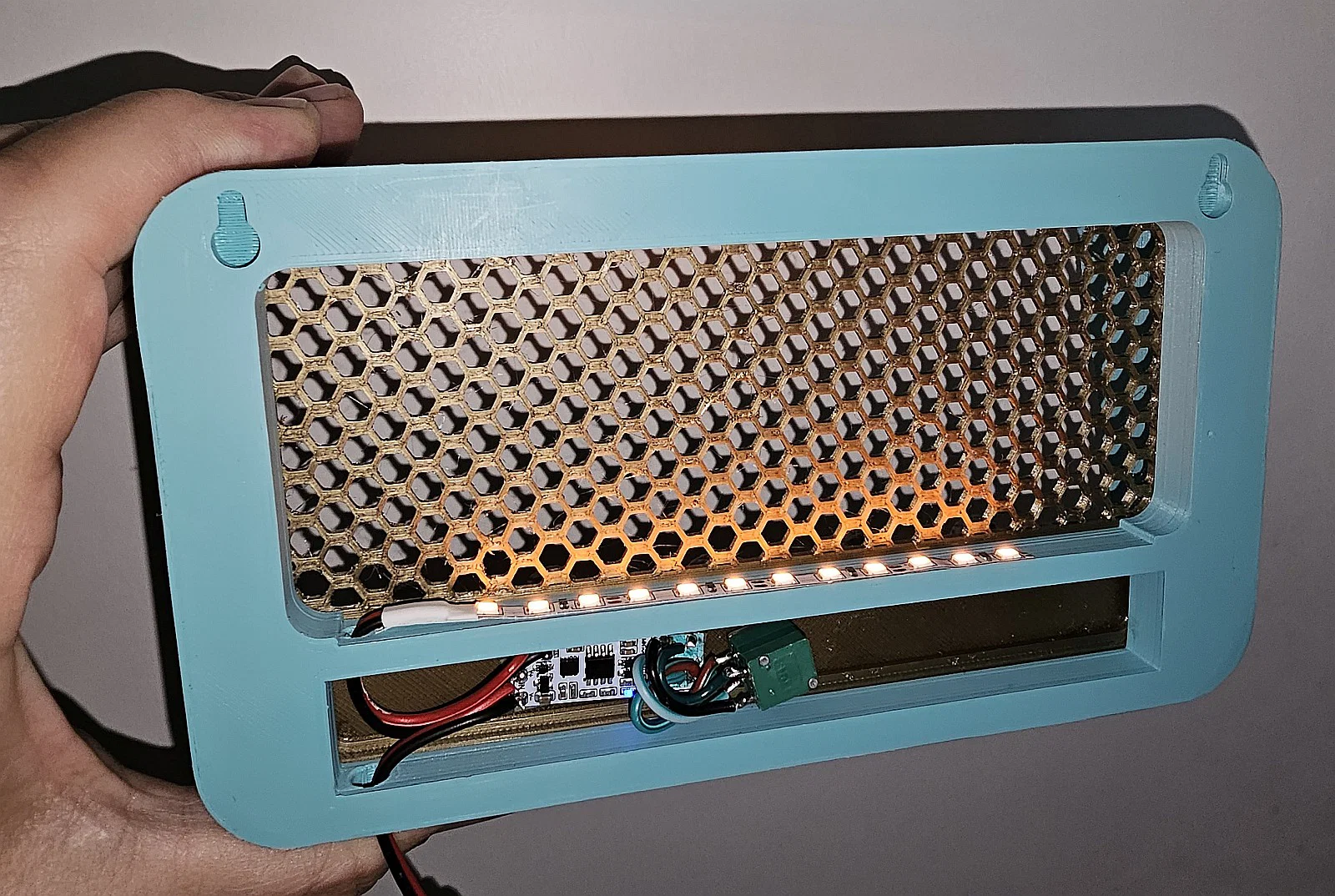

Cái núm ở giữa vừa là công tắc vừa là dimmer cho một đoạn orange LED strip, tạo hiệu ứng phát sáng giống như bóng đèn tube của mấy ampli đời cũ. Một module PWM dimmer nhỏ được gắn phía sau mặt trước và lo phần điện.

Mình đính kèm file .scad nếu bạn muốn chỉnh sửa/tùy biến. Mình cố gắng thêm comment trong file để dễ đọc. Với mình đây cũng là một bài tập hay về hiệu ứng knurling (núm và các plugs) và pattern (như phần lưới).

Bạn có thể tải tất cả chi tiết trong một file .stl “bự”, hoặc tải trọn bộ parts trong một file zip. File .stl lớn có thể nạp vào slicer. Bạn bảo slicer tách thành các objects là sẽ có:

• phần housing (in màu pastel cho đẹp)

• phần front grate (mình dùng filament màu bronze)

• phần front plate (gắn các plugs và núm dimmer, mình cũng in bronze)

• bốn fake jack plugs (dùng filament màu bạc hoặc chrome)

• dimmer knob (cũng bạc hoặc chrome)

Các chi tiết fit hơi lỏng và khi lắp cần nhỏ vài giọt keo. Mong bạn thích thiết kế này. Thích thì để lại bình luận nha.

Filaments dùng:

housing làm từ Polymaker PolyTerra PLA màu arctic teal
núm và plugs làm từ FormFutura High Gloss Silver PLA
grate và front plate làm từ 3DJake PETG bronze

Mua linh kiện điện:

Module dimmer là loại này:  https://de.aliexpress.com/item/1005006318114785.html Có nhiều shop bán trên aliexpress. Bạn cần tháo hàn (unsolder) cái potentiometer để mọi thứ vừa khít. Mẹo nhỏ: đừng dùng heat gun, mình làm chết luôn một cái potentiometer vì cách đó.
LED strip là loại này: https://www.aliexpress.com/item/1005003261847599.html Nó rất mỏng (4mm) nên lắp vừa đẹp. Dĩ nhiên bạn chỉ cần một đoạn ngắn thôi.

Nhớ thả like, bình luận, hoặc post make luôn nha!
