Adapter gắn ổ 2.5" sang khay 3.5" (SFF→LFF) cho HDD/SSD SATA & SAS

Adapter này được thiết kế để dùng trong khay 3.5" (LFF), lắp vừa ổ 2.5" (SFF) SATA/SAS HDD/SSD. Cụm cổng kết nối của ổ 2.5" sẽ được đặt đúng vị trí mà cổng của ổ 3.5" thường nằm.

Nó có đầy đủ các lỗ bắt vít mà có thể tiếp cận được về mặt cơ khí:

• 3 lỗ ở bên trái phần LFF
• 1 lỗ ở bên phải phần LFF
• 1 lỗ ở mặt đáy phần LFF
• 2 lỗ ở bên trái phần SFF

Thiết kế hướng tới nhẹ và tiết kiệm filament nhưng vẫn cứng cáp; khi in cần khoảng 24 grams / 8 meters filament 1.75 mm. Không cần supports.

Mình đã thêm nhiều phiên bản:

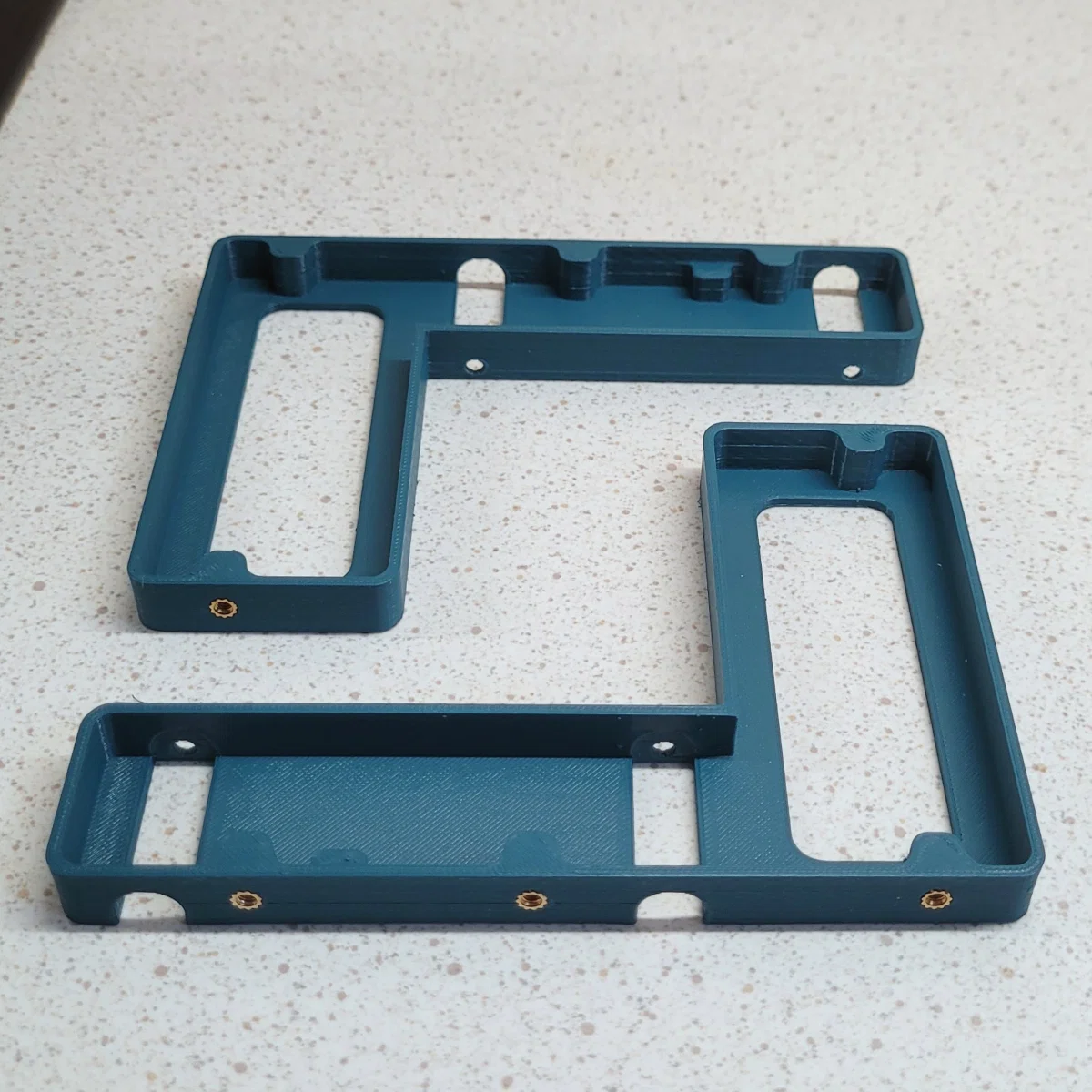

• …_threaded_insert_4.00mm - phần LFF có lỗ để gắn M3x3,00 Threaded Insert by CNC Kitchen, tương thích với M3 round head short and long PC screw, như trong hình
• …_threaded_insert_3.85mm - giống như trên nhưng tinh chỉnh nhẹ
• …_threaded_insert_4.00mm - giống như trên nhưng tinh chỉnh nhẹ
• …_hole_3.25mm - có lỗ 3.25 mm để bắt trực tiếp bằng vít 6-32 loại lớn
• …_hole_2.75mm - giống như trên nhưng tinh chỉnh nhẹ
• …_hole_3.00mm - giống như trên nhưng tinh chỉnh nhẹ
• …_hole_3.50mm - giống như trên nhưng tinh chỉnh nhẹ

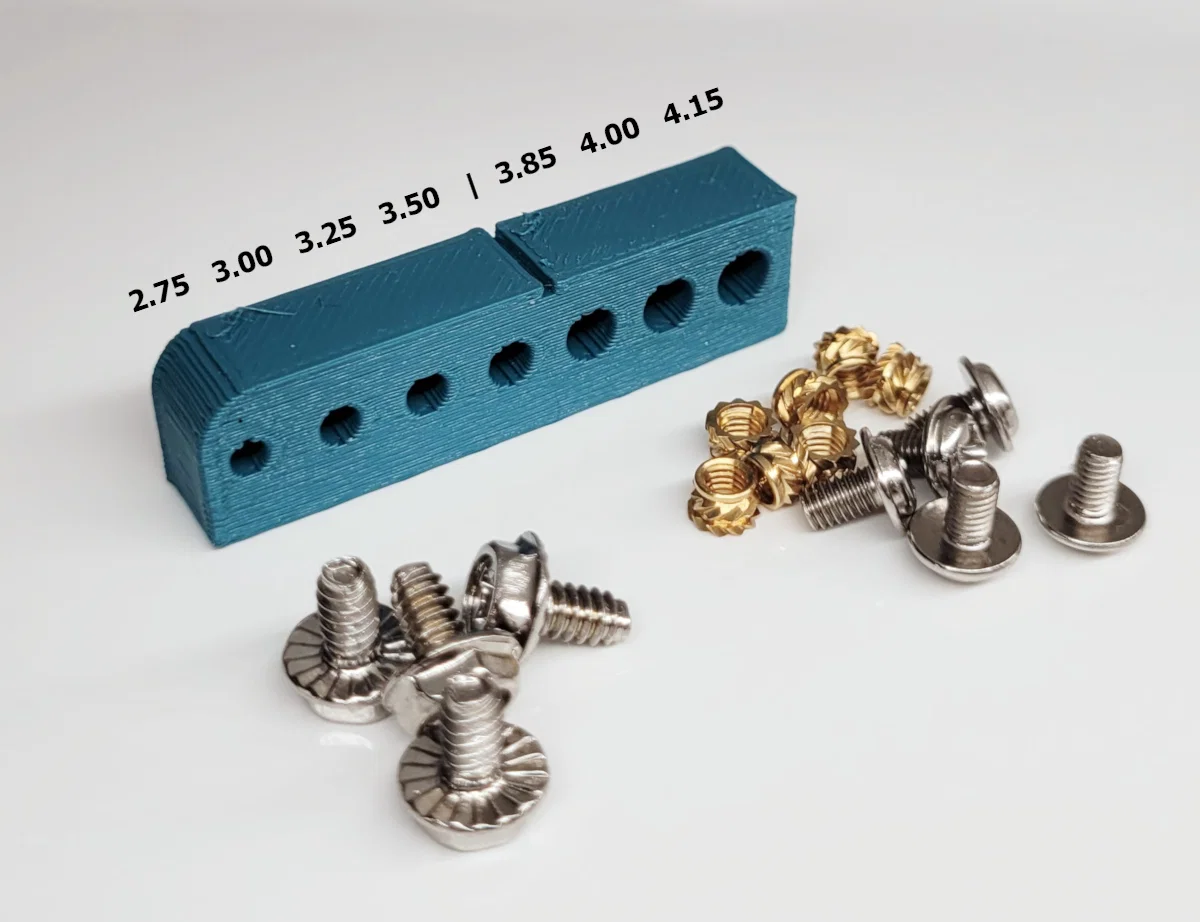

Mình có kèm một test fit model để thử xem với máy in của bạn thì nên in phiên bản nào cho đúng với vít bạn dùng, khỏi phải in nguyên cái adapter.

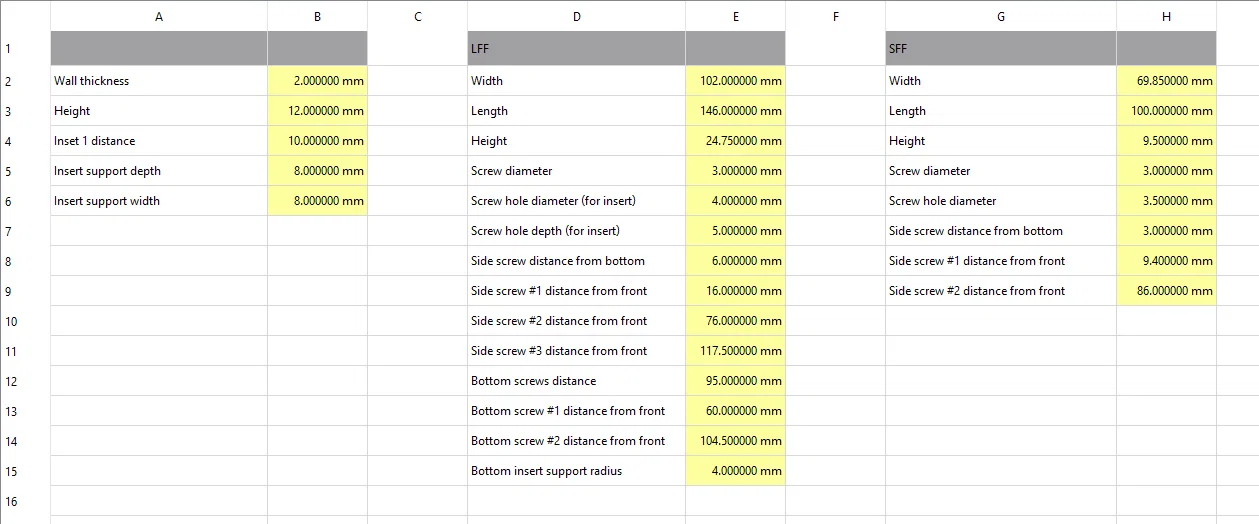

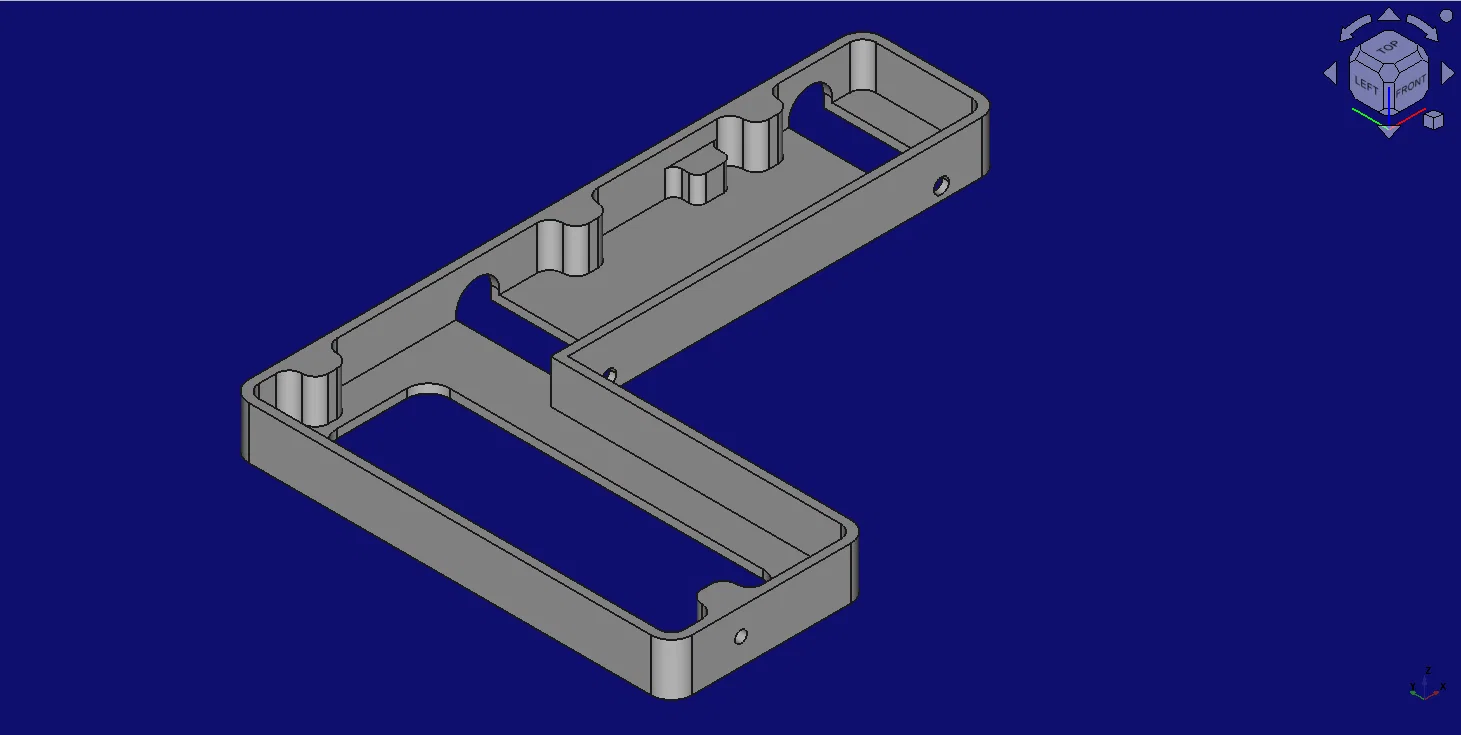

Mình cũng có kèm file nguồn FreeCAD, để bạn chỉnh model theo nhu cầu riêng. Mình dùng chức năng Spreadsheet của FreeCAD; tất cả tham số quan trọng đều được điều khiển từ một sheet duy nhất.

Lưu ý: khi lắp mà không dùng threaded insert thì vít sẽ làm mòn/ăn nhựa, nên sau vài lần tháo lắp có thể sẽ bị lỏng và không còn bám vít tốt. Mình khuyên nên dùng threaded inserts.
