Chong Chóng Nhiều Màu (Colorful Pinwheel)

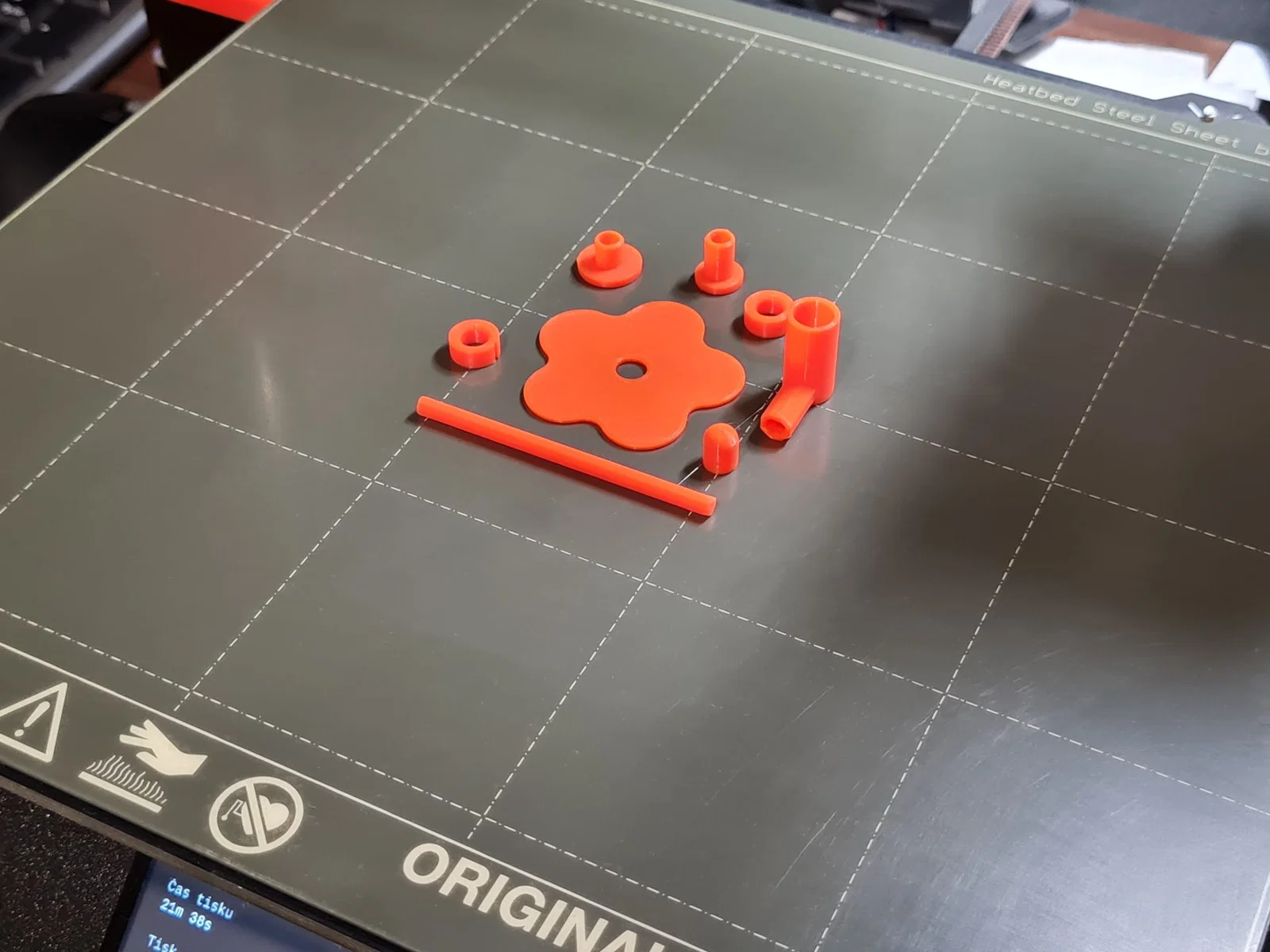

Các chi tiết cơ khí được tối ưu để in bằng PLA, layer height 0,2 mm, in trên smooth PEI steel sheet có thể in không cần brim.

Các cánh được 3D print theo 2 lớp với chiều cao 0,2 + 0,15 mm và 5 perimeters, mình cũng dùng PLA.

Mẫu đã chuẩn bị cho 3 kiểu cánh, mỗi kiểu có 2 biến thể phần mép; có thể dùng cả hai biến thể mép chung trong cùng một chong chóng.

Đường kính hoàn thiện của chong chóng khoảng 17 cm.

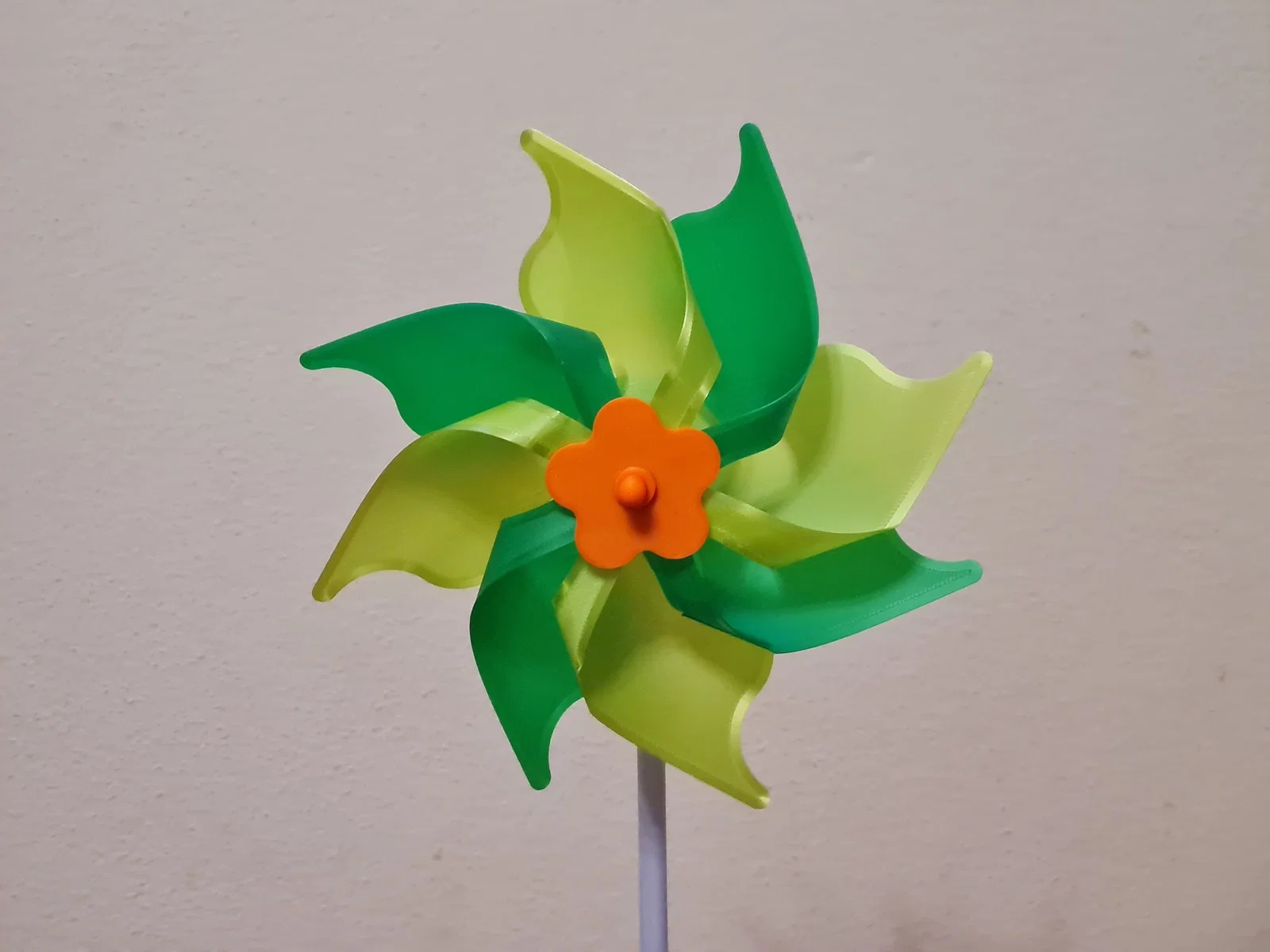

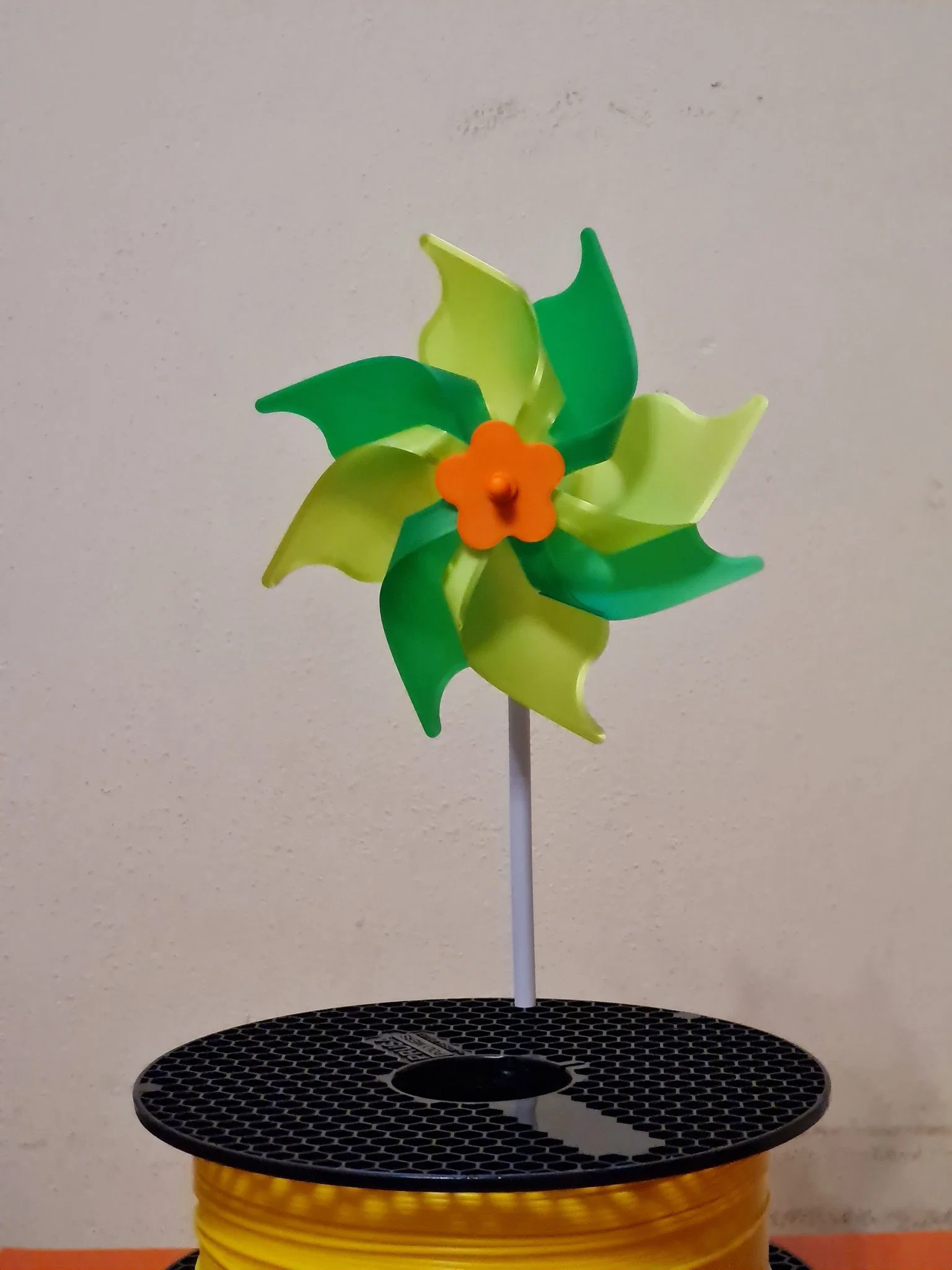

Cánh có thể 3D print nhiều màu khác nhau và dùng trực tiếp cho chong chóng, hoặc dùng làm khuôn (template) để cắt giấy.

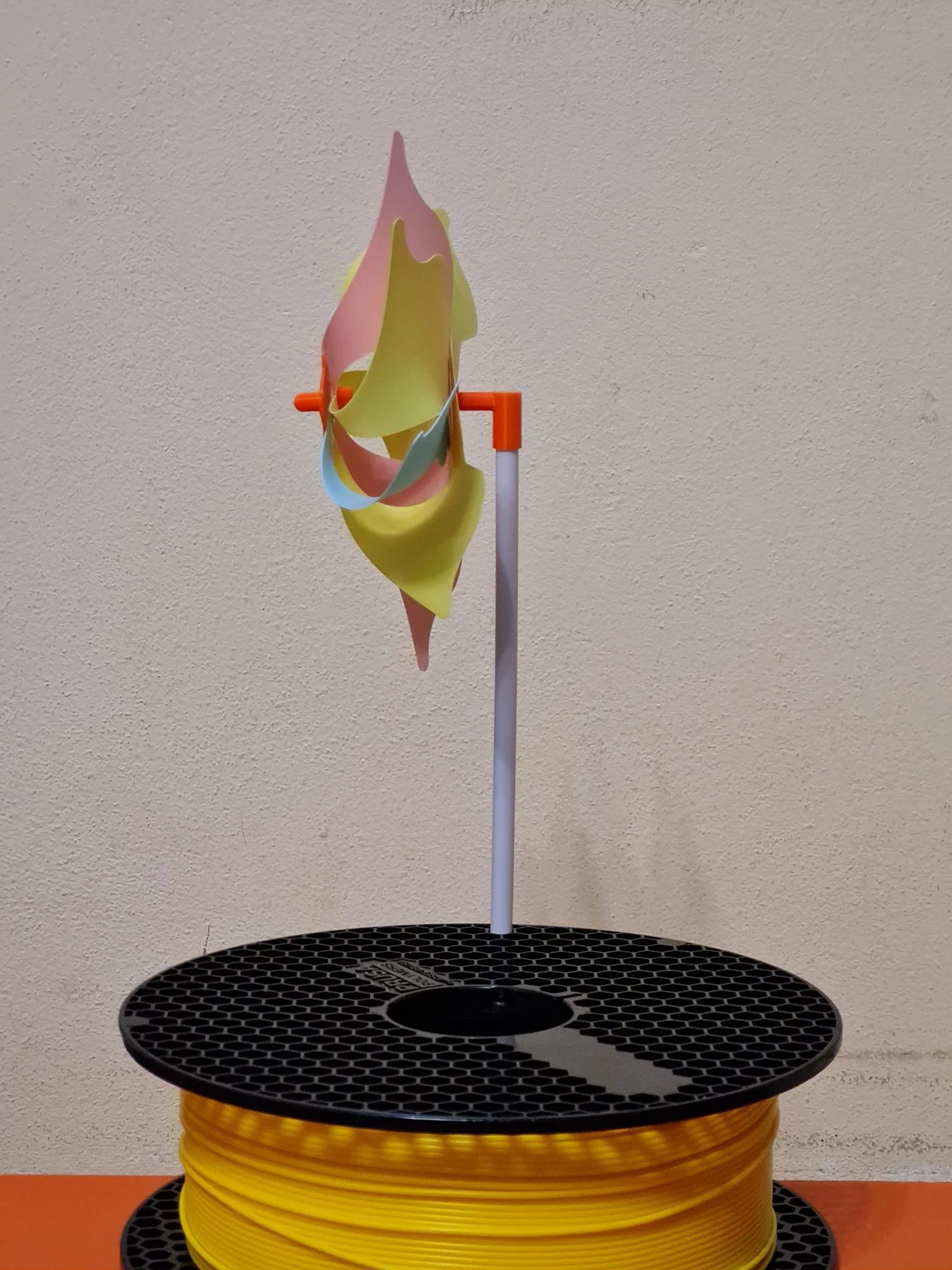

Phần giữ chong chóng (holder) lắp vừa ống hút hoặc thanh (bar) có đường kính ngoài 7 mm (không kèm model, nhưng thiết kế một thanh trực tiếp trong slicer thì cũng không khó).

Muốn chong chóng càng nhiều màu hơn nữa, bạn có thể 3D print cánh bằng các loại filament khác nhau cho từng layer.

Hướng dẫn lắp ráp chong chóng 4 màu loại 2 cánh:

Xếp tất cả cánh lần lượt theo cách sau:

Đặt bạc đạn sau (rear bearing) vào lỗ giữa (từ trên xuống dưới)

Lật mặt trước của cụm cánh xuống dưới

Trượt clip vào bạc đạn sau hết mức có thể; clip có vát mép (chamfer) ở mặt trên

Đặt bạc đạn trước (front bearing) vào nắp trước (front cover), rồi đưa bạc đạn trước vào một lỗ bên của cánh theo cách sau

Tiếp tục luồn bạc đạn trước vào các lỗ cánh lần lượt từ trái sang phải

Cuối cùng, tất cả lỗ của cánh đã nằm trên bạc đạn trước

Trượt clip vào bạc đạn trước hết mức có thể; clip có vát mép (chamfer) ở mặt trên

Gắn trục (axle) vào holder; nếu bị lỏng, thử lại và xoay trục 90°

Luồn trục qua các bạc đạn từ sau ra trước, gắn nắp (cap) vào

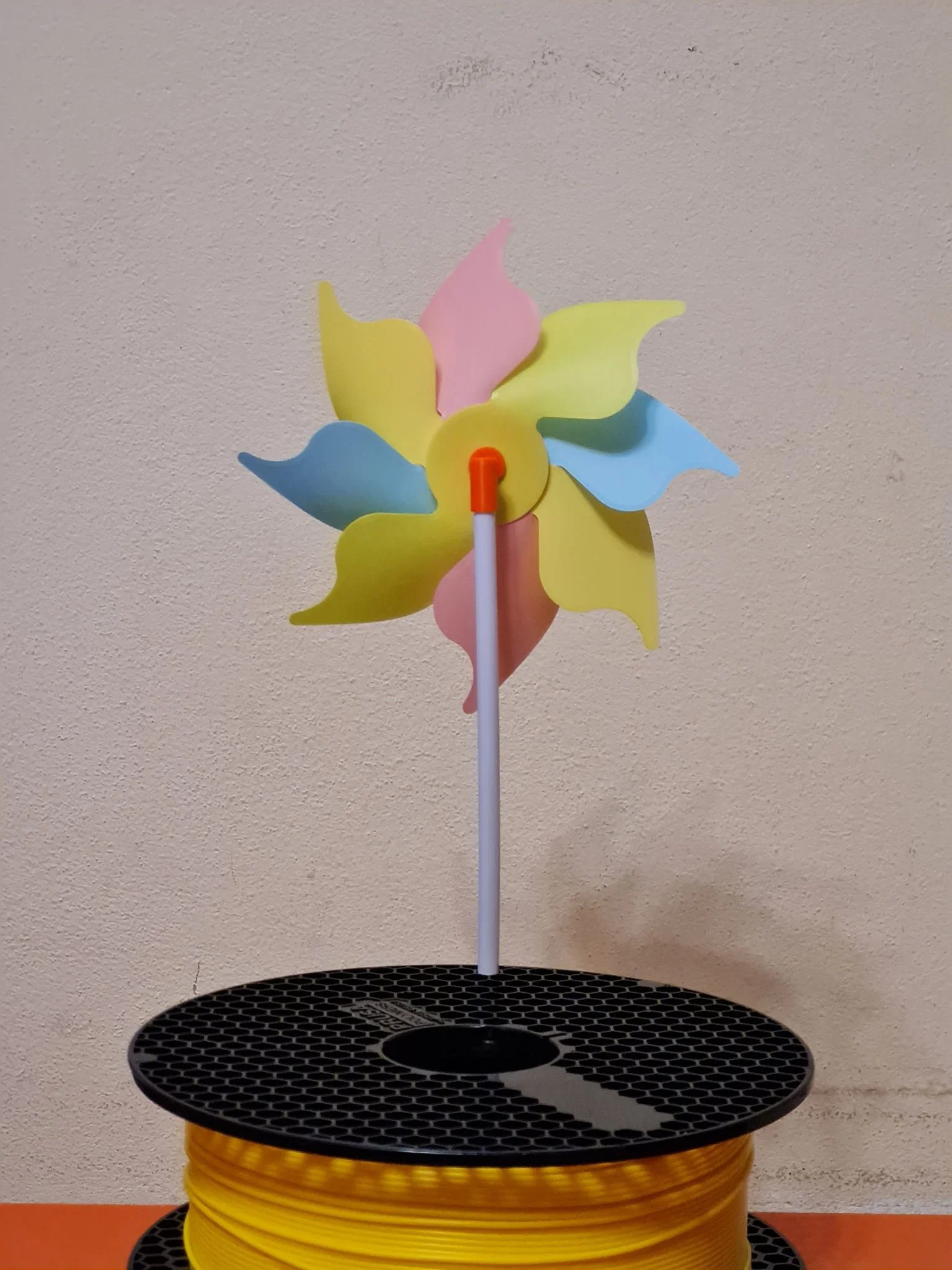

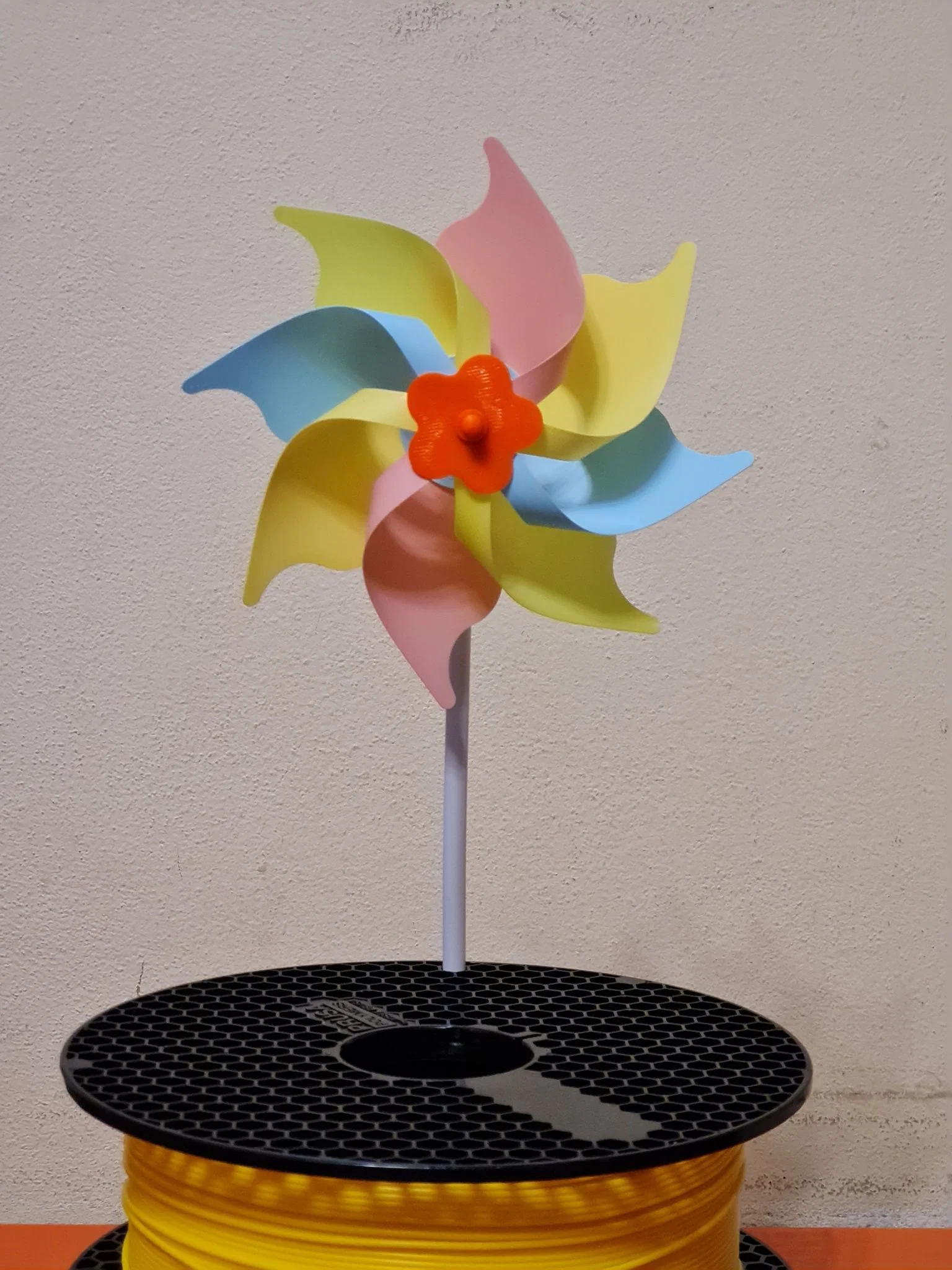

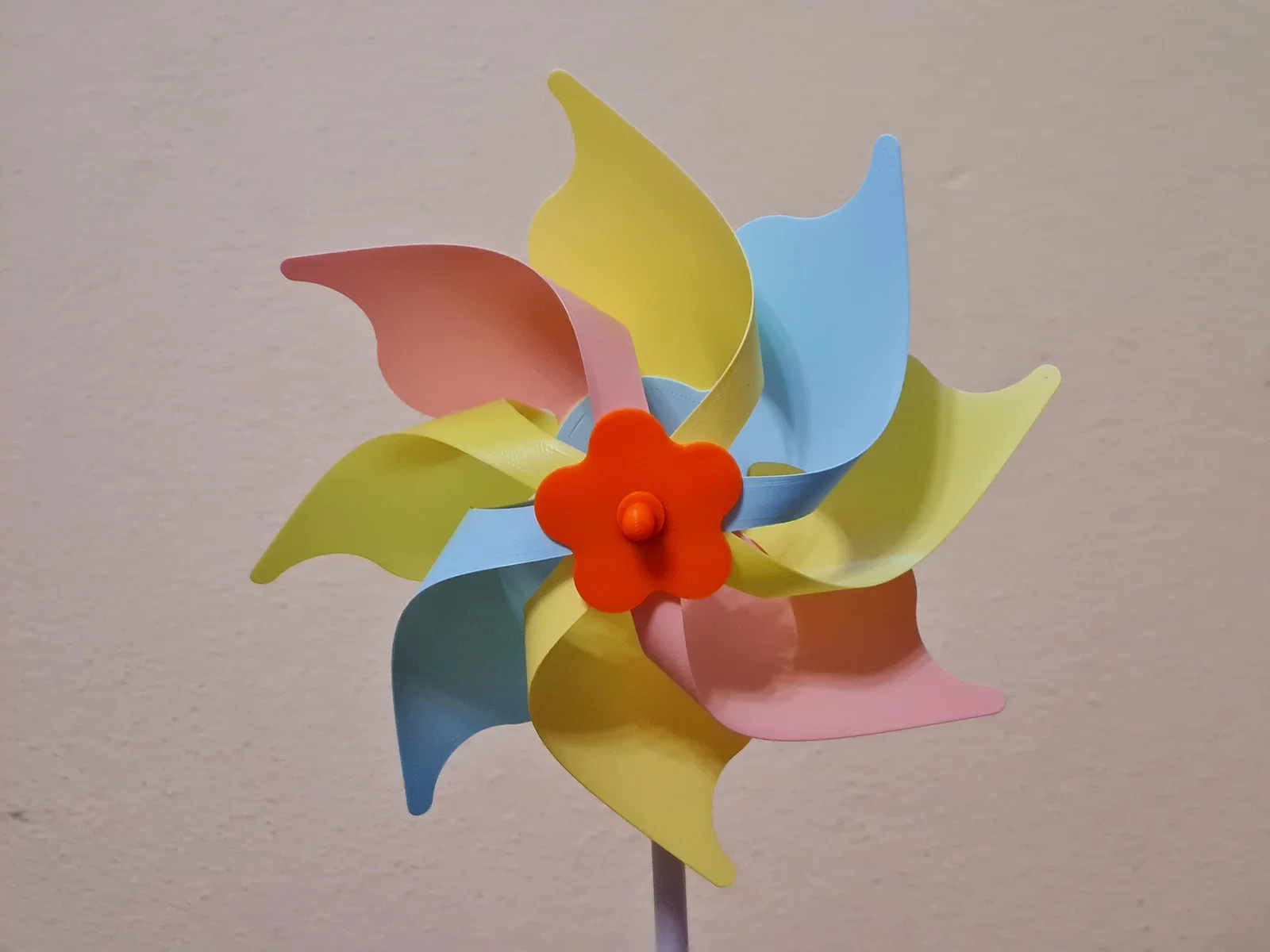

Hoàn thành chong chóng, quẩy thôi!
