OE2.2 – Adapter canh camera smartphone cho eyepiece kính hiển vi/kính thiên văn

Mô tả:

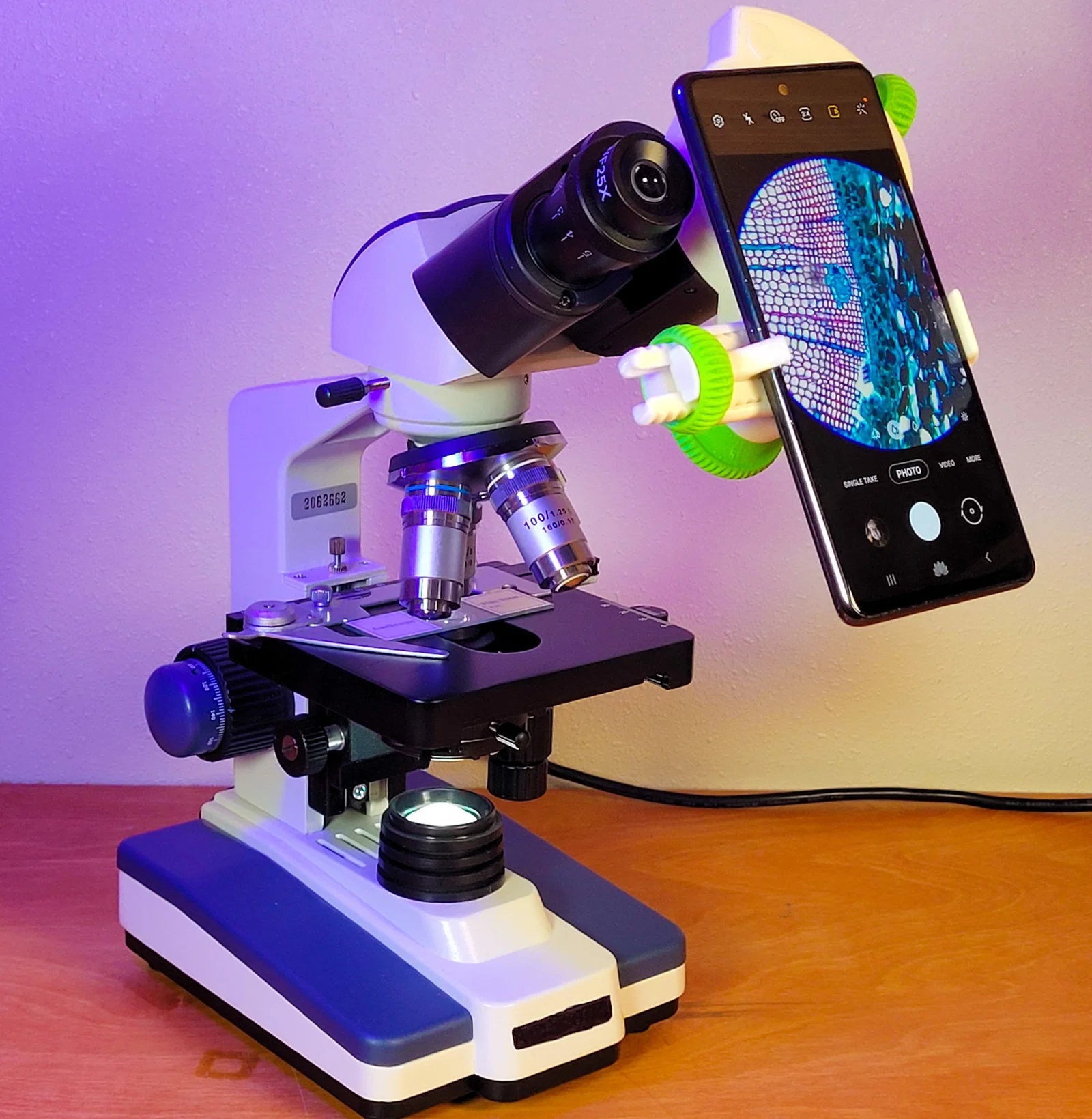

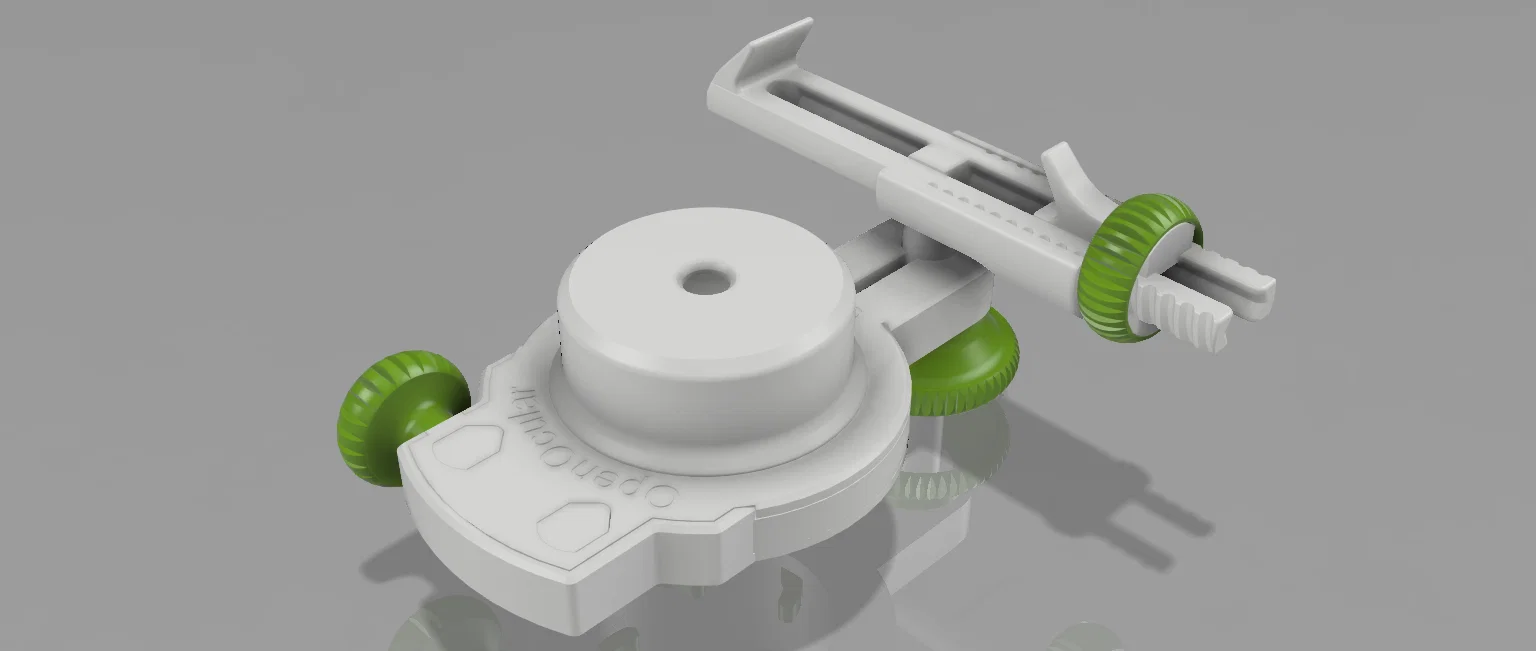

Rất hào hứng giới thiệu OE2, một adapter được thiết kế chuyên biệt giúp bạn chụp ảnh cực đẹp từ kính hiển vi hoặc kính thiên văn bằng chính smartphone. Thiết bị linh hoạt này tương thích với thị kính (eyepiece) đường kính từ 15 đến 50 mm và được thiết kế để tự canh thẳng camera của smartphone với thấu kính của eyepiece, nên thao tác lắp đặt nhanh gọn, đơn giản.

Khuyến nghị in:

Vật liệu: Thiết kế cho các máy in 3D FDM phổ biến dùng PETG, PLA hoặc ABS. (Khuyến nghị PETG)

Support: Không cần support thêm.

Phần cứng (Hardware): Không cần linh kiện bổ sung để lắp ráp.

Chiều cao lớp (Layer Height): Khuyến nghị 0.3 mm.

Infill: 100% đặc

Bôi trơn (Lubrication): Khuyến nghị dùng mỡ silicone hoặc petroleum jelly cho răng bánh răng để tăng hiệu năng.

Cập nhật & Lịch sử phiên bản:

2.2 (2023.09.19)

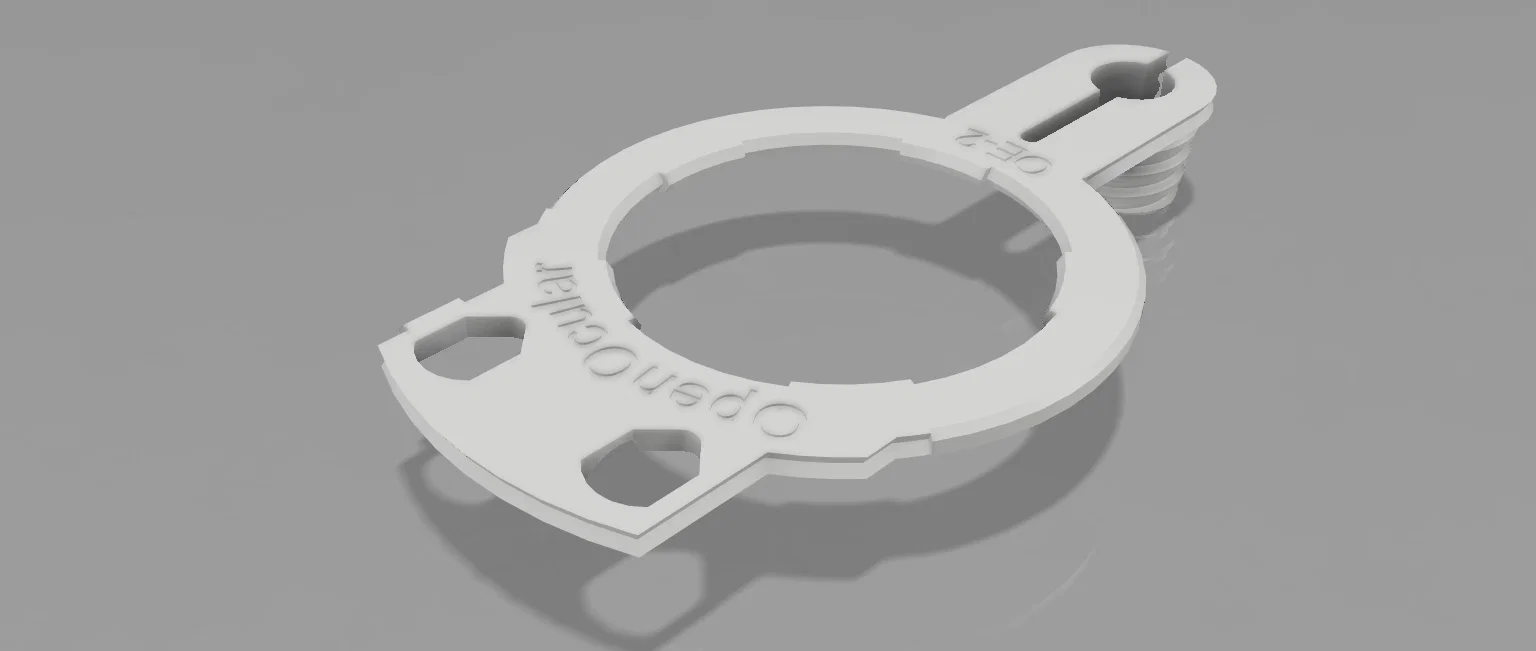

Cải thiện độ khít giữa positioner và retainer.

Tăng lực kẹp eyepiece.

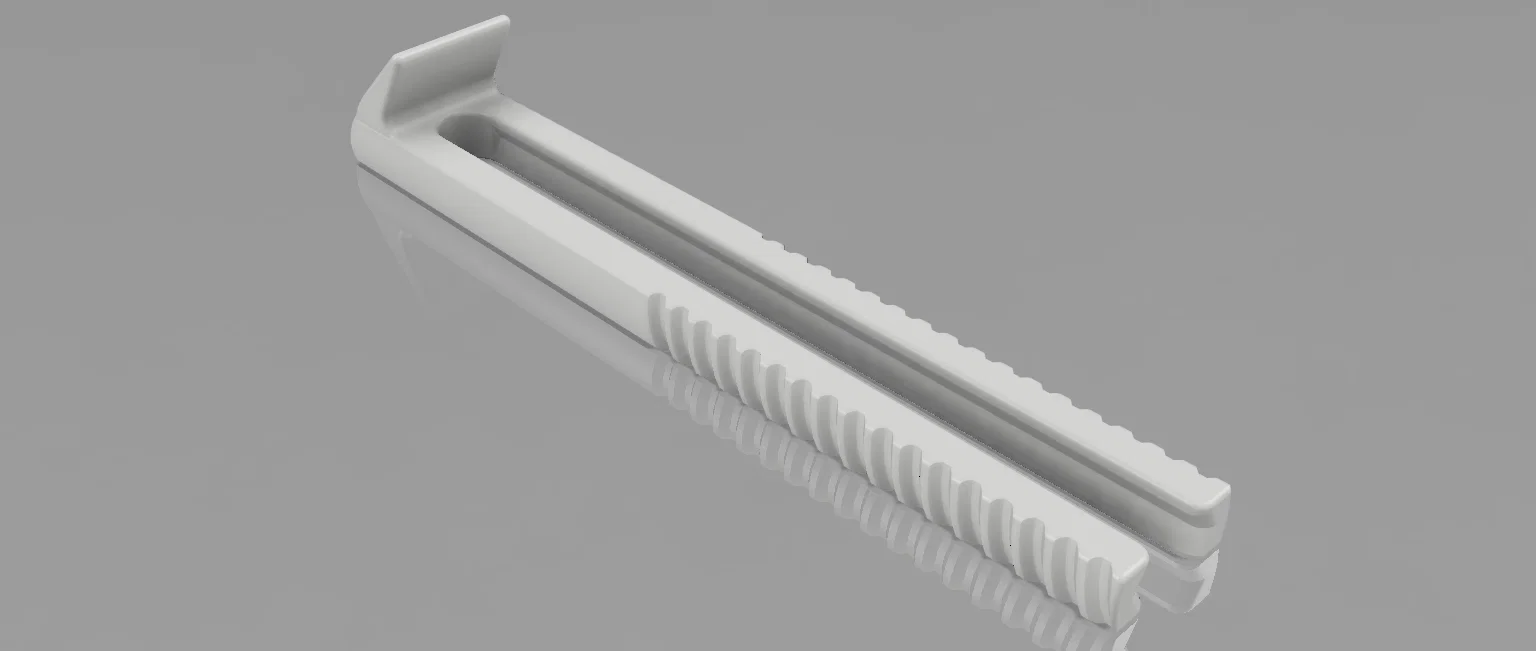

Tinh chỉnh cơ chế kẹp điện thoại.

Chỉnh lại nhiều khoảng hở (clearance) khác nhau.

2.1 (2022.01.11)

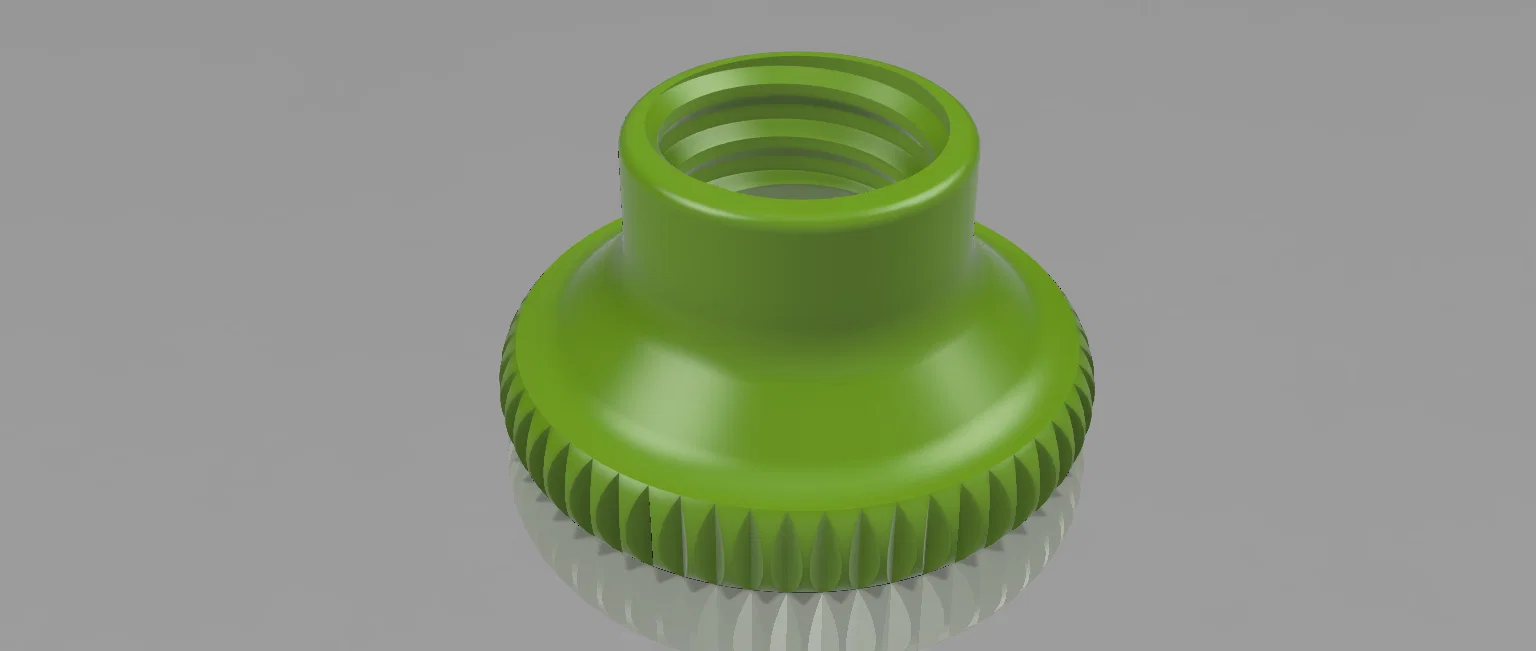

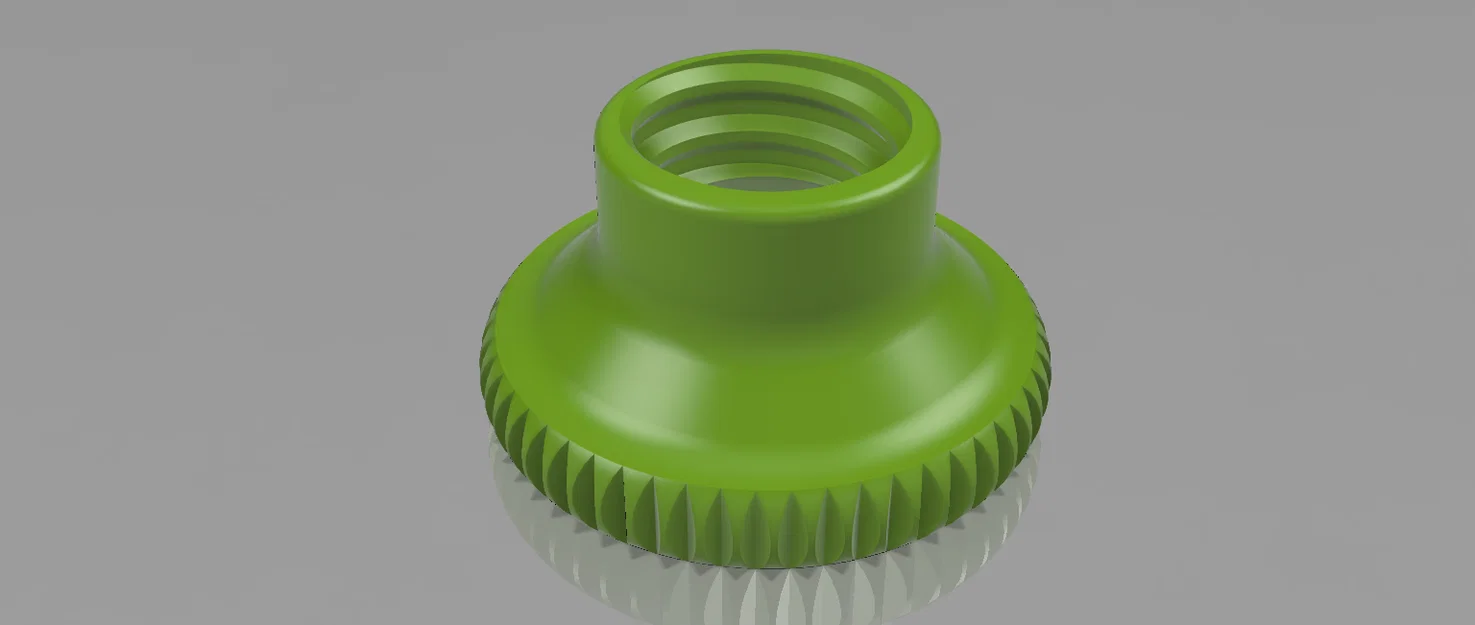

Tăng đường kính núm vặn OC Drive.

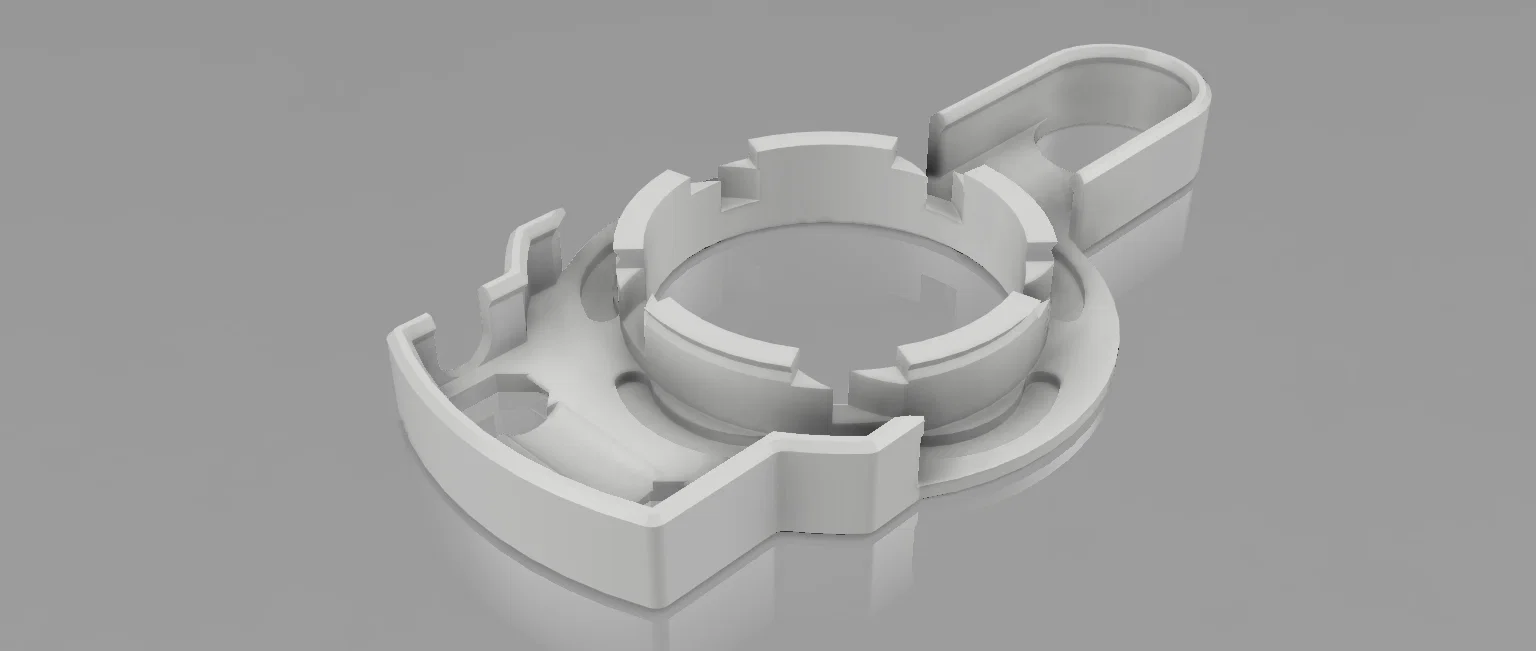

Chỉnh clearance ở tab PC Retainer.

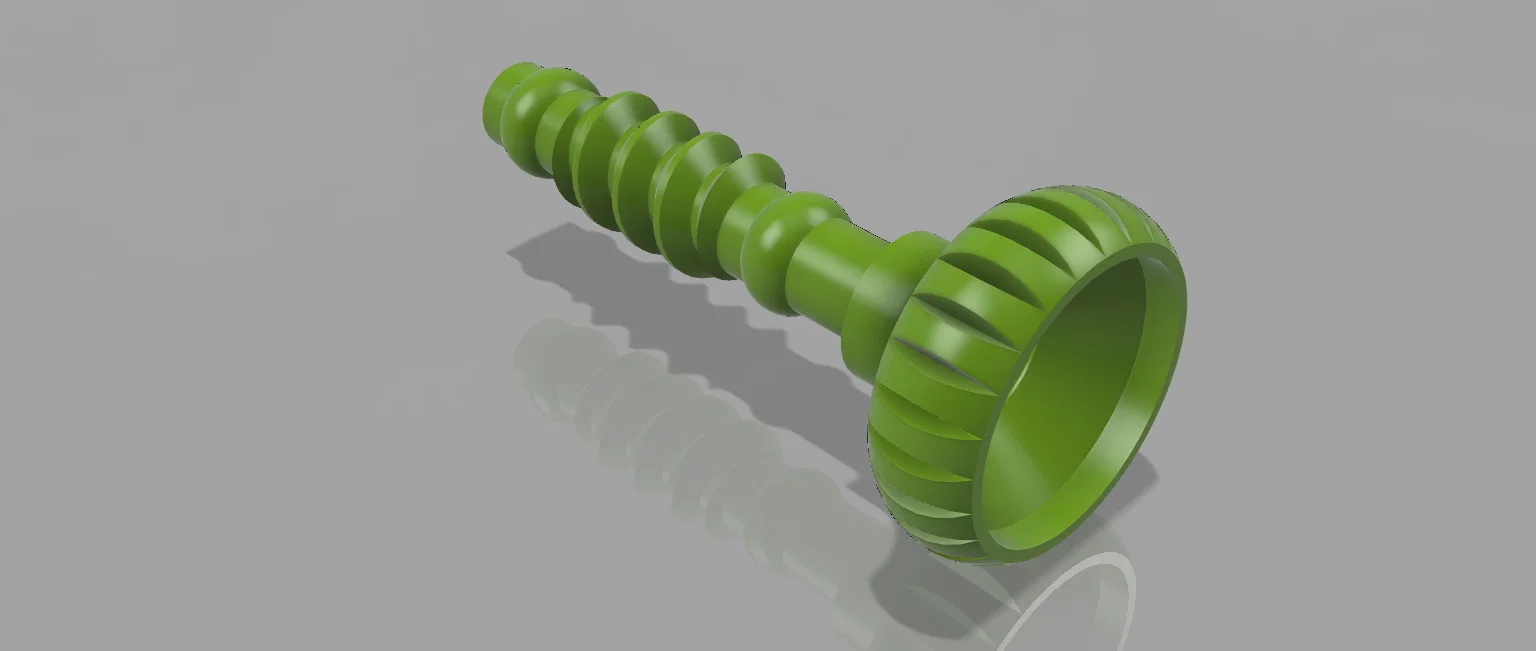

Sửa khoảng cách ren (thread spacing) ở PC Clamp.

2.0 (2022.01.04)

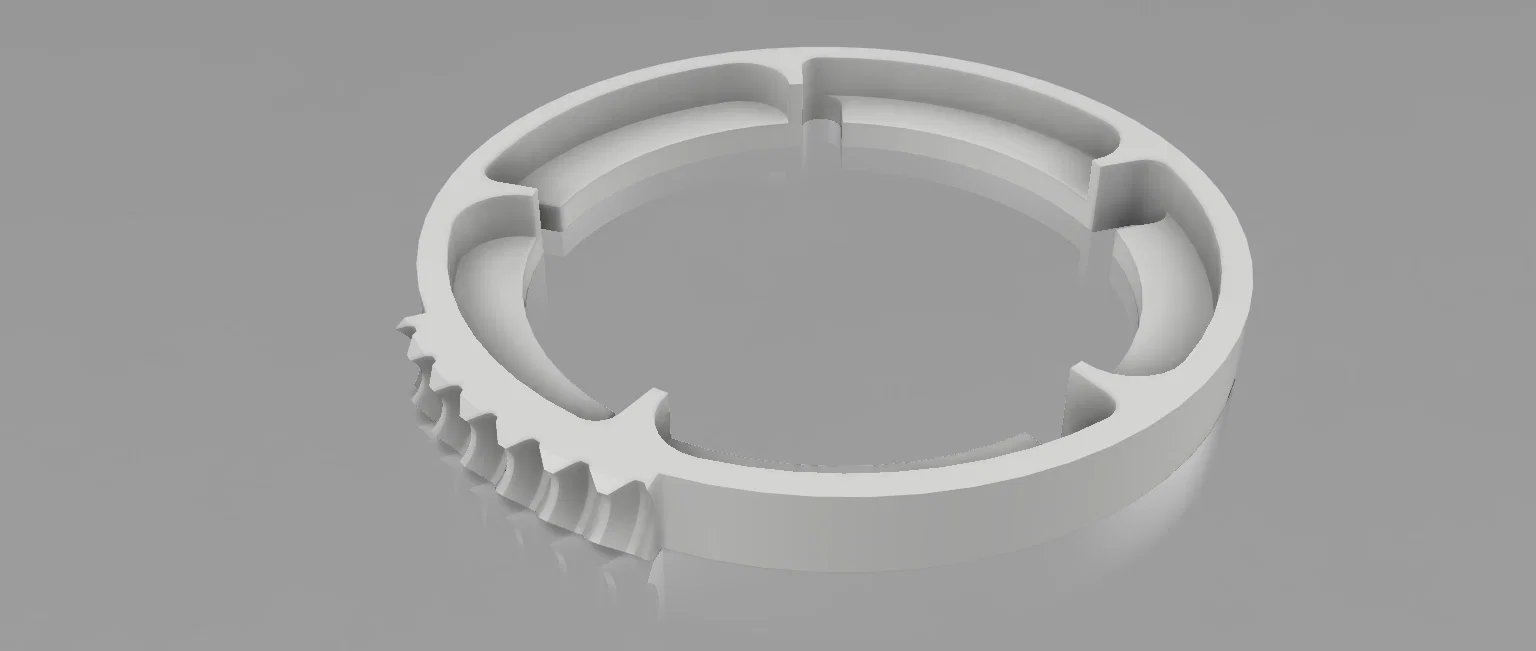

Giới thiệu kẹp eyepiece tự căn tâm (self-centering).

Thêm cơ chế canh camera smartphone kiểu pivot, có chỉnh độ cao.

Loại bỏ nhu cầu dùng vật liệu support trong thiết kế.

Wishlist & Vấn đề đã biết:

Wishlist: Thêm một thanh brace để tránh điện thoại bị trượt ra khỏi ngàm kẹp.

Lưu ý: Một số máy in có thể gặp khó với thiết kế lắp khít, khi clearance được set ở mức 0.25mm.

Về dự án này:

OpenOcular bắt đầu với mục tiêu hỗ trợ các trường học không có nhiều nguồn lực. Sứ mệnh là giúp việc chia sẻ và hiểu hình ảnh kính hiển vi trở nên dễ hơn. Điều này đạt được bằng cách tận dụng chiếc camera mà gần như ai cũng có sẵn trong túi—smartphone! Adapter kính hiển vi in 3D, dễ dùng của OpenOcular giúp mọi thứ trở nên khả thi.

Mua & Hỗ trợ:

Mua bản in của thiết kế này trên Etsy. https://openocular.etsy.com

Để cập nhật thiết kế, nhận hỗ trợ và gửi thắc mắc, ghé website chính thức của OpenOcular. https://www.openocular.com/

Nếu bạn có câu hỏi hoặc gặp vấn đề với thiết kế, vui lòng để lại bình luận. Phản hồi của bạn sẽ giúp OpenOcular tốt hơn cho mọi người!

Thiết lập in (Print Settings):

Hãng máy in (Printer Brand): Prusa

Model: I3 MK3S

Rafts: Không

Supports: Không

Độ phân giải (Resolution): 0.3 mm

Infill: 100%

Hãng filament (Filament Brand): Universal

Vật liệu filament (Filament Material): PETG
