Hộp ADS-B cho Raspberry Pi 4B + RTL-SDR + filter

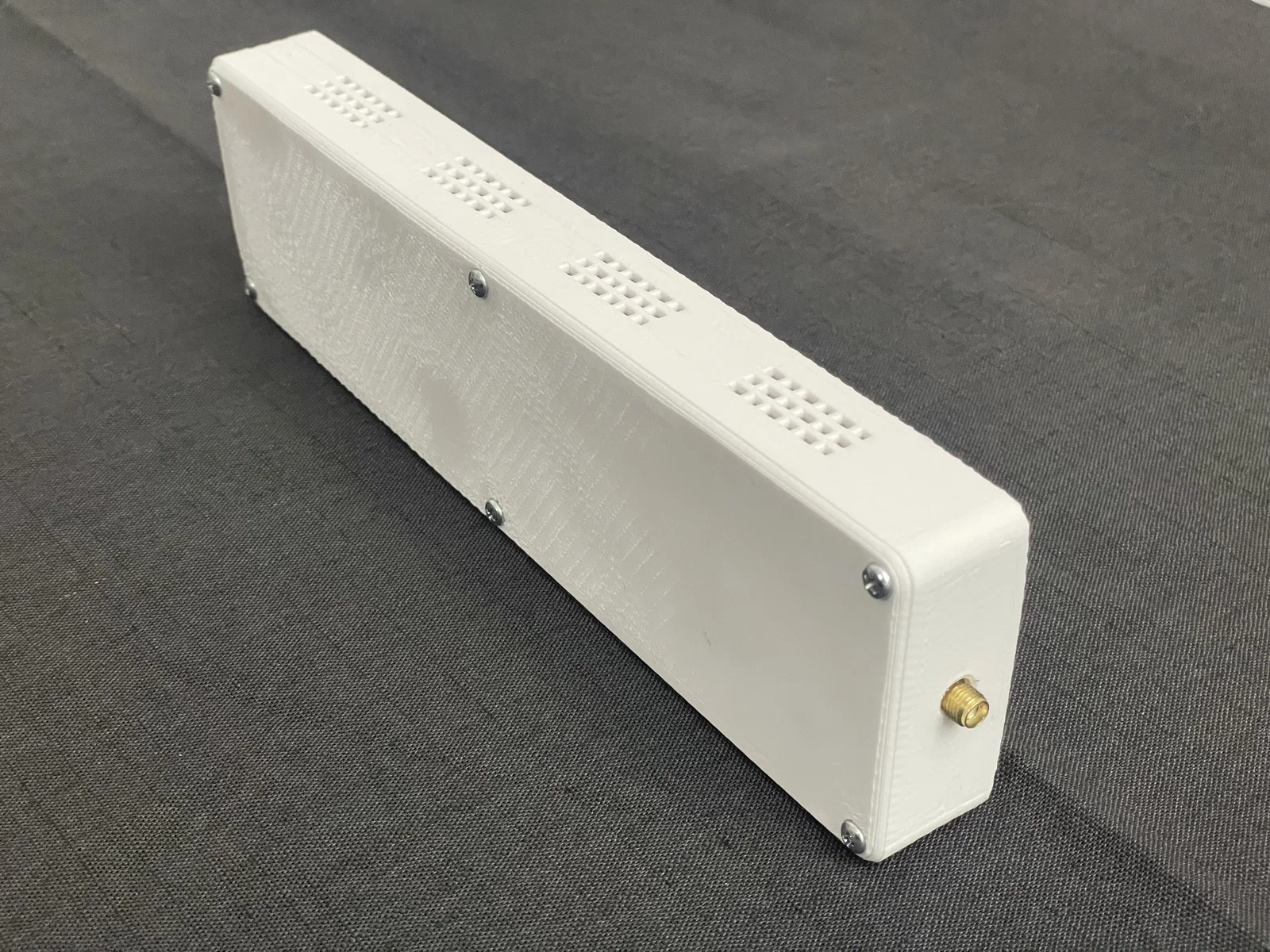

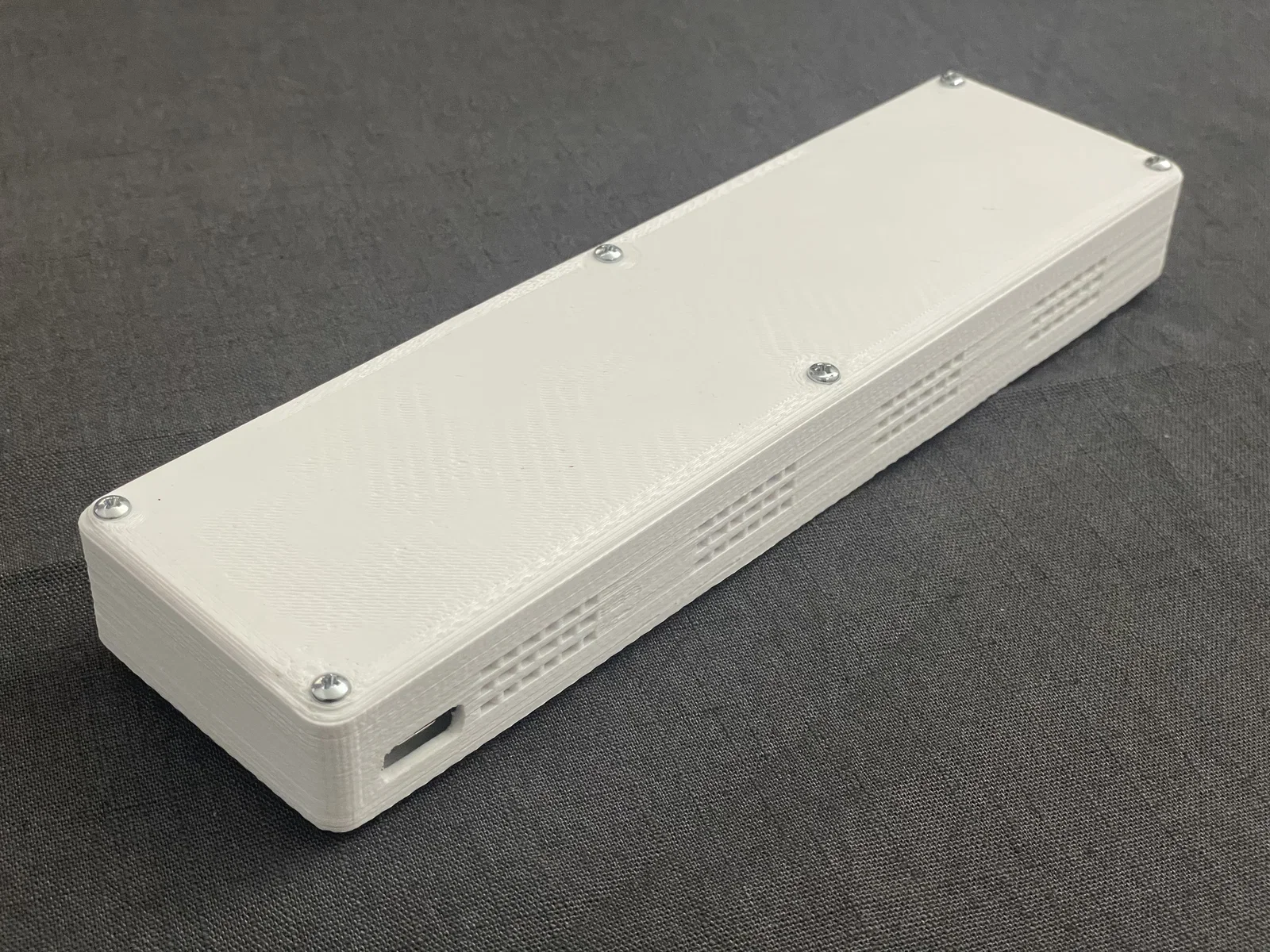

Hộp case nhỏ gọn, kín đáo cho bộ thu ADS-B dùng Raspberry Pi 4B, Nooelec RTL-SDR v5 (hoặc tương đương) và module filter 1090/978 MHz kèm adapter SMA. Có hướng dẫn ốc vít và lưu ý tản nhiệt.
Mô tả

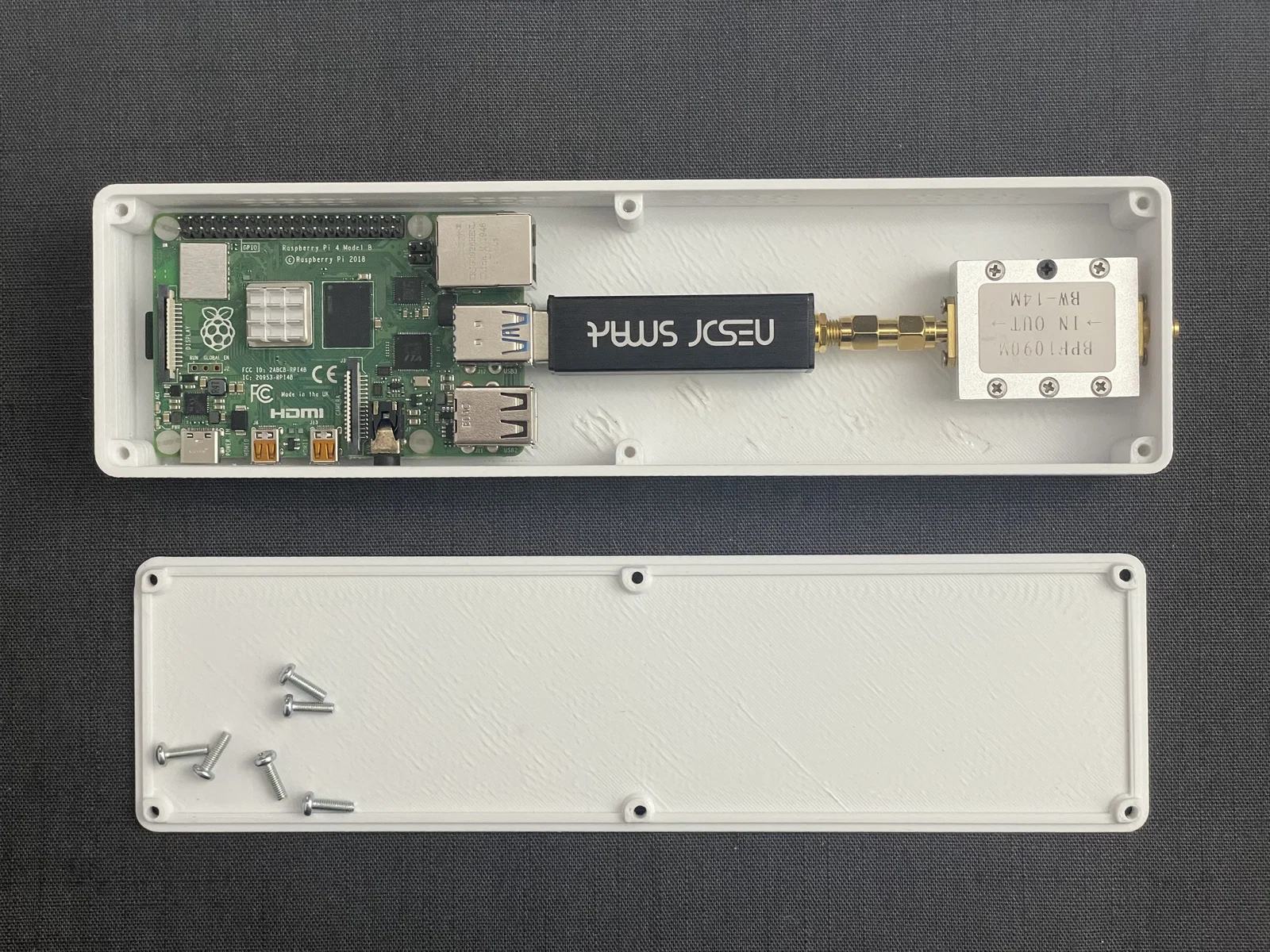

Cái này vừa với:
– Raspberry Pi 4B
– Nooelec RTL-SDR v5 (hoặc loại tương tự)
– module lọc 1090 hoặc 978 MHz loại generic + adapter SMA
Phần cứng cần có:
– 6 x ốc M3 x 10mm (dài hơn cũng được) cho nắp
– 4 x ốc M2.5 hoặc M3 * 5mm để bắt Pi (mình dùng ốc nylon)
Nó hơi to nhưng chắc vẫn vừa đa số máy in (có thể phải đặt chéo).
Mình có taro lại ren in bằng taro M3.
Tản nhiệt thụ động chạy khá ổn nếu có heatsink. Nhớ gắn đúng hướng, các lá tản nhiệt phải dựng đứng (hình mình chụp đang bị sai ;).
Cập nhật
Cyclone-6 đã làm một phiên bản OpenSCAD có thể tùy biến từ thiết kế này:
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
