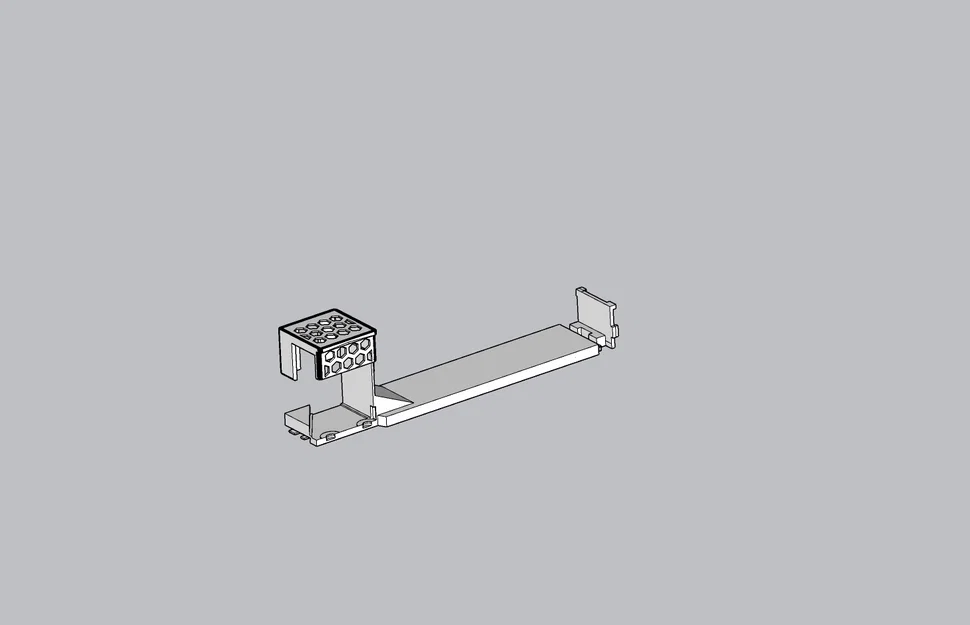

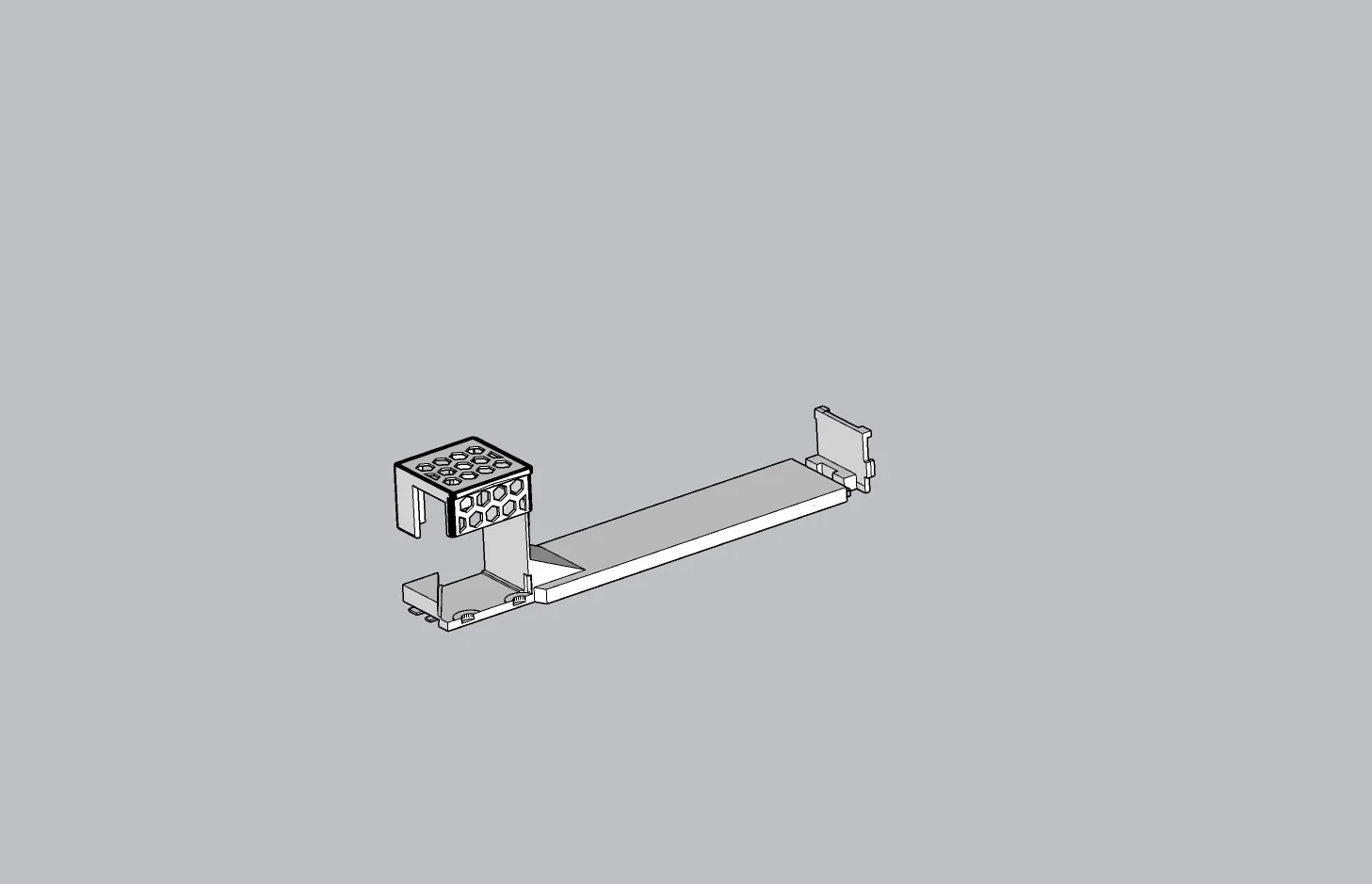

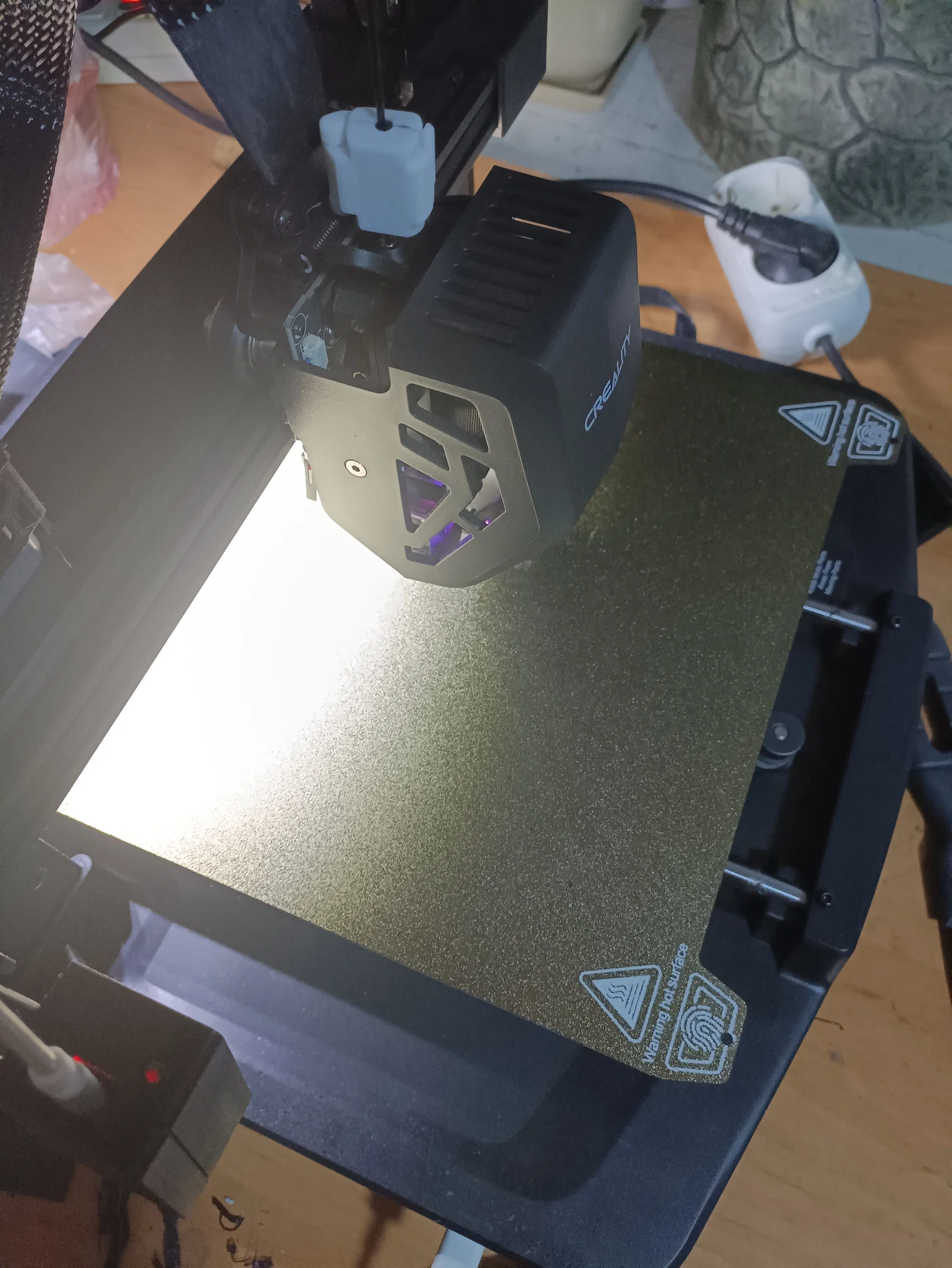

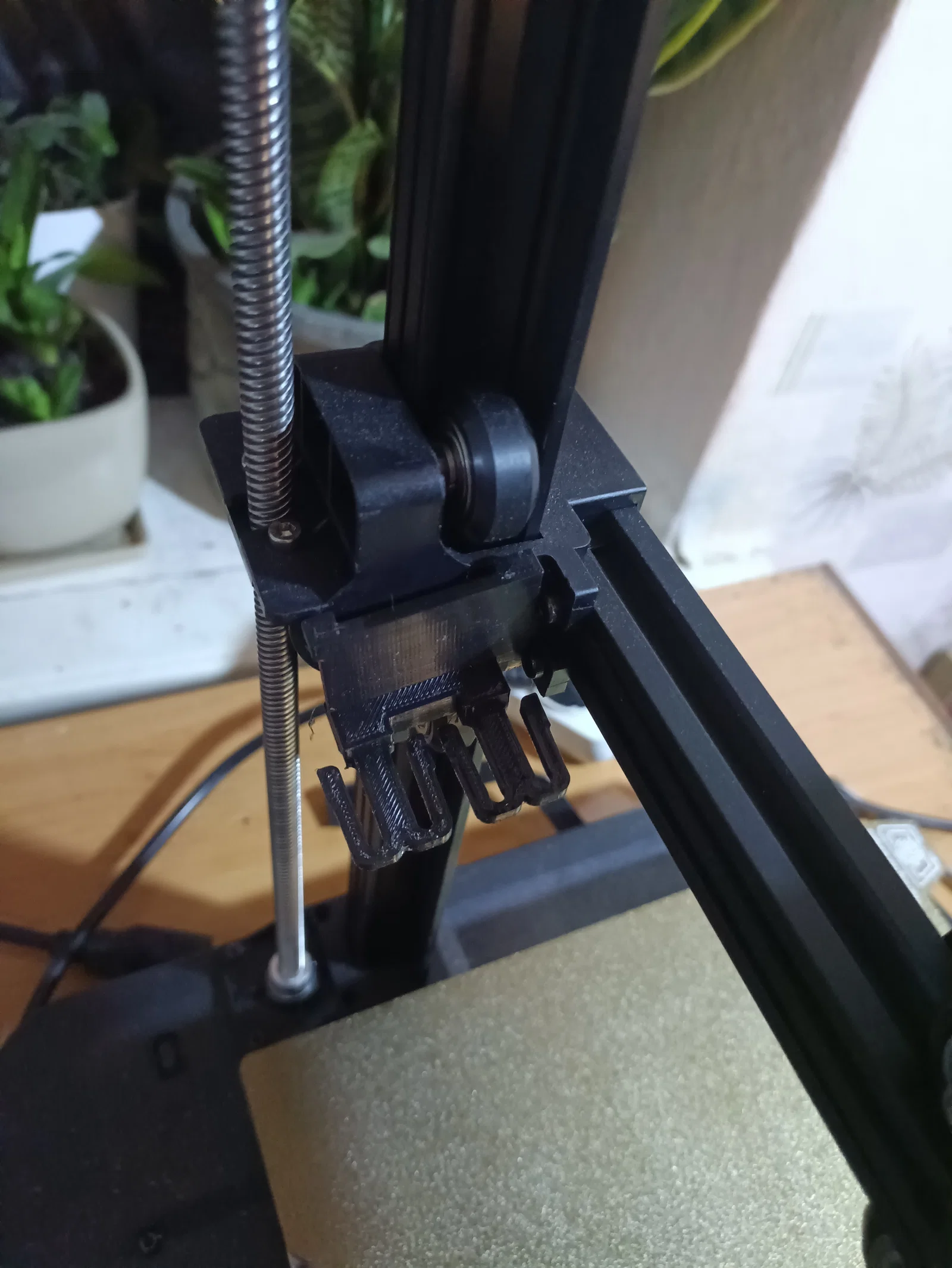

Ngàm gắn đèn LED cho Ender 3 V3 SE/KE (Remix)

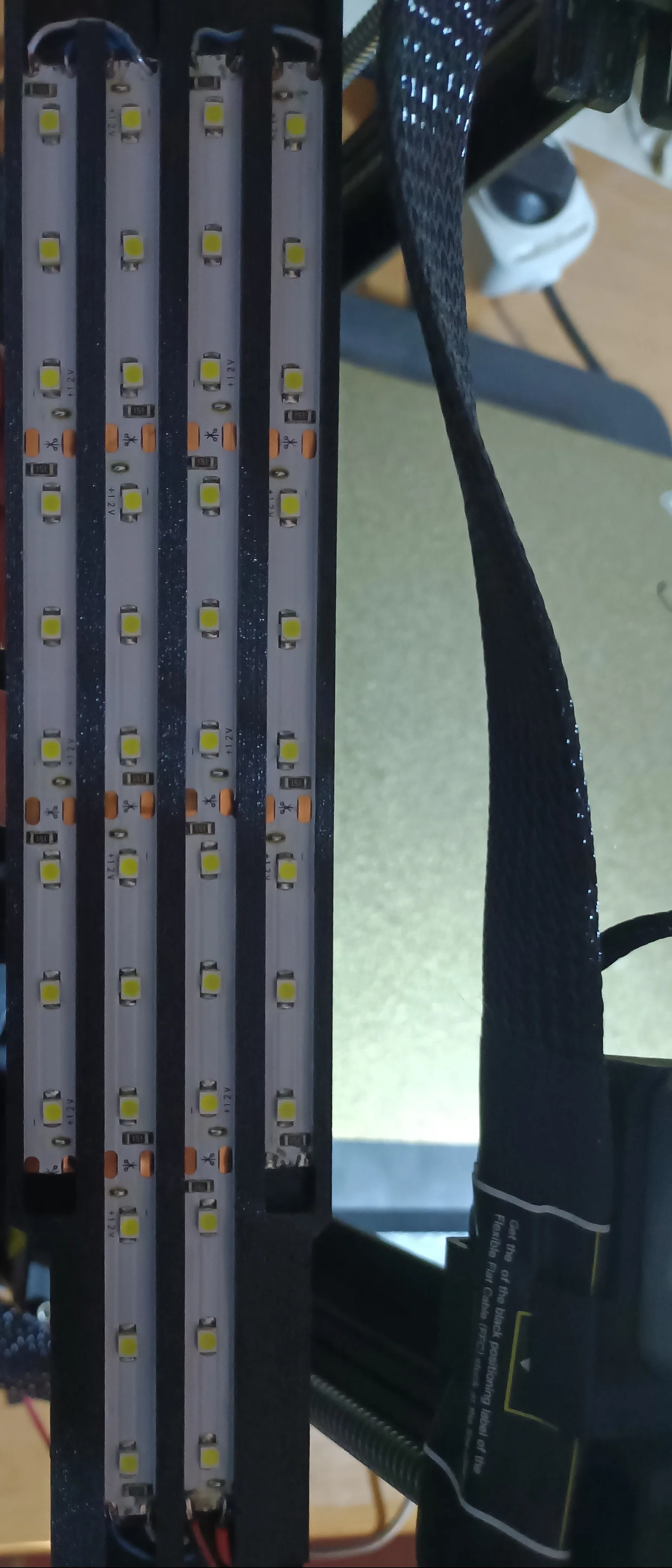

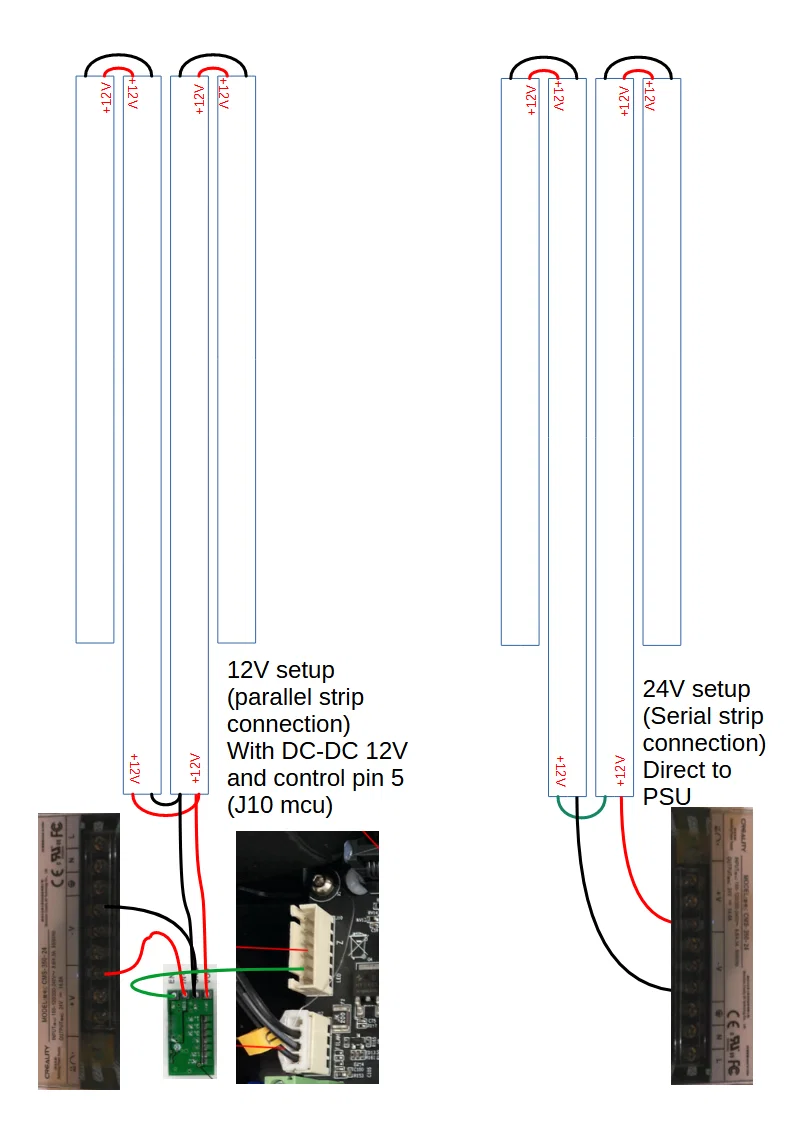

Bạn có thể cắt LED strip 12V thành 2 đoạn rồi nối serial (nối tiếp) trực tiếp vào nguồn 24V (PSU).

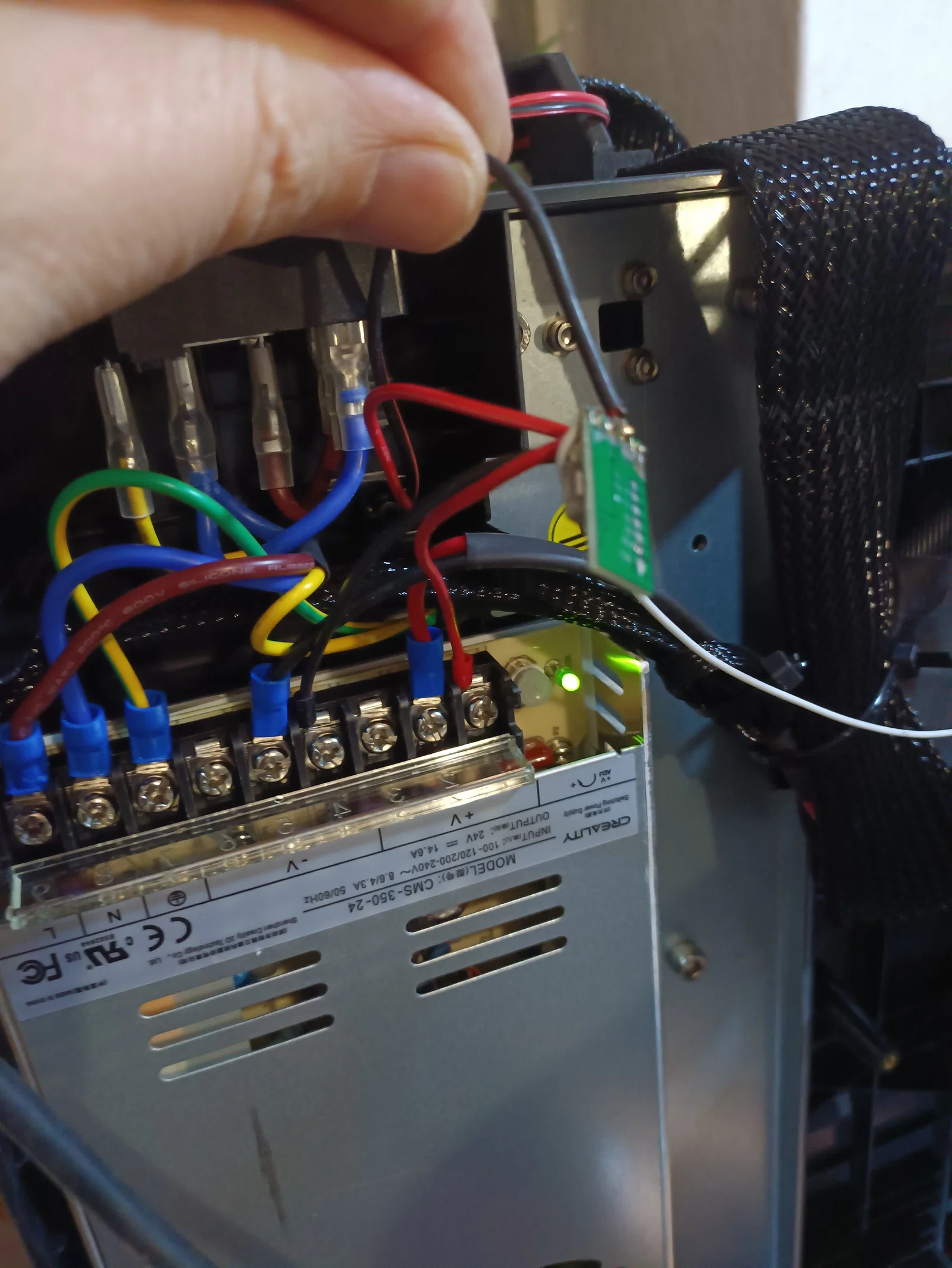

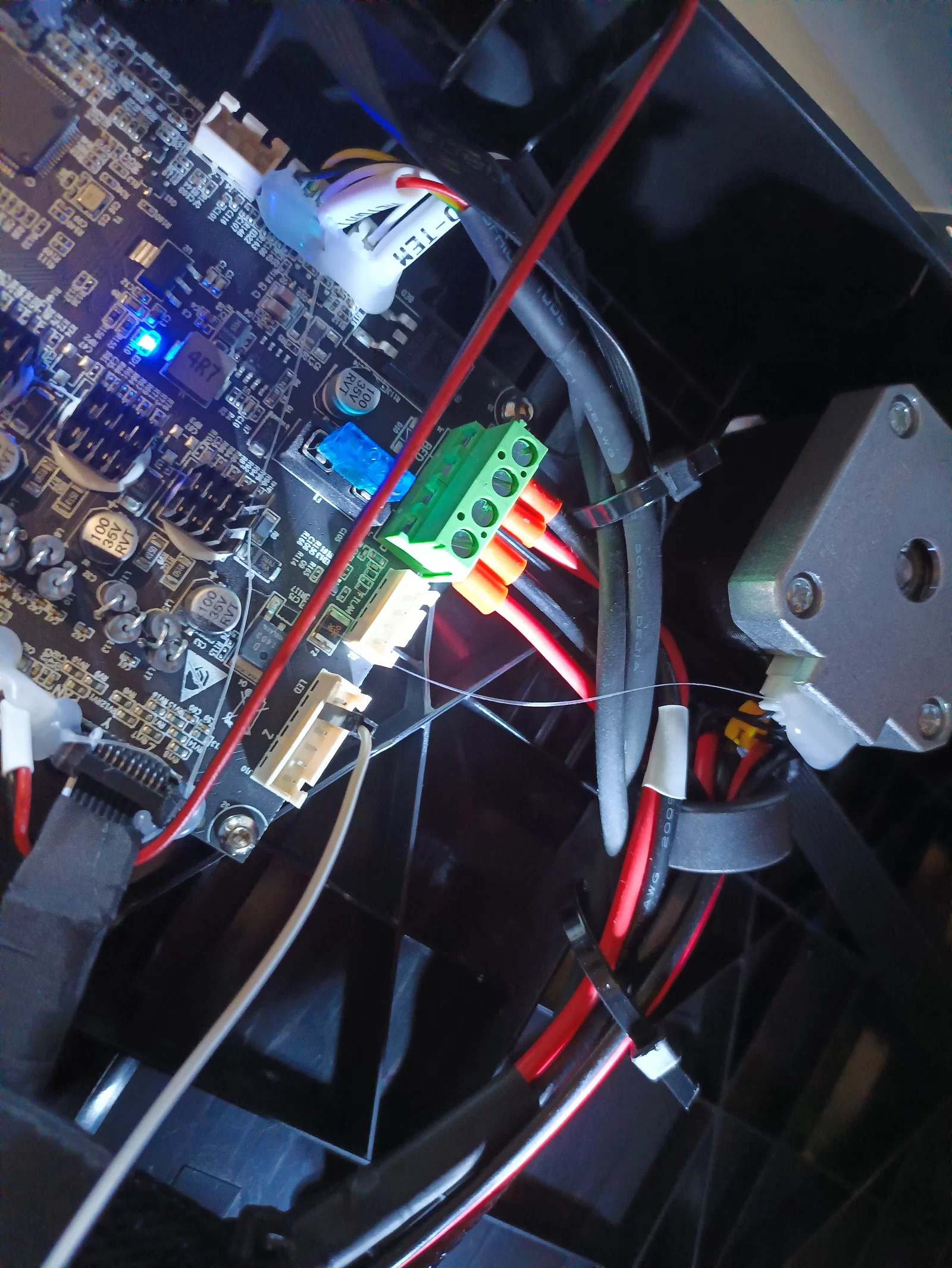

Bạn cũng có thể nối parallel (song song) 2 đoạn LED strip 12V và dùng mạch DC-DC MP2315 hoặc loại tương tự, đồng thời dùng MCU J10 (pin 5) để điều khiển LED strip như caselight từ Klipper.

Thêm dòng [include caselight.cfg] trong printer.cfg

#####################################################################
#  Định nghĩa chân Caselight
#####################################################################
## Caselight - board Creality, cổng J10 chân 5
[output_pin caselight]
pin: PC0
pwm: false
value: 1
shutdown_value: 0

#####################################################################
#  Macros
#####################################################################
[gcode_macro _CASELIGHT_ON]
description: Helper: Bật đèn
gcode:
  SET_PIN PIN=caselight VALUE=1
  {action_respond_info("Caselight on")}

[gcode_macro _CASELIGHT_OFF]
description: Helper: Tắt đèn
gcode:
  SET_PIN PIN=caselight VALUE=0
  {action_respond_info("Caselight off")}

[gcode_macro CASELIGHT]
description: Chuyển trạng thái đèn
gcode: {% if printer['output_pin caselight'].value == 0 %} _CASELIGHT_ON {% else %} _CASELIGHT_OFF {% endif %}
