Bộ 3D Print Cách Ly Tấm Lưng Carvera (Carvera Back Panel Isolation 3d Prints)

Đây là một bộ 3D prints dùng để bịt kín phần lưng của Makera Carvera, giúp ngăn chip/bụi phoi lọt vào.
Các file đã được cập nhật để phù hợp với phiên bản vacuum mới đang phổ biến trên đa số máy (các bản in sẽ thay thế hoàn toàn cụm vacuum nên sẽ chạy được trên tất cả máy Carvera bản full size).

Hướng dẫn lắp đặt ở đây: https://www.instructables.com/Carvera-Makera-Back-Panel-Isolation-Install-Instru/

Một trong các chi tiết, adapter quạt sang ống (fan to hose adapter) là bản remix từ:
https://www.thingiverse.com/thing:6144088

In fan to hose adapter, top piece cable grommet, bottom of power input gasket bằng TPU.

Các phần còn lại bạn có thể in bằng loại filament cứng mà bạn thích. Mình dùng PLA với layer height 0.2mm.

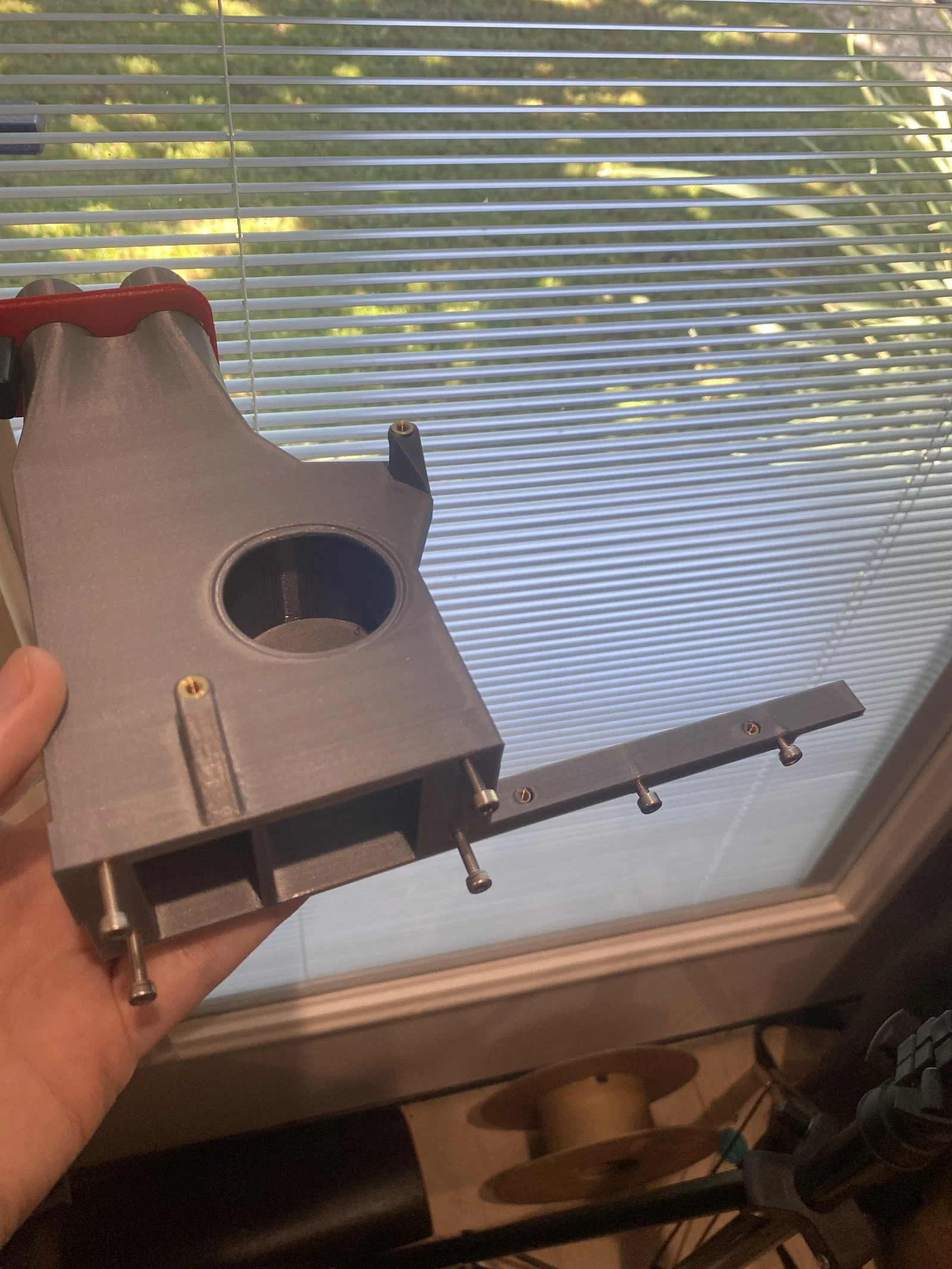

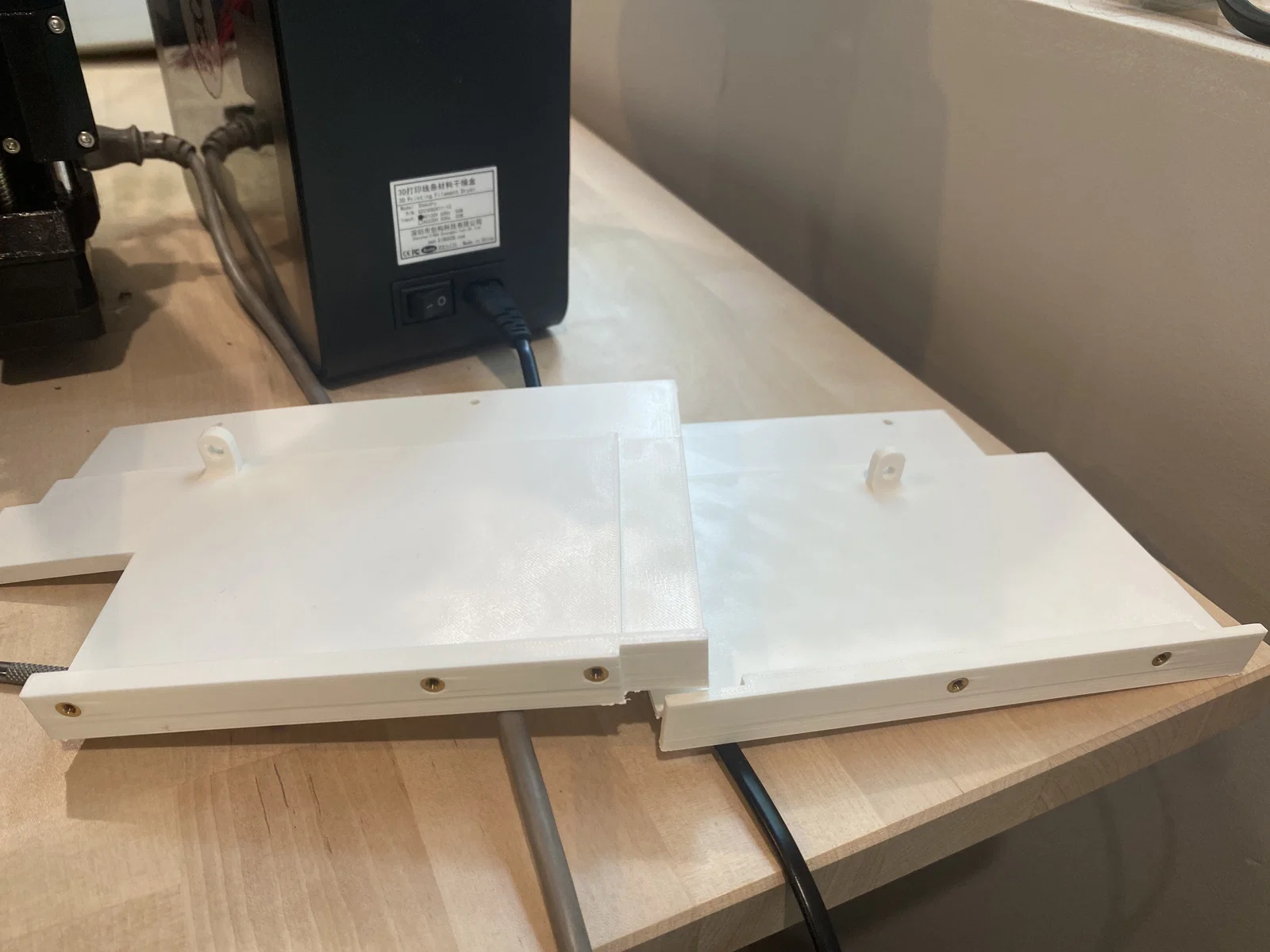

Vac chamber top và cả hai tấm che bảo vệ electronics (electronics protection panels) cần ép insert nhiệt M3 (m3 heat set inserts) vào một vài lỗ. Xem hình tham khảo.

Vac Chamber Outside Inlet được dán vào Vac Chamber Top như trong hình. Mình dùng keo 502 loãng (thin superglue) và đảm bảo keo chạy kín vòng quanh mối ghép để kín hơi. Có 2 phiên bản chi tiết này: bản ngắn và bản dài. Bản ngắn giống như chi tiết zin trong máy, bản dài cho thêm chút vật liệu để cầm/nắm chắc hơn nếu cần.

Phần cứng (Hardware):

16

m3 heat set inserts

https://www.mcmaster.com/catalog/130/4201/97171A310

8

m3 10mm socket head

https://www.mcmaster.com/catalog/130/3558/91292A113

13

m3 button head screw

https://www.mcmaster.com/catalog/92095A182

1

m3 countersunk screw

https://www.mcmaster.com/catalog/130/3473/91263A821

6

m3 washer

https://www.mcmaster.com/93475A230/

Hướng dẫn lắp (Install instructions):

Bắt đầu bằng cách tháo cụm vacuum nhựa trong suốt và rút ống. Tháo quạt ra khỏi cụm vacuum và để riêng qua một bên.

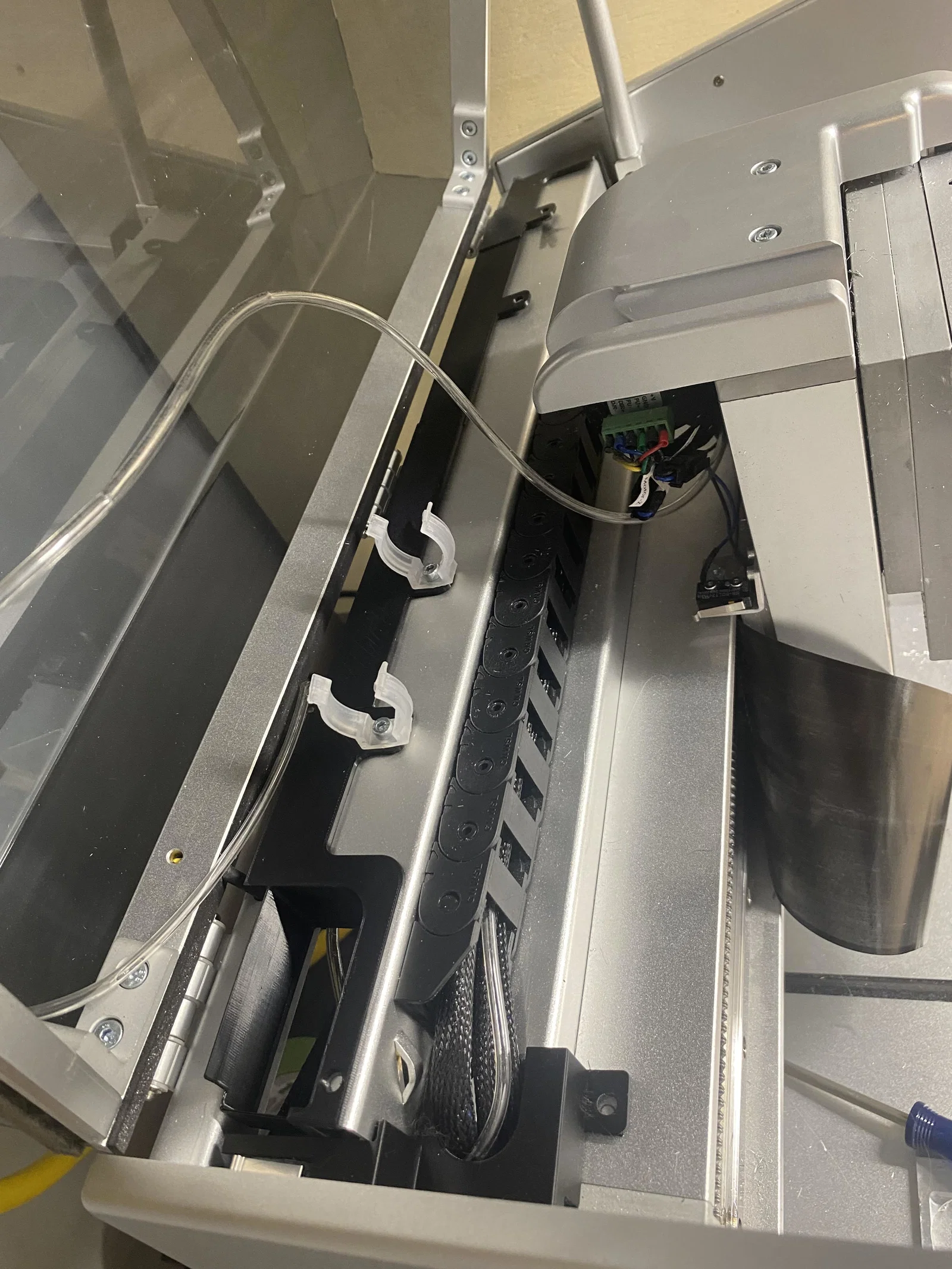

Tháo 2 kẹp nhựa trắng giữ ống vacuum ở phía trên máy và để dành để lát nữa gắn lại.

Ở phía trên máy, tất cả các chi tiết nên trượt vào khớp dễ dàng. Bạn sẽ phải đưa spindle về giữa hành trình và tháo 2 piston.

dùng các lỗ vít có sẵn hoặc băng keo VHB để cố định các chi tiết này. Mình khoan và taro lỗ để bắt vít M5 cap head screws. Bên phía vacuum sẽ có một miếng gasket bao quanh bó dây cáp đi vào khoang mạch (circuit board chamber).

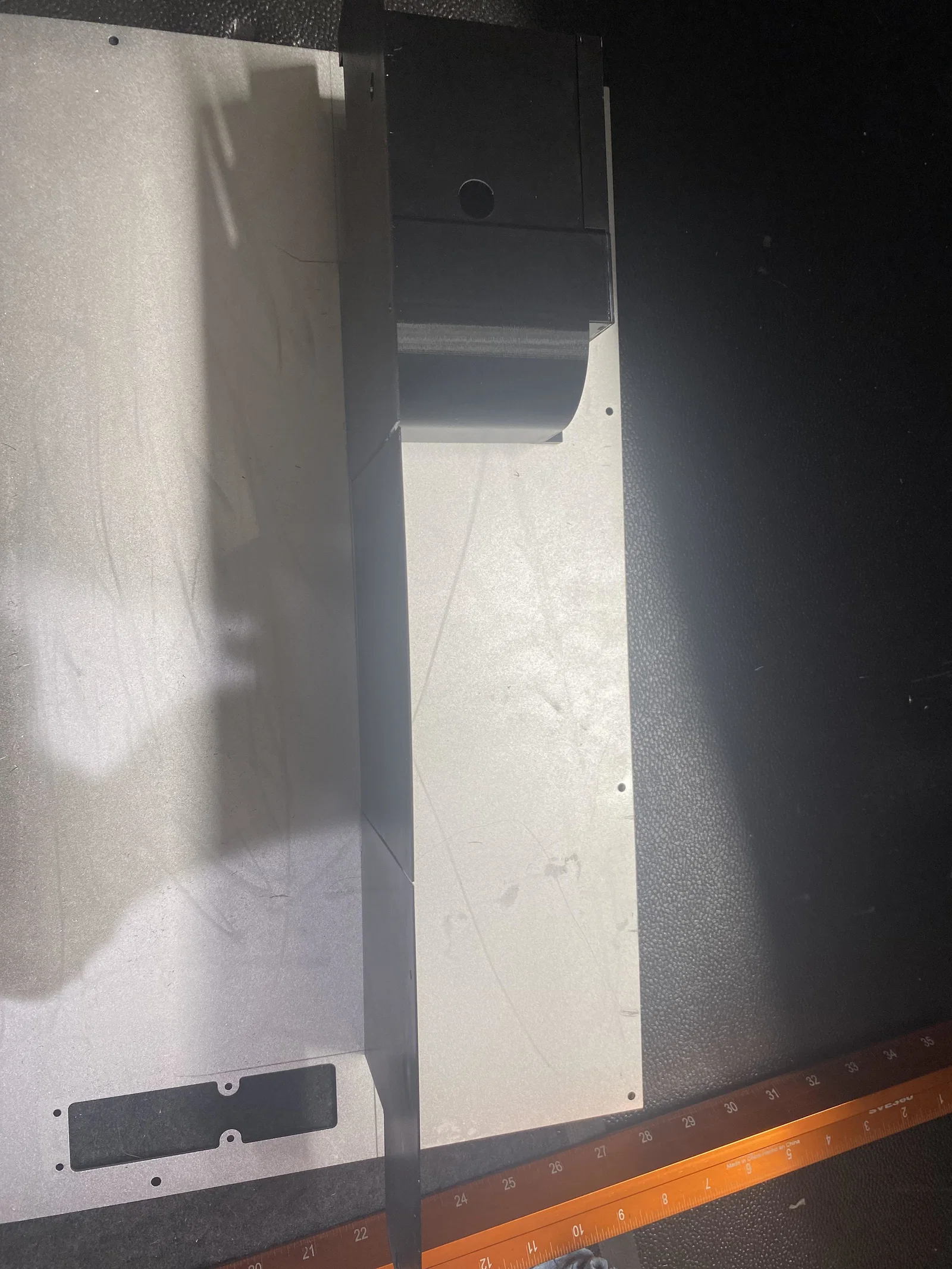

Đối với phần lưng máy: khi đã tháo vacuum khỏi máy nhưng tấm lưng (back panel) vẫn còn gắn, đặt 2 miếng trái/phải vào từ phía trước rồi dùng bút chì đánh dấu viền ngoài khi đang ở đúng vị trí. Sau đó bạn có thể tháo tấm lưng ra và dùng các dấu này để canh 2 miếng cho chuẩn, đồng thời lấy dấu vị trí lỗ khoan thông M3 (M3 clearance hole).
Trên máy của mình, mình gắn thêm một ngõ vào quạt có lọc (filtered fan input) cạnh ngõ vào vacuum để làm mát cho các mạch và PSU.

Giữ tấm lưng tháo rời cho các bước tiếp theo.

BottomOfPowerInputGasket đặt bên dưới miếng kim loại, chỗ bạn cắm dây nguồn IEC / e-stop.

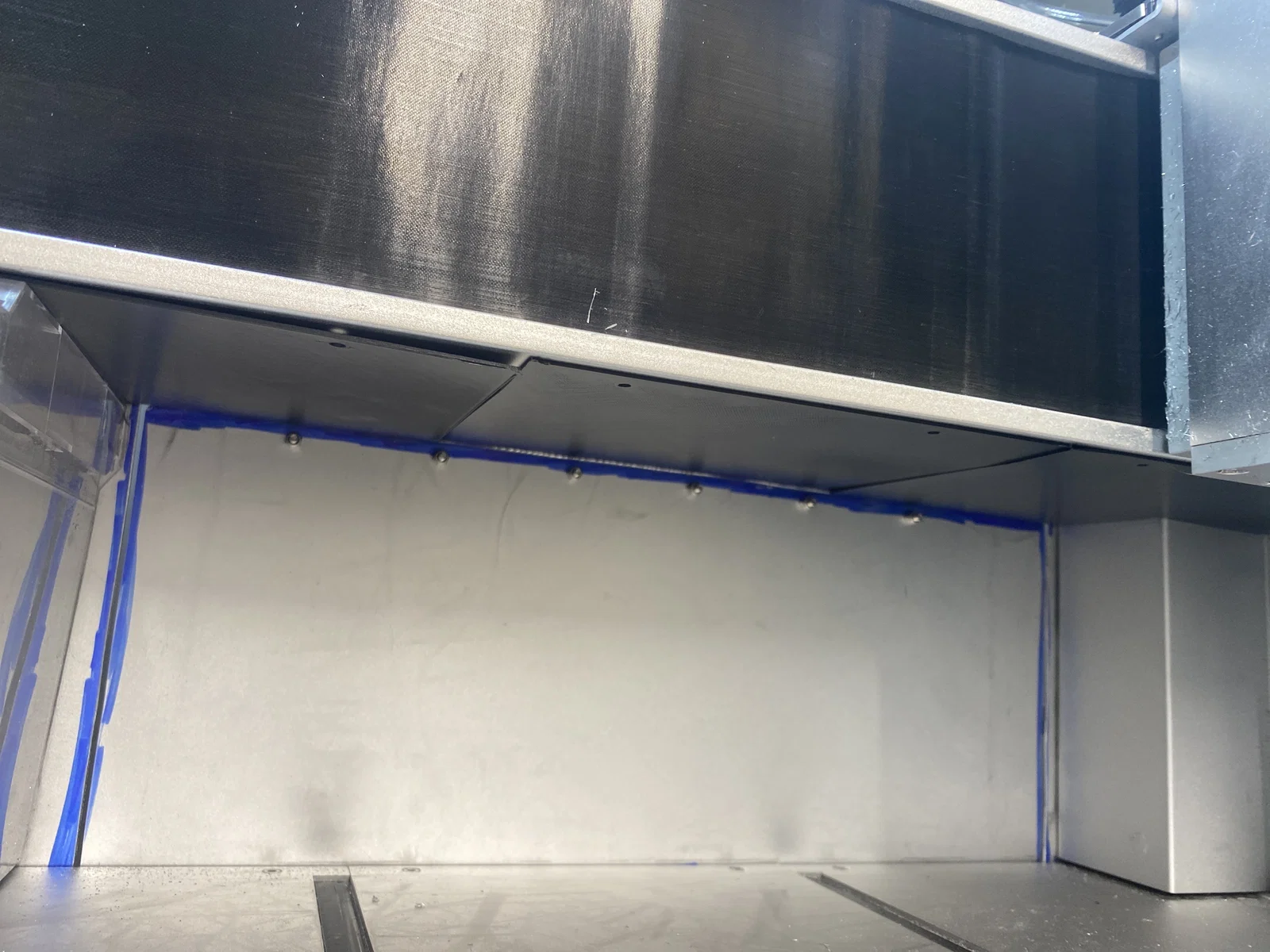

Sau khi khoan lỗ xong, bạn có thể lắp phần bên nguồn (power side) và phần giữa (center pieces) vào máy bằng 2 con bu-lông từ ngàm/mount của bộ nguồn. Mình dùng VHB để dán chúng vào mặt dưới của gantry. Lúc đầu mình tính khoan và taro lỗ dưới gantry, nhưng mũi khoan của mình không lọt vô, với lại dùng VHB bám tốt hơn.

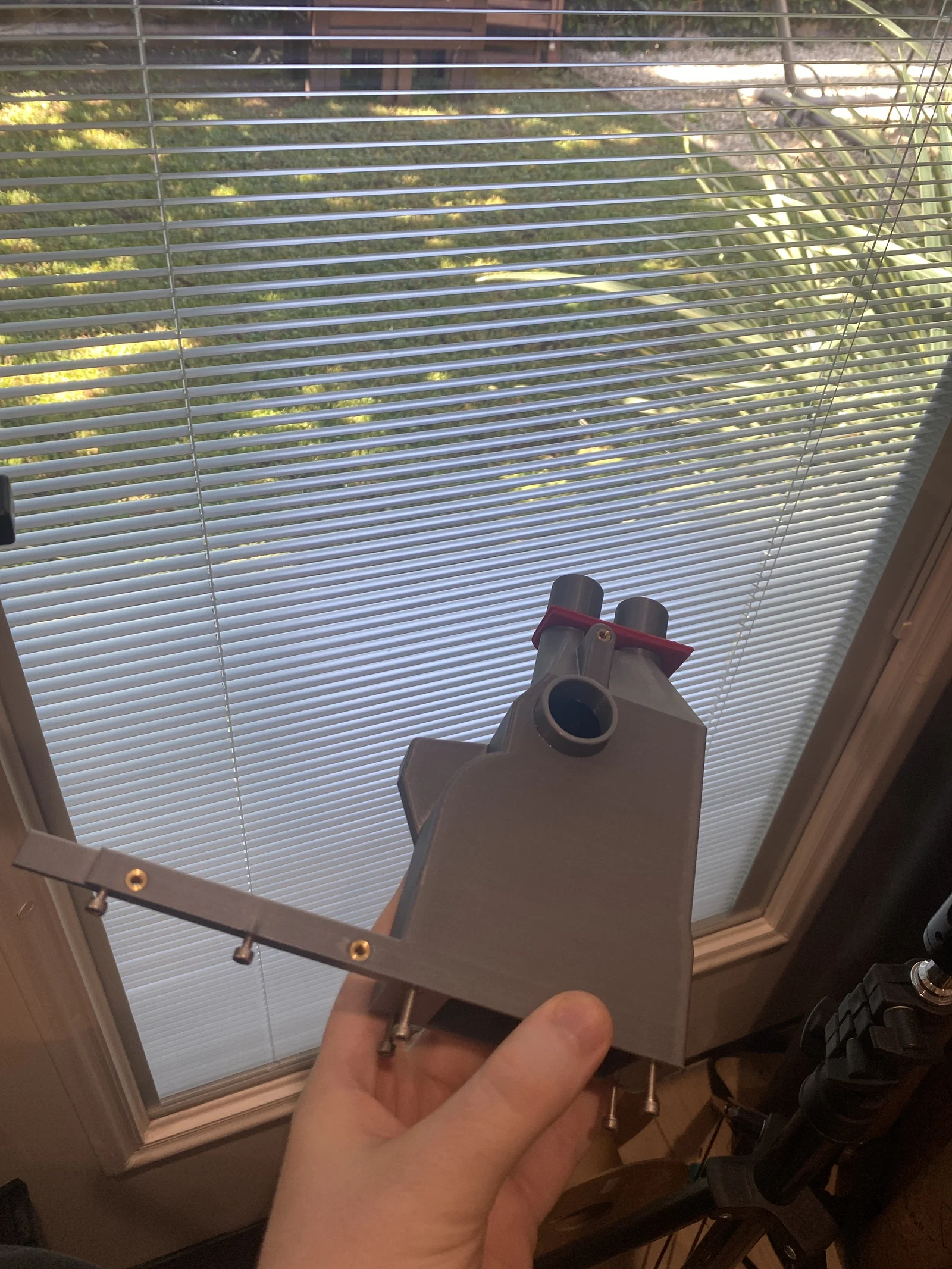

Chi tiết Vacuum chamber được giữ bằng các vít của cụm vacuum cũ — đừng dán keo hay dán VHB cố định, nếu không về sau bạn sẽ không thể mở để thao tác phần electronics. Gắn adapter quạt sang ống dạng mềm (flexible fan to hose adapter) lên quạt vacuum và bắt cụm vacuum vào chi tiết in. Nó chỉ lắp được theo một chiều, và adapter ống mềm phải đi xuống xuyên qua chi tiết in để xả/thoát khí trở lại khoang chính (main chamber).

Cắm dây nguồn vacuum vào board và trượt cả cụm lên đúng vị trí. Mình thường bắt lỏng con vít trên trước, rồi mới thêm 2 con vít dưới gantry. Siết chặt 3 con này sẽ giữ cụm rất chắc. Đừng dùng VHB cho phần này vì sau này bạn có thể sẽ muốn tháo ra.

Sẽ có một miếng gasket mềm để ôm quanh 2 ống phía trên vacuum (chỗ bạn cắm ống) nhằm ngăn phoi rơi lọt qua khe đó.

Khi đã lắp xong các chi tiết in 3D, gắn lại tấm lưng và dùng bu-lông M3 để bắt các chi tiết in vào phía sau máy.
