Wyrmspan Weighted Coins – Coin nâng cấp có nhét đồng xu cho Wyrmspan

CẬP NHẬT

22 tháng 8, 2024 - Thêm mẫu mới cho đồng 2 Cent Euro

Mình thấy có vài bạn đăng make dùng đồng 2 cent euro, nhưng phải scale model một chút mới vừa. Mình đã cập nhật model để dễ thêm nhiều cỡ đồng khác nhau hơn (trước đó cũng là parametric rồi, nhưng phần logic chưa ổn). Giờ model sẽ tính chiều cao dựa trên layer height dự kiến 0.15mm (first layer 0.20mm).

Hiện mình có một model được thiết kế riêng cho đồng 2 cent euro. Đồng này dày hơn đồng US penny một chút nên cần thêm 1 lớp in; vì vậy tổng chiều cao bản in là 3.2mm thay vì 3.05mm như bản US penny. Nó cũng nhỏ hơn về đường kính, nên lỗ sẽ nhỏ hơn chút để giữ fit chặt. Bảng kích thước như sau:

Coin

Diameter

Height

Hole Diameter

Hole Height

Total Height

US Penny

19.05mm

1.52mm

19.10mm

1.65mm (11 layers)

3.05mm

2 Cent Euro

18.75mm

1.67mm

18.80mm

1.80mm (12 layers)

3.20mm

Do số lớp khác nhau nên điểm pause để nhét đồng cũng khác. Vì vậy mình tách model thành hai file .3mf, mỗi file có pause ở đúng vị trí.

14 tháng 3, 2024 - Version 2!

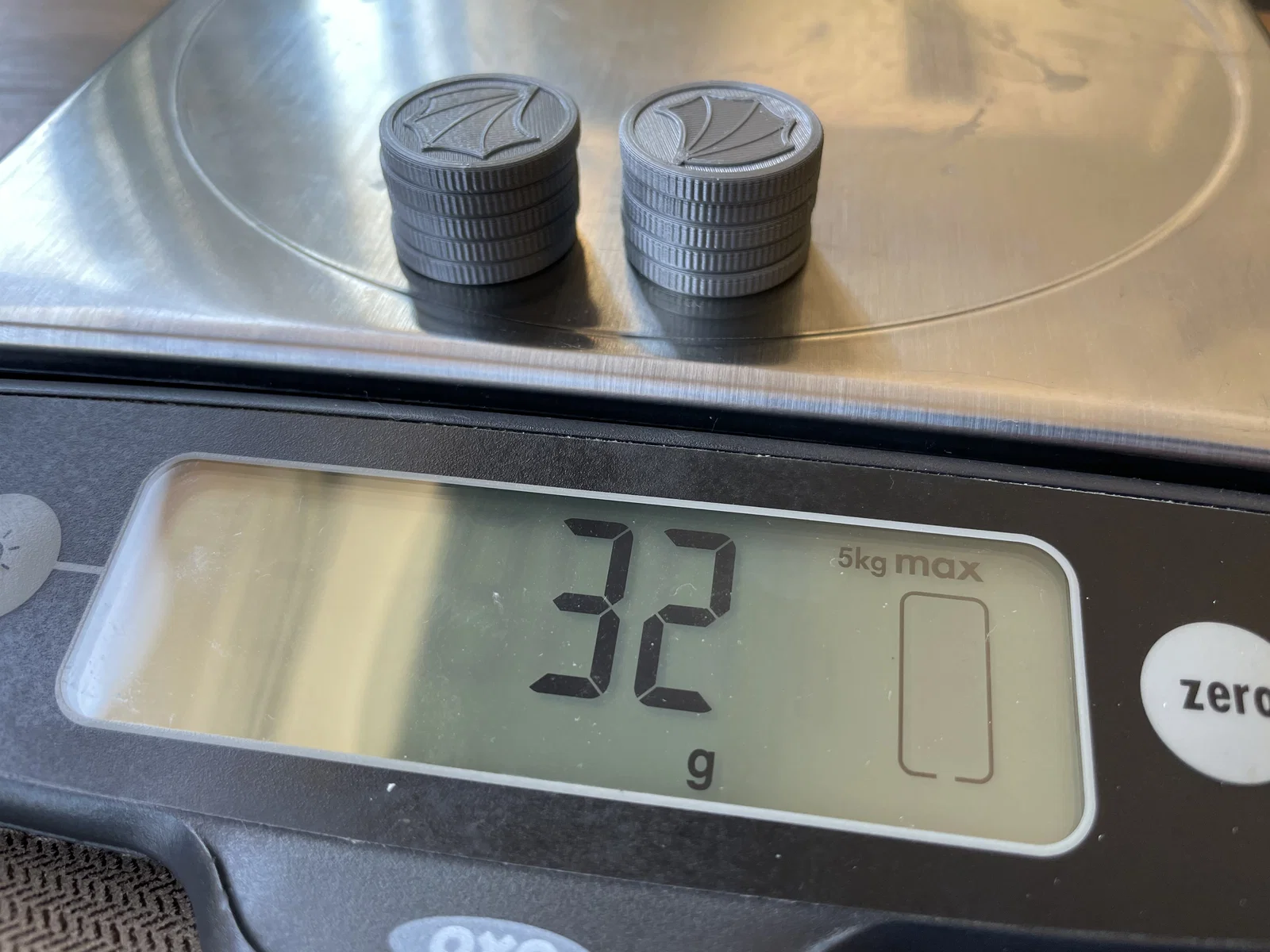

Sau khi mình làm bộ của riêng mình, mình muốn có thêm mấy đồng coin “xịn” hơn. Các đồng coin trong official Wyrmspan upgrade pack khá đẹp vì làm bằng kim loại. Mình thiết kế mẫu này để nhúng một đồng penny vào trong mỗi cái ngay lúc in, để nó có trọng lượng và cầm tay đã hơn.

• Mình có kèm bản solid nếu bạn không cần nặng, chỉ muốn in coin đẹp hơn để thay coin giấy.

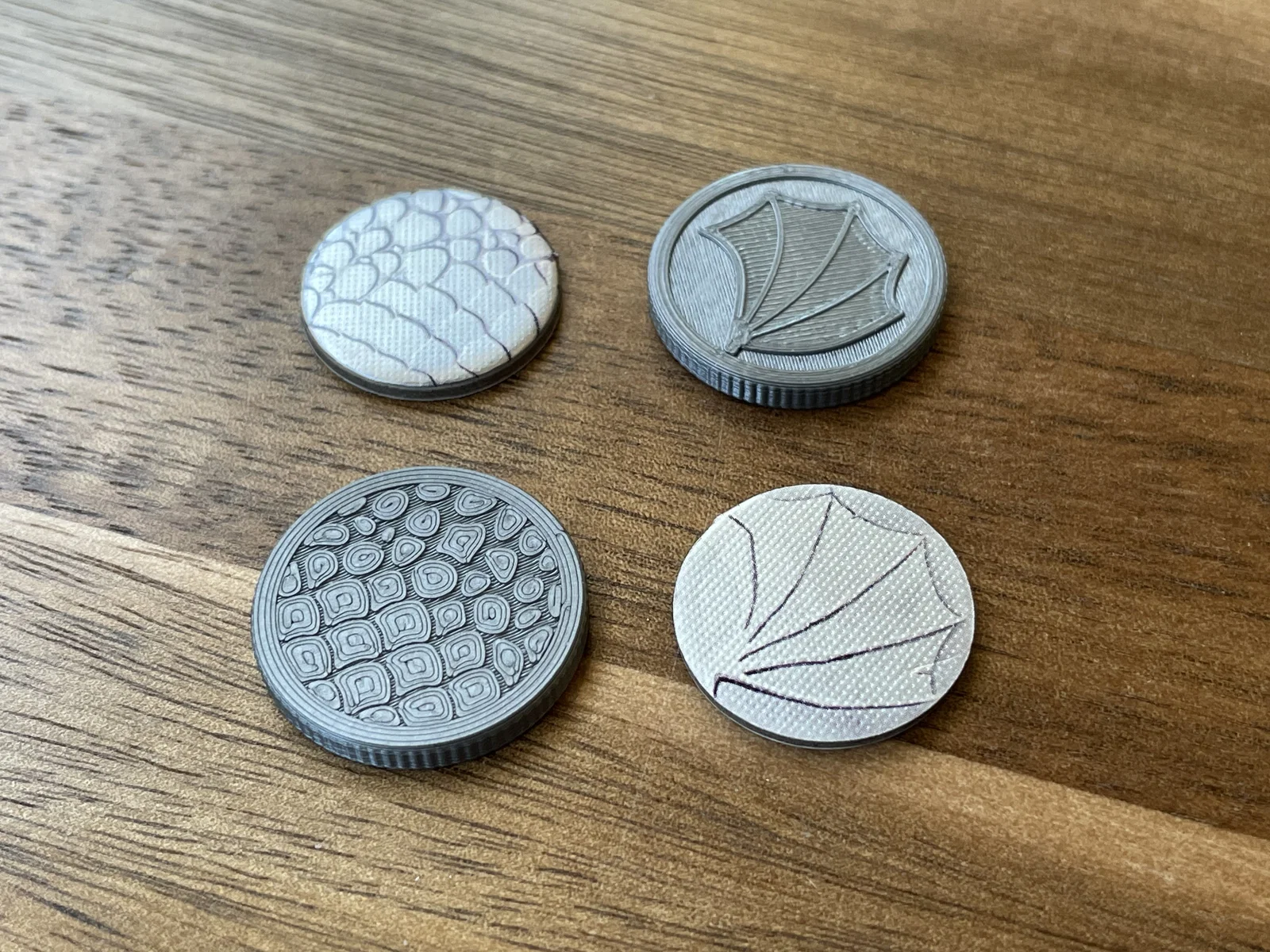

• Có các mẫu cạnh trơn (giống penny và nickle).

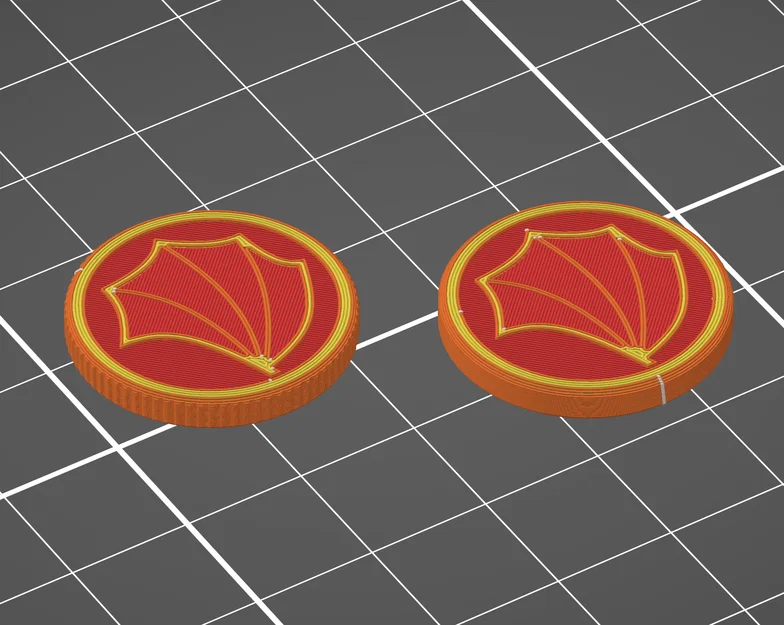

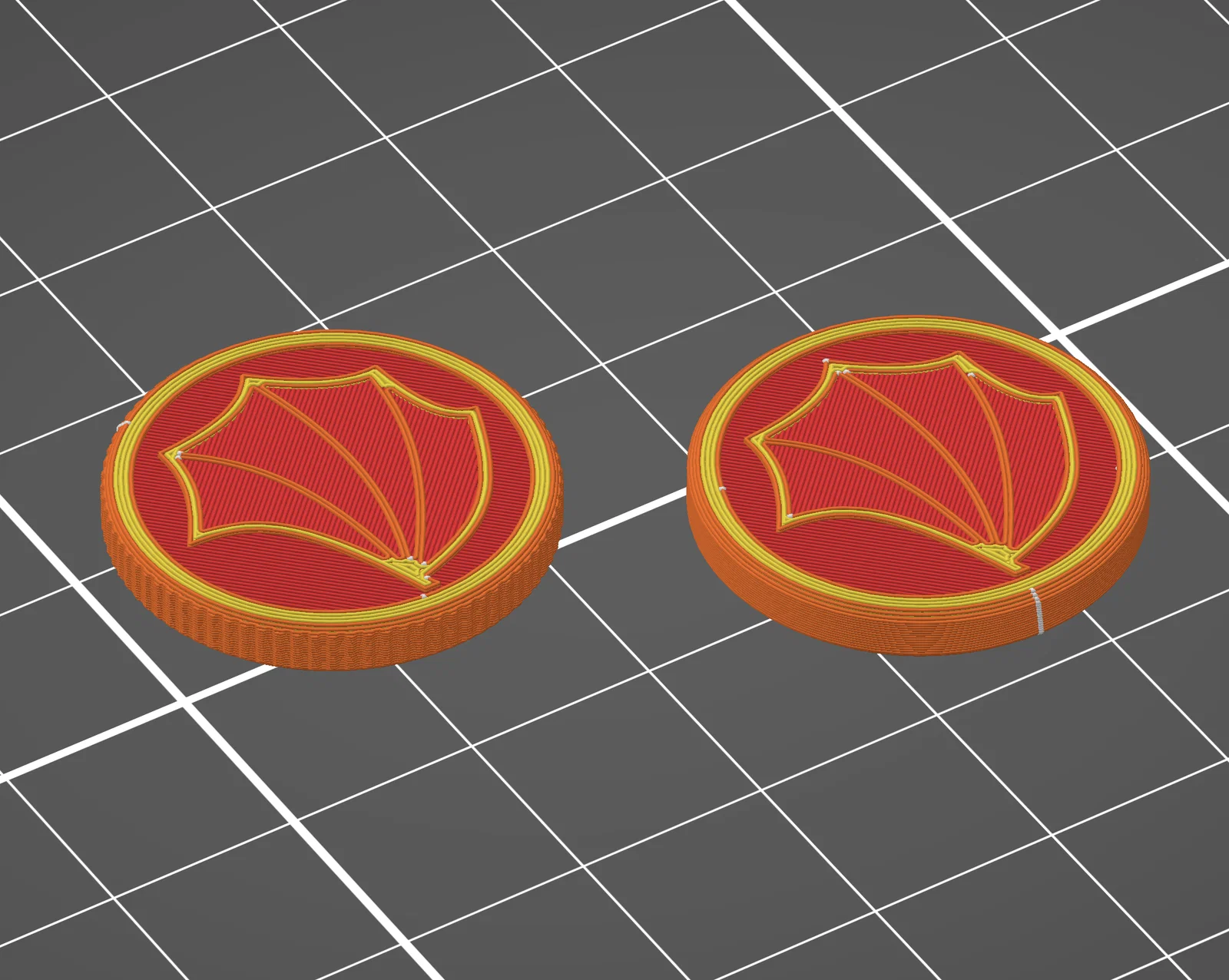

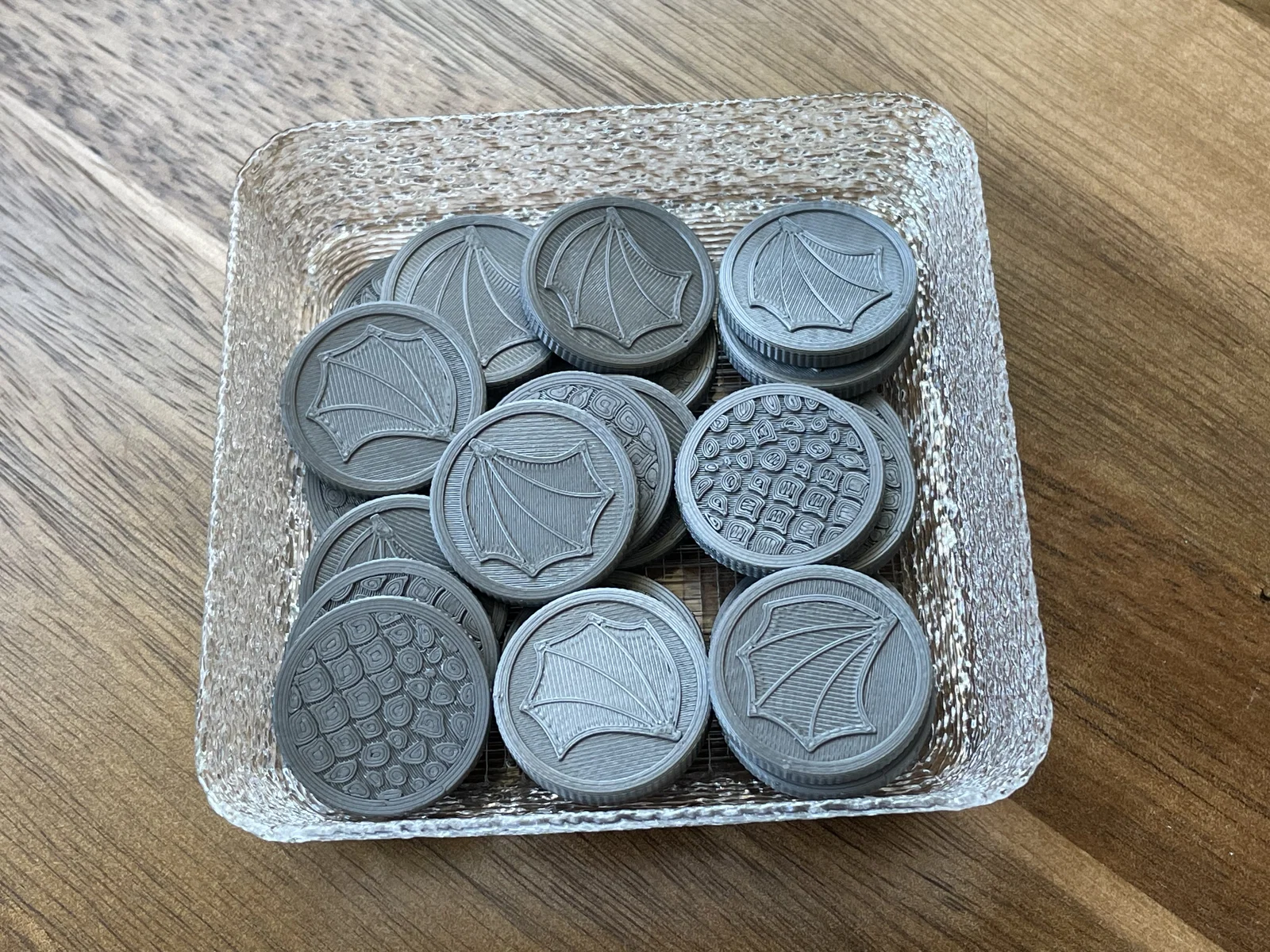

• Có các mẫu cạnh có rãnh (giống dime, quarter, v.v.) như trong hình mình chụp.
• Rãnh giúp che seam tốt hơn chút và tạo texture nhìn đã.
• Bản cạnh trơn thì nhìn sạch sẽ, gọn gàng.

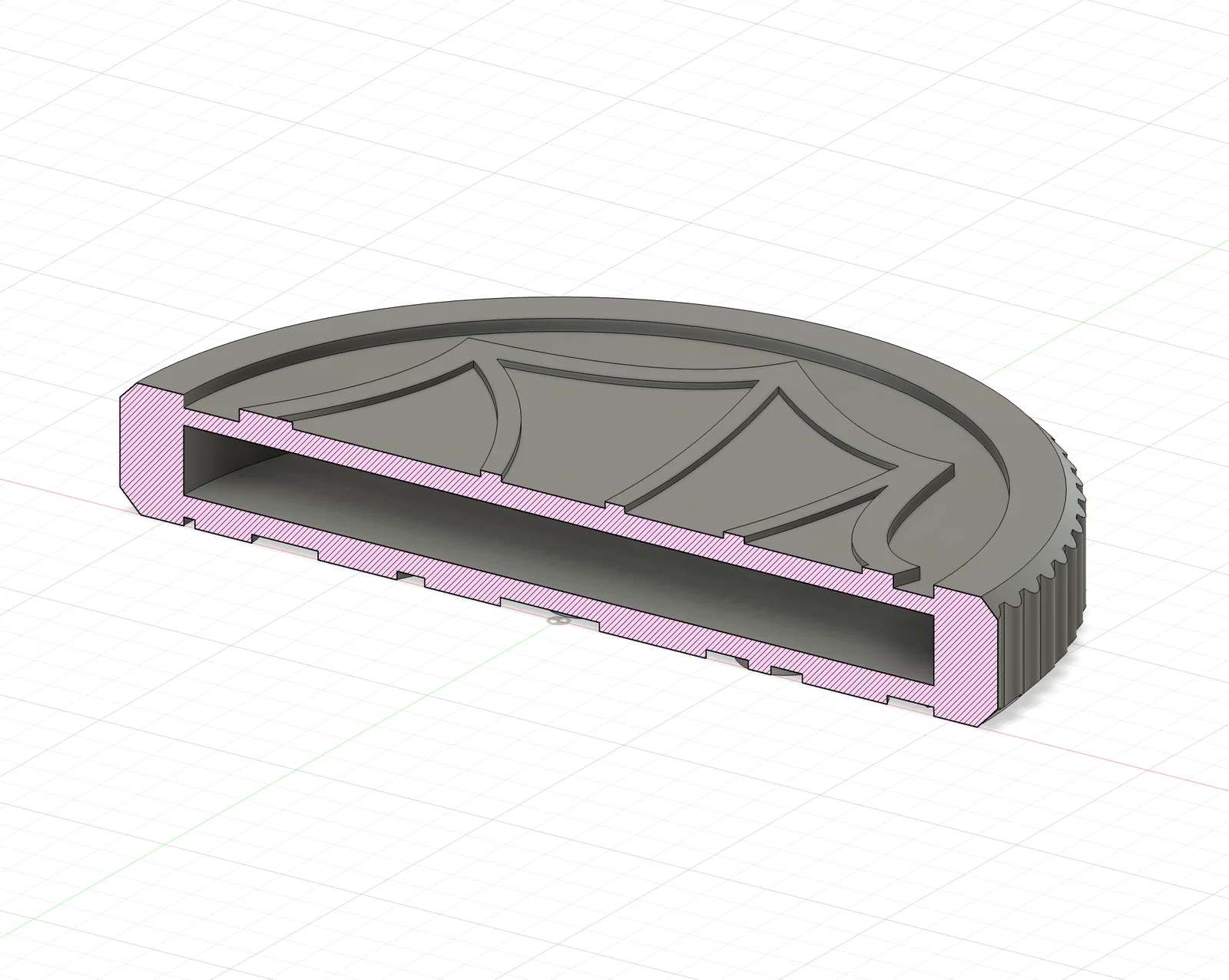

• Khe nhét coin được thiết kế cho US penny: đường kính 19.10mm và dày 1.60mm. Nếu bạn ở ngoài Mỹ và cần khe cỡ khác, cứ nhắn mình, mình sẽ thử làm size khác.

Thông tin vui – mấy rãnh cạnh đồng xu ban đầu được làm ra để ngăn việc người ta “cắn” bớt kim loại trên đồng xu để ăn gian, nên thường chỉ xuất hiện trên các đồng có giá trị cao hơn. Bớt 1/20 đồng xu mà làm 20 lần là bạn có lượng kim loại tương đương 21 đồng (giả sử không ai để ý đồng xu giờ bị “lùn” đi).

In ấn

Mình có kèm file .3mf cho PrusaSlicer với đầy đủ các setting mình nhắc bên dưới cho tiện. Trong game có 45 đồng, nên mình in 3 mẻ, mỗi mẻ 16 cái.

• MK4 có giới hạn firmware: bạn chỉ có thể cancel một object nếu nó nằm trong 16 cái đầu, nên mình giữ 16 để lỡ có sự cố còn xử lý được…
• Mình dùng Overture Space Gray PETG, nhìn giống màu pewter (thiếc) khá đẹp.

Chuẩn bị đồng penny

• Lau sạch từng đồng penny (hoặc mua đồng mới như mình).
• Bạn nên có một chút keo ở mặt dưới để các lớp in phía dưới dính vào đồng penny, không bị tự do uốn/gồng. Nó làm đồng coin cứng và “đầm” tay hơn. Mình dùng một giọt super glue.
• Phía trên cũng cần thứ gì đó hơi dính để khi in tiếp, filament bám vào đồng penny, không bị trượt/kẹt làm hư bản in. Mình quét một lớp mỏng glue stick trước khi đặt đồng penny vào.
• Tình cờ mình mua được vài cuộn penny mới tinh, tình trạng mint. Chúng dày khoảng ~1.53mm (có dao động nhẹ) và đường kính 19.05mm. Khe cho penny trong model là 19.10mm đường kính và 1.60mm độ dày. PrusaSlicer slice ra 11 layers nên thành 1.65mm. Như vậy hẳn là vừa hầu hết coin, nhưng nếu bạn dùng đồng rất cũ thì nên đo lại. Mình không rõ coin ngày xưa có dày hơn không (vài đồng cũ mình có thì lại mỏng hơn, khoảng 1.35–1.50mm). Không chắc đồng mỏng có ổn không.

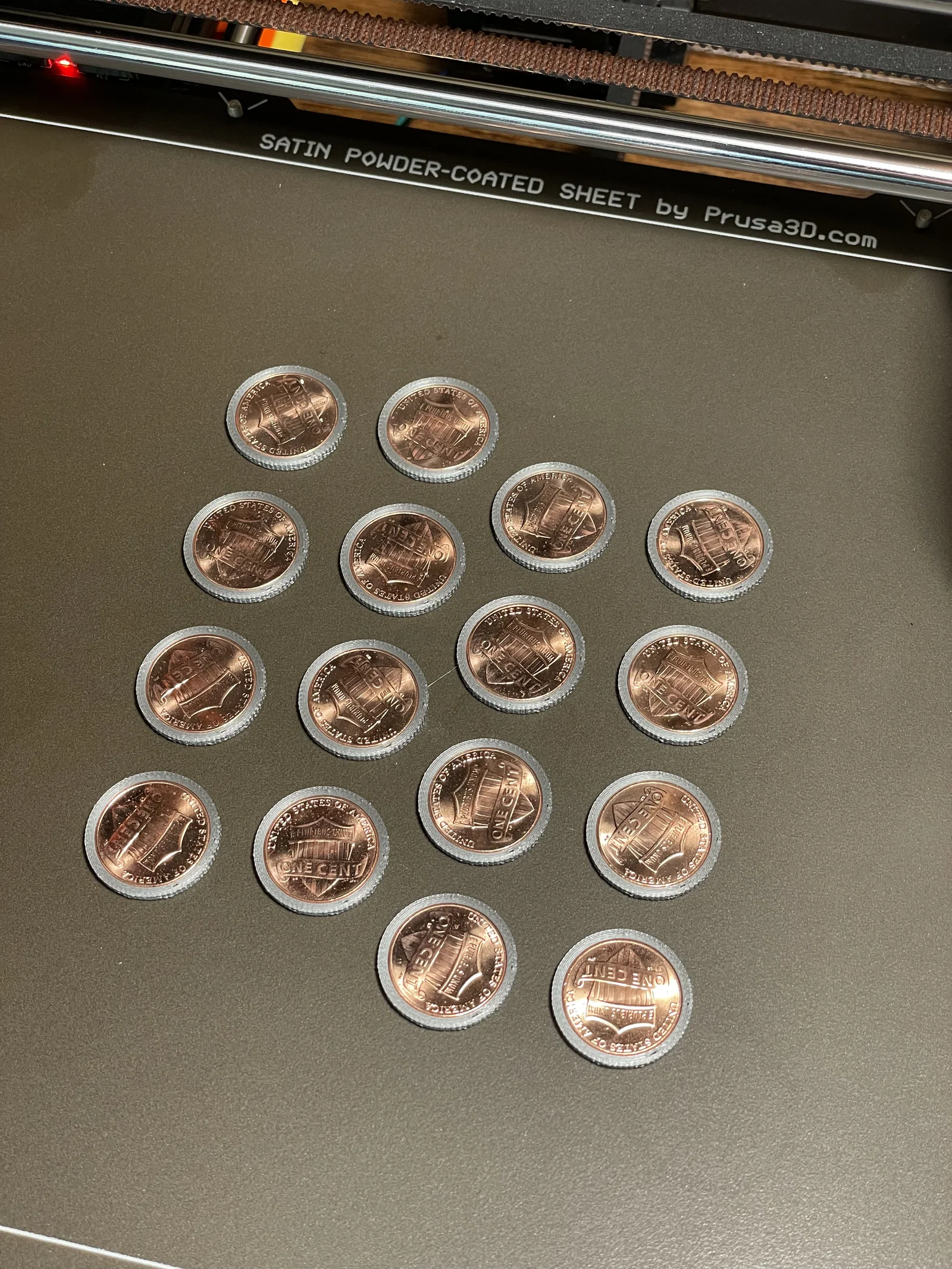

• Lúc nhét penny vào, nó phải khít. Nhớ ấn mạnh xuống cho nó nằm sát hết cỡ! Bạn không muốn đầu in (print head) quẹt trúng đồng penny khi resume. Và cẩn thận đừng làm xê dịch print bed!

Version 2:

Mình cập nhật thiết kế để dễ in hơn. Phần bên trong cánh (wing) giờ sẽ in ở layer khác so với bên ngoài, nên phản sáng khác nhau và nổi bật hơn. Ngoài ra, mặt “scales” được in hoàn toàn ở first layer nên ít khe hở nhỏ hơn. Mình thấy kiểu này đẹp hơn, và cũng giảm thời gian in chút.

• Dùng first layer tiêu chuẩn 0.20mm.
• Dùng layer height 0.15mm.
• Thêm print pause tại lớp 2.45mm.

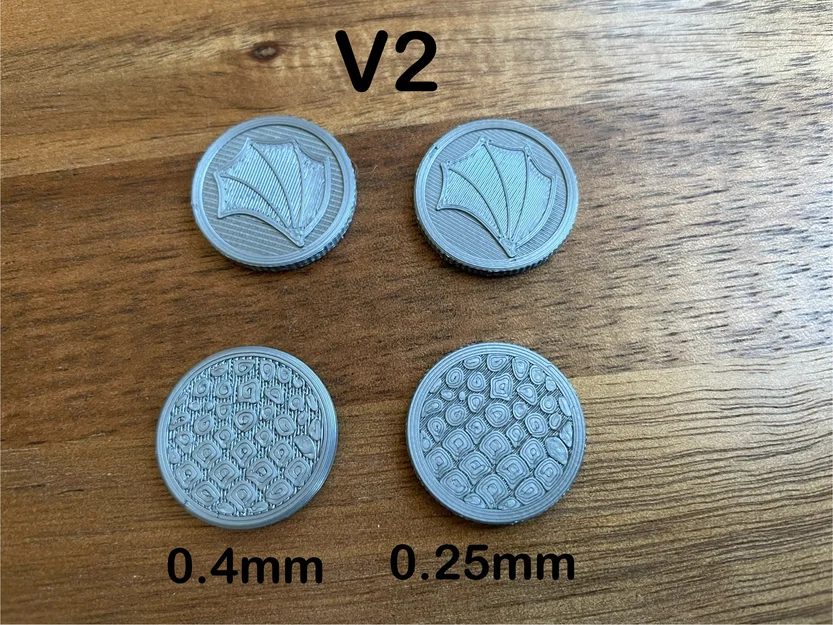

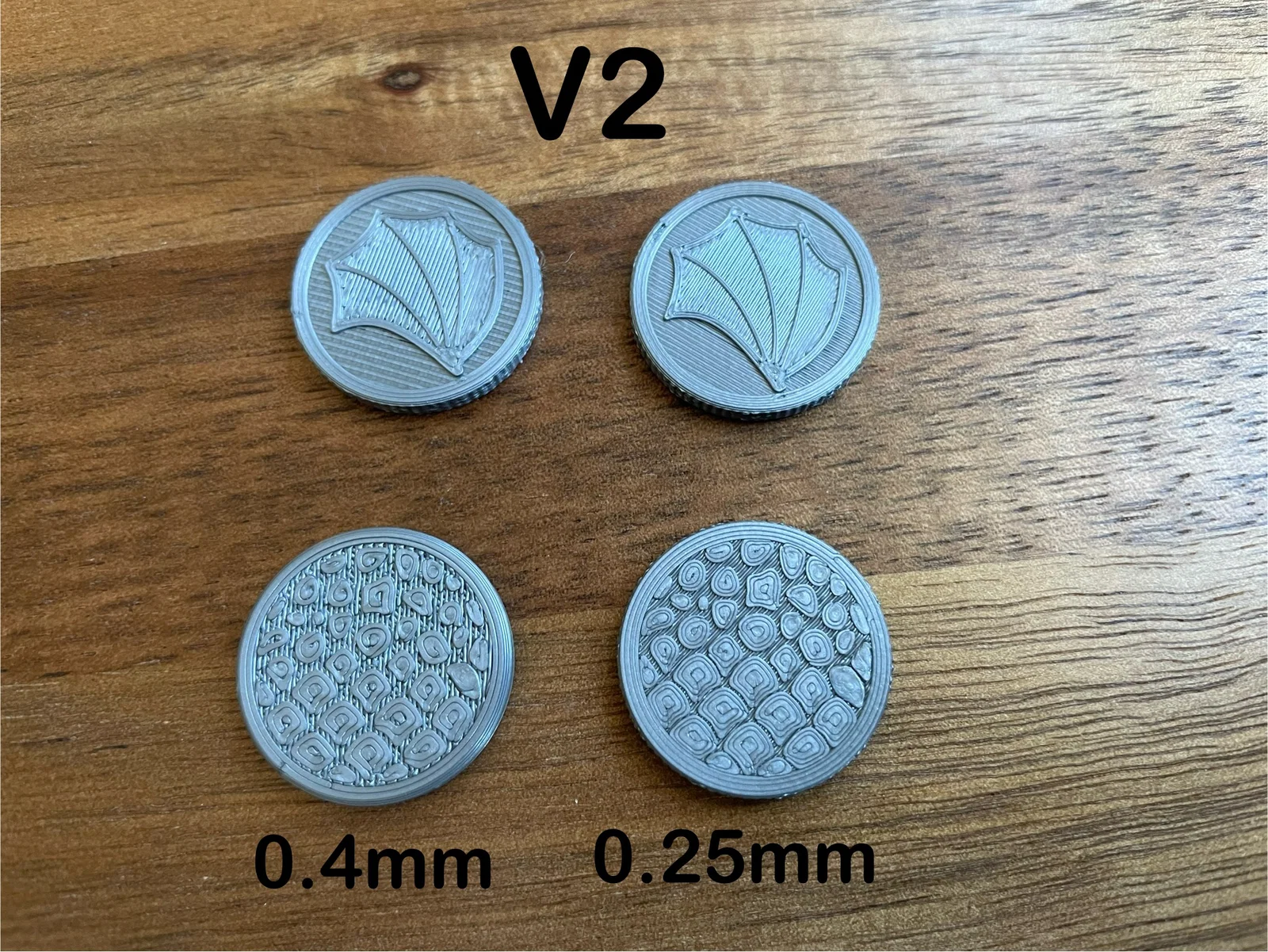

• Nếu bạn dùng nozzle 0.4mm, mình thấy ra đẹp nhất khi:
  • dùng profile MK4 non-IS. Mình không ra kết quả tốt khi bật IS.
  • dùng setting in 0.15mm QUALITY
  • chỉnh max volumetric speed xuống 2 mm³/s để tốc độ tối đa không vượt khoảng 40mm/s. Vì phía trên penny chỉ in 3 lớp phẳng nên mỗi lớp cần thật sạch. Lỗi nhỏ là nhìn thấy liền.
• Nếu bạn dùng nozzle 0.25mm, mình thấy ổn nhất là:
  • bật Input Shaper giúp tiết kiệm thời gian và không thấy ảnh hưởng xấu
  • dùng setting in 0.15mm STRUCTURAL

Version 1:

Thiết kế bản đầu của mình có hướng dẫn in như sau:

• Set first layer 0.10mm – để vòng ngoài in trước, viền sẽ đẹp và sạch.
• Dùng layer height 0.15mm (0.10 cũng ổn, chỉ là lâu hơn)
• Mình dùng profile STRUCTURAL. Bạn muốn ít nhất là lớp bridge khi phủ lên penny phải chạy chậm và ổn định.
• Mình đã in với nozzle 0.25mm và 0.4mm đều ổn, nhưng 0.25mm cho đường nét mượt/sạch hơn chút.
• Thêm print pause ở 2.50mm để bạn bỏ penny vào.
