Thay thế đầu vòi phun cho bồn rửa chén nhà bếp

Xin chào! Đây là bài dự thi của tôi cho cuộc thi Phụ tùng thay thế Prusa!

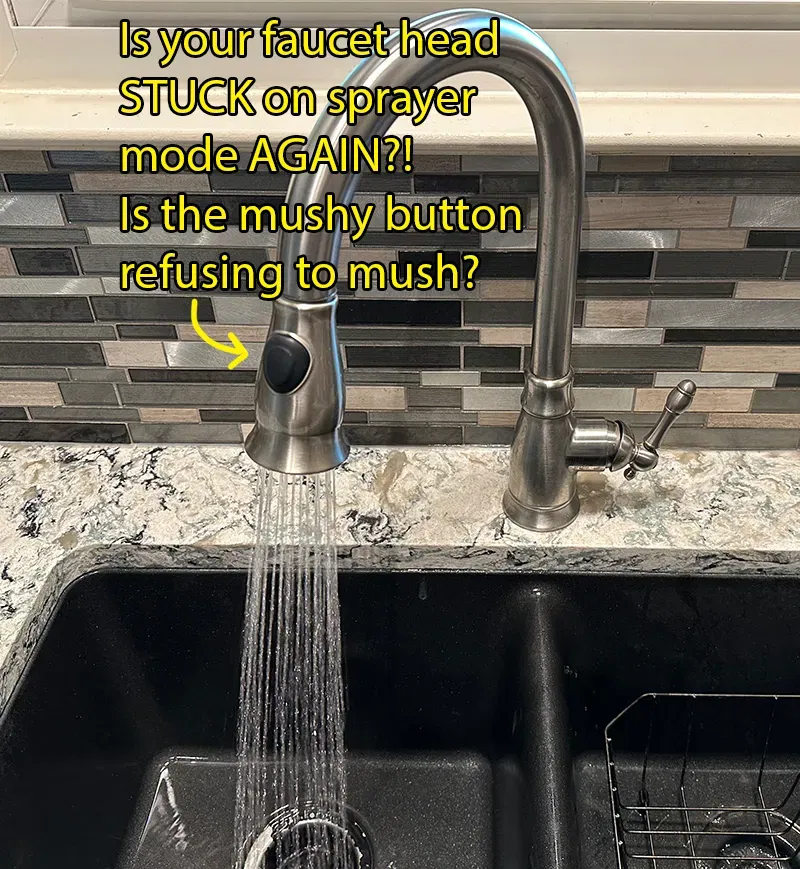

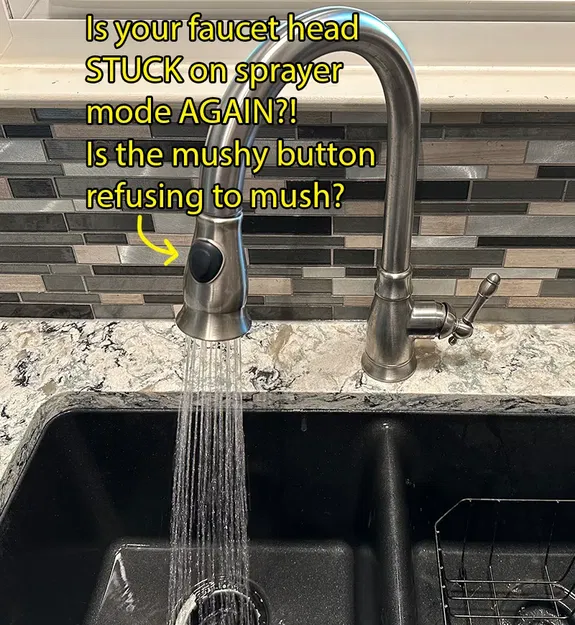

Chậu rửa bát của bạn có bị kẹt ở chế độ xịt không? Nút mềm mà thường dùng để chuyển đổi không còn hoạt động nữa? Bạn có một máy in 3D không? Vậy thì tôi có giải pháp cho bạn!

Hoặc, có thể bạn chỉ muốn nâng cấp đầu vòi rửa hiện tại của mình để bao gồm một vòi nước có thể chuyển đổi 2 chiều và chế độ xịt!

Đây là một bộ thay thế in 3D hầu như tất cả trong một cho đầu vòi rửa bát của bạn! Phần cứng bên ngoài duy nhất bạn cần là:

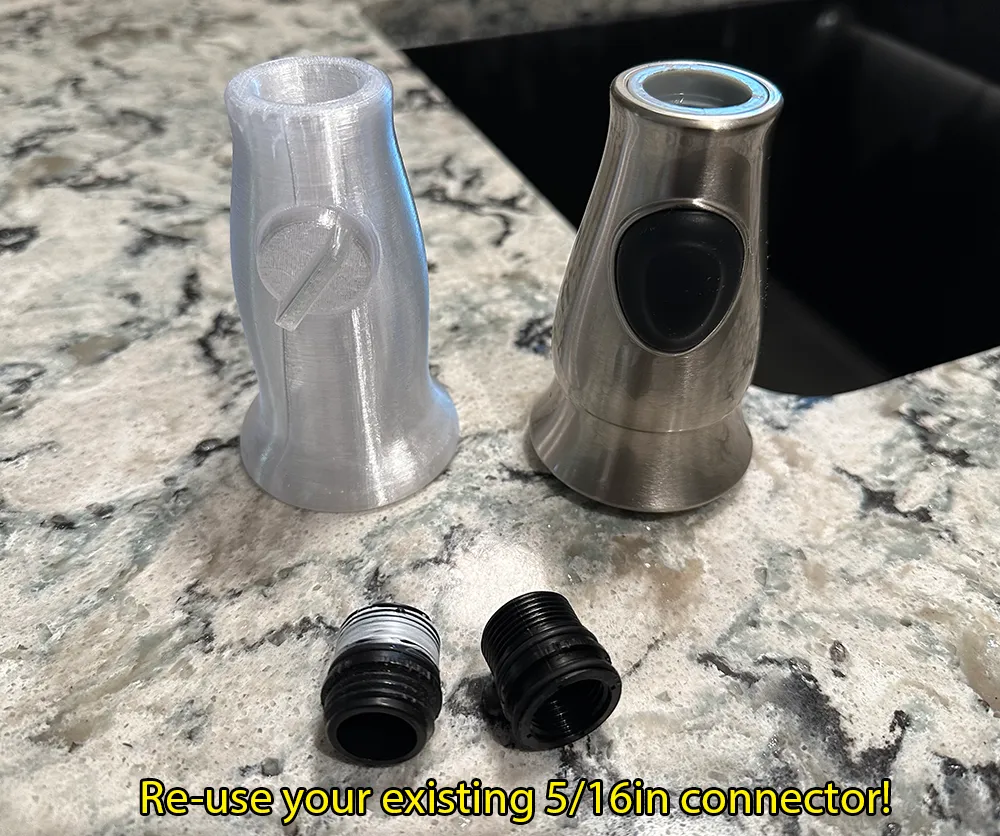

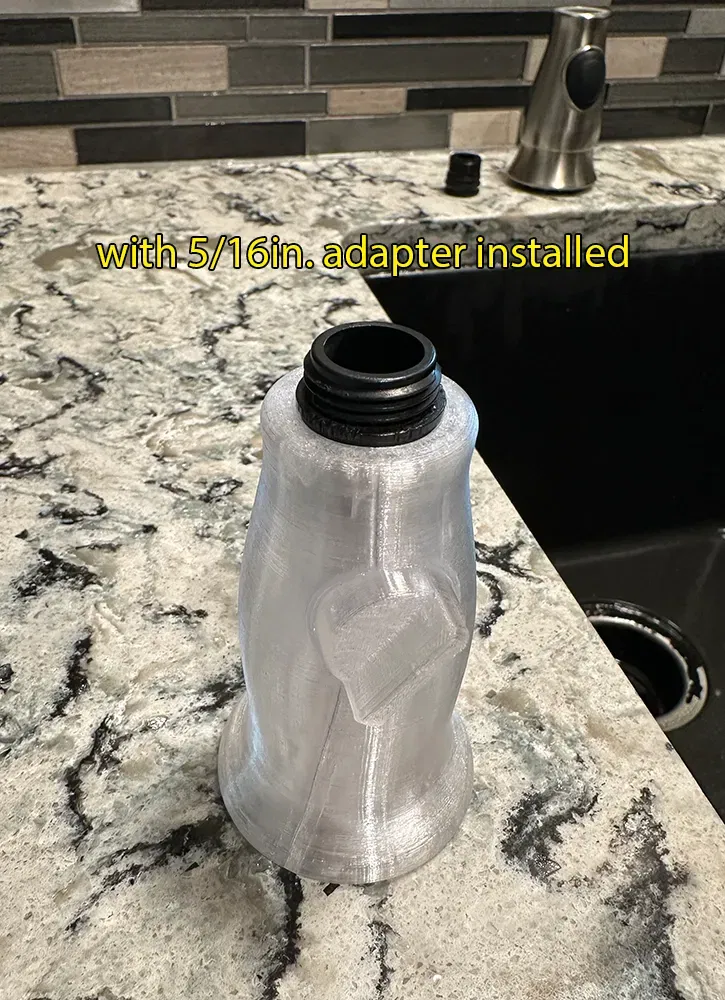

1. Bộ chuyển đổi 13/16-20 UNEF (19.5mm) gốc hiện đang gắn vào đầu vòi rửa của bạn

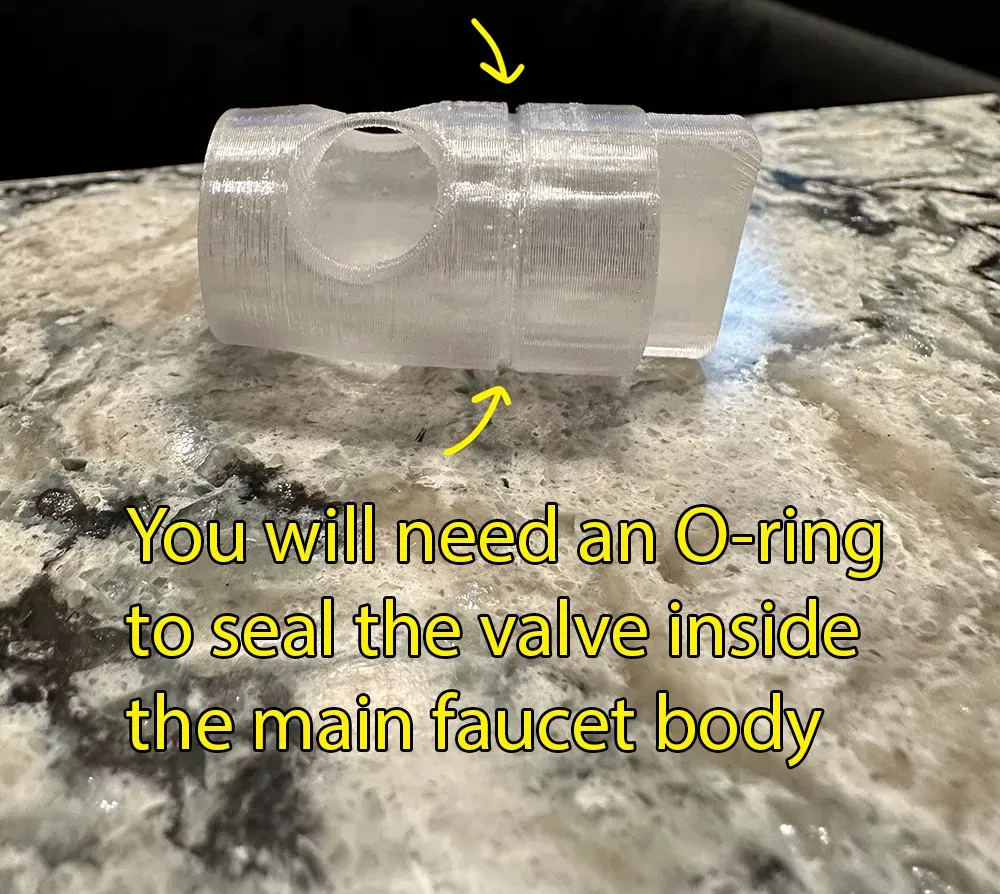

2. Một vòng O để niêm phong van với thân (đường kính 22mm, dày 1mm).

Mô hình này có một số cải tiến so với phiên bản gốc (ít nhất là cái mà tôi có), chẳng hạn như:

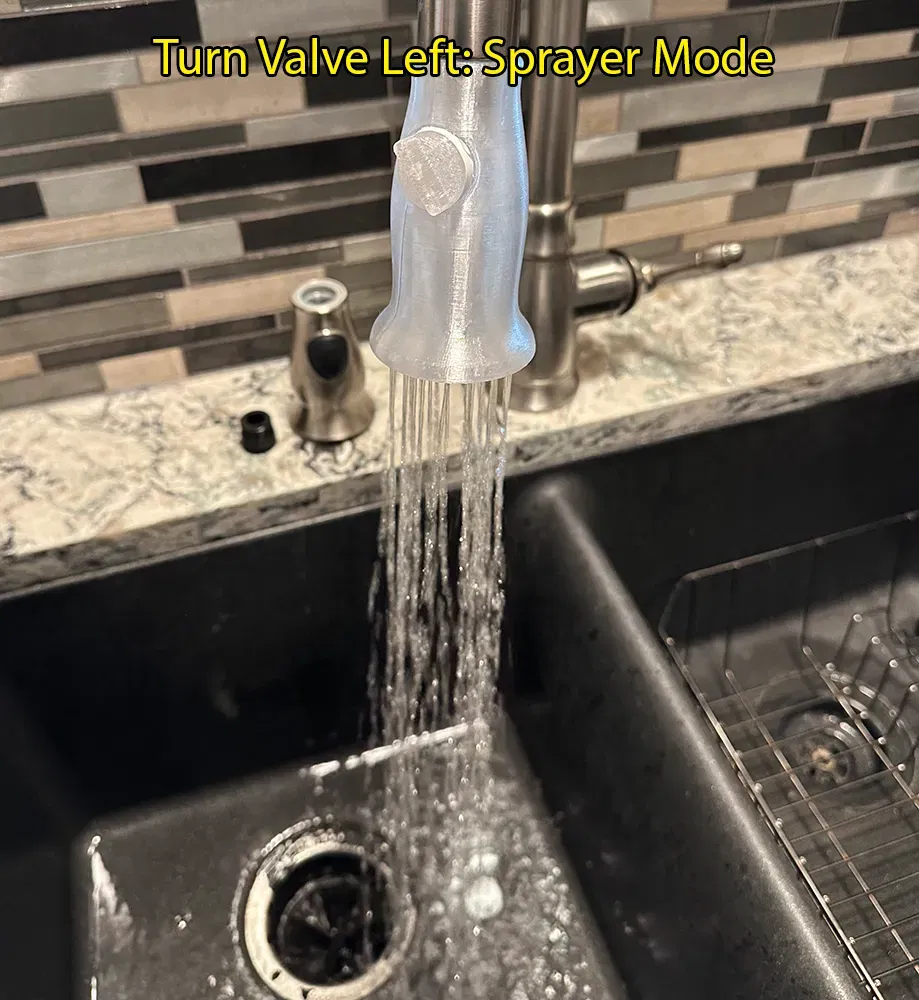

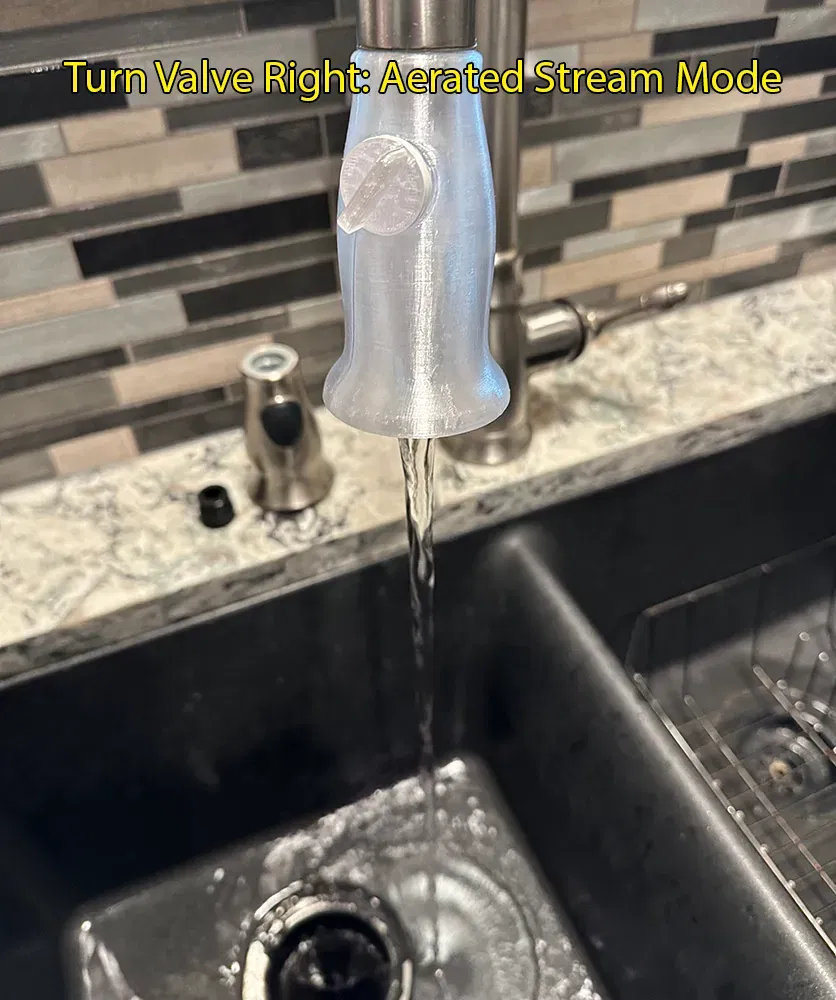

• Thay vì một nút mềm, có một van 2 chiều để chuyển đổi giữa các chế độ! Van sẽ khóa lại với một tab tích hợp!

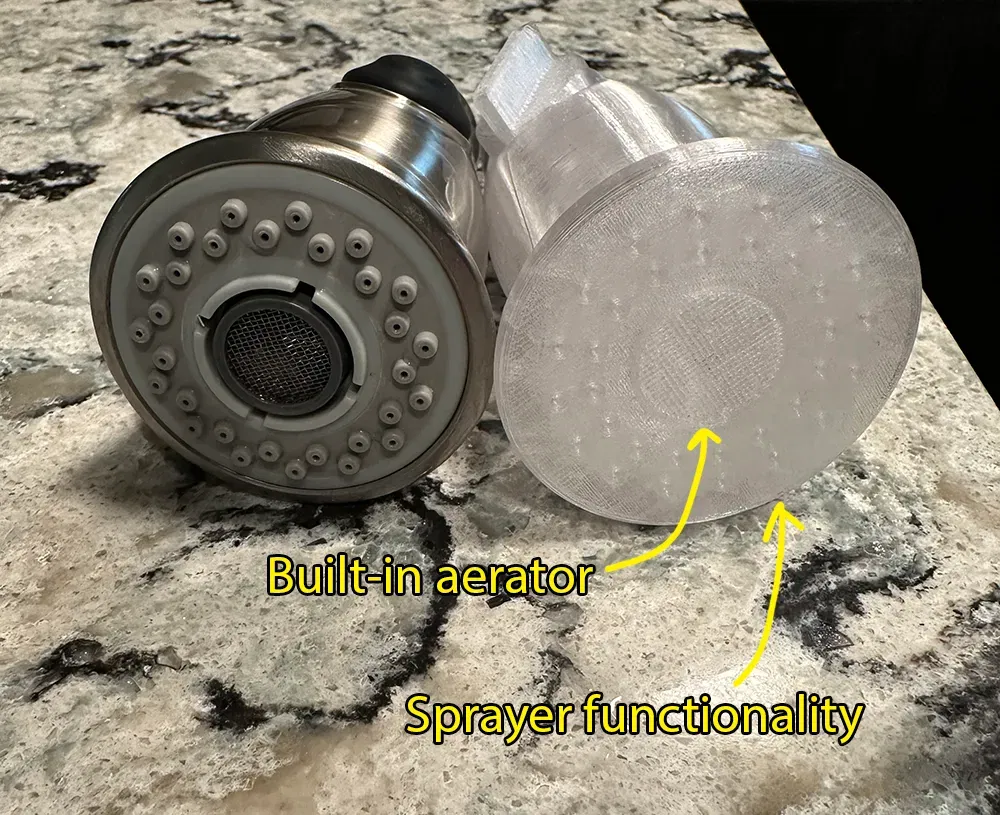

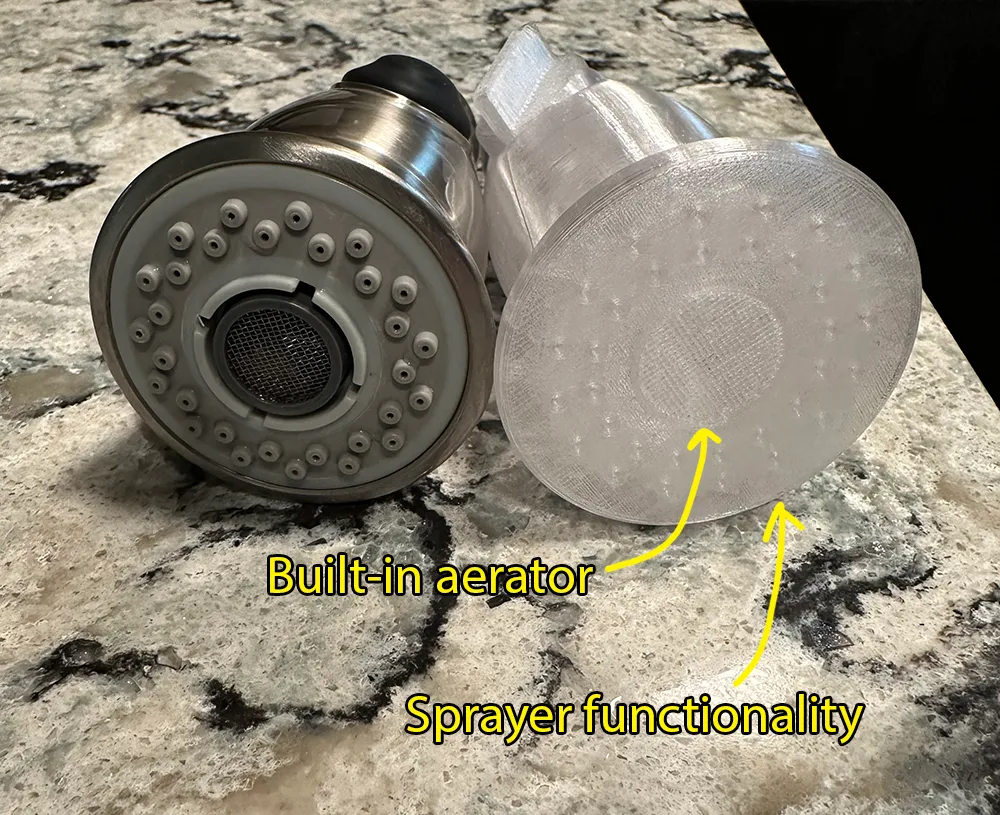

• Có sẵn bộ khuếch tán cho chế độ dòng chảy, được in bằng cách chồng chéo độ rộng dòng 0.4mm để có kết quả sắc nét! (gợi ý: bạn nên sử dụng vòi phun 0.4mm)

Hướng dẫn in:

• In thân vòi với mặt vòi xuống, và van với tay cầm hướng lên
• Để tránh rò rỉ bên trong, sử dụng ít nhất 4 lớp viền, 1.2mm lớp trên và dưới, và tăng hệ số xuất phim của bạn thêm 5%

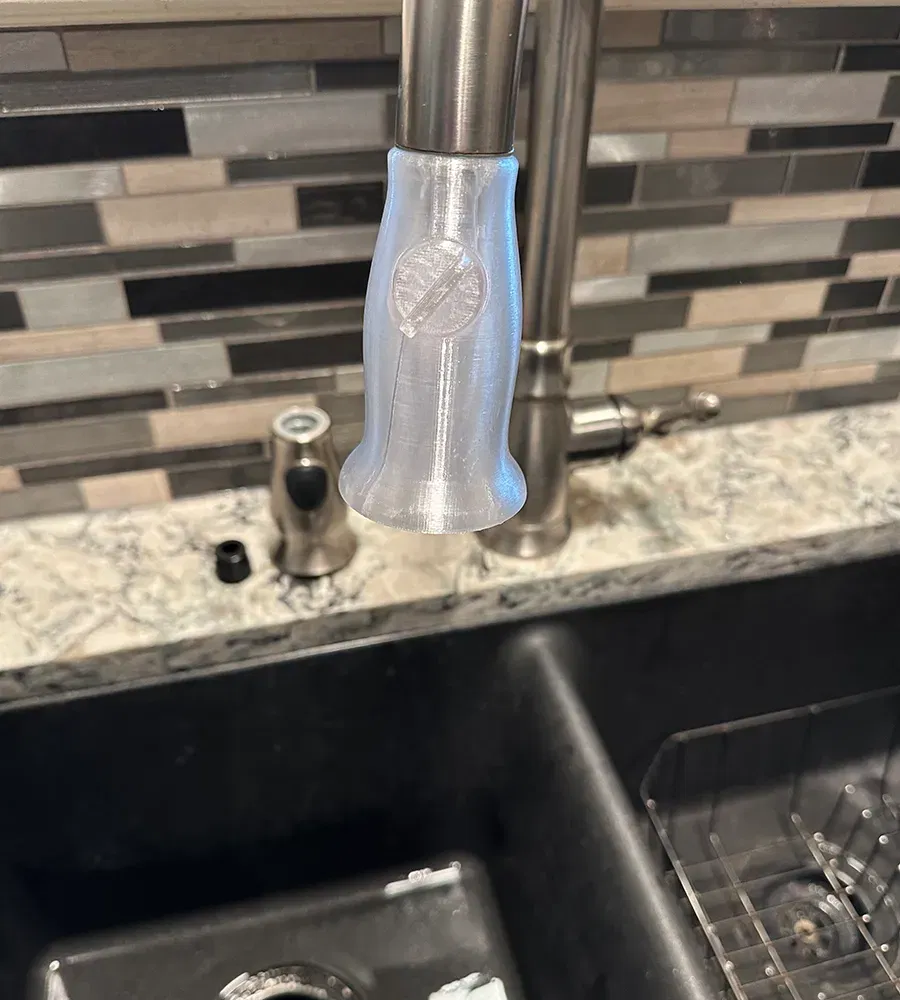

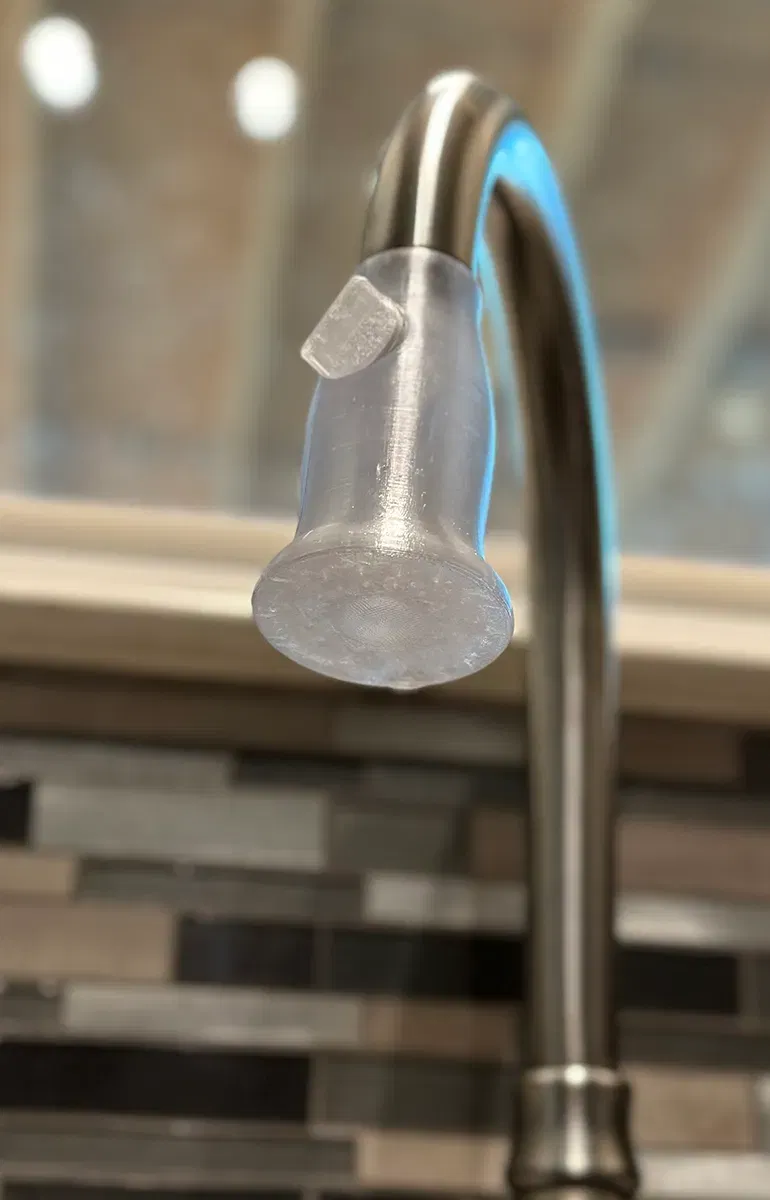

• Tôi khuyên bạn nên sử dụng PETG (các bức ảnh mẫu được in bằng Overture Transparent PETG để cố gắng hiển thị ống bên trong, nhưng không thực sự thành công)

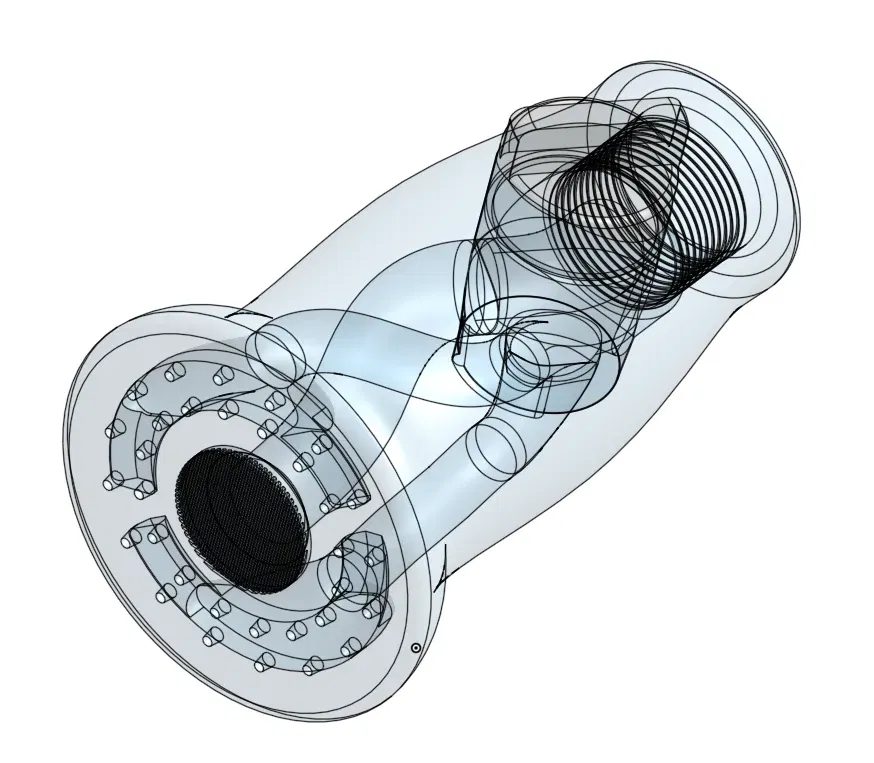

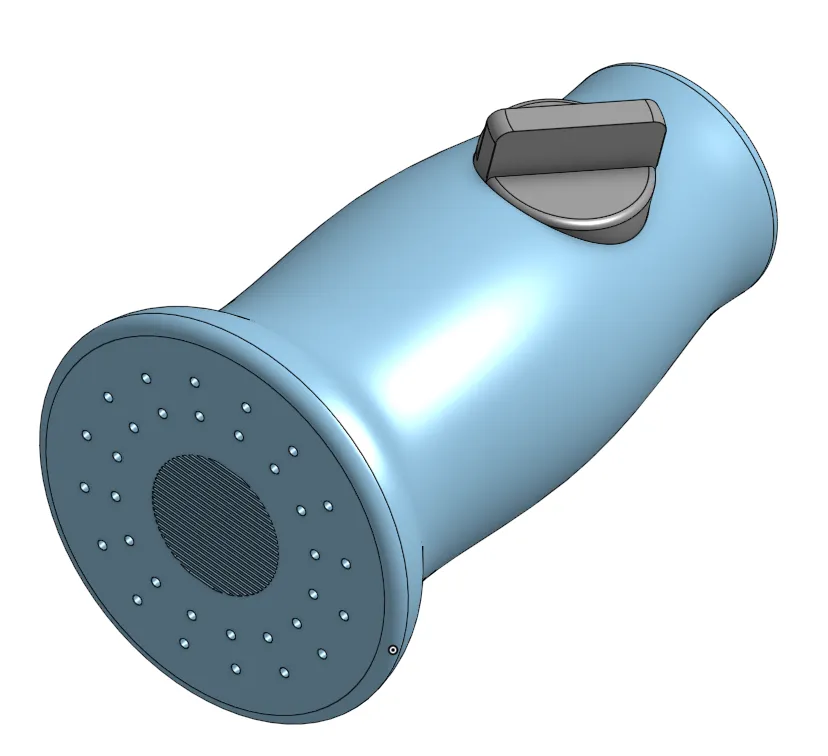

Mô hình này được tạo ra bằng OnShape, và có sẵn công khai ở đây nếu bạn muốn chỉnh sửa theo loại chậu rửa của bạn! https://cad.onshape.com/documents/6afc0fb707e908f478a5c703/w/ed6ccec8b0e7234ca5bae5e7/e/05a881e002541c591ddb7433?renderMode=6&uiState=6514ca56b40fd67775952752

Chậu rửa bát cụ thể mà tôi có để thay thế cho cái này là… không rõ. Nó thực sự không có thương hiệu nào, chỉ là một vòi nước “thông thường”. Miễn là vòi của bạn có một bộ chuyển đổi 13/16-20, cái này nên hoạt động cho bạn! (không có đảm bảo đâu)

Tuyên bố miễn trừ trách nhiệm: Tôi không phải là thợ sửa ống nước, và bạn nên chắc chắn rằng nhựa bạn đang sử dụng là an toàn cho thực phẩm.
