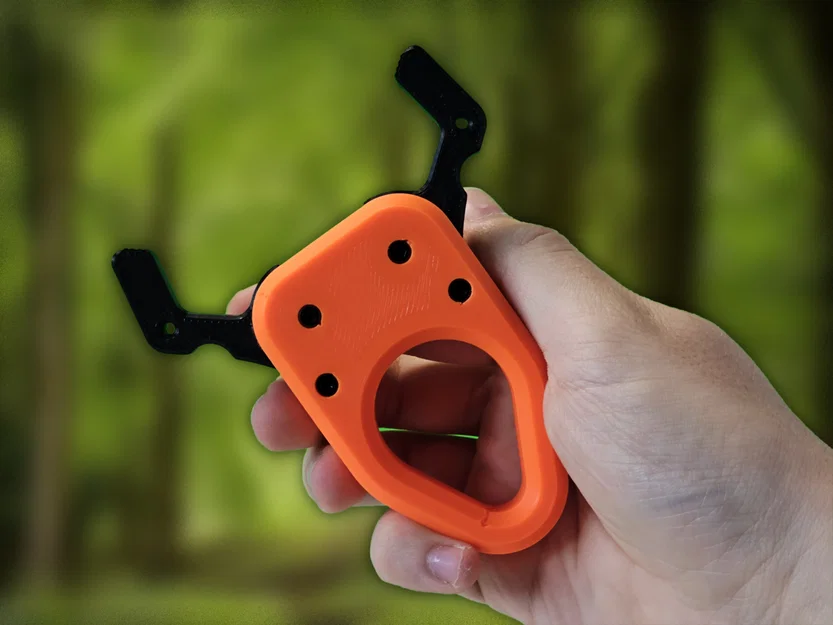

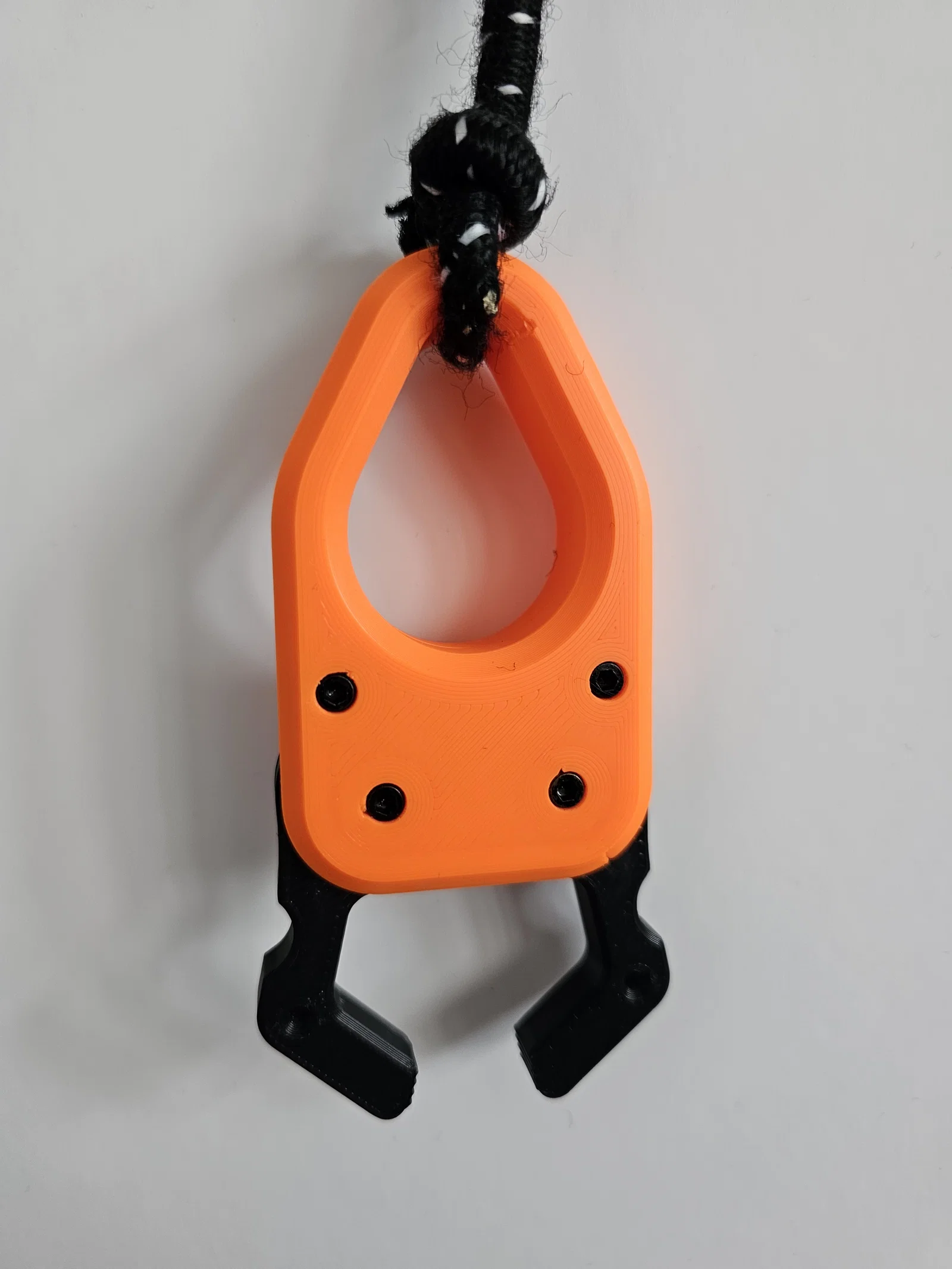

Kẹp Dã Ngoại (Camping Clamp)

Phần cứng:

• 4x vít lục giác âm m3*16 (inset)
• 4x đai ốc m3

Siết bu-lông cho tới khi độ kẹp chắc

Mình khuyên bôi một ít dầu máy hoặc mỡ lithium vào những chỗ nhựa cọ nhựa

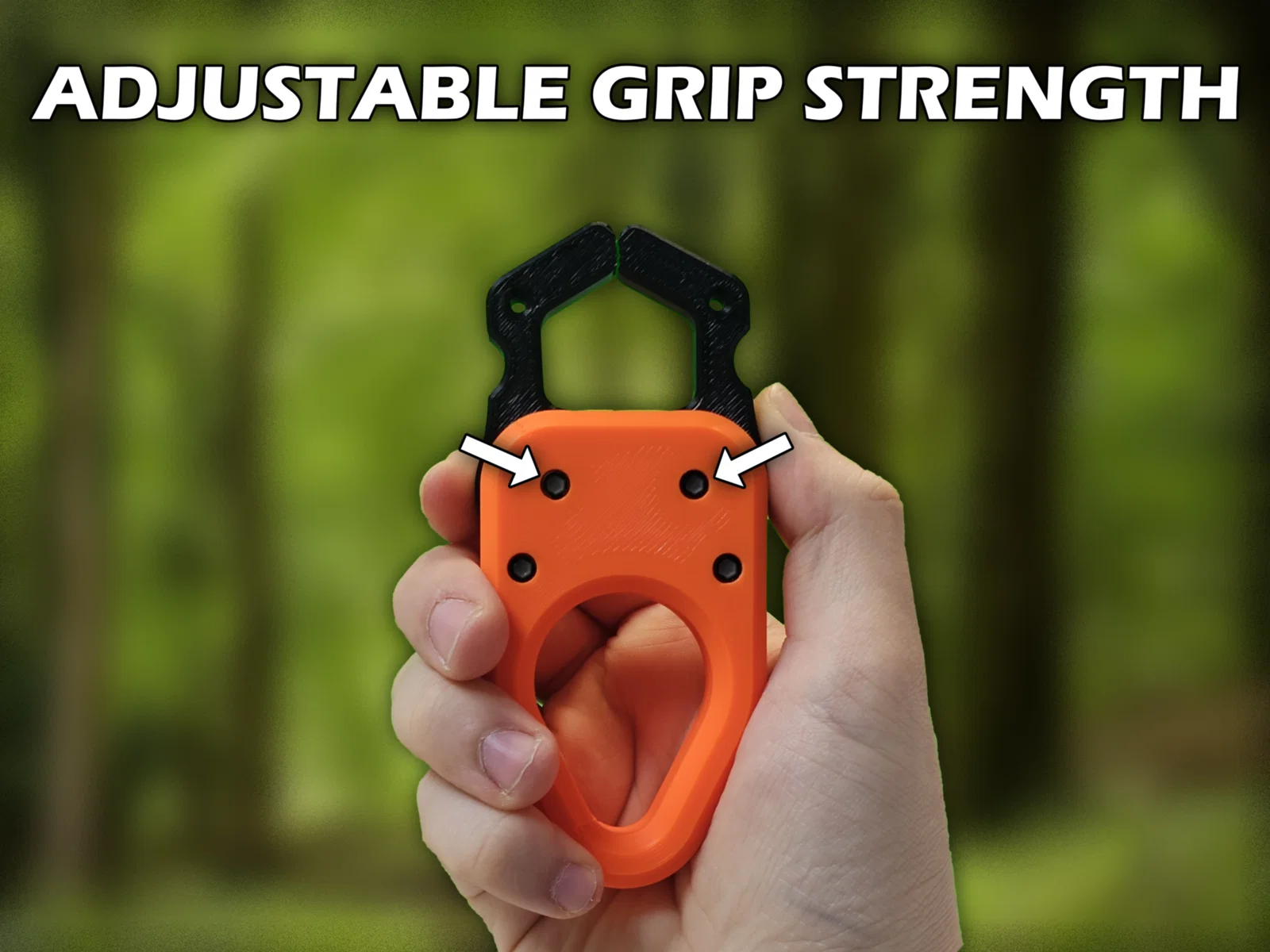

Siết tới khi đạt lực kẹp như bạn muốn. Cả hai ngàm sẽ giữ lực kẹp ổn định dù bạn siết một trong 2 con bu-lông nào. Keo khóa ren Loctite là tuỳ chọn; mình thì thường không dùng để sau này còn dễ chỉnh lại

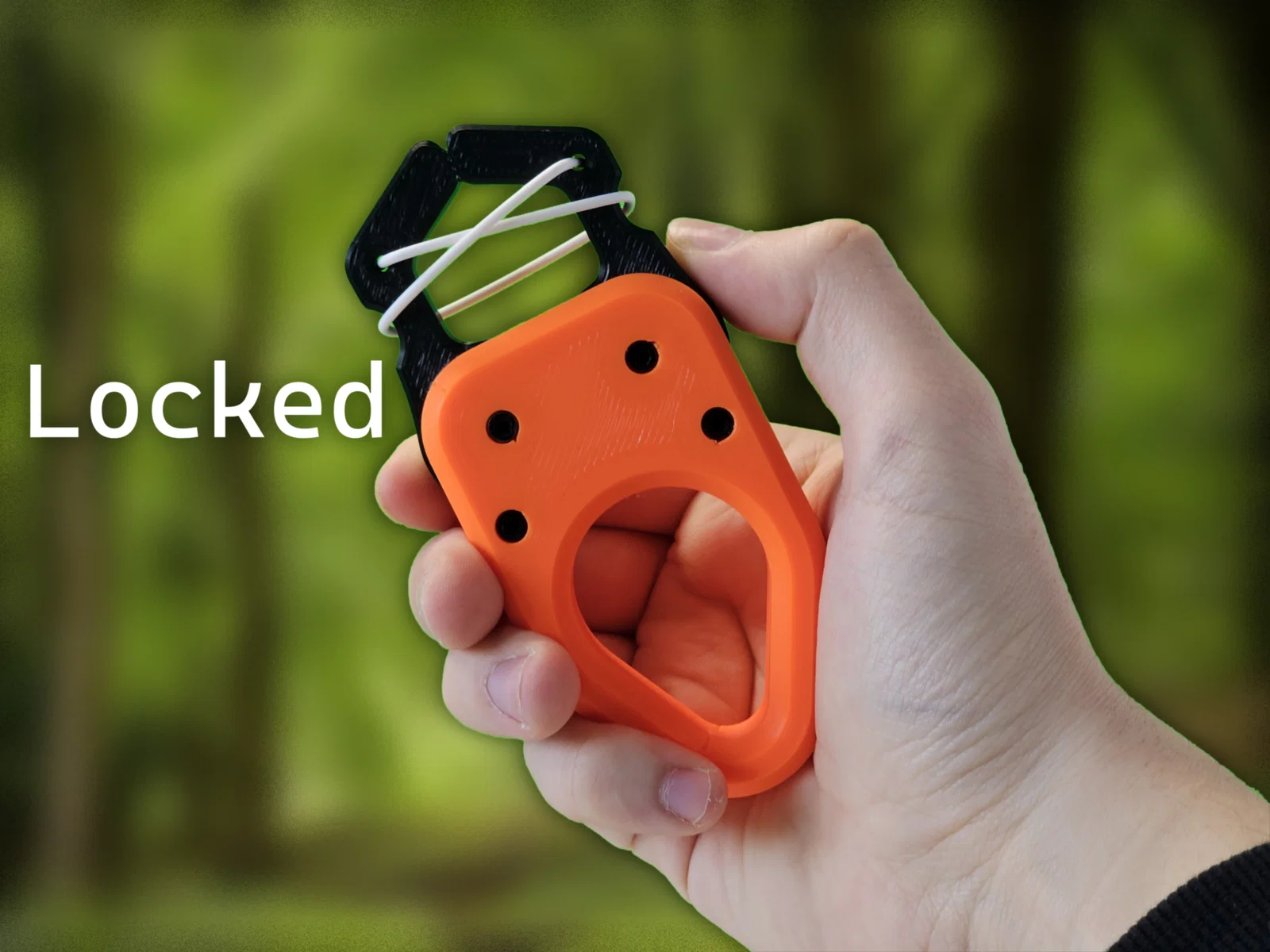

Trong ngàm có thêm các lỗ để xỏ một sợi dây mảnh, giúp khóa cố định vị trí.

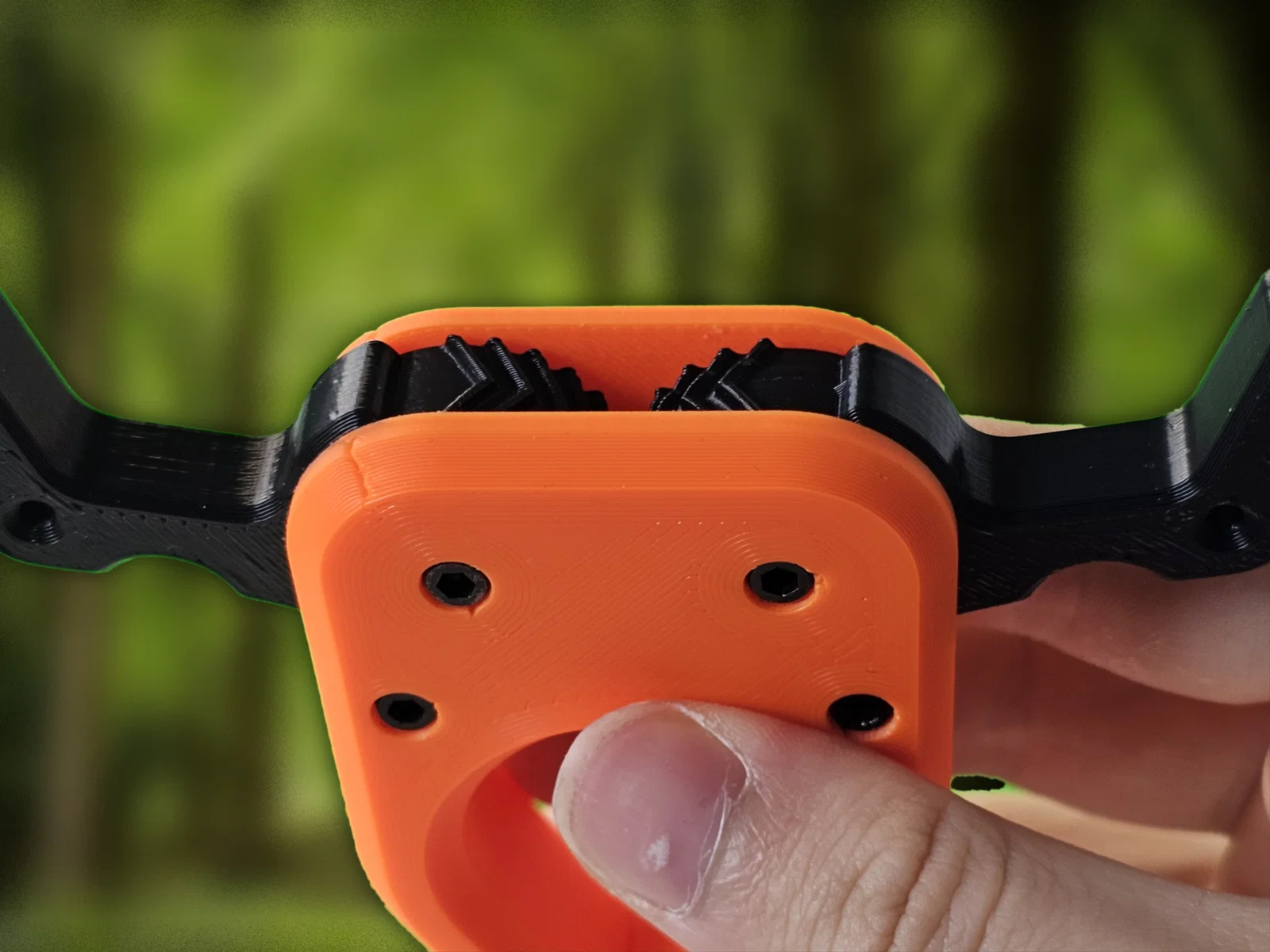

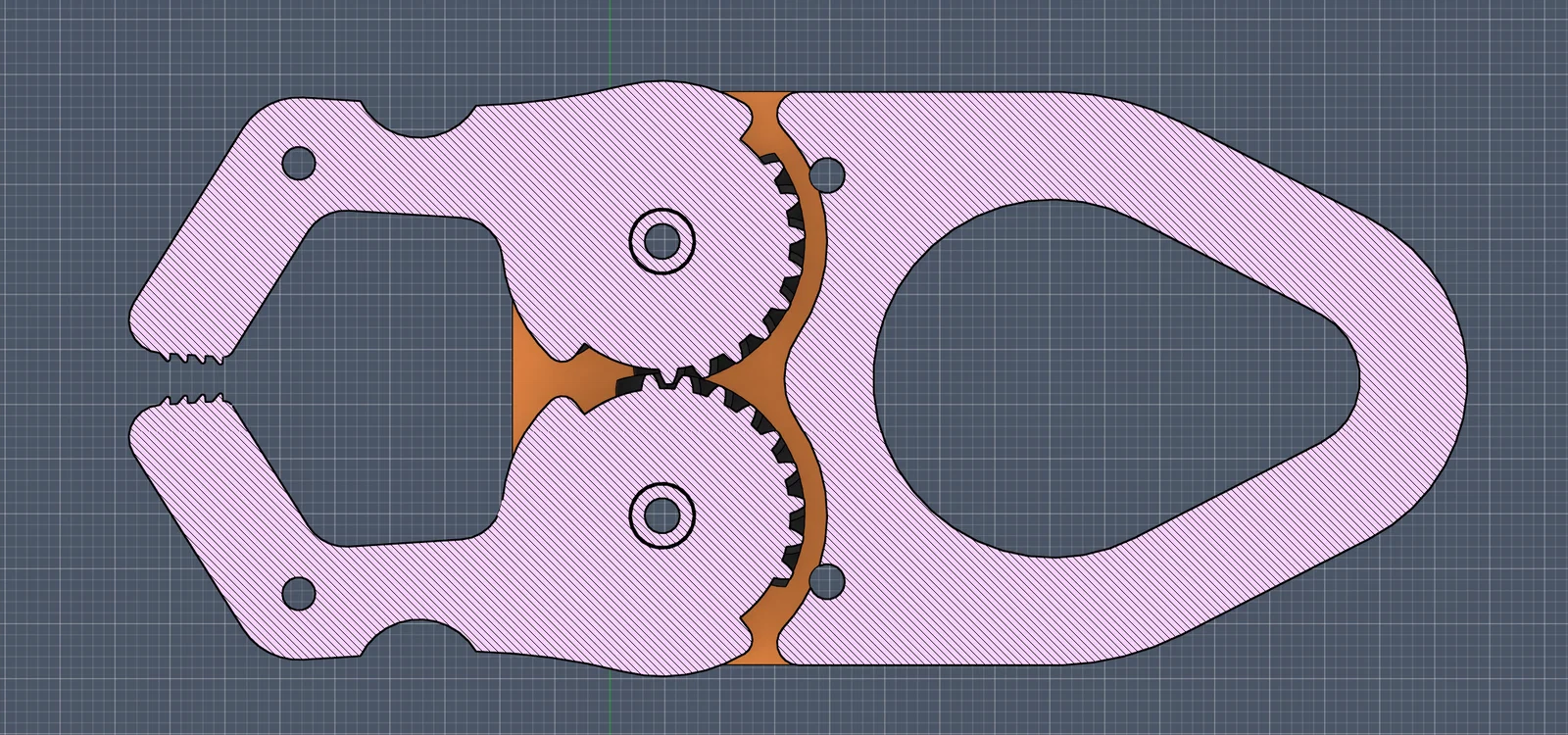

Đừng siết quá chặt—đặc biệt nếu phần màu cam in bằng PLA. Nếu không, các chốt màu cam giữ bánh răng màu đen sẽ bị biến dạng quá nhiều, làm đầu bên kia (phía không có vít) của phần màu cam bị tách ra; đồng thời đường kính tăng do biến dạng sẽ cấn vào mặt trong của bánh răng và làm kẹt cơ cấu.

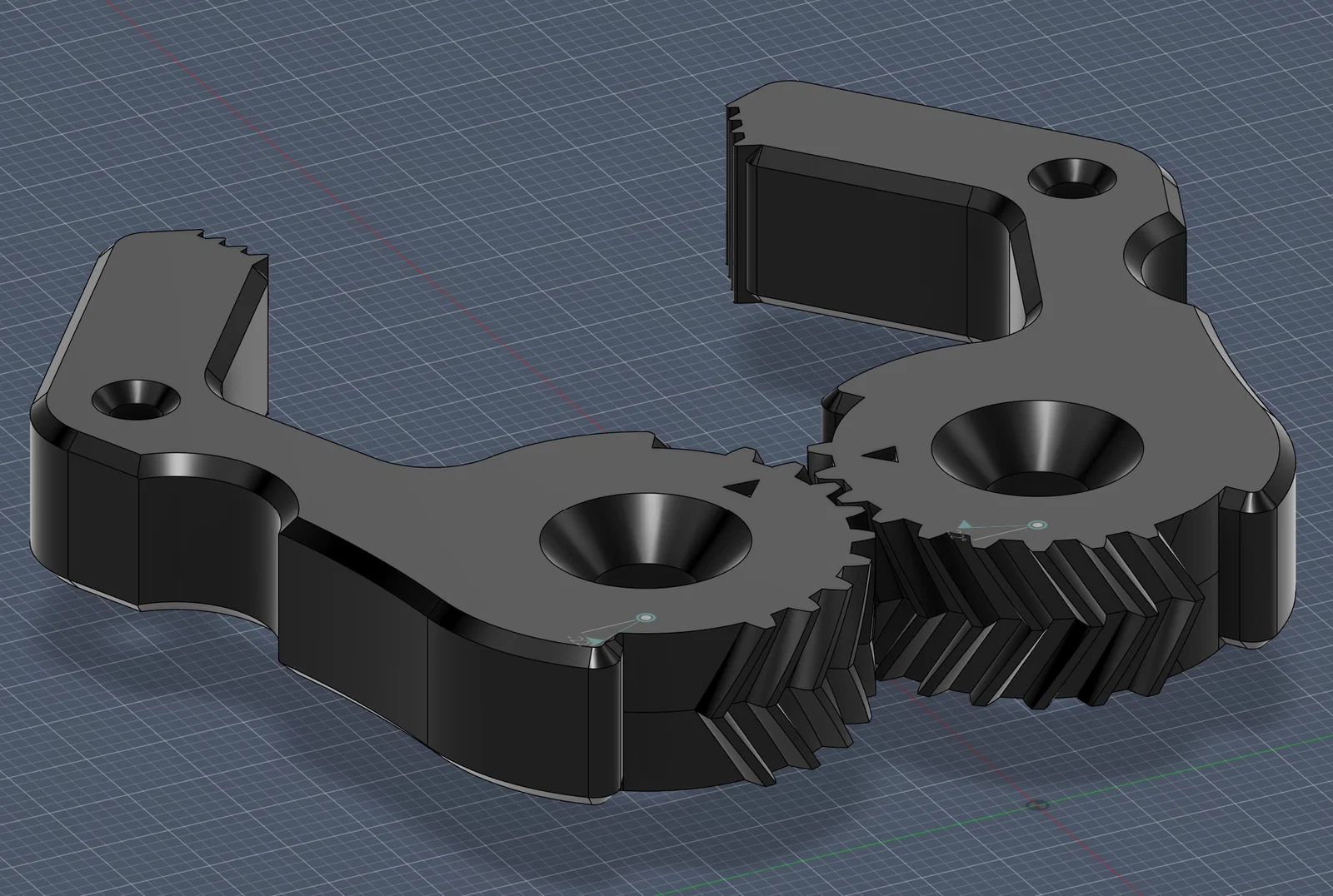

Lỗ 3mm trên ngàm (không phải lỗ bắt vít)


Lời khuyên khi in

Mình in phần ngàm với 6 walls, 60% infill, và phần thân bằng ABS, 4 walls, 30% infill.
Nên dùng infill cao

Mình cũng khuyên bật ironing để bề mặt mịn nhất có thể.

Tùy máy in, bạn có thể cần khoan/doa lại lỗ bắt vít bằng mũi khoan 3mm

Dung sai 0.2mm; nhớ calibrate máy cho chuẩn để xoay cho mượt

Đai ốc là dạng press-fit

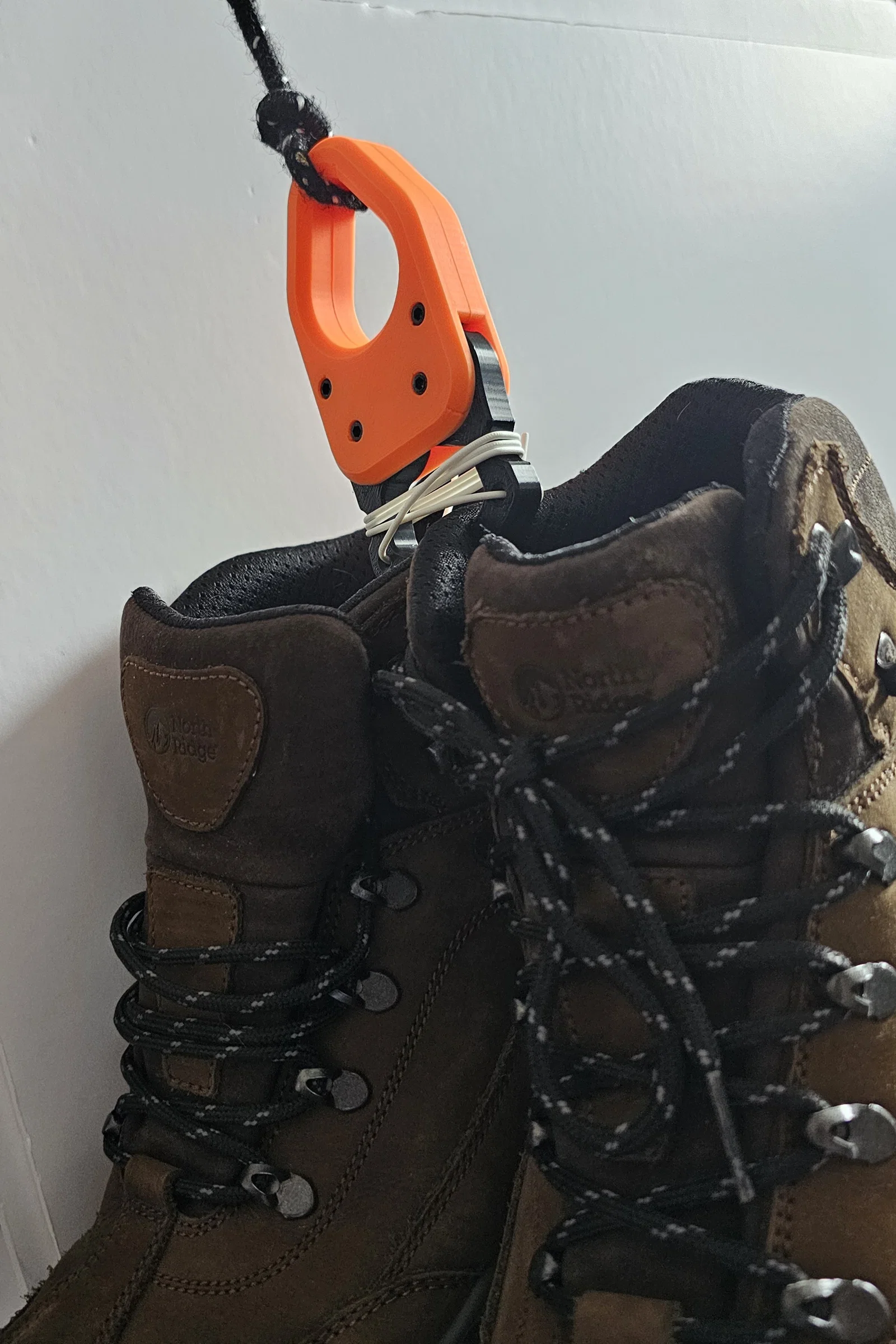

 Edit: mình thấy quấn một sợi dây thun bản lớn quanh hai ngàm hoạt động rất hiệu quả
