Ngàm gắn cột cho solar panel & hộp bảo vệ mạch điện

Ngàm gắn cột & hộp chứa mạch điện cho tấm pin mặt trời kích thước 150mm x 130mm. Thiết kế này vừa với ống luồn dây điện EMT loại phổ biến 1 inch (đo thực tế đường kính ngoài 1.2" (30mm) O.D.). Có chừa sẵn vị trí luồn dây rút (zip tie) quanh phần ngàm kẹp cột, phòng trường hợp lắp bị lỏng trên cột hoặc khi bạn cần chỉnh sửa để hợp với cột kích thước khác.

Hướng dẫn in

Vì sao mình làm món này

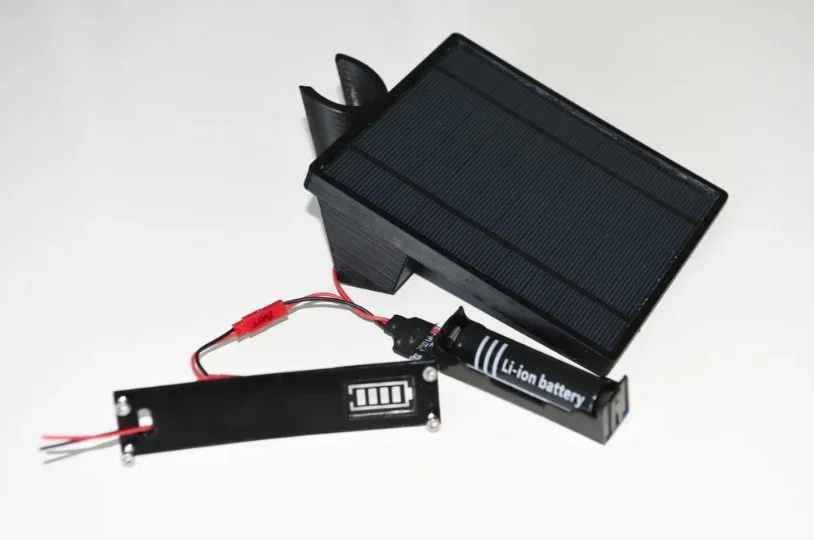

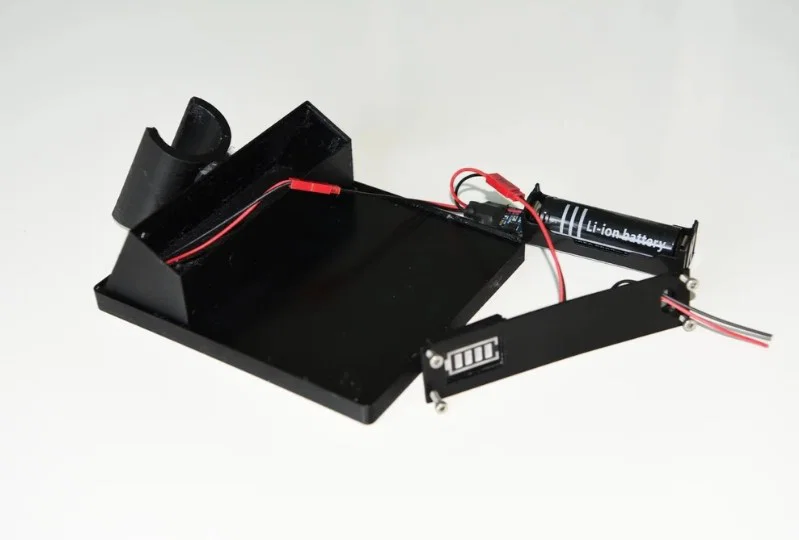

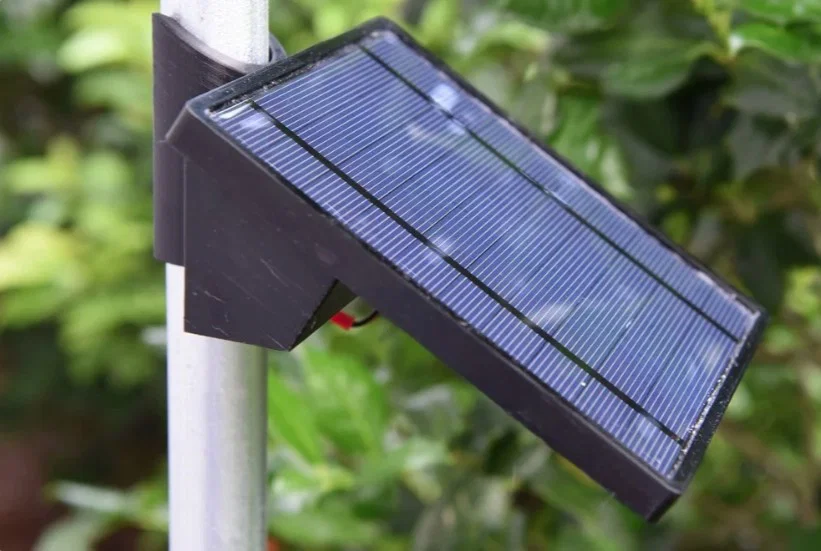

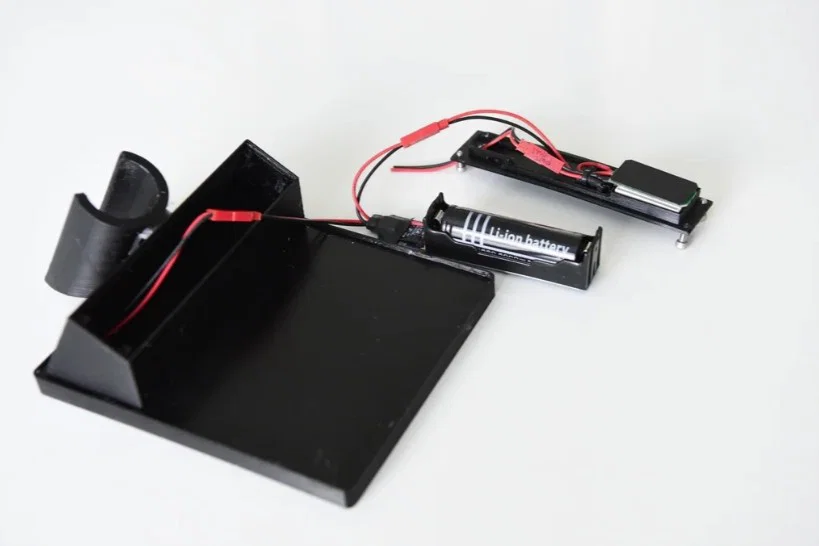

Mình có một trạm thời tiết ngoài trời, trong cụm cảm biến có pin. Mỗi năm thay 2 viên pin lithium AA một lần là phải leo lên mái nhà, khá là cực, nên mình muốn khỏi phải lên mái thay pin nữa. Dự án này dùng một tấm solar panel nhỏ để sạc cho pin lithium 18650. Bản thân tấm pin được gắn lên cây cột của trạm thời tiết ở vị trí thấp hơn để khỏi phải leo lên mái. Chỉ cần chưa tới 1 giờ nắng đầy là sạc đầy 18650 từ mức cạn pin. Tấm pin được cố định ở góc 30 độ so với phương ngang. Mình có thêm một màn hiển thị dung lượng pin nhỏ tùy chọn trong thiết kế cho vui. Để tiện cho bạn, có hai phiên bản tấm đáy: một bản có màn hình, và một bản không có. Bên trong tấm lưng có các điểm neo dây rút để đi dây gọn gàng.

Điện tử sử dụng

Nguồn linh kiện điện tử
5v Solar Panel: https://www.aliexpress.com/item/2-5W-5V-Solar-Cell-Polycrystalline-Solar-Panel-Crocodile-Clip-For-Charging-3-7V-Battery-Solar/32806512471.html?spm=2114.search0104.3.16.1e185237urKlCr&ws_ab_test=searchweb0_0,searchweb201602_3_10065_10130_10068_10547_319_10546_317_10548_10545_10696_10084_453_454_10083_10618_10307_537_536_10059_10884_10887_321_322_10103,searchweb201603_52,ppcSwitch_0&algo_expid=0816fe61-c9ea-4a22-a728-1e8dd835e79c-2&algo_pvid=0816fe61-c9ea-4a22-a728-1e8dd835e79c&transAbTest=ae803_4 hoặc https://www.amazon.com/gp/product/B00CBT8A14/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&th=1

4.2v Battery Display: https://www.aliexpress.com/item/1S-2S-3S-4S-Single-3-7V-Lithium-Battery-Capacity-Indicator-Module-4-2V-Blue-Display/32849433401.html?spm=a2g0s.9042311.0.0.27424c4dJRE9fS

Mạch sạc pin - Loại mình dùng giờ không còn bán nữa, nhưng một loại kiểu như này là chạy ổn: https://www.aliexpress.com/item/5V-18650-Lithium-Battery-Charger-Protection-Board-Boost-Step-Up-Module-Charge-Discharge-the-Same-Time/33015013144.html?spm=2114.search0104.3.63.b7461da2sD59tn&ws_ab_test=searchweb0_0,searchweb201602_3_10065_10130_10068_10547_319_10546_317_10548_10545_10696_10084_453_454_10083_10618_10307_537_536_10059_10884_10887_321_322_10103,searchweb201603_52,ppcSwitch_0&algo_expid=ead3c2f0-ed8e-4bdc-9638-ee8ab54a037e-9&algo_pvid=ead3c2f0-ed8e-4bdc-9638-ee8ab54a037e&transAbTest=ae803_4

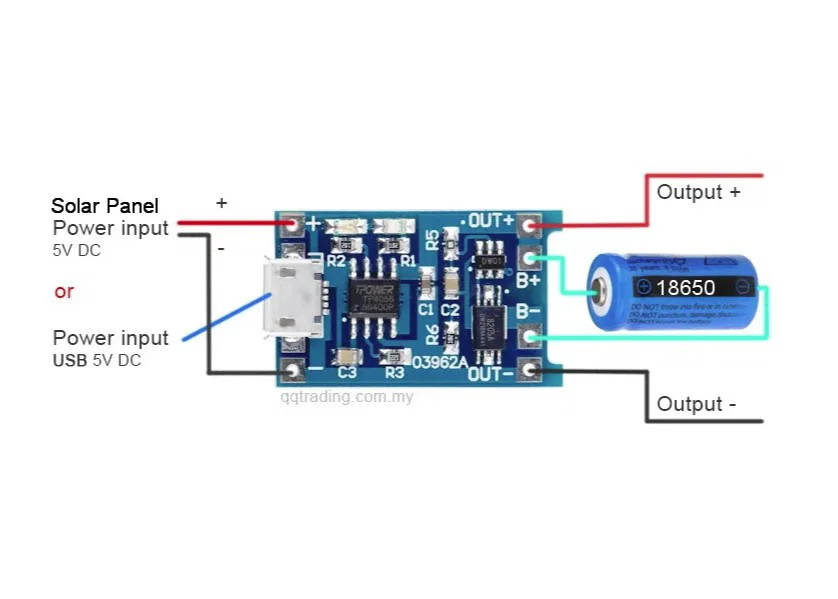

Hoặc thay vì phương án trên, bạn có thể dùng module 4056 và khay pin 18650: https://www.aliexpress.com/item/5-pcs-Micro-USB-5V-1A-18650-TP4056-Lithium-Battery-Charger-Module-Charging-Board-With-Protection/32895526166.html?spm=2114.search0104.3.31.6ca0309dPzVit6&ws_ab_test=searchweb0_0,searchweb201602_3_10065_10130_10068_10547_319_10546_317_10548_10545_10696_10084_453_454_10083_10618_10307_537_536_10059_10884_10887_321_322_10103,searchweb201603_52,ppcSwitch_0&algo_expid=92312eb7-da36-4b23-ba68-e1c9c45b49f2-4&algo_pvid=92312eb7-da36-4b23-ba68-e1c9c45b49f2&transAbTest=ae803_4

Mình dùng dây điện đèn sân vườn cỡ 14 gauge để làm dây cấp nguồn đi ra khỏi cụm solar, vì đây là loại dây chống UV rẻ nhất và hay có sẵn ở cửa hàng vật tư/đồ điện.
