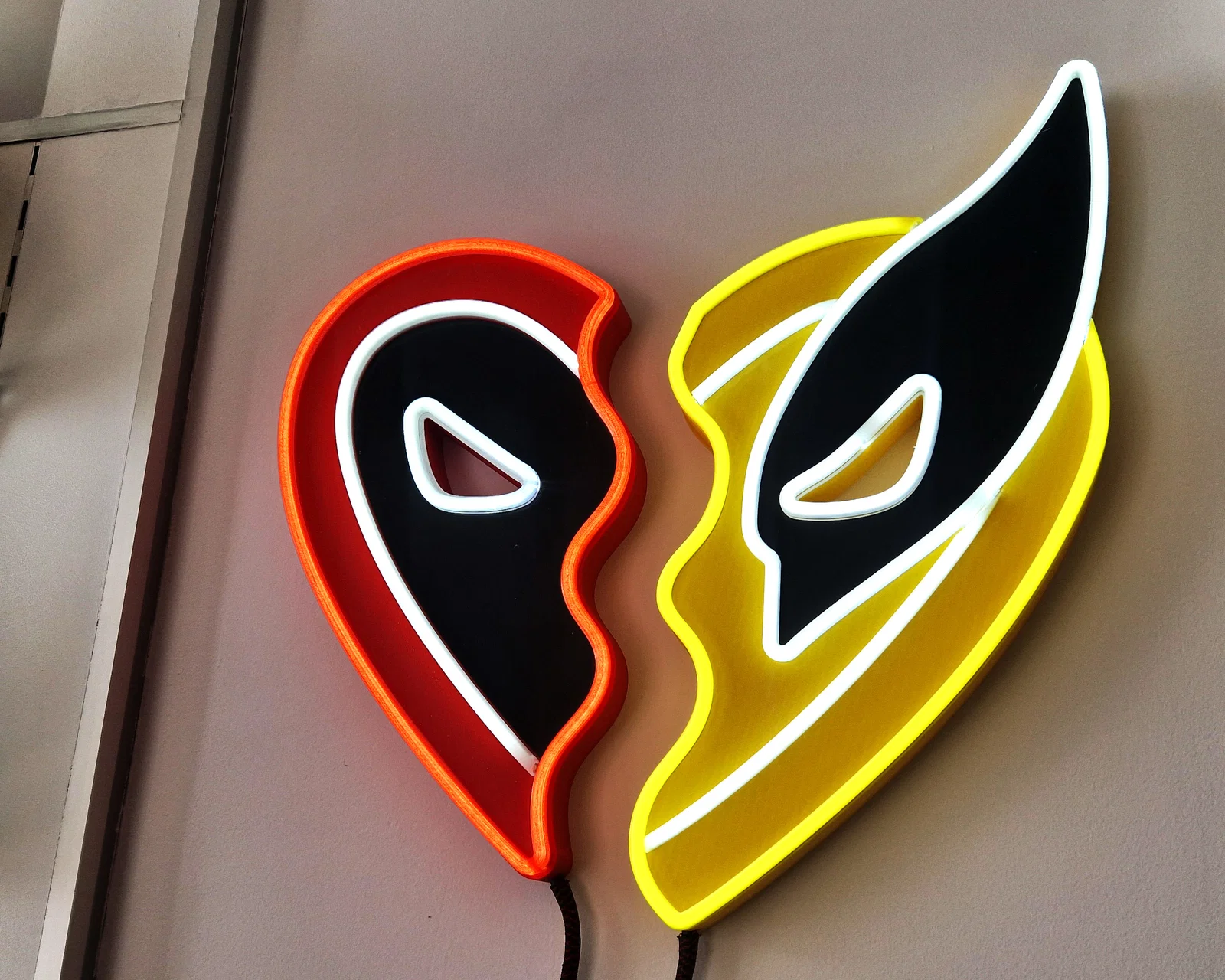

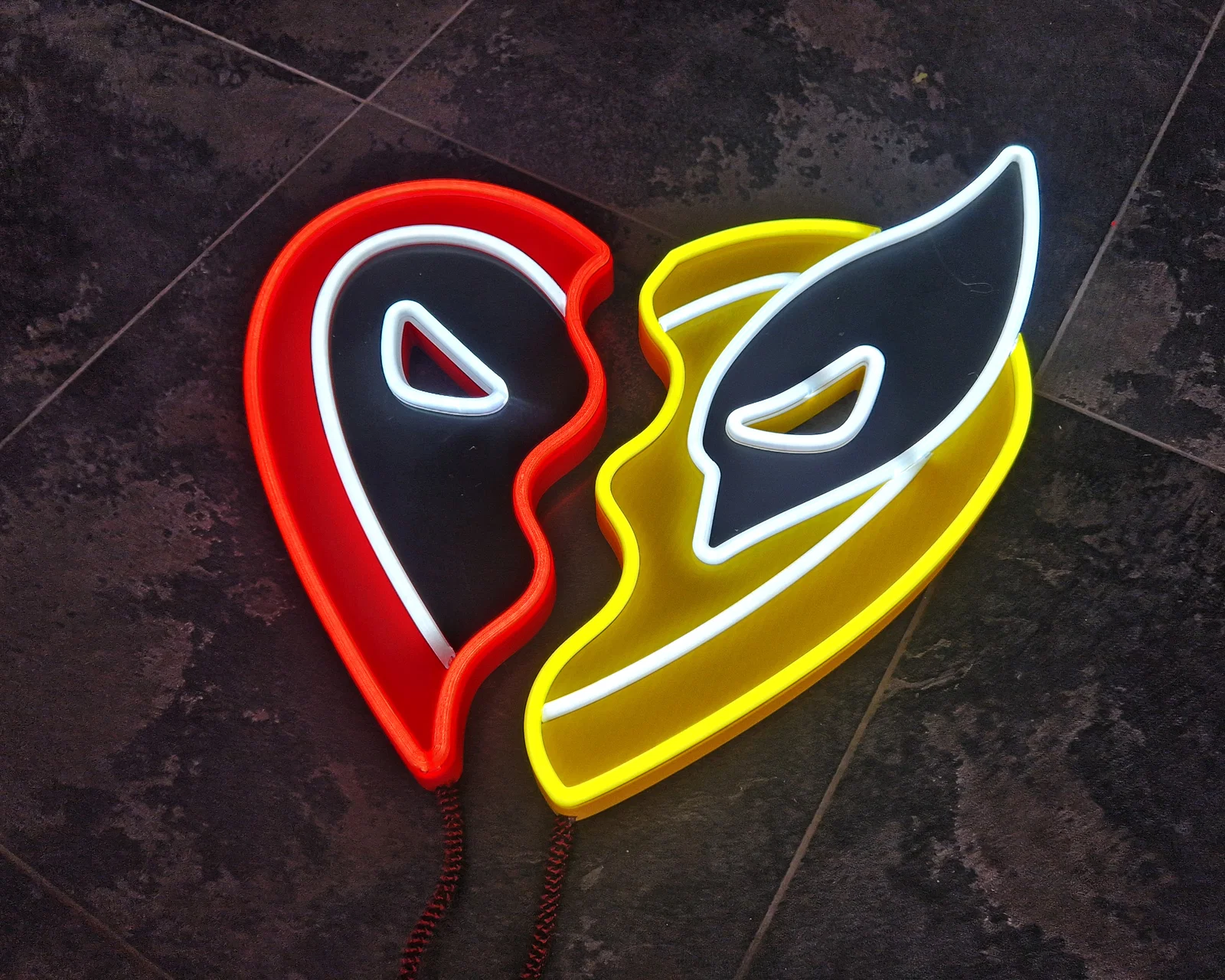

Deadpool & Wolverine Neon – Bảng Neon LED In 3D

Bảng hiệu phát sáng hiệu ứng Neon được thiết kế để in trên máy in 400x400mm.

Phần đế được in multicolor với chỉ 1 đầu phun, bạn tự đổi màu bằng tay (Phần đổi màu multicolor là 4 lớp đầu tiên. Để làm các lớp đầu, mình để ở đây một tutorial hướng dẫn cách in multicolor với 1 đầu phun và không cần hệ thống multicolor tự động.)

LƯU Ý: Bạn có thể xem tutorial TỪNG BƯỚC về cách thiết kế 3D bằng Fusion 360 + in 3D + lắp ráp bảng neon này và nhiều mẫu khác trên kênh Youtube của mình: https://www.youtube.com/c/Control3D

Cài đặt in:

• Neon:

-Material: PETG

-Chiều cao lớp (Layer height): 0.2

-Support: Không

-Perimeters: 2

-Infill: 10

• Đế và nắp:

-Material: PLA

-Chiều cao lớp (Layer height): 0.2

-Support: Có

-Perimeters: 2

-Infill: 15

Tùy theo máy in của bạn, bạn sẽ cần canh chỉnh (calibrate) dung sai

• Danh sách vật tư (BOM)

• 11 insert M3: https://amzn.to/3SPbXKj

• 11 ốc M3X10 đầu giọt (cabeza de gota): https://amzn.to/3SQvWIe

• LED Neon strip – Bên mình dùng loại này: https://amzn.to/4dH5sB8 nếu bạn dùng loại khác thì nhớ kiểm tra kích thước có giống không và có điểm cắt mỗi vài cm (2,5cm hoặc ít hơn)

• Dây 20AWG: https://amzn.to/3X0QtMR

• Mỏ hàn: https://amzn.to/4fEzuYd

• Thiếc hàn: https://amzn.to/3SSJkMi

• Ống co nhiệt: https://amzn.to/3yGg04E

• Jack nguồn cái 5.5mm: https://amzn.to/4crSJB6
