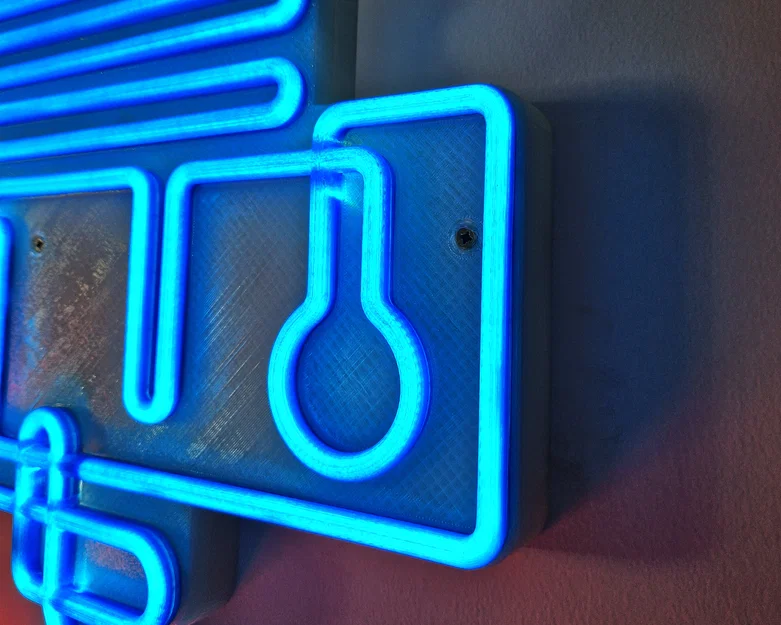

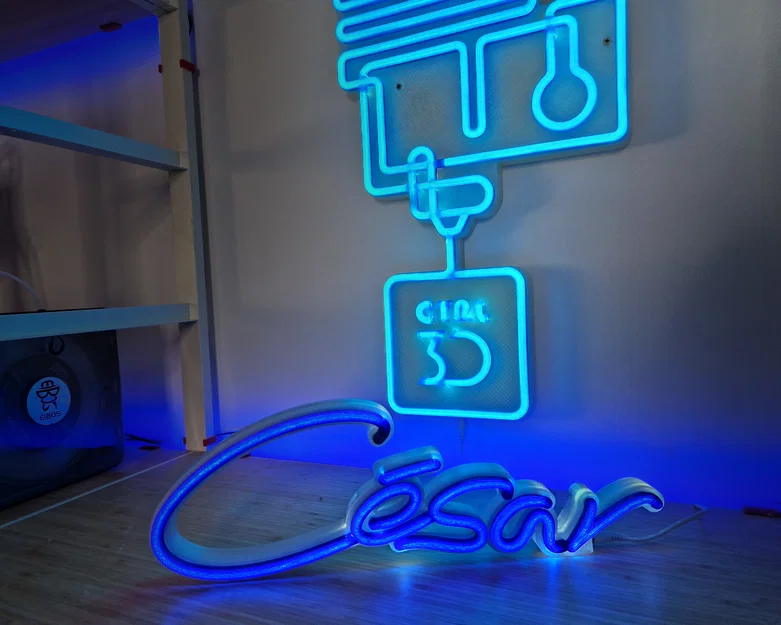

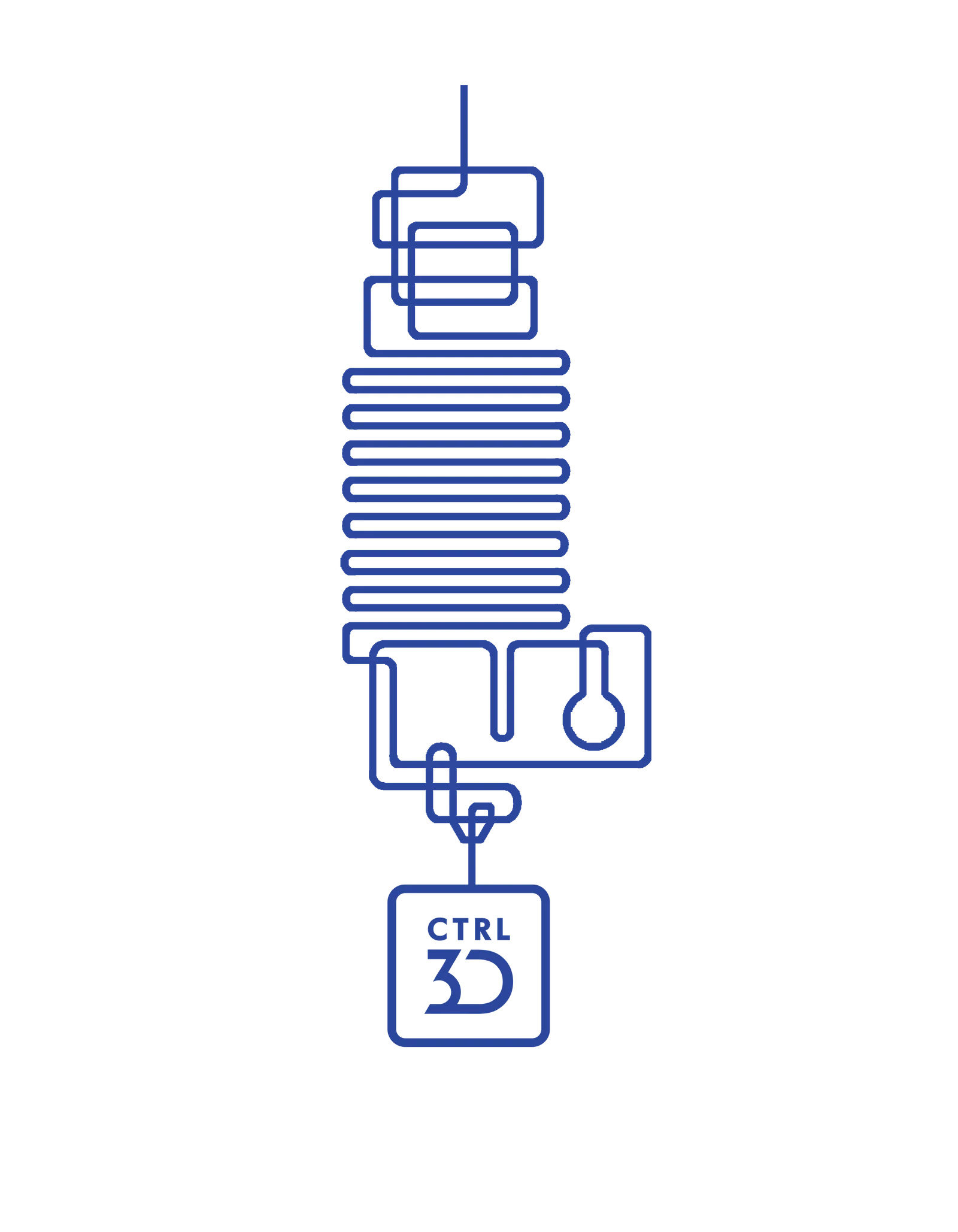

Neon Logo Control 3D

Bảng hiệu phát sáng hiệu ứng Neon

LƯU Ý: Bạn có thể xem tutorial TỪNG BƯỚC về cách thiết kế 3D với Fusion 360 + in 3D + lắp ráp bảng hiệu neon này và nhiều mẫu khác trên kênh Youtube của mình: https://www.youtube.com/c/Control3D

Cài đặt in:

• Neon:

- Vật liệu: PETG

- Chiều cao lớp (layer height): 0.2

- Hỗ trợ (supports): Không

- Số vòng thành (perimeters): 2

- Infill: 10

• Đế và nắp:

- Vật liệu: PLA

- Chiều cao lớp (layer height): 0.2

- Hỗ trợ (supports): Có

- Số vòng thành (perimeters): 2

- Infill: 15

Tùy theo máy in của bạn, bạn sẽ cần canh chỉnh (calibrate) dung sai cho phù hợp.

• Danh sách vật liệu (BOM)

•   11 insert M3: https://amzn.to/3SPbXKj

•   11 vít M3X10 đầu giọt: https://amzn.to/3SQvWIe

•   Dây LED Neon - Bên mình dùng loại này: https://amzn.to/4dH5sB8  nếu bạn dùng loại khác thì nhớ kiểm tra kích thước có giống không và có thể cắt mỗi vài cm (2,5cm hoặc ít hơn)

•   Dây 20AWG: https://amzn.to/3X0QtMR

•   Mỏ hàn: https://amzn.to/4fEzuYd

•   Thiếc hàn: https://amzn.to/3SSJkMi

•   Ống co nhiệt: https://amzn.to/3yGg04E

•   Jack cái 5.5mm: https://amzn.to/4crSJB6
