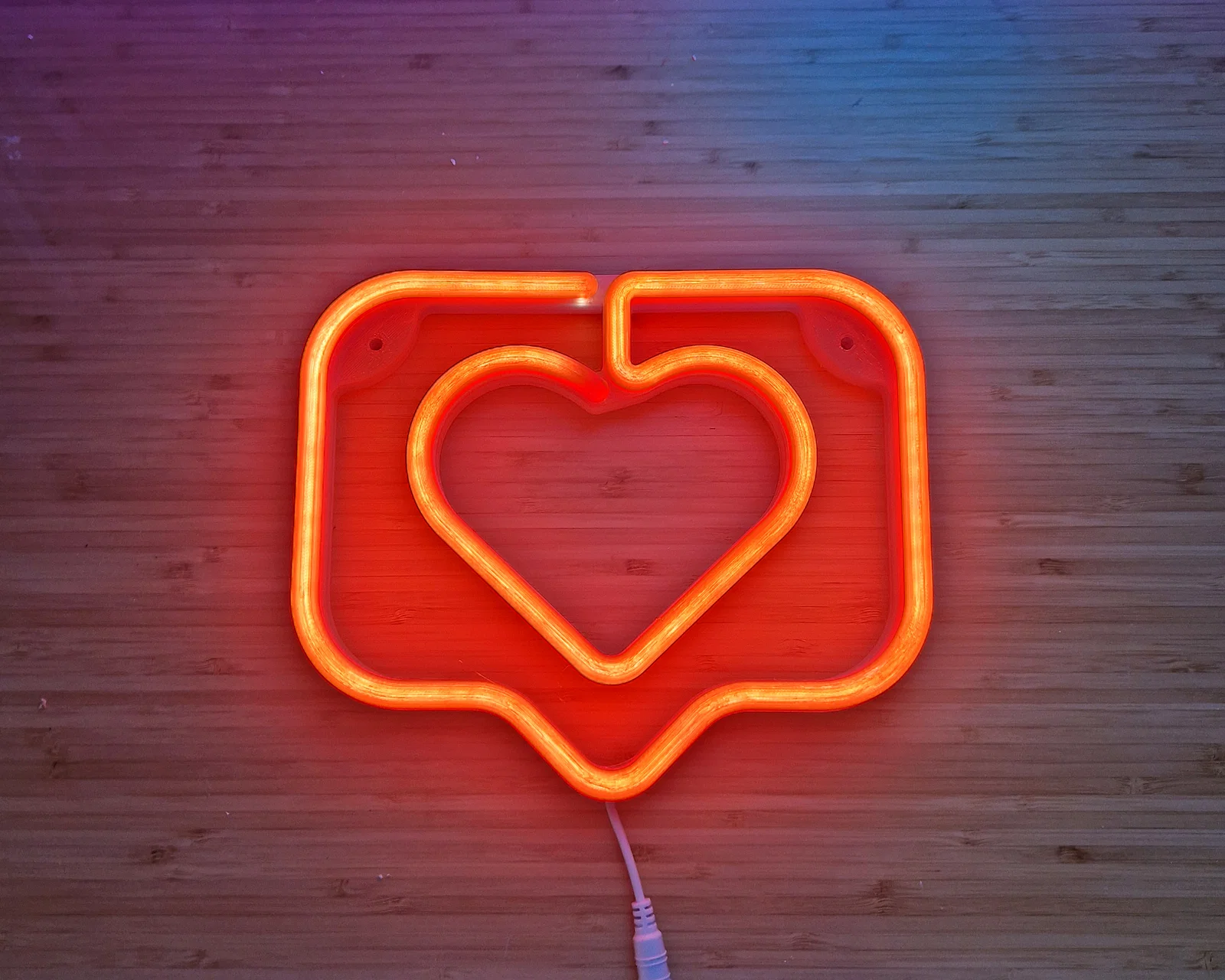

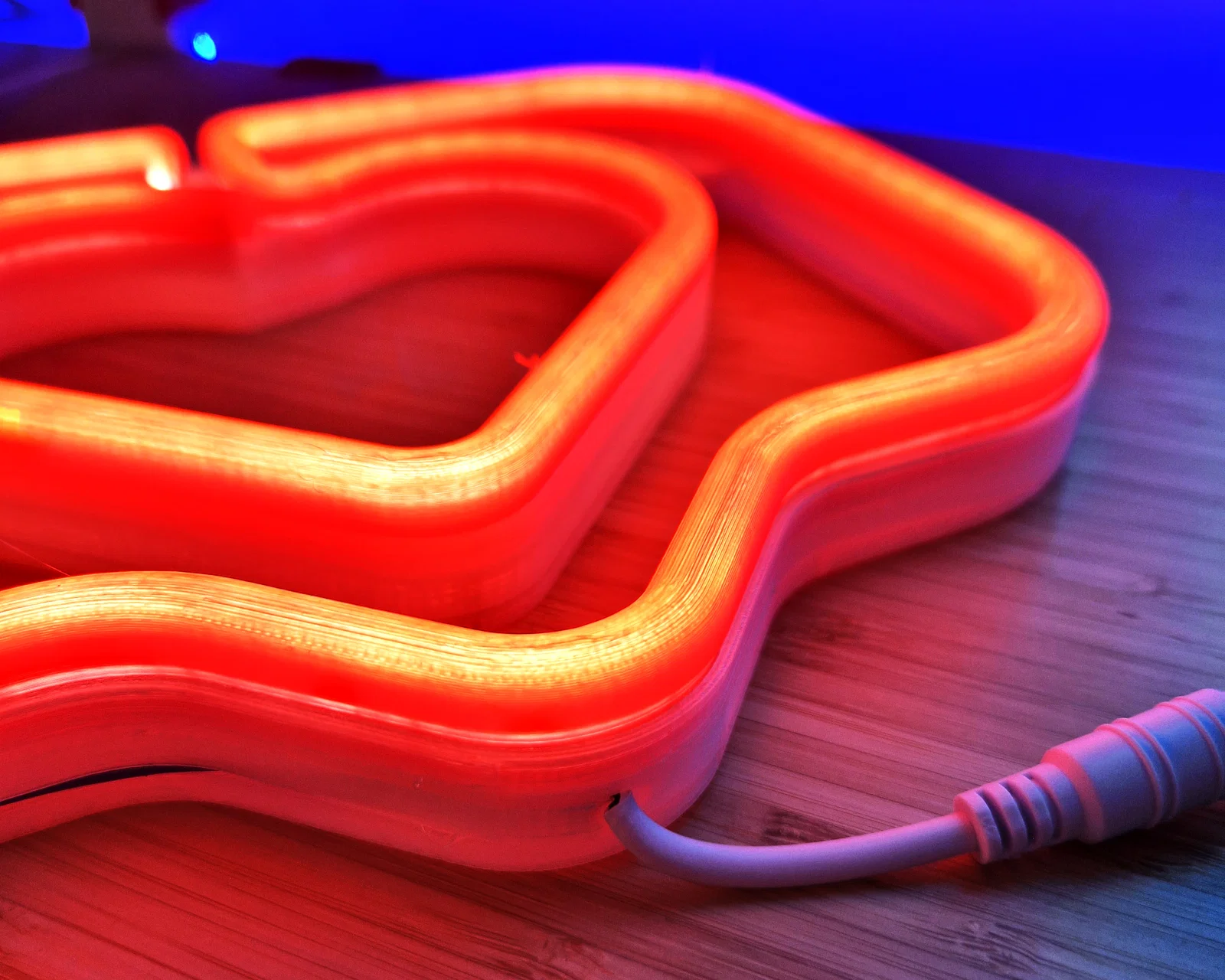

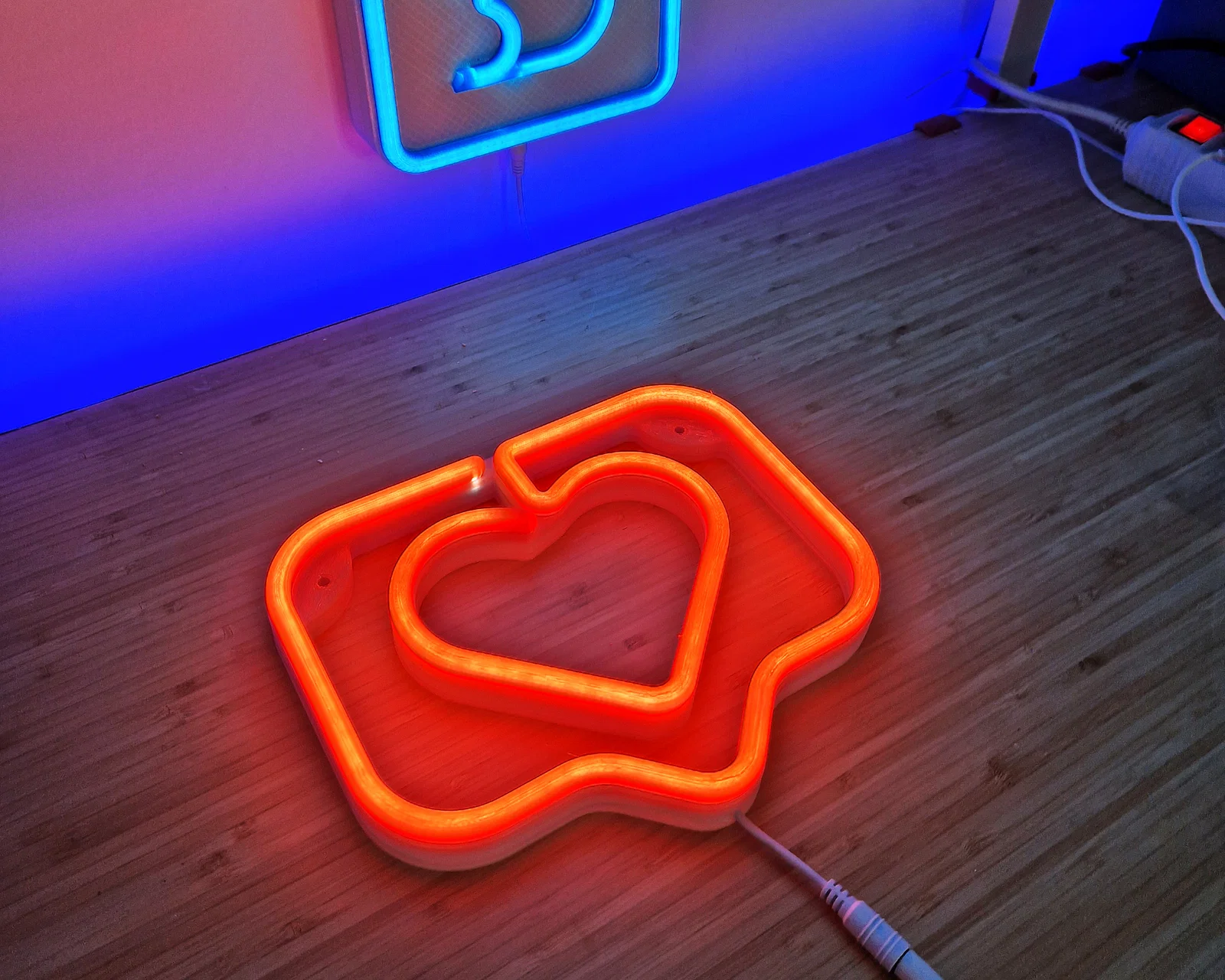

Corazón Instagram | Bảng Neon Trái Tim

Bảng hiệu phát sáng hiệu ứng neon

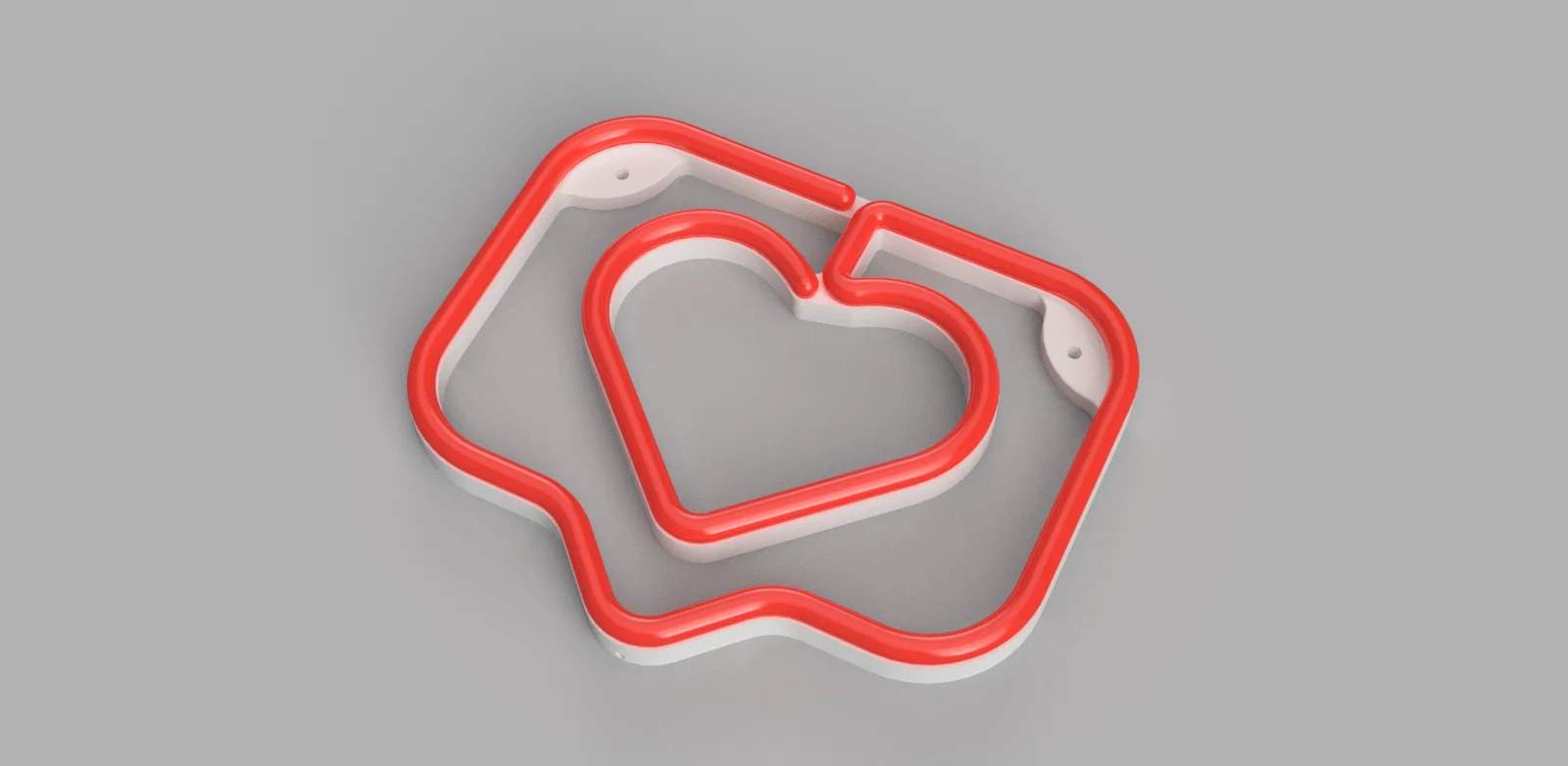

LƯU Ý: Xem tutorial TỪNG BƯỚC về cách thiết kế 3D với Fusion 360 + In 3D + lắp ráp bảng neon này và nhiều mẫu khác trên kênh Youtube của mình: https://www.youtube.com/c/Control3D

Cài đặt in:

• Neon:

-Vật liệu: PETG

-Chiều cao lớp: 0.2

-Support: Không

-Perimeters: 2

-Infill: 10

• Đế và nắp:

-Vật liệu: PLA

-Chiều cao lớp: 0.2

-Support: Có

-Perimeters: 2

-Infill: 15

Tùy theo máy in của bạn, bạn sẽ cần hiệu chỉnh (calibrate) dung sai (tolerances).

• Danh sách vật tư (BOM)

•   11 insert M3: https://amzn.to/3SPbXKj

•   11 ốc M3X10 đầu tròn (button head): https://amzn.to/3SQvWIe

•   Dải LED Neon – bên mình dùng loại này: https://amzn.to/4dH5sB8 nếu bạn dùng loại khác thì nhớ kiểm tra cùng kích thước và có thể cắt mỗi vài cm (2,5cm hoặc ít hơn)

•   Dây 20AWG: https://amzn.to/3X0QtMR

•   Mỏ hàn: https://amzn.to/4fEzuYd

•   Thiếc hàn: https://amzn.to/3SSJkMi

•   Ống co nhiệt: https://amzn.to/3yGg04E

•   Jack nguồn cái 5.5mm: https://amzn.to/4crSJB6
