Móc treo cửa mạnh mẽ và thon gọn

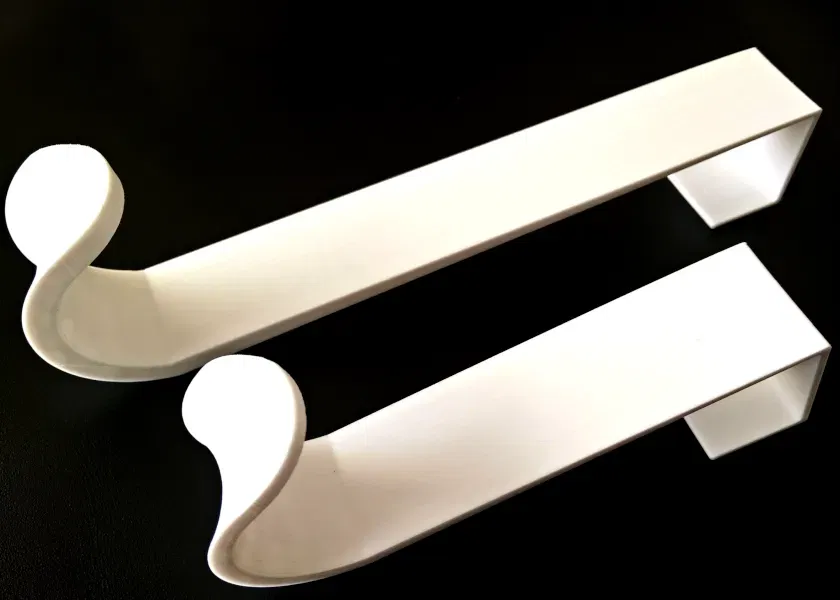

Đây là những móc treo qua cửa có thể được treo trên một cánh cửa tiêu chuẩn 35 mm. Móc có đường cong thẩm mỹ dễ nhìn, giúp tăng khả năng chịu tải so với móc không có đường cong.

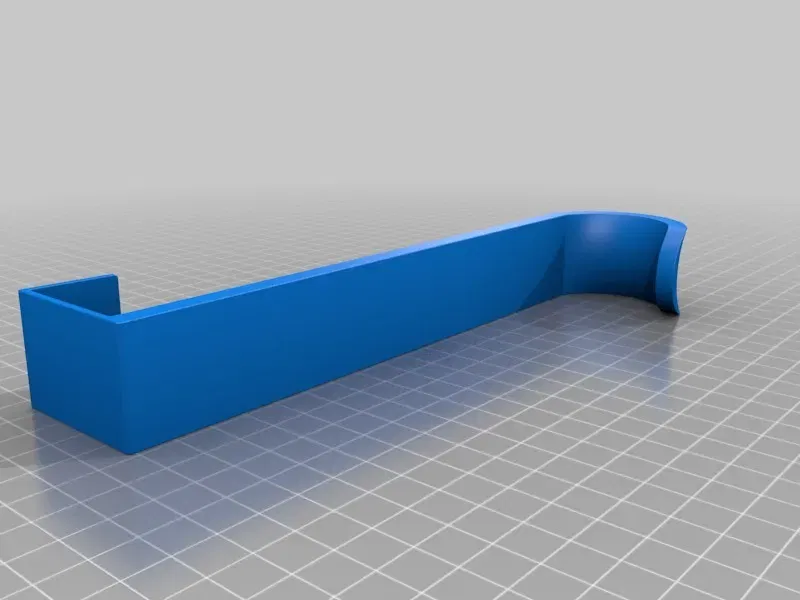

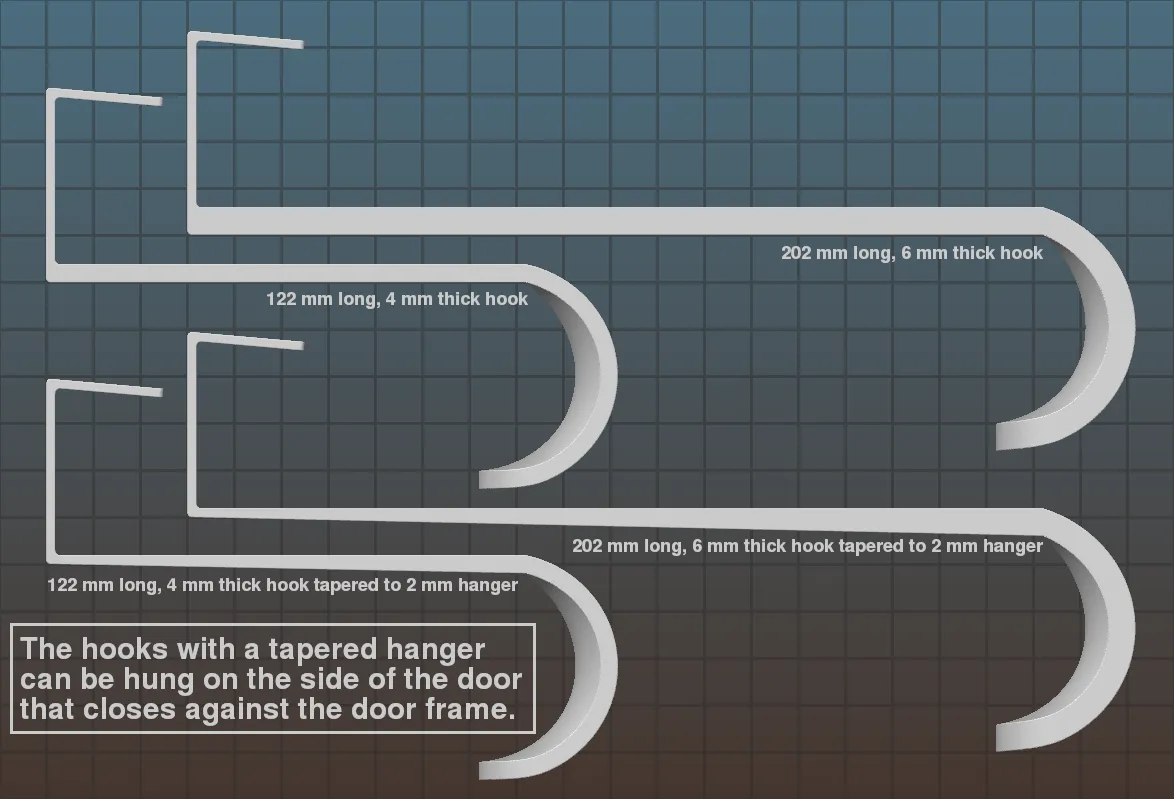

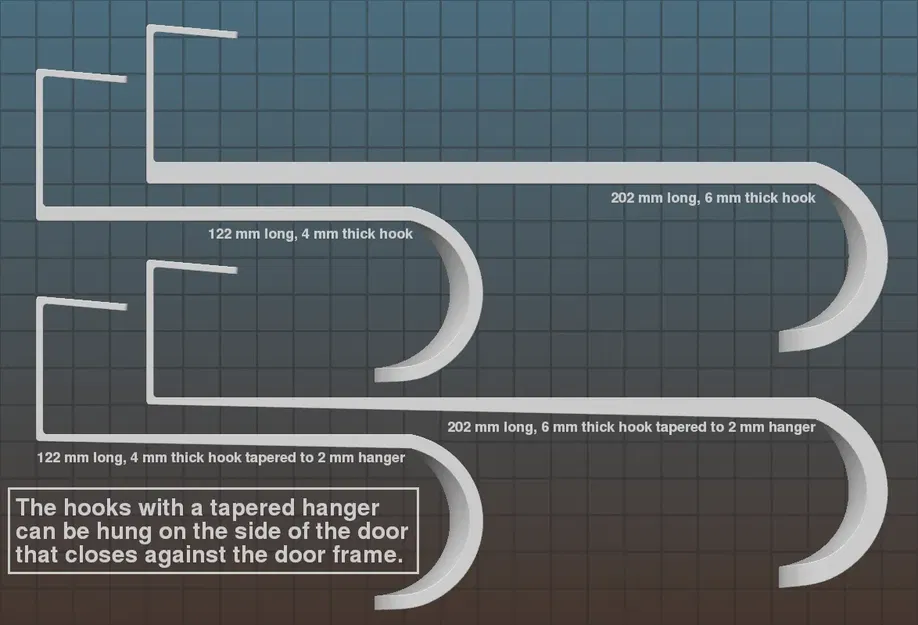

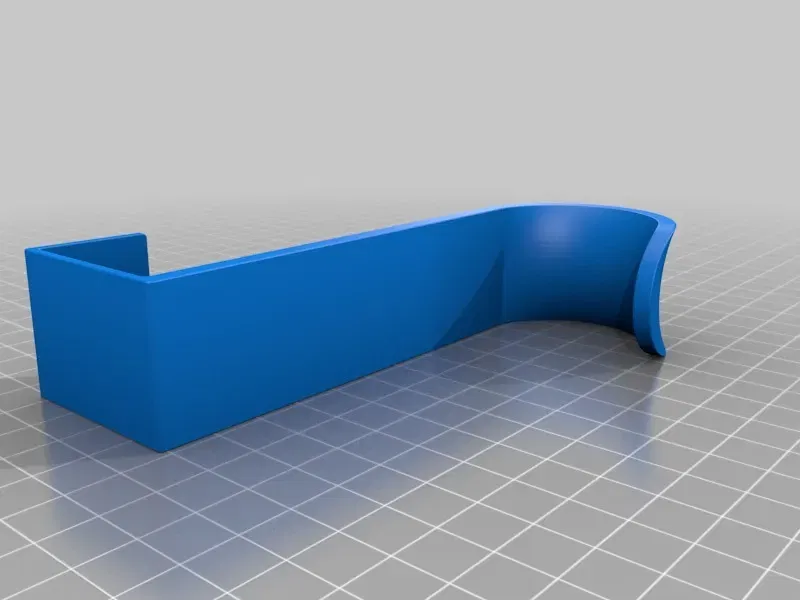

Có hai kích thước và hai biến thể cho mỗi kích thước:

• Móc dài 122 mm - dày 4 mm
• Móc dài 122 mm - dày 4 mm và thuôn dần về 2 mm ở đầu
• Móc dài 202 mm - dày 6 mm
• Móc dài 202 mm - dày 6 mm và thuôn dần về 2 mm ở đầu

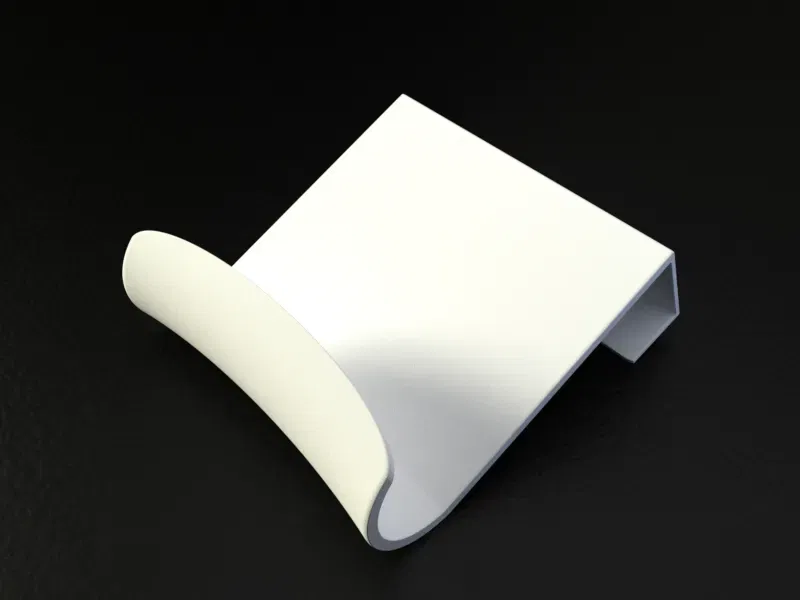

Nếu bạn thay đổi tỷ lệ mô hình theo chiều Z, như trong bức ảnh thứ hai, bạn có thể tạo ra một móc rộng với đường cong nhẹ giúp ngăn chặn việc hình thành những vết kéo căng trên áo thun co giãn.

Biến thể thuôn dần về móc 2 mm được thiết kế để treo ở bên cửa đóng vào khung cửa. Chúng đủ mạnh cho các mục đích sử dụng thông thường, nhưng rõ ràng không mạnh bằng biến thể không thuôn dần.

Trong tất cả các mô hình, mặt sau của móc được nghiêng 5 độ để nó bám vào cửa một chút, tạo cảm giác khít.

Các tệp FreeCAD đã được sử dụng để tạo ra chúng được bao gồm trong trường hợp bạn muốn thực hiện các thay đổi đối với thiết kế.
