Đồng hồ F1 LED - Hueforge

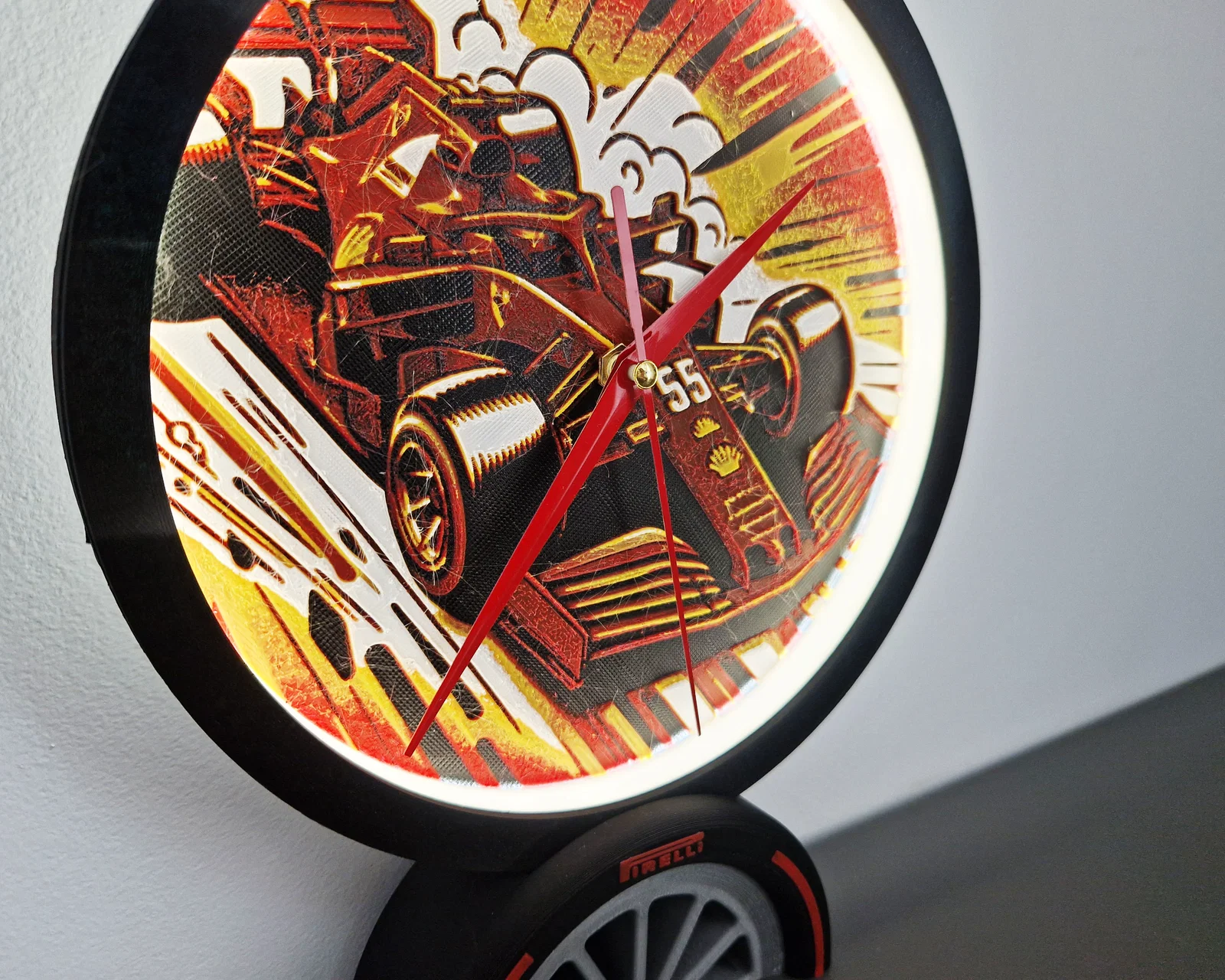

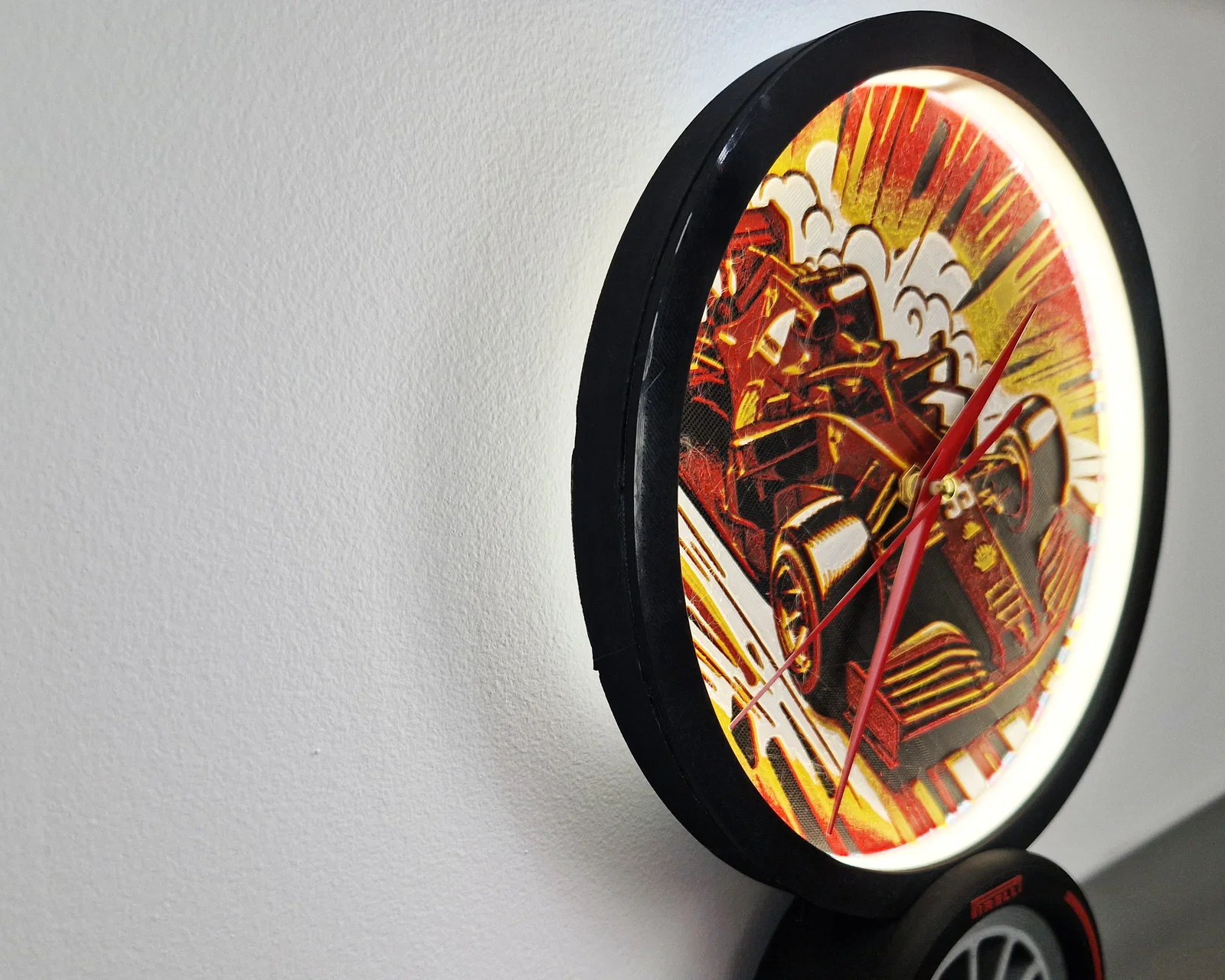

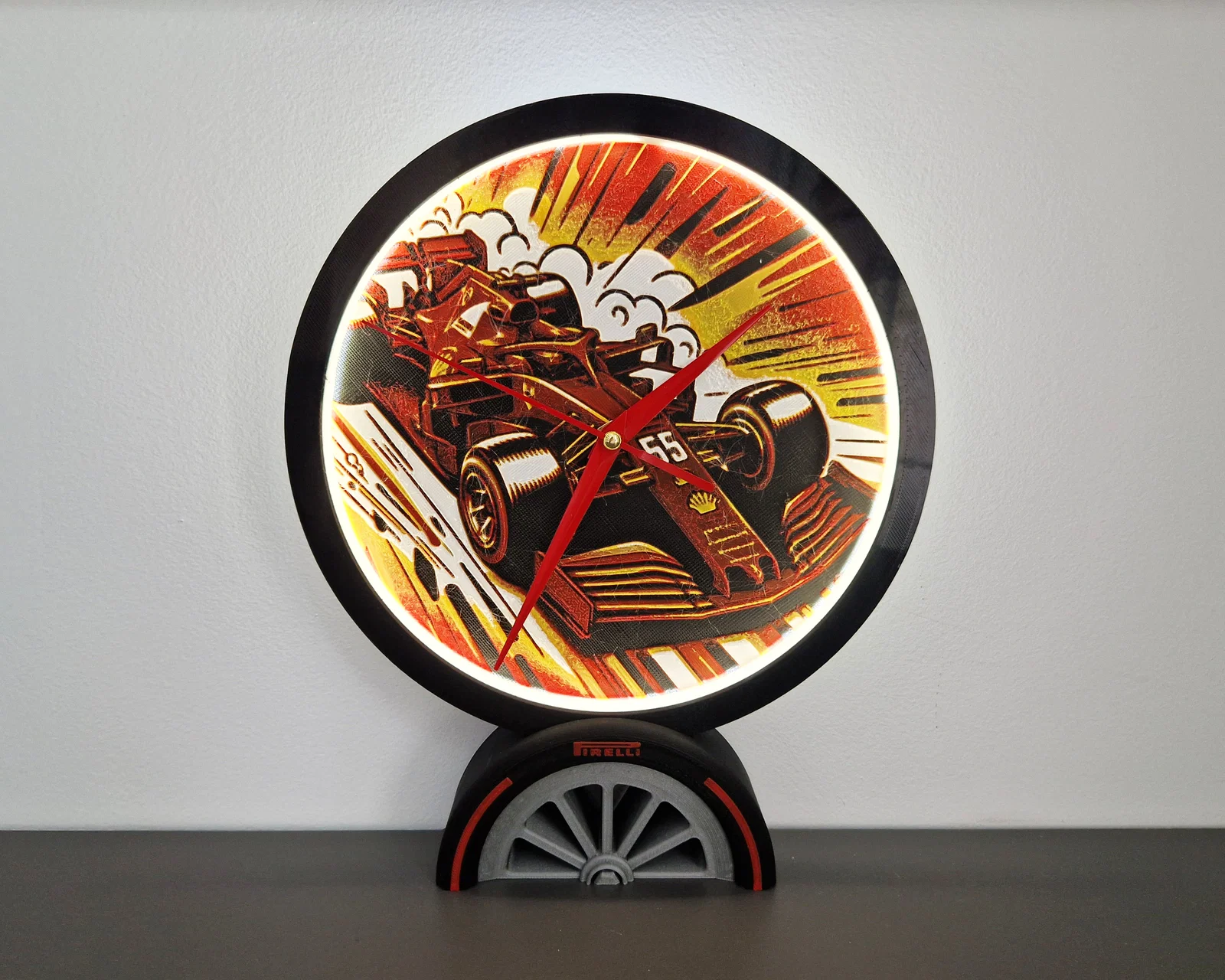

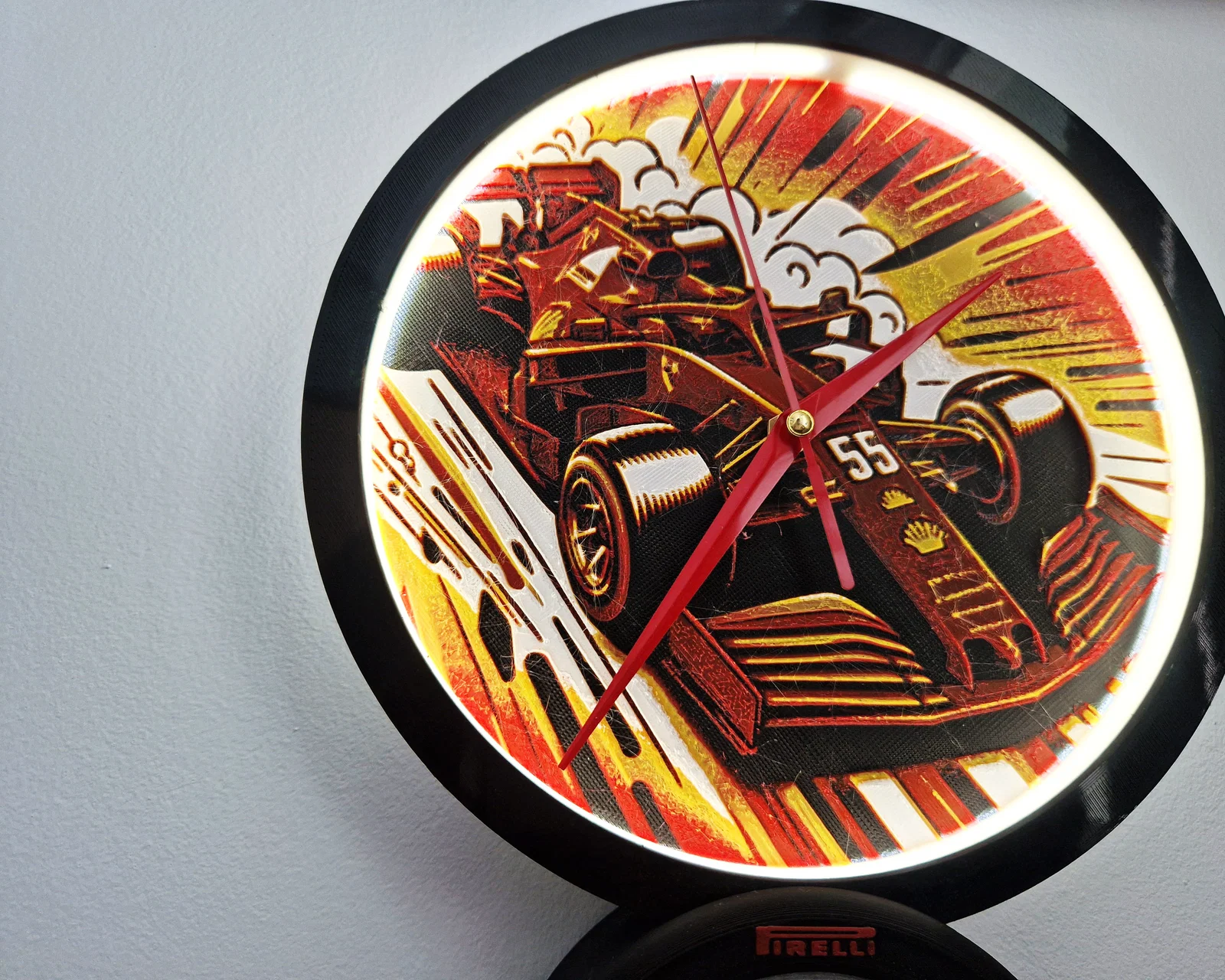

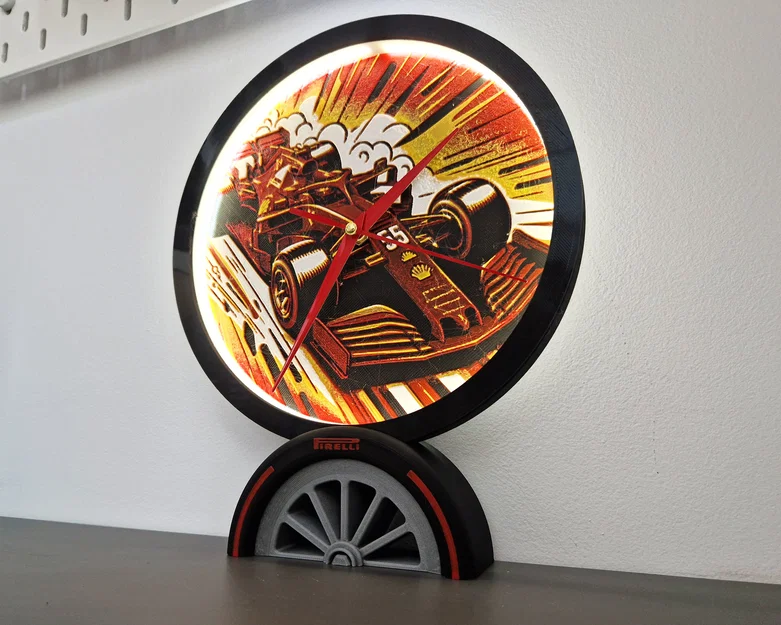

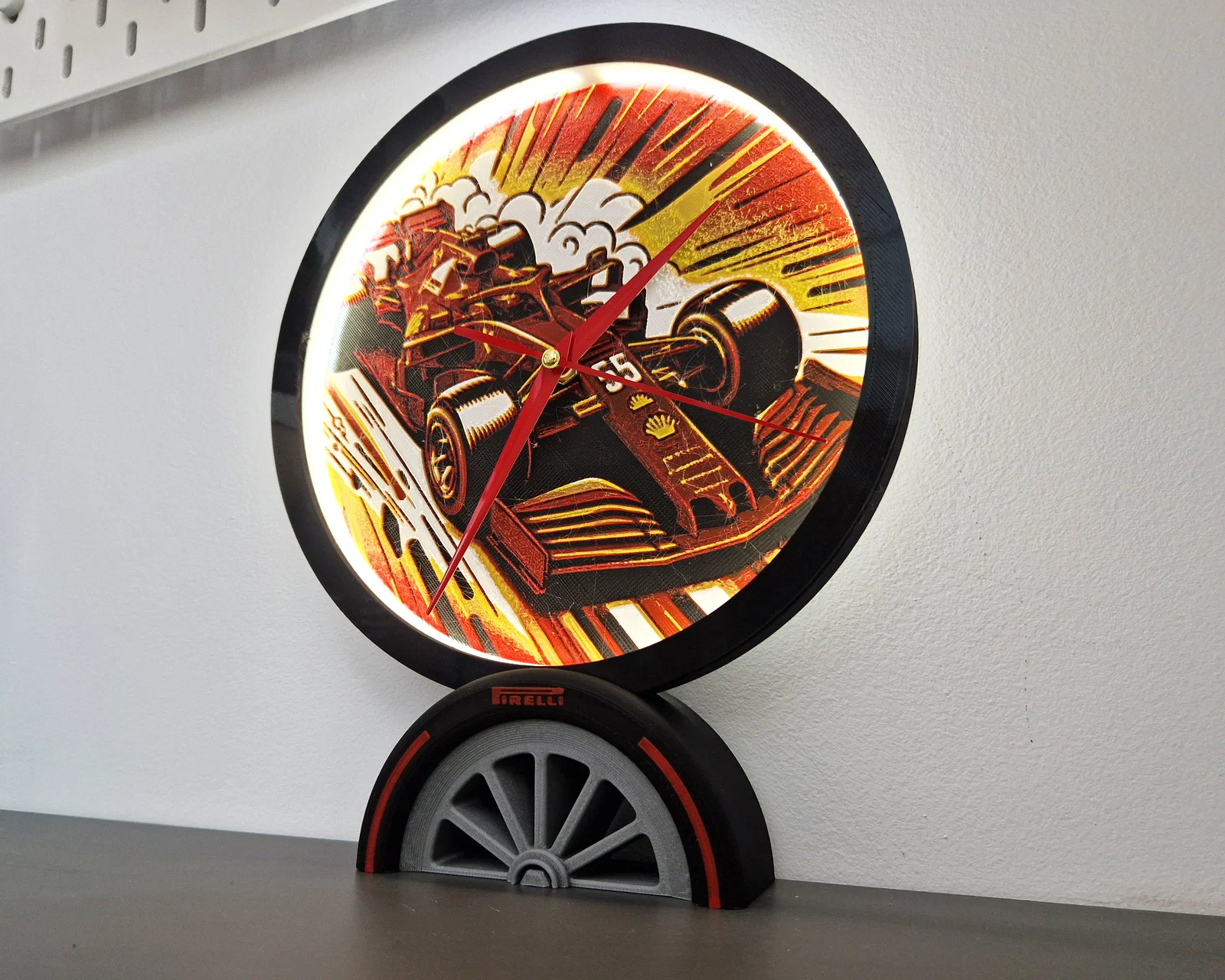

Đồng hồ với minh hoạ thay thế được, “tô” bằng HUEFORGE, được chiếu sáng cả mặt trước lẫn mặt sau bằng dây LED strip.

Nếu bạn muốn dùng minh hoạ của riêng mình thì file phải dạng tròn, đường kính ngoài 200mm, và lỗ giữa 8mm. Trong phần tải về tụi mình để sẵn cả STL đã sẵn sàng để in lẫn hình ảnh đã được canh/chỉnh lại để bạn tự tô màu theo ý.

Thông số in cho đồng hồ:

• Chiều cao lớp (layer height): 0,2mm
• Vật liệu: PLA
• Support: chỉ dùng cho phần cơ chế (mechanism)
• Đổi màu ở các diffuser bằng M600, M25, hoặc hệ multicolor
• Thông số in mặt đồng hồ (esfera)
• Chiều cao lớp: 0,08
• Lớp đầu tiên: 0,24
• Line width: 0,35
• Tốc độ in: tối đa 70mm/s
• Không cần hệ multicolor
• Purge tower: không cần

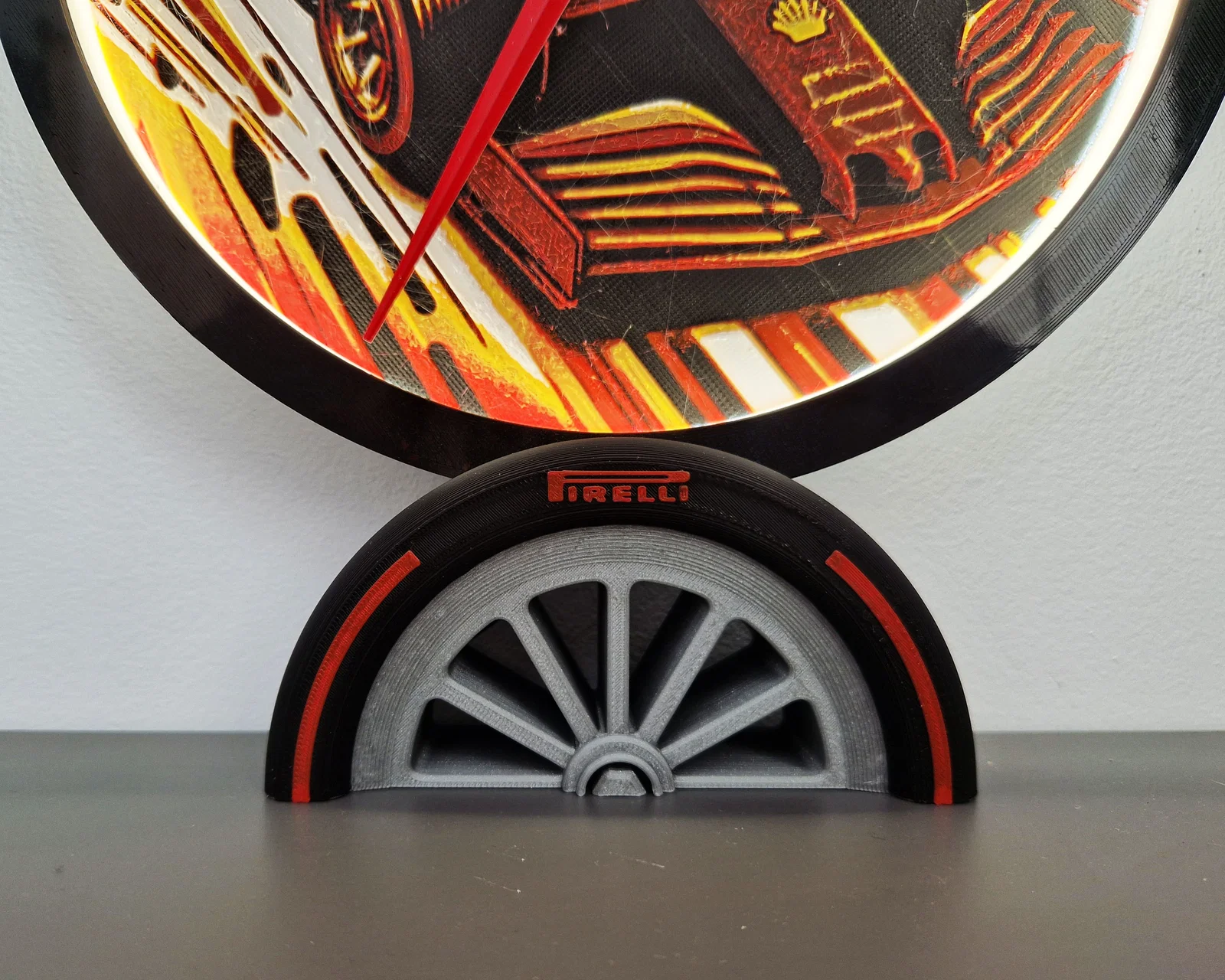

Thông số in cho đế để bàn:

• Chiều cao lớp: 0,2
• Support: không
• Hệ multicolor: có

Danh sách vật tư (BOM)

• 3 insert ren M3
• 3 ốc M3x8 đầu dù
• 20 nam châm 5x1mm
• Bộ máy đồng hồ
• Mỏ hàn
• Thiếc hàn
• Dây điện
• Dây LED strip (bên mình dùng loại 24V)
• Nguồn cùng điện áp với dây LED
• Jack barrel
• Băng keo điện hoặc ống co nhiệt

Link vật tư tụi mình đã dùng

• Insert: https://amzn.to/4am4RTM
• Ốc: https://amzn.to/3TWUpNn
• Nam châm: https://amzn.to/43r0g0r
• Bộ máy: https://amzn.to/3Vp310c (hoặc loại nào kích thước 56mm mỗi cạnh)
• LED strip: https://amzn.to/494NndG
• Nguồn: https://amzn.to/3x6qnxt
• Đầu nối: https://amzn.to/3veFQv0
• Dây: https://amzn.to/3vd1HD7
• Ống co nhiệt: https://amzn.to/3TrOqOP
