Hộp Khóa Phong Cách Art Deco (Art Deco Styled Box)

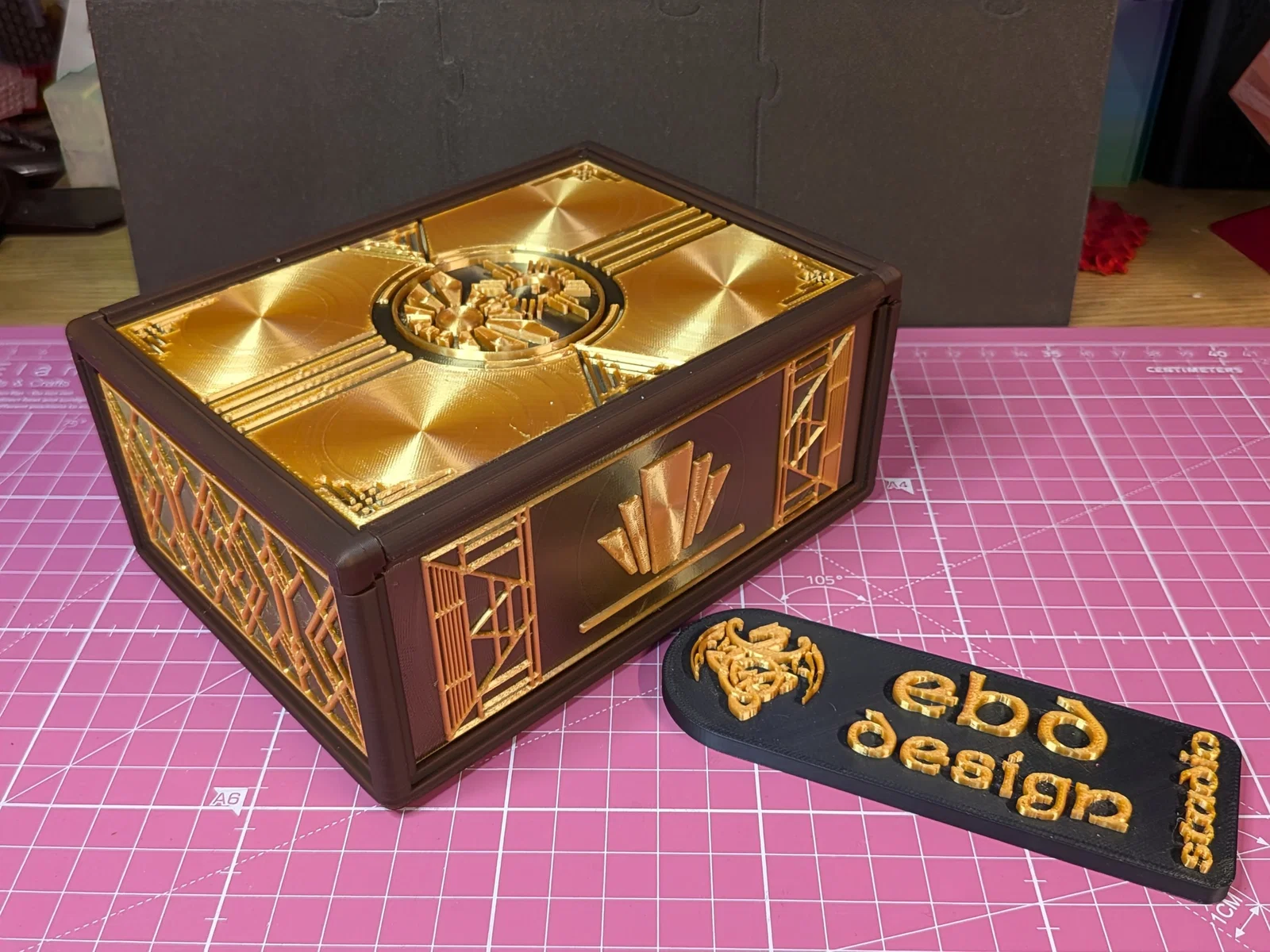

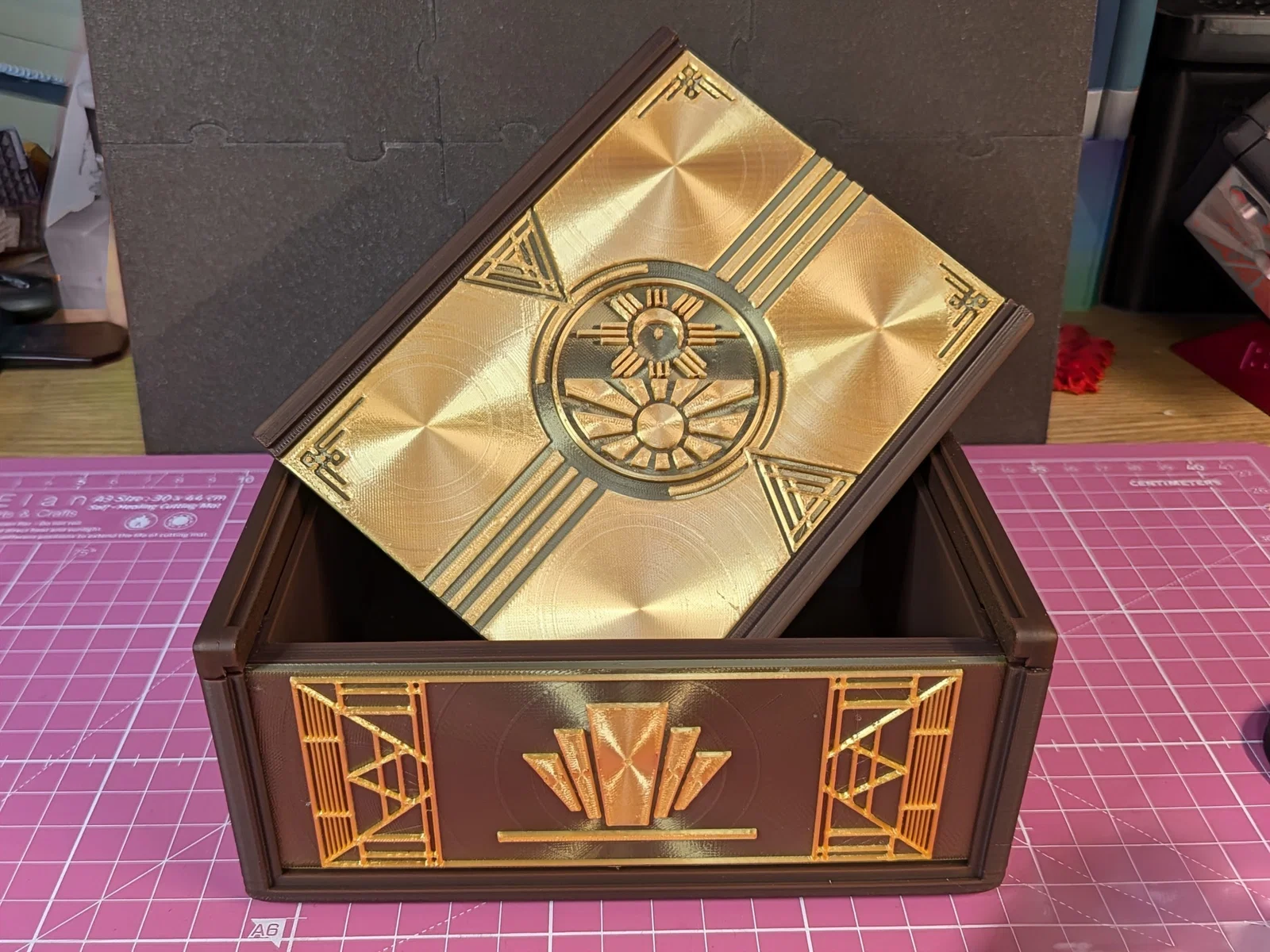

Một chiếc hộp khóa đơn giản theo phong cách Art Deco với các tấm panel có thể tuỳ biến. Để mở/đóng hộp, chỉ cần xoay núm (dial) ở giữa là nắp sẽ nhả khóa và có thể nhấc ra.

Thiết kế và Vật liệu

Mẫu này được thiết kế trên OnShape CAD và in bằng Orca Slicer trên Creality K1C, Ender-3 S1 Pro và Ender-3 V3.

Mình dùng Amazon Basic Silk Gold PLA và CC3D Silk Antique Gold PLA (Panels và Dial), CC3D Chocolate Brown PLA (Base, Side Frame, Upper Lid) và Jayo Wood PLA+ (Lower Lid, Gear, Sliders). Bạn chọn phối màu theo ý thích nha!

In 3D

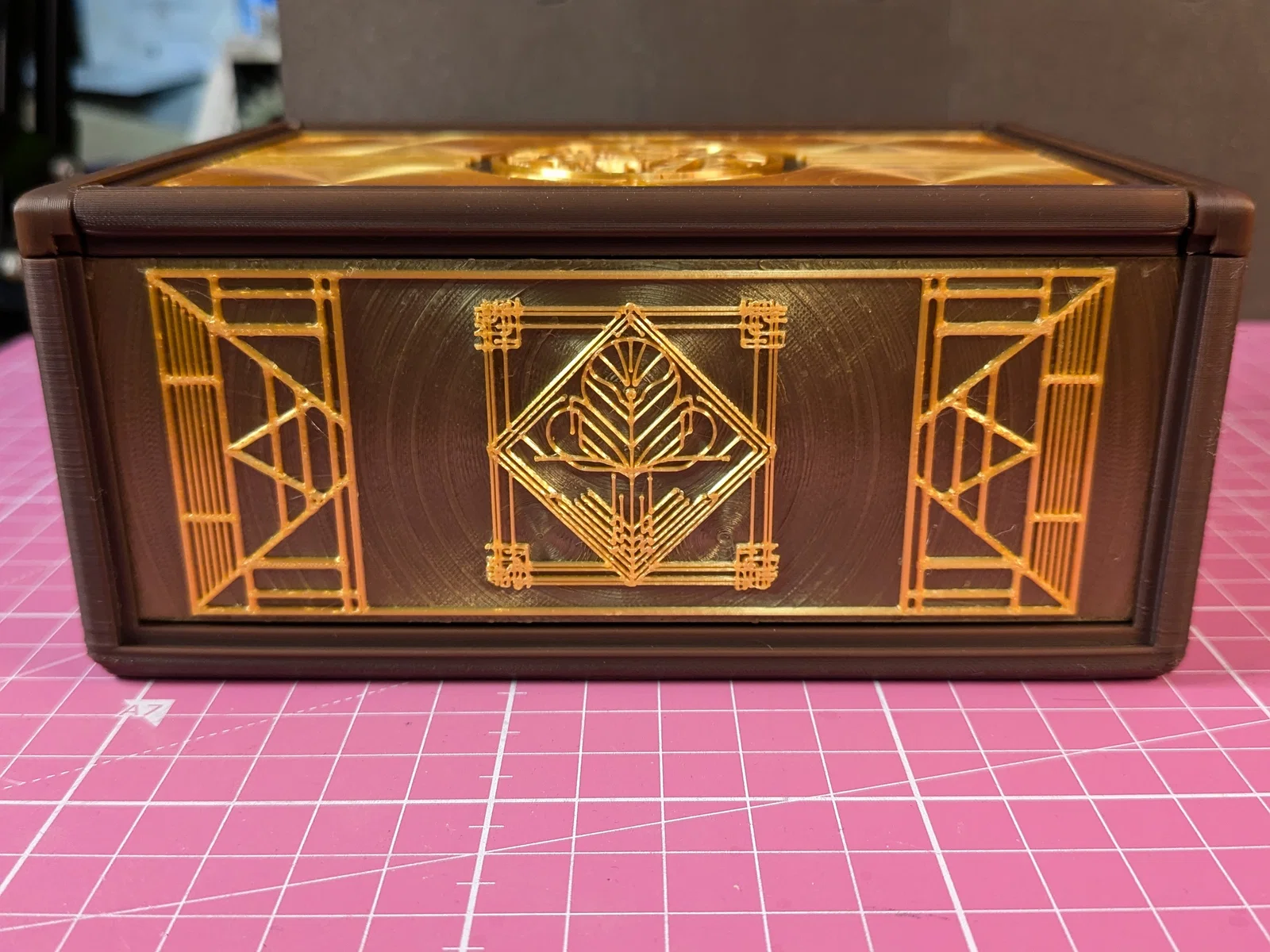

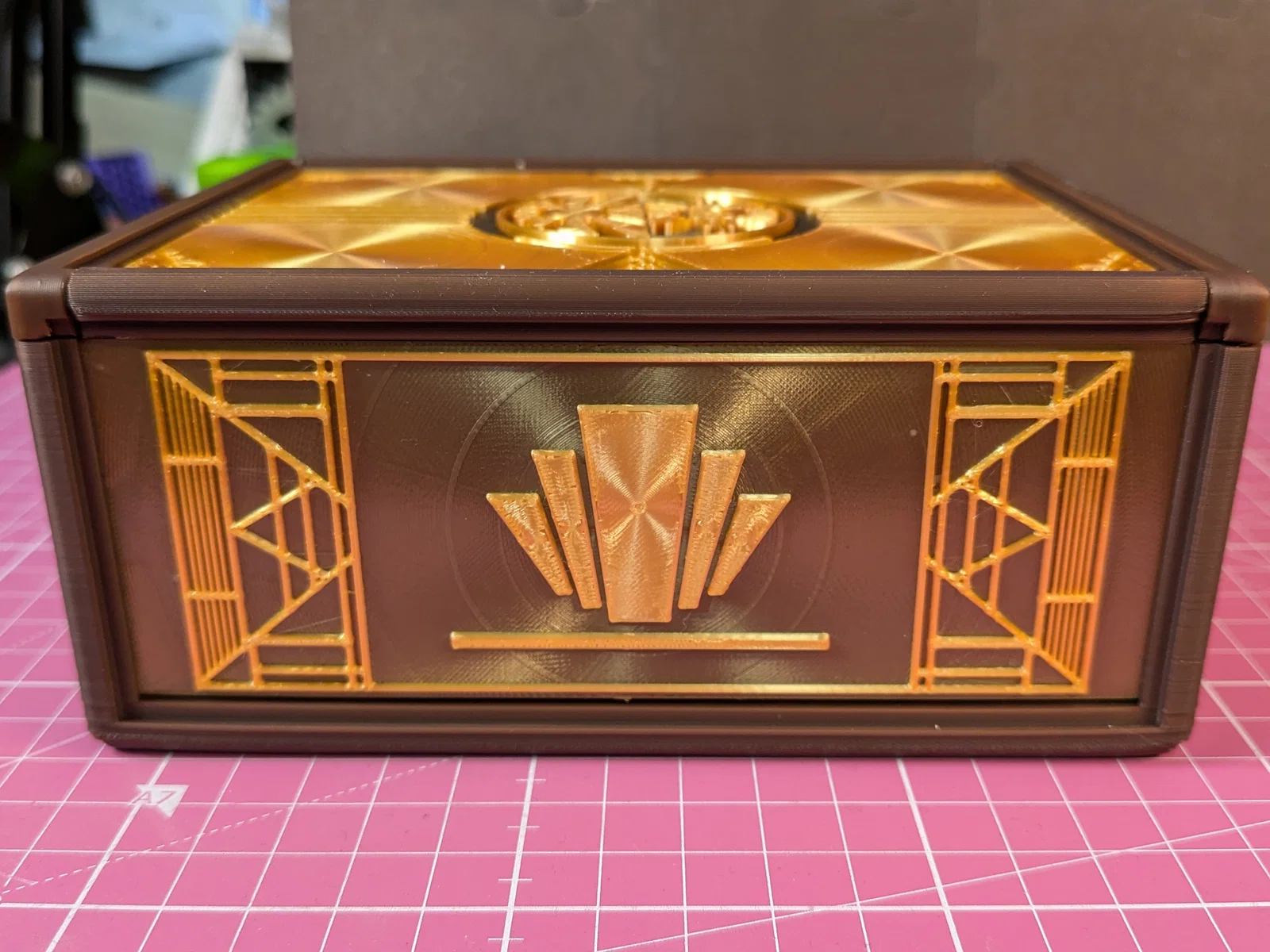

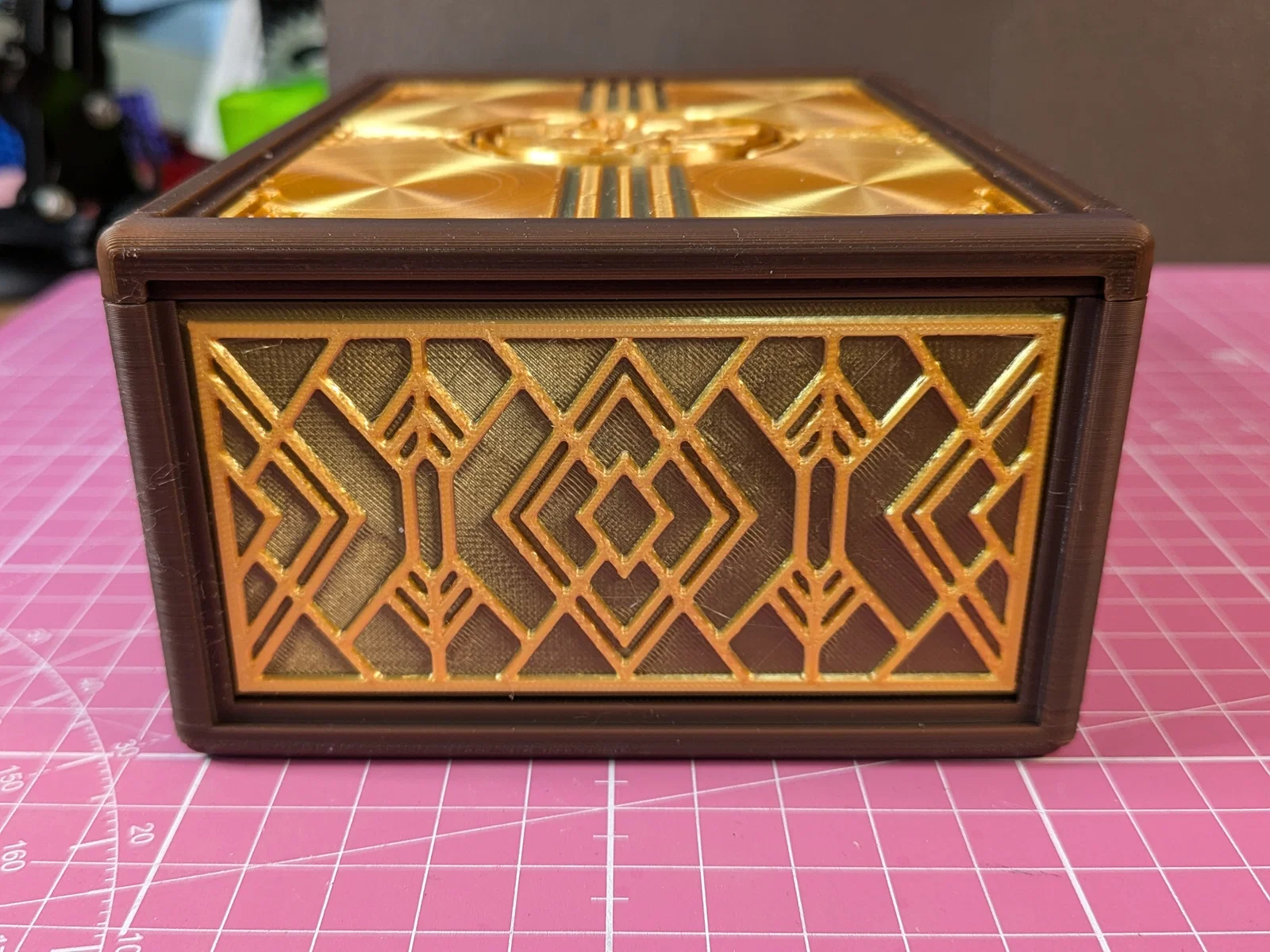

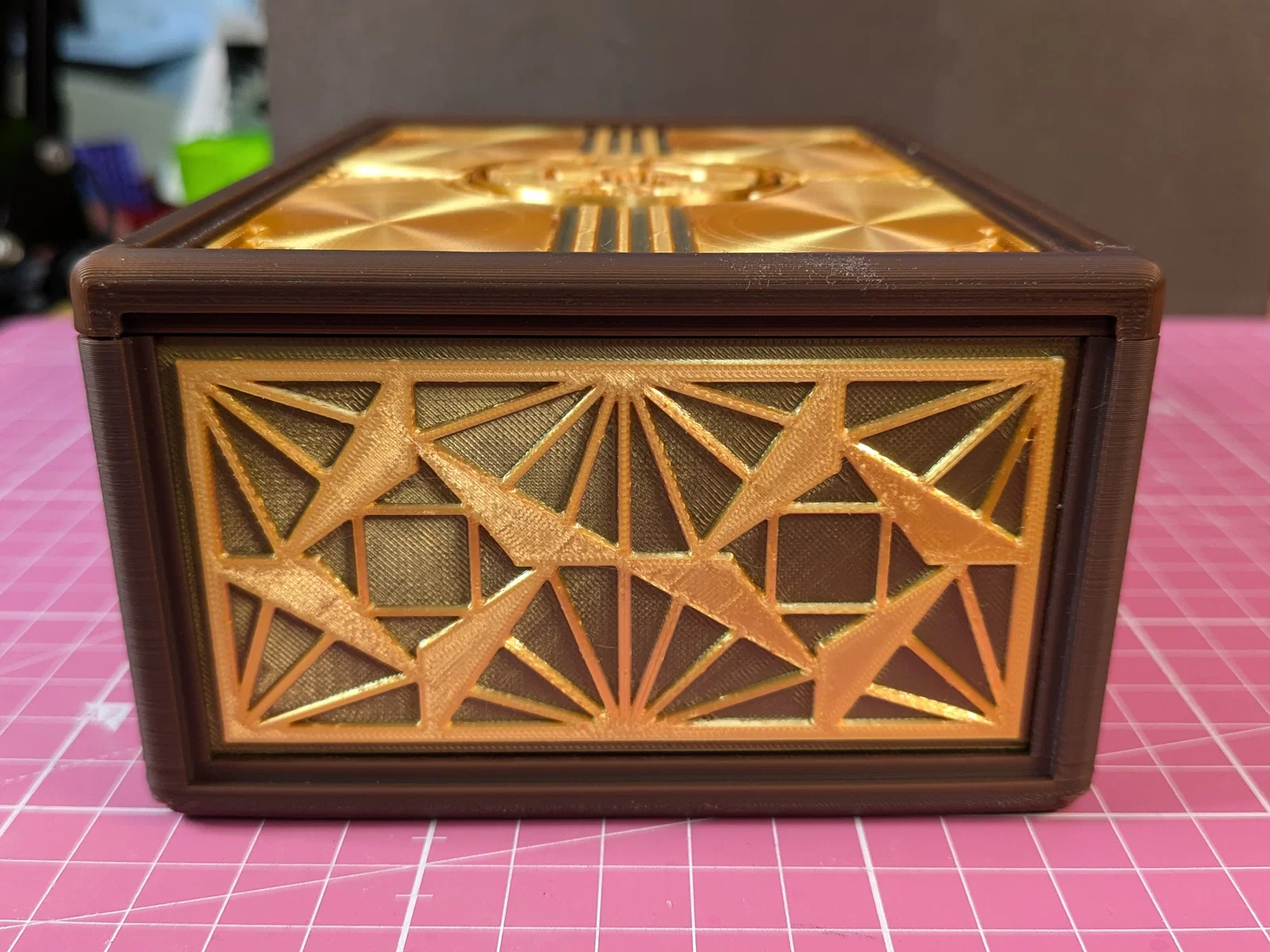

Chọn 2 mẫu Front Panel, 2 mẫu Side Panel và chọn dùng Dial loại Blank hay Design. Bạn sẽ cần 2 cái Sliders và 2 cái Side Frames.

Panels được in layer 0.16mm với 3/4/3 Walls/Top/Bottom và 15% Rectilinear, còn các phần còn lại in 0.2mm với 3/3/3 và 15% 3D Honeycomb.

Để tạo hiệu ứng nhiều màu, mình thay filament ở 1mm cuối (Panels) hoặc 2mm cuối (Dial). Để có độ bóng, mình dùng Archimedes Chords cho phần xoắn và in top layer ở tốc độ 40mm/s.

Gear, Upper Lid và Side Frames cần support một ít — mình dùng Normal/Snug và chỉnh top interfece density xuống 0.2mm, object distance 0.8mm — gỡ ra rất sạch, chỉ có mình chà nhám nhẹ Gear để mượt hơn.

Hoàn thiện

Nhớ kiểm tra Sliders có vừa với các Slots trên Base không — nên khít vừa để nắp không bị lạch cạch, nhưng đừng chặt quá mức — chà nhám nhẹ có thể sẽ giúp. Sau đó gắn Dial vào lỗ trên Top Panel và xoay vài vòng để làm mượt các bề mặt tiếp xúc.

Cuối cùng mình dùng để xử lý các cục nhựa nhỏ trên bề mặt (đừng ấn mạnh lên các phần bóng nha!).

Lắp ráp

Để thử lắp, mình dùng Blu-Tack, một loại keo dẻo dính giống putty và dễ gỡ ra sau đó. Cái này hình như chỉ phổ biến ở UK, nhưng các hãng tương tự mình thấy có Poster Putty, Mounting Putty, Prestik và Patafix. Mình dùng nó để dính tạm các phần Lids với nhau và cho Dial với Gear.

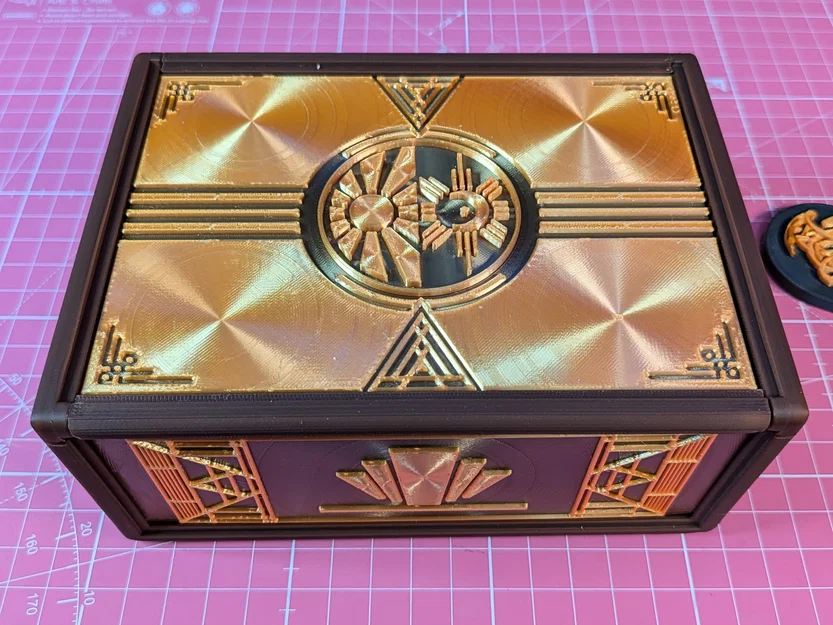

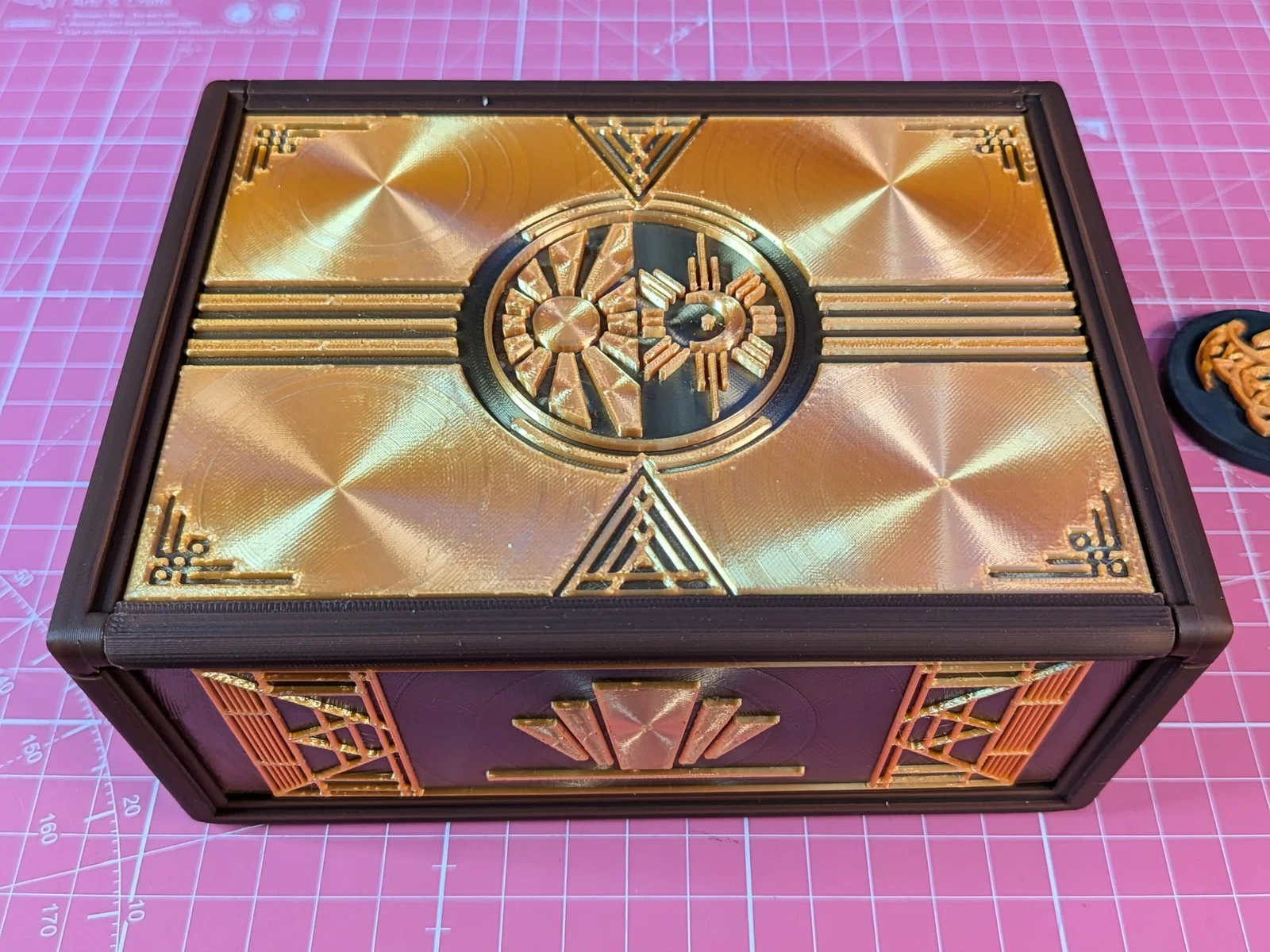

Bắt đầu bằng cách trượt Top Panel vào Upper Lid — phần viền và lỗ giữa phải khớp.

Tiếp theo lấy Lower Lid, đặt Sliders vào đúng vị trí sao cho chúng thò ra khỏi mép. Rồi đặt Gear vào giữa sao cho chốt vuông của nó thẳng theo các cạnh (tức là không xoay kiểu hình thoi) — đây là vị trí khóa. Gắn cụm Upper Lid lên, rồi đặt Dial lên trên Gear với hướng Sun/Moon Left/Right. Đảm bảo bạn có thể xoay để kéo Sliders vào/ra.

Giờ trượt các Side Panels và Front Panels vào Base, và trượt Side Frames vào khe ở hai bên.

Cuối cùng đặt nắp lên trên và xoay Dial để khóa.

Khi mọi thứ đã khớp và hoạt động ổn, bạn có thể bôi keo giữa Lower Lid và cụm Upper Lid, ở chỗ Gear ăn khớp với Dial, và thêm một đường keo mỏng dọc theo mép dưới của phần Frame trên Side Frames. Xong!

Remix

Mình có cung cấp file STEP cho tất cả các part, kèm cả bản Blank để bạn tự thêm thiết kế của mình. Nhớ đăng kết quả lên nha!

EdinBearDragon
