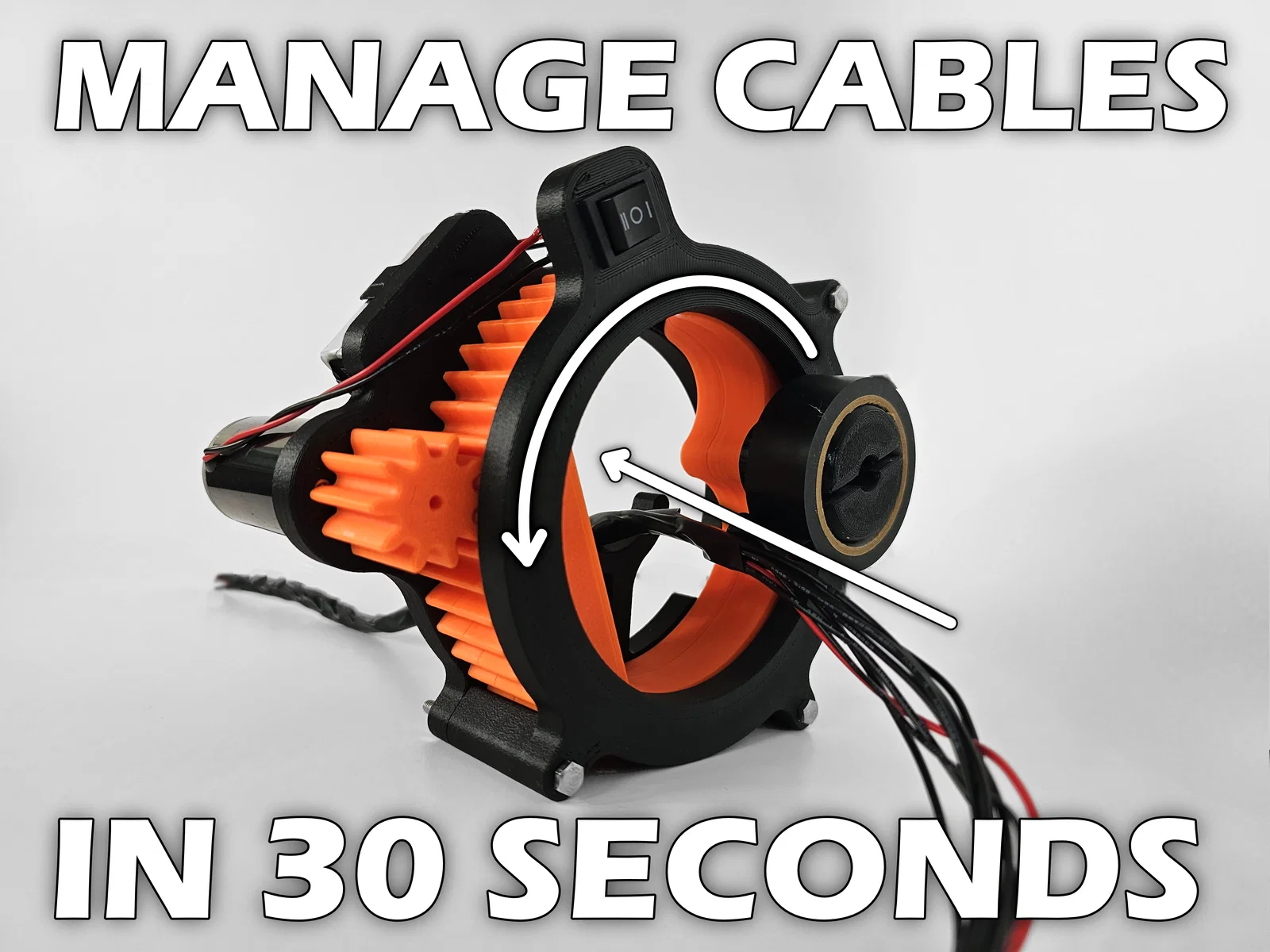

Bộ cuốn dây bán tự động (Semi-automatic cable wrapper)
Dụng cụ cuốn dây bán tự động gọn nhẹ cho robotics, giúp dây không bị rối khi đi qua tay robot/xe. Có lỗ bắt motor, vị trí công tắc DPDT và hướng dẫn dùng vòng bi 3x10x4; khuyến khích chỉnh file .step cho vừa linh kiện.
Mô tả

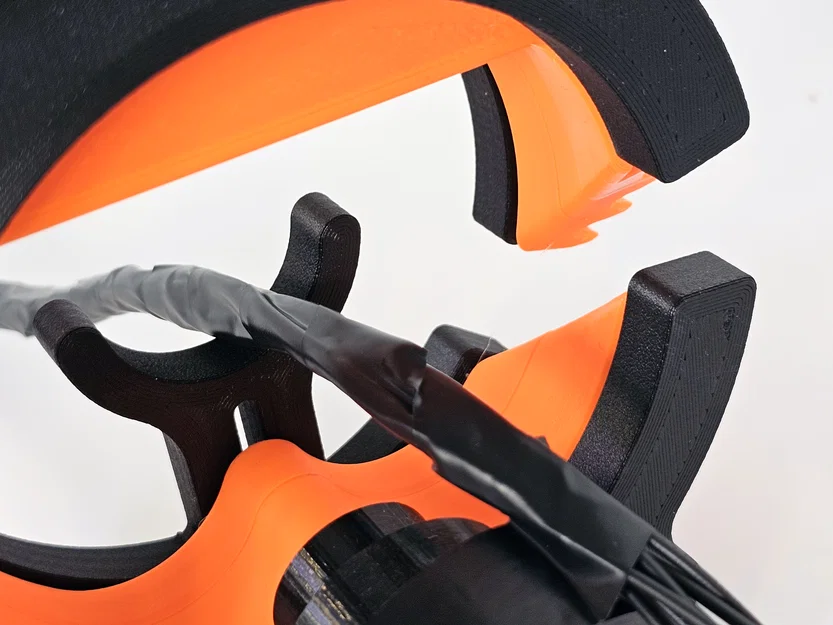

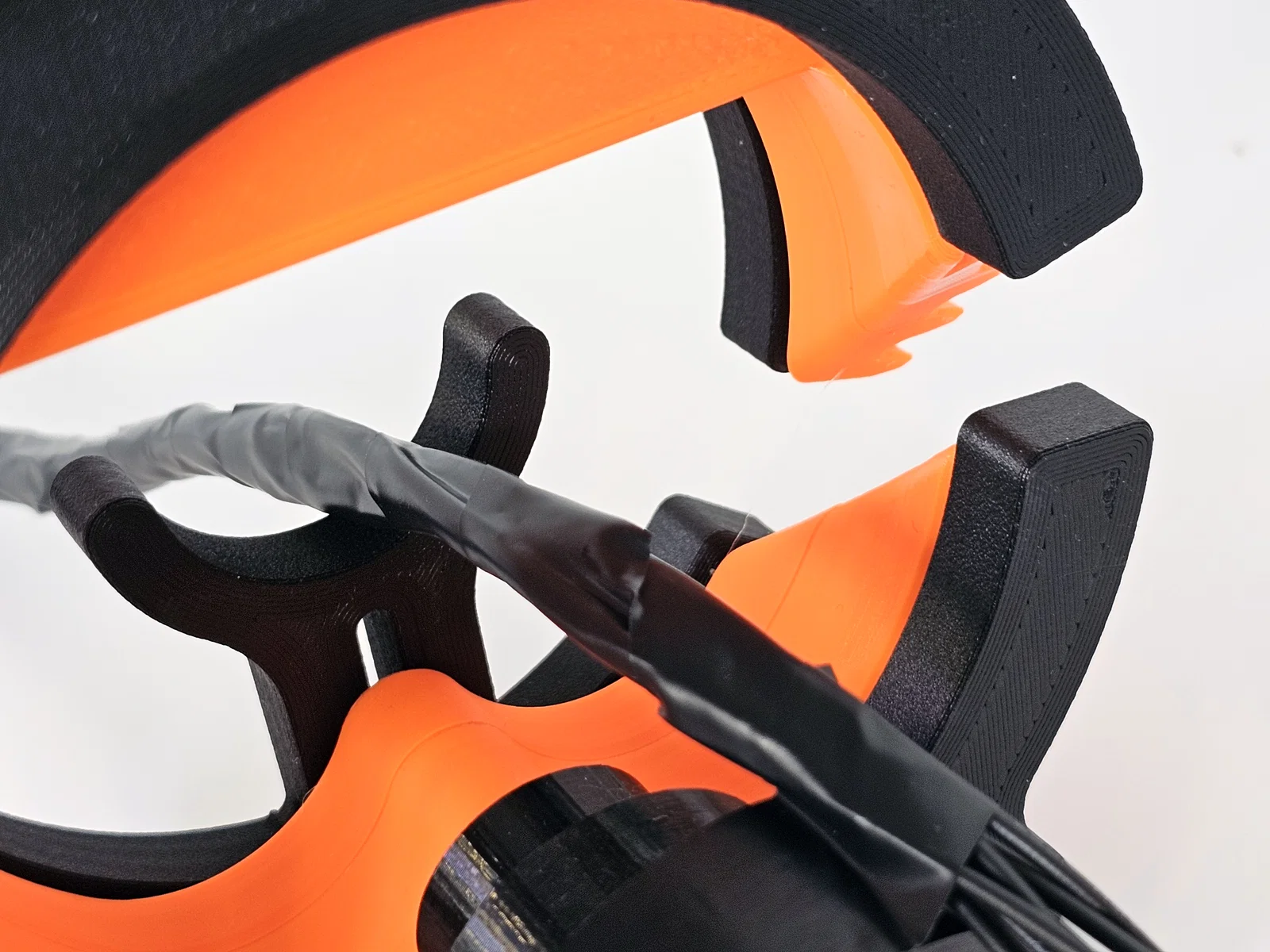

Lỗ bắt motor: 22mm (bề ngang) m3 (có thể chỉnh trong file .step đi kèm) Vui lòng dùng motor có lực xoắn (torque) cao, và nhớ cố định sợi cáp để nó không bị xê dịch quá nhiều, nếu không dây sẽ bị cuộn băng kéo lệch sang một bên.

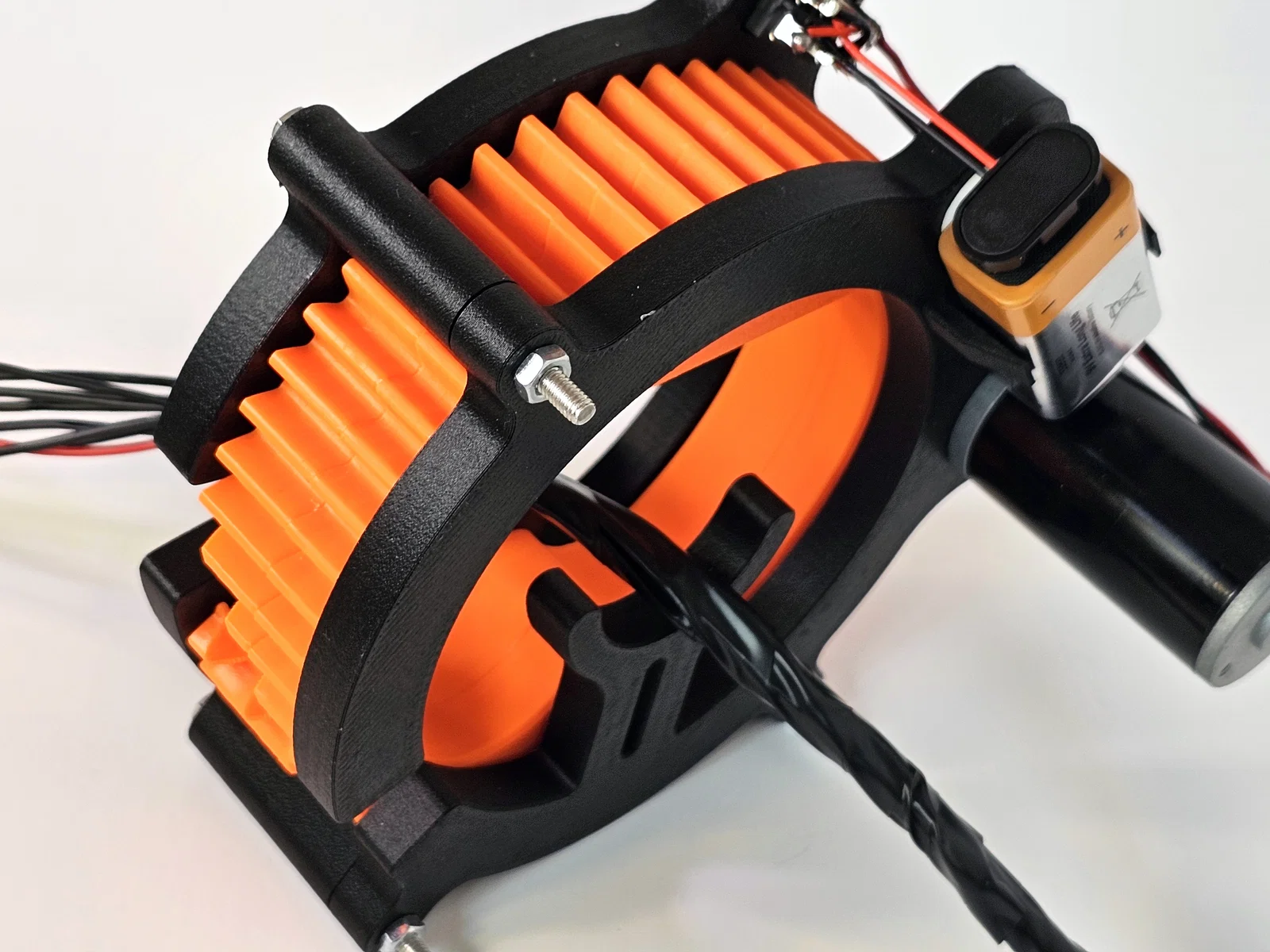

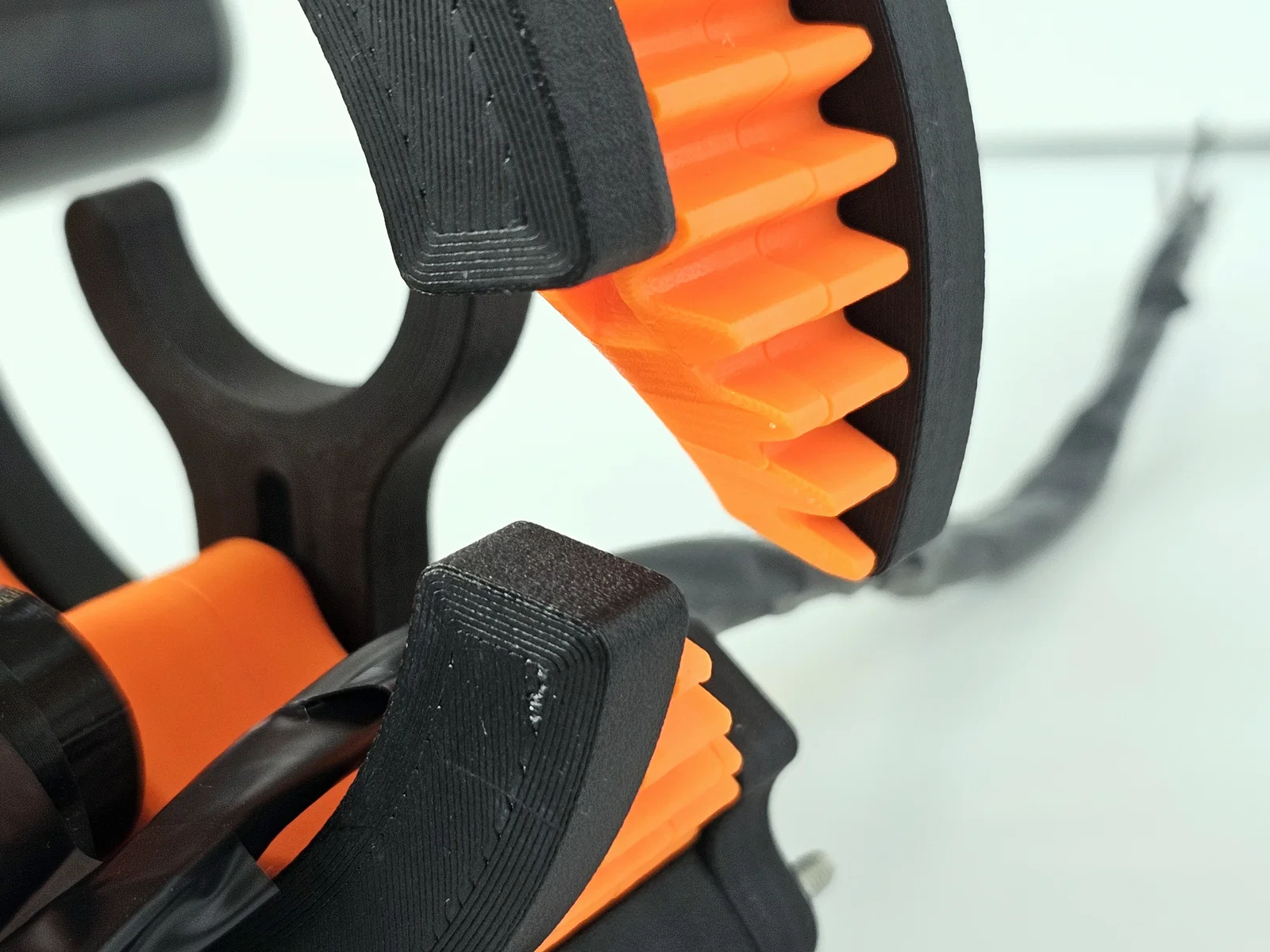

Hai phần màu đen bắt với 3x bulông M4. Bulông được thiết kế để tự tạo ren và giữ chặt luôn. Không cần dùng ê-cu.
Mình in phần màu đen bằng Bambu PETG-CF và phần màu cam bằng PLA Prusament.

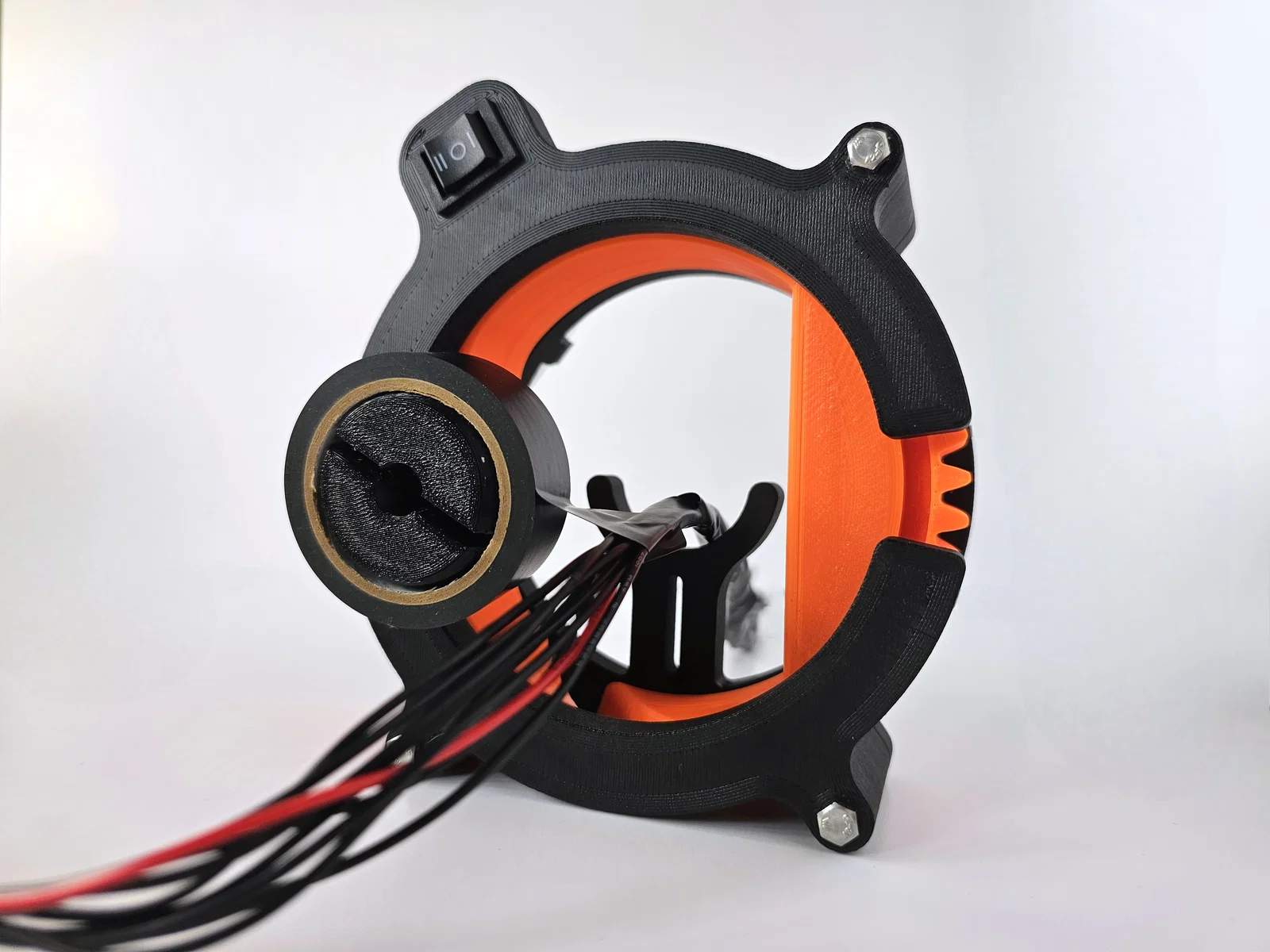

Với phần giữ cuộn băng keo, nó được gắn bằng một con ốc M3 dài và 2–3x vòng bi 3x10x4 có thể ép (press-fit) vào.
Một số pin 9V có kích thước khác nhau (nhất là loại rẻ). Có thể cần thêm băng keo 2 mặt nếu pin của bạn bị lỏng.

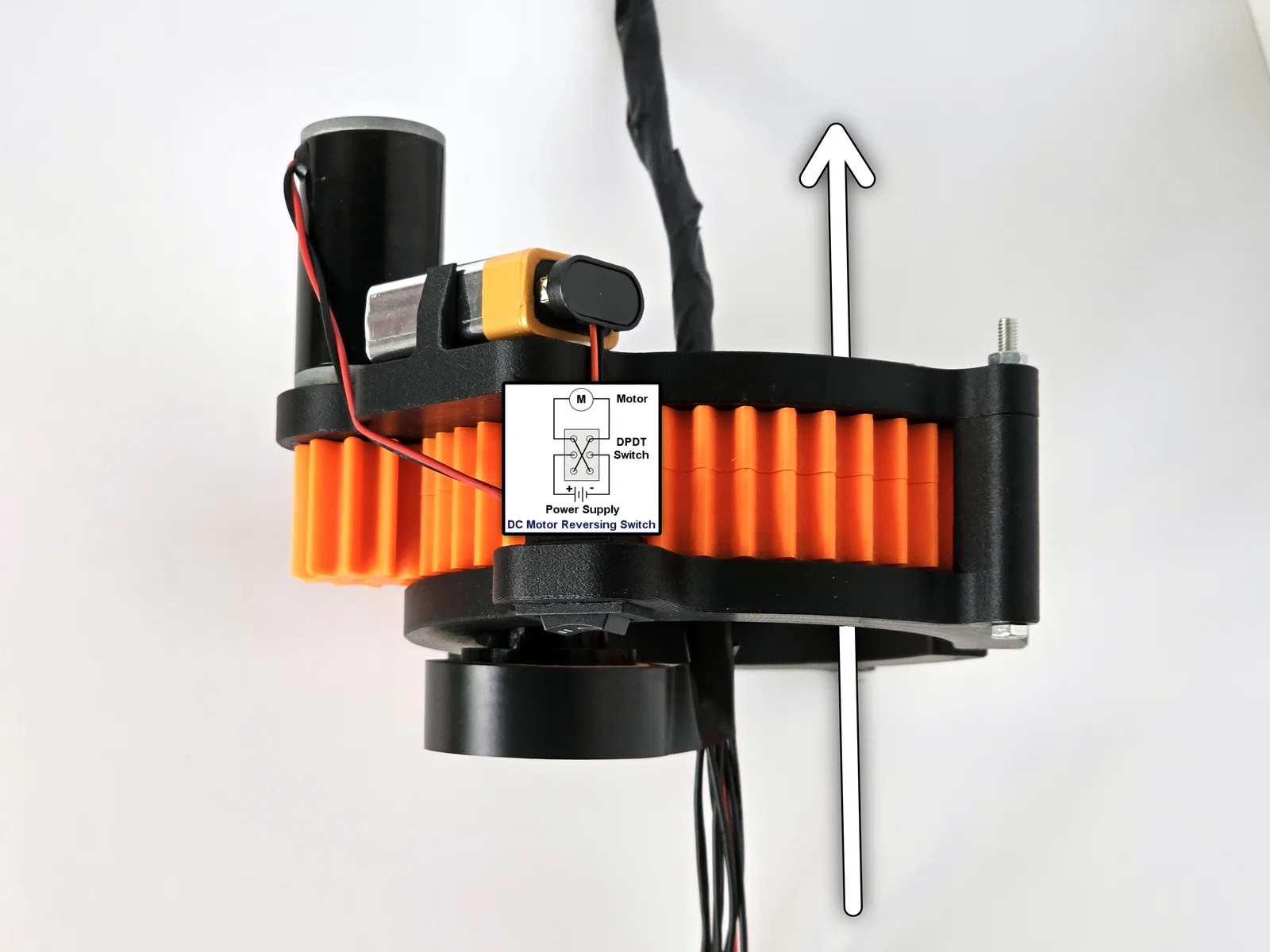

Lỗ cho công tắc DPDT switch là 13.5*20mm và sơ đồ đi dây nằm trong một tấm hình.

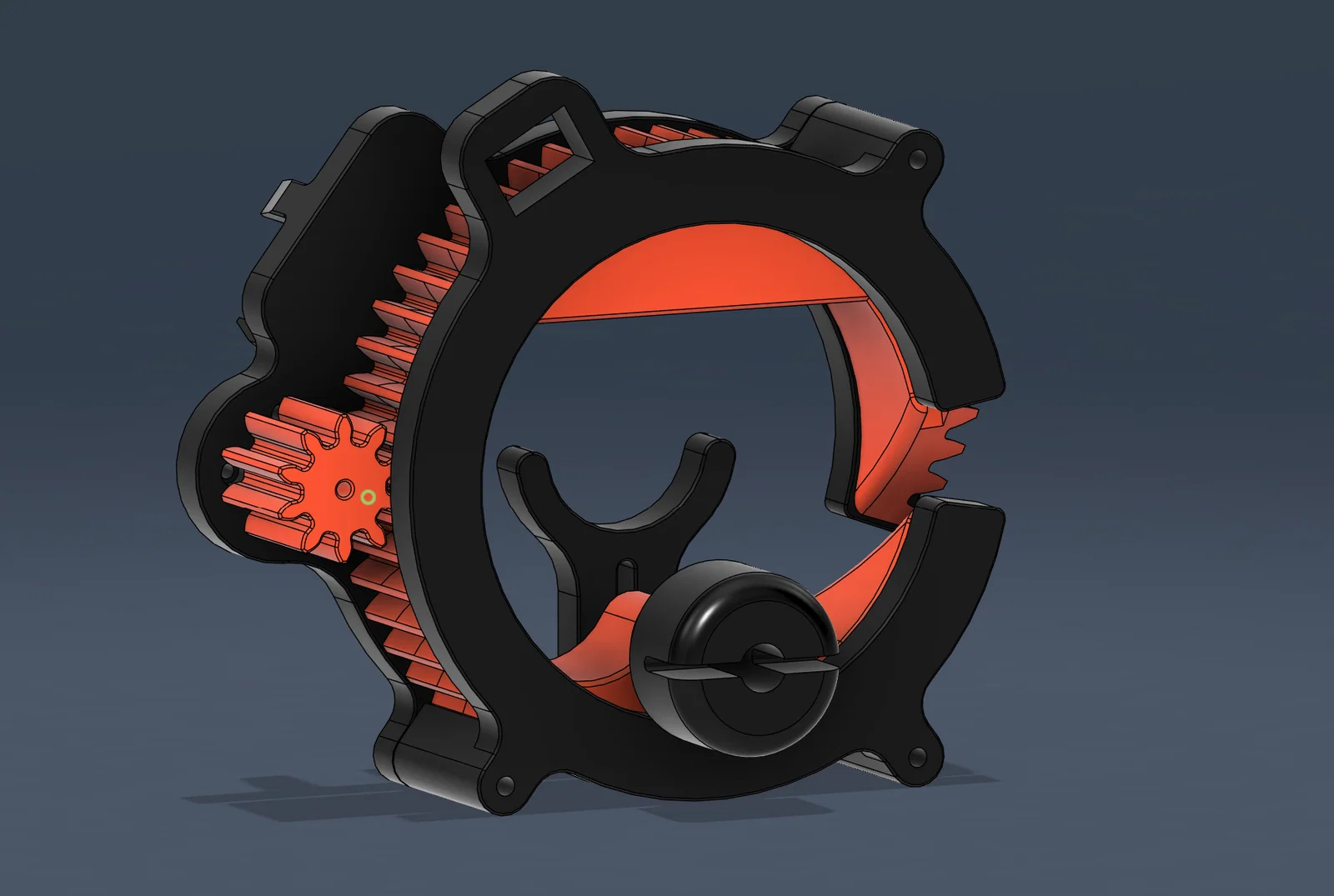

Mình khuyến khích bạn chỉnh file .step để vừa với motor và cuộn băng keo của bạn
Lấy cảm hứng từ video này. Đây là phiên bản 3D printed dạng portable, cần ít phần cứng hơn.
