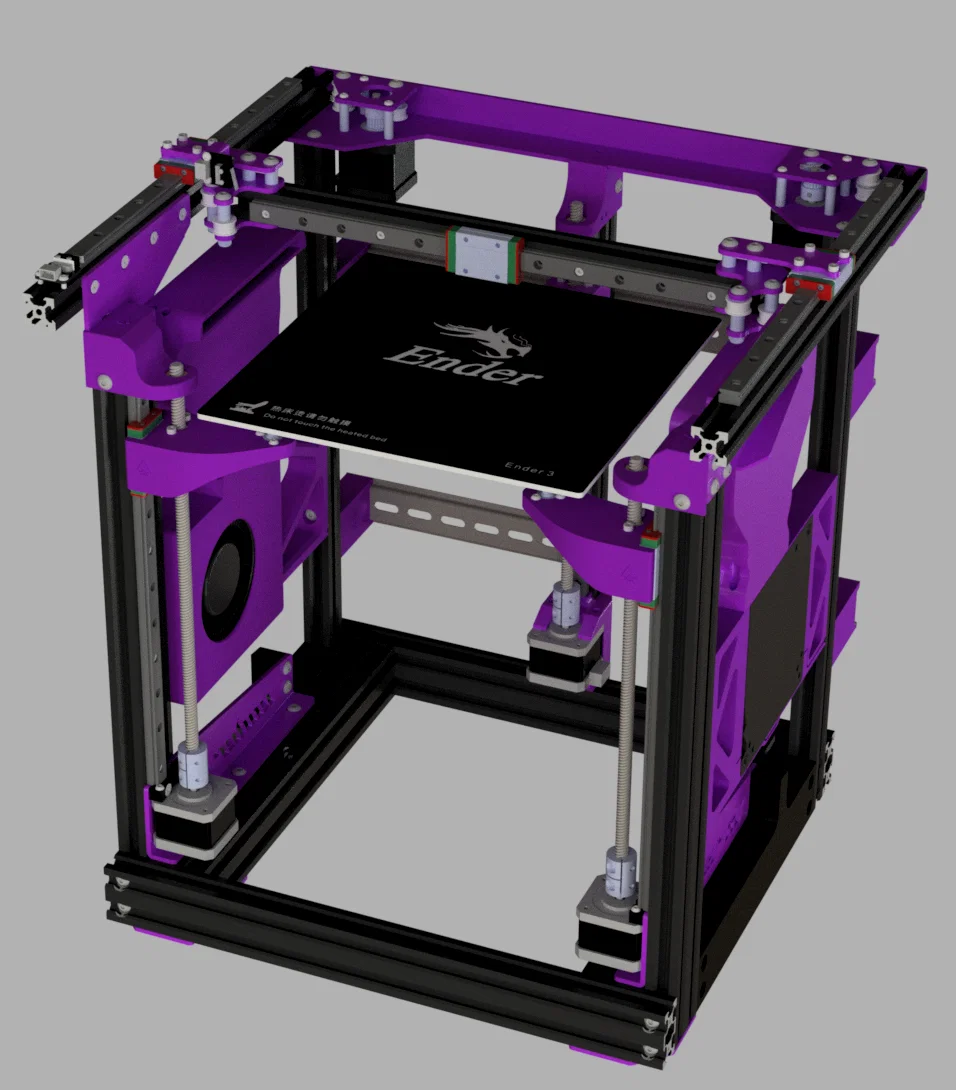

RenderXY - Bản mod EnderXY cho Ender 3

Tham gia cộng đồng EnderXY trên Reddit:

https://www.reddit.com/r/EnderXY/

Mình khuyên nên in ít nhất bằng PETG, dù khoảng 30% các bài test ban đầu của mình làm bằng PLA và chưa thấy vấn đề gì.

Cập nhật 19/05/25: Đã sửa lỗi canh thẳng hàng trên Z thứ 3 (các part gắn nhãn v1.1 đã được cập nhật).

Cập nhật 20/08/24: Cải thiện upper nozzle của quạt phụ (auxillary fan) tùy chọn để tăng lưu lượng gió. Đồng thời thêm ngàm gắn LED cho loại 158mm “Rainbow on a matchstick”.

Cập nhật 03/06/24: Thêm tay (arms) cho các toolhead StealthBurner và Xol để offset cái bed cho đúng.

Cập nhật 31/05/24: Cập nhật hướng dẫn setup Klipper để bao gồm phần đi dây cho aux fans.

Cập nhật 25/03/24: Cập nhật hướng dẫn setup Klipper.

Cập nhật 04/04/24: Cập nhật hướng dẫn setup Klipper để bao gồm thiết lập cho aux fans tùy chọn.

Điểm nổi bật:

• Thiết kế chắc chắn hơn.
• Tăng độ cứng vững của bed đáng kể.

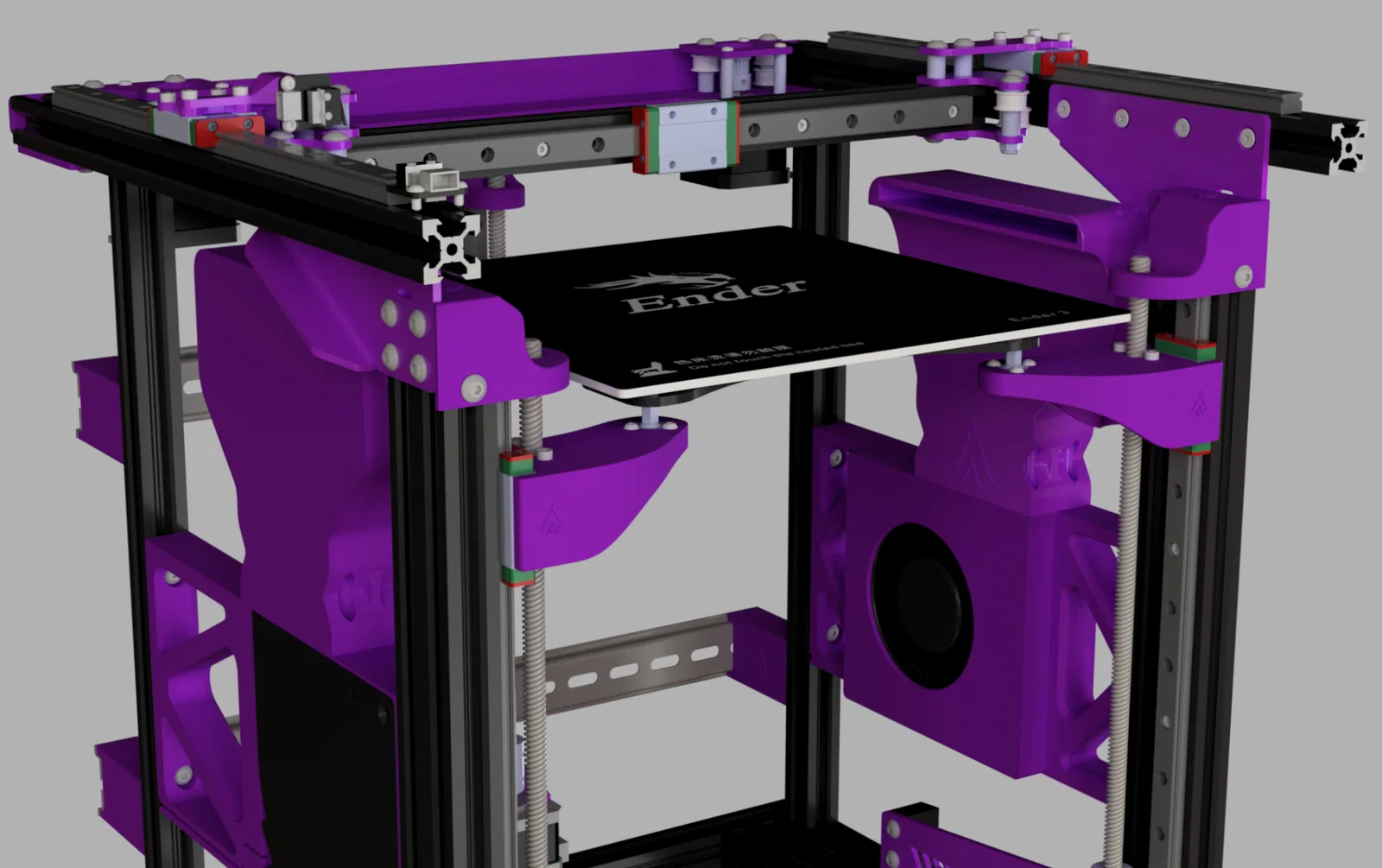

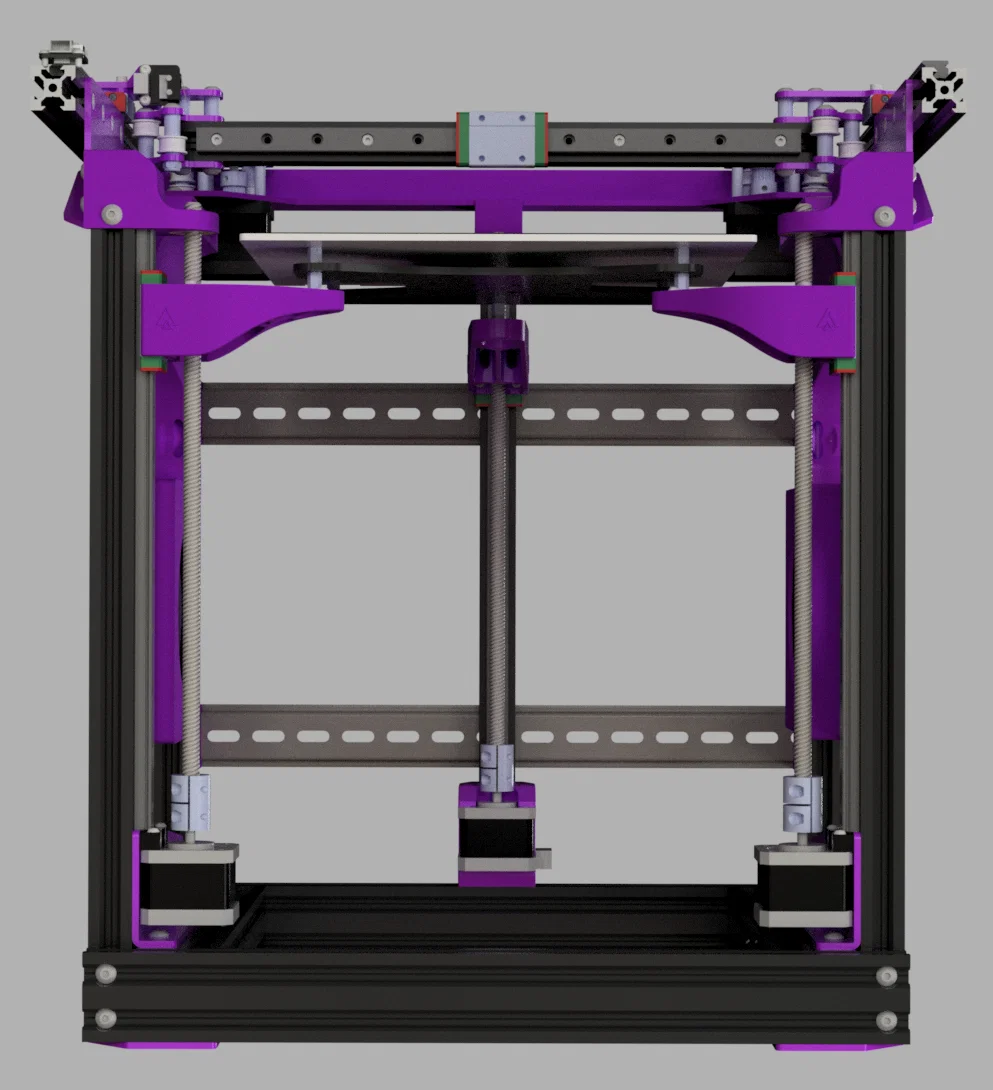

• Triple Z.

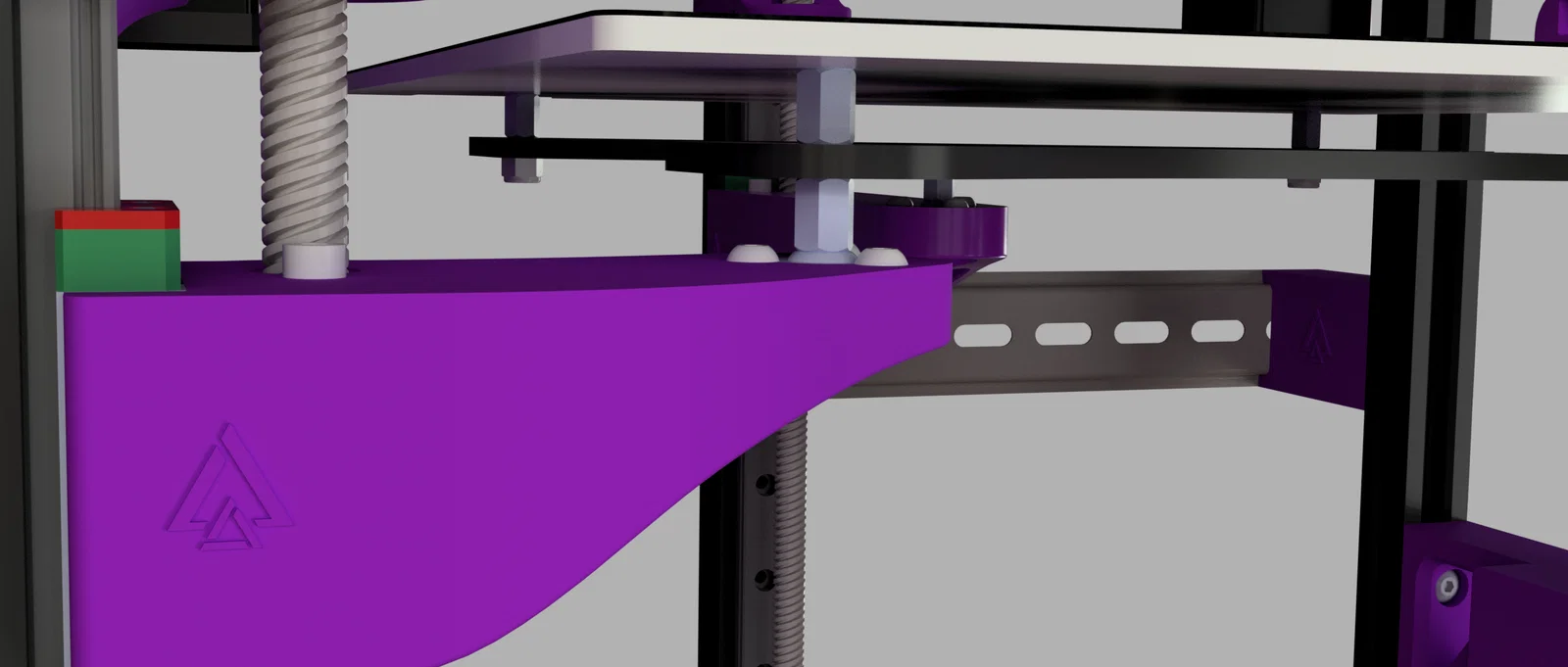

• Cân bàn True 3 point bằng bạc đạn GE4C kèm Z tilt.
• Trục vitme được ổn định bằng bạc đạn 608ZZ.

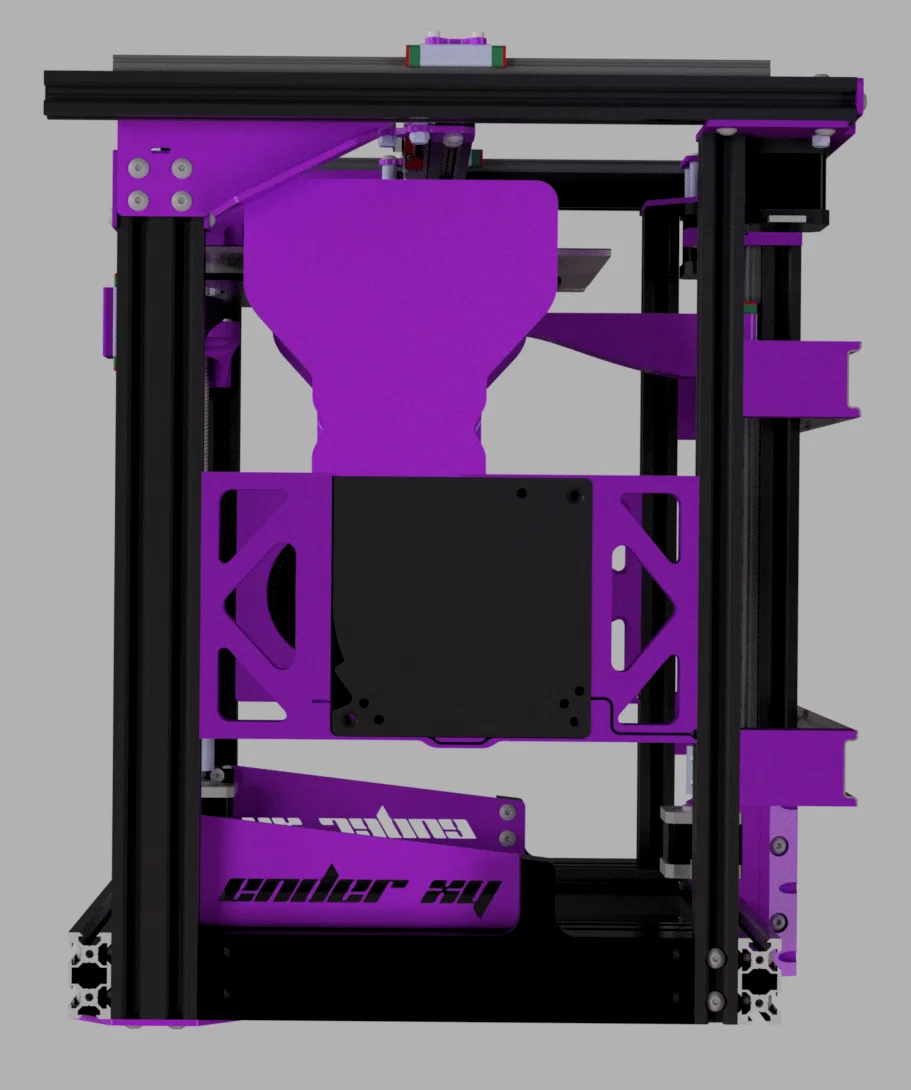

• Ống gió (duct) và ngàm gắn 12032 dual aux chỉnh được (quạt GDStime).
• Cụm giàn X, Y và hệ motion giữ nguyên, không thay đổi.
• Tương thích với bộ tăng đai (belt tensioners) zin hoặc mod của mình ở đây:
• Thiết kế đã test (hơn 250+ giờ in).
• Có thể hoàn tác hoàn toàn về zin (nếu bạn muốn).

Phần cứng bắt buộc:

M3:

• 9x M3 spring nuts.
• 10X M3 heat inserts.
• 9x M3 x 6mm button head (để cố định bạc đạn GE4C).
• 27x M3 x 8mm socket head.
• 10x M3 x 10mm socket head.
• 2x M3 x 50mm (tùy chọn cho ngàm LED).

M4:

• 4x M4 x 12mm countersunk head.
• 3x M4 x 22mm countersunk head (hoặc dài hơn).
• 2x M4 x 33mm countersunk head (hoặc dài hơn).
• 7x M4 x 8mm hex spacers.
• 5x M4 nyloc nuts.

M5:

• 36x M5 spring nuts.

• 30x M5 8mm button head.

• 1x M5 10mm socket head (để cố định thanh nhôm định hình 2020 phía sau).

• 8x M5 20mm button head.

• 1x 300mm MGN12 Linear Rail with MGN12H Carriage

• 1x 300mm Lead Screw (8mm lead)

• 3x 608ZZ Bearings

• 3x GE4C Bearings

• 6x M4 8mm Hex Spacers

• 1x 5mm to 8mm Shaft Coupler

• 1x 42-34 Nema 17 Motor

• 1x 450mm 2020 Extrusion

• 2x 400mm 2040 Extrusion

• 1x 3 Point Bed Carriage

• 2x 12032 Aux Fan (Tùy chọn)

• 1x  158mm Rainbow on a matchstick (Tùy chọn)

Video test sớm của cân bàn 3 điểm:

Video test sớm in benchy 11 phút không dùng quạt phụ 12032:

(20k accel, 15k accel cho outer walls và 1k accel cho first layer. Tốc độ dao động 300 đến 450)

Nhớ đọc “RenderXY - Fixings List.PDF” và “RenderXY - Printed Parts List.PDF” trước khi bắt đầu, trong đó sẽ liệt kê phần cứng cần có và danh sách part in.

Sau đó bạn có thể chuyển sang “RenderXY - Installation.PDF”  để làm theo quy trình lắp đặt.

File STEP có sẵn nếu ai muốn remix một part.

(Mình có thể sẽ cập nhật ngàm motor phía sau (để cho thanh 2020 hấp thụ bớt nhiệt) trong tương lai, nhưng tới giờ thì nó vẫn chạy ổn).

Nếu bạn muốn ủng hộ công việc của mình thì có thể tại đây https://ko-fi.com/supavitax
