Hộp pin/Bumper Pint Vesc 20s2p 18650

Theo truyền thống của Grimm, file STEP xịn hơn STL. Nhớ cảm ơn Grimm/Nash vì đã làm lại. Không có mấy file STEP của ổng thì không làm được đâu:

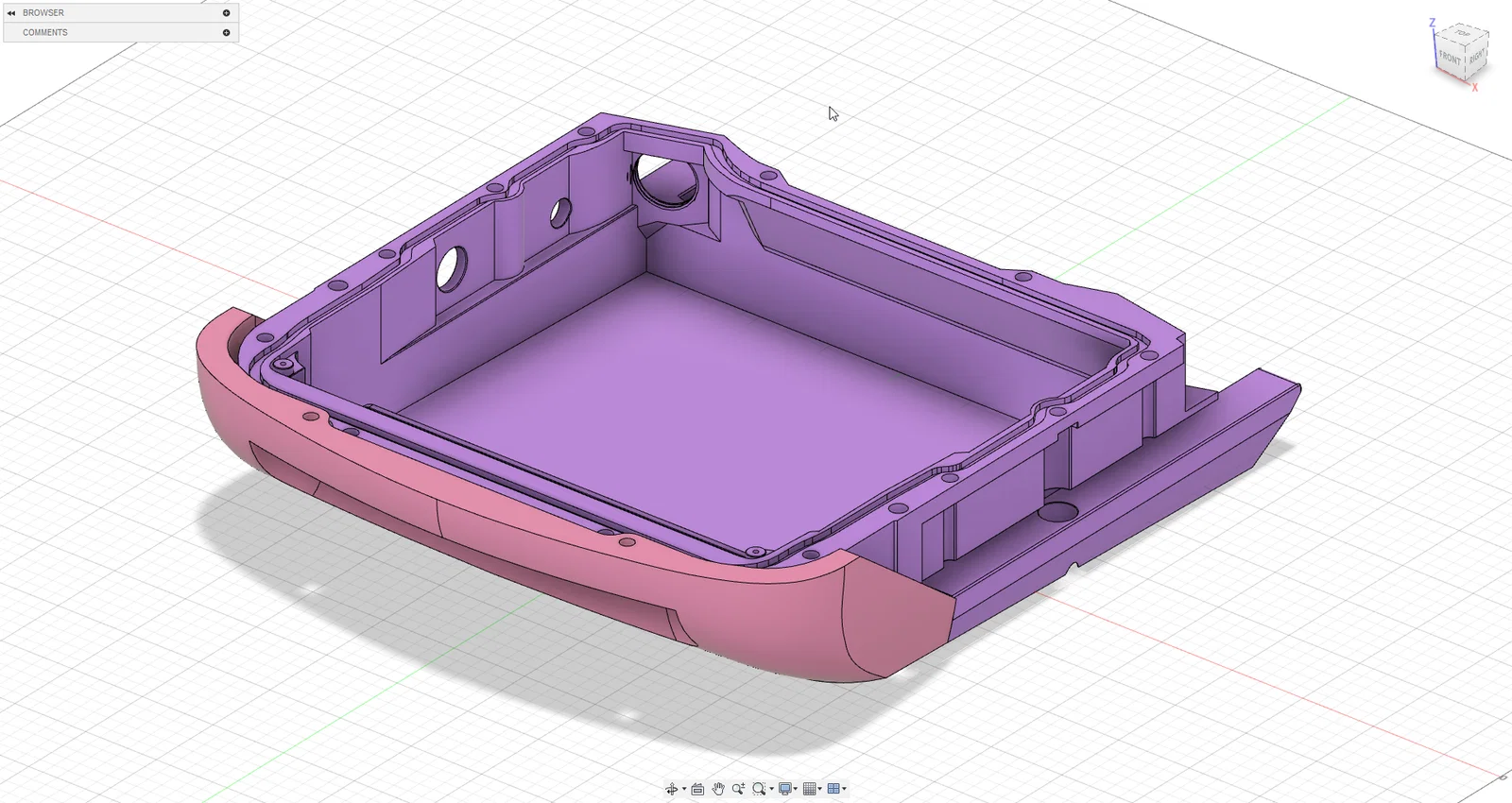

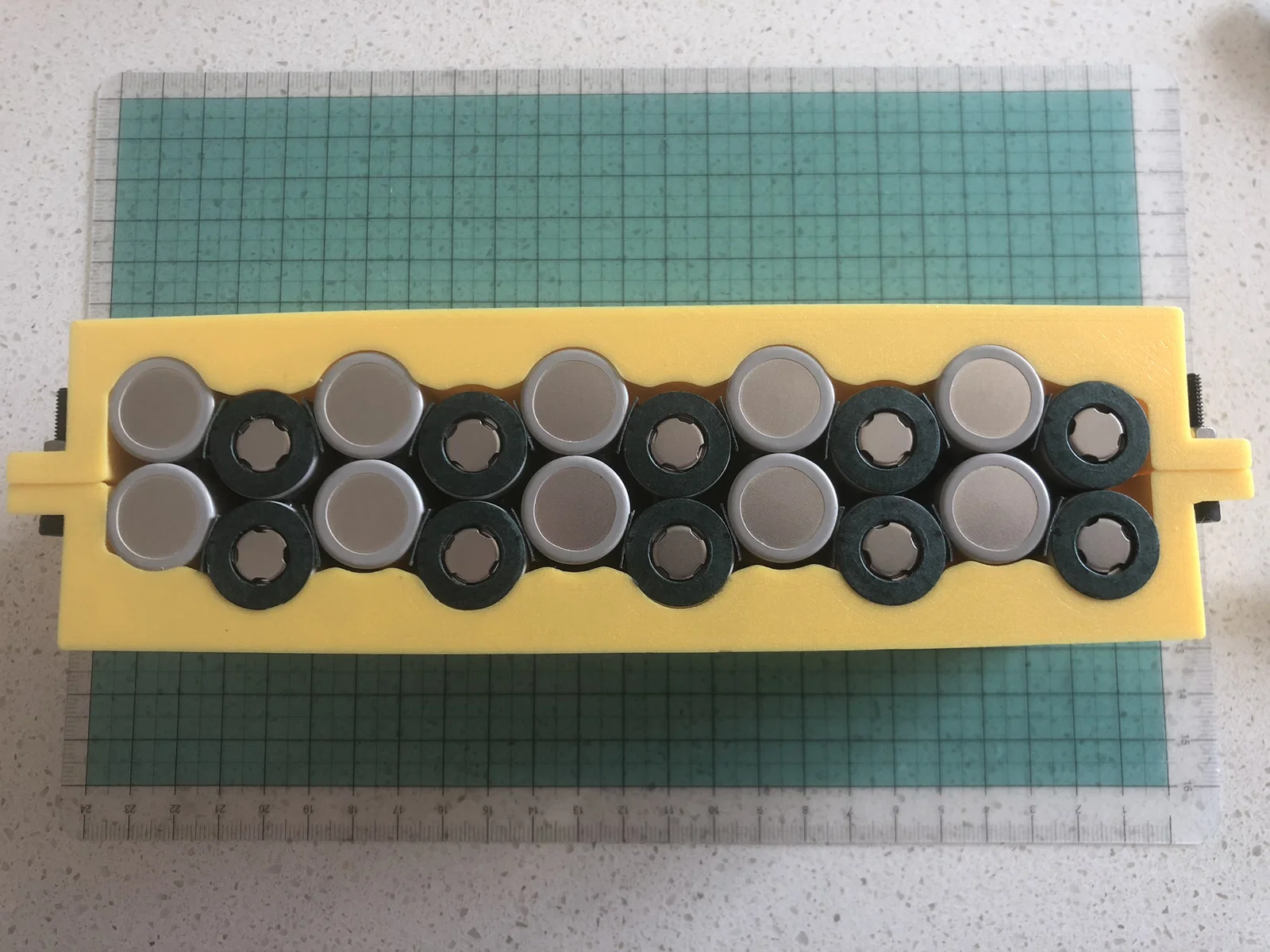

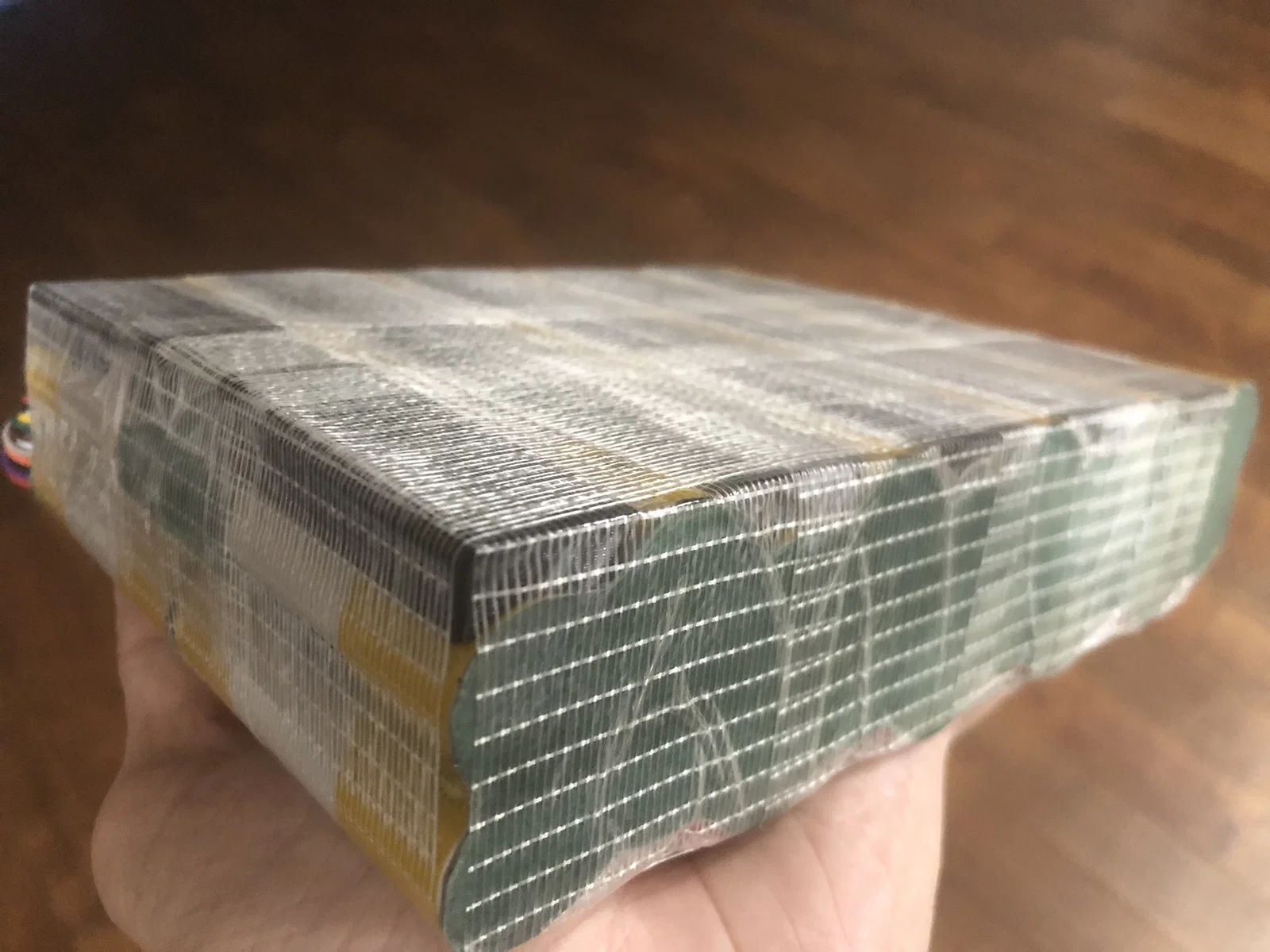

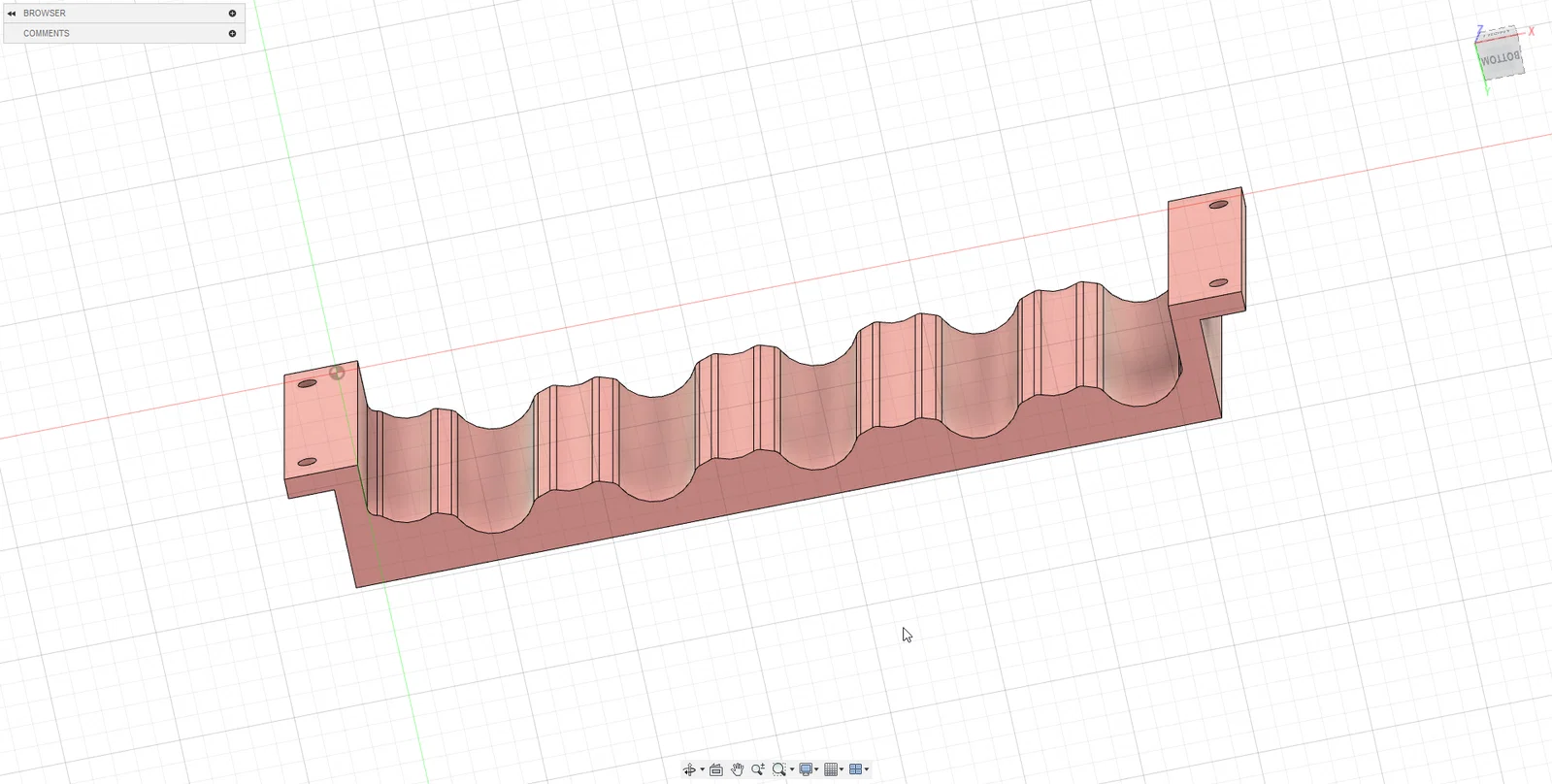

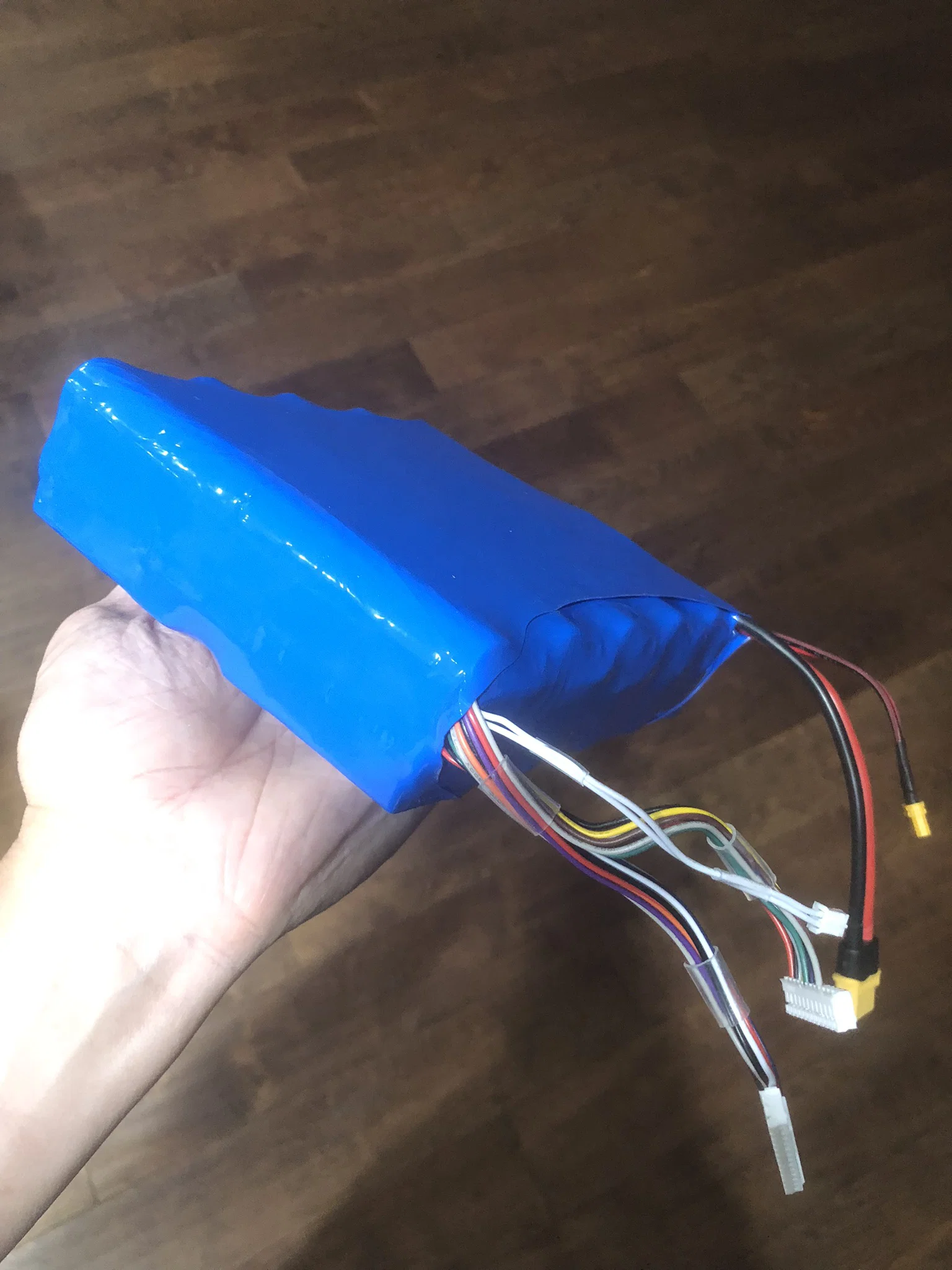

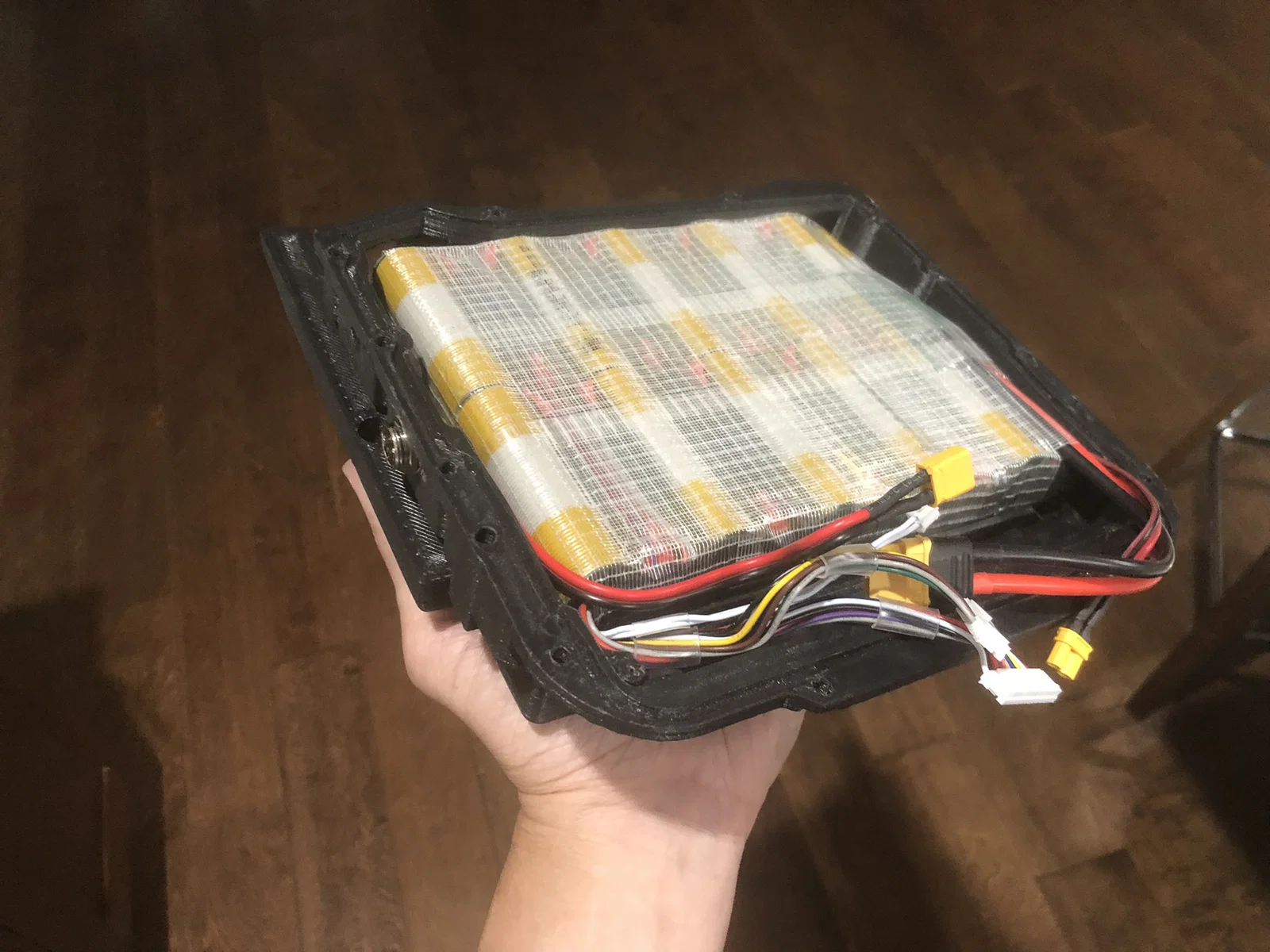

Mình làm mấy góc bo tròn gần khu vực BMS “vuông vuông” lại để nhét vừa 40 cell 18650 trong box (ờ… cũng không hẳn). Bố trí này gần như không còn nhiều chỗ cho băng keo, dây, v.v. Mình nhận ra có một layout đơn giản hơn bằng cách offset mỗi nhóm p xen kẽ cao hơn 6mm (lố quá là phải dùng chi hammer). Vậy nên mình làm cái weld frame để hỗ trợ canh cell theo offset này. Mình cũng in thêm miếng padding để giảm áp lực/căng thẳng lên nhóm p xen kẽ.

2 điểm cần lưu ý:

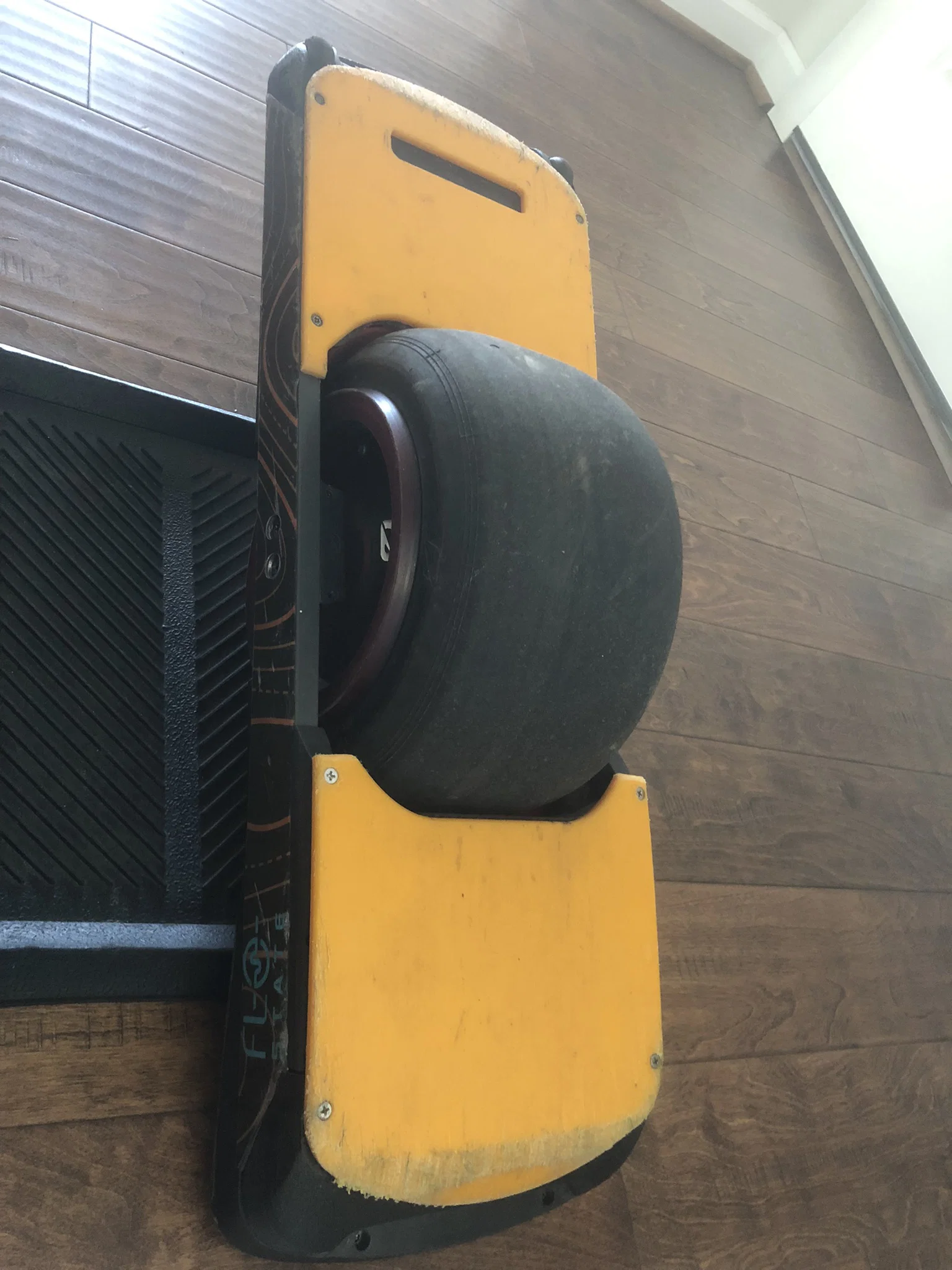

• Cái box này dùng chung với TFL float plate để giúp bảo vệ box/pin. Bạn sẽ muốn cắt bỏ phần trước và sau. Gỡ lớp keo dán vì giờ mình bắt bolt rồi. Đặt float plate trước chồng lên float plate sau và đánh dấu 2 lỗ còn thiếu để khoan ra.

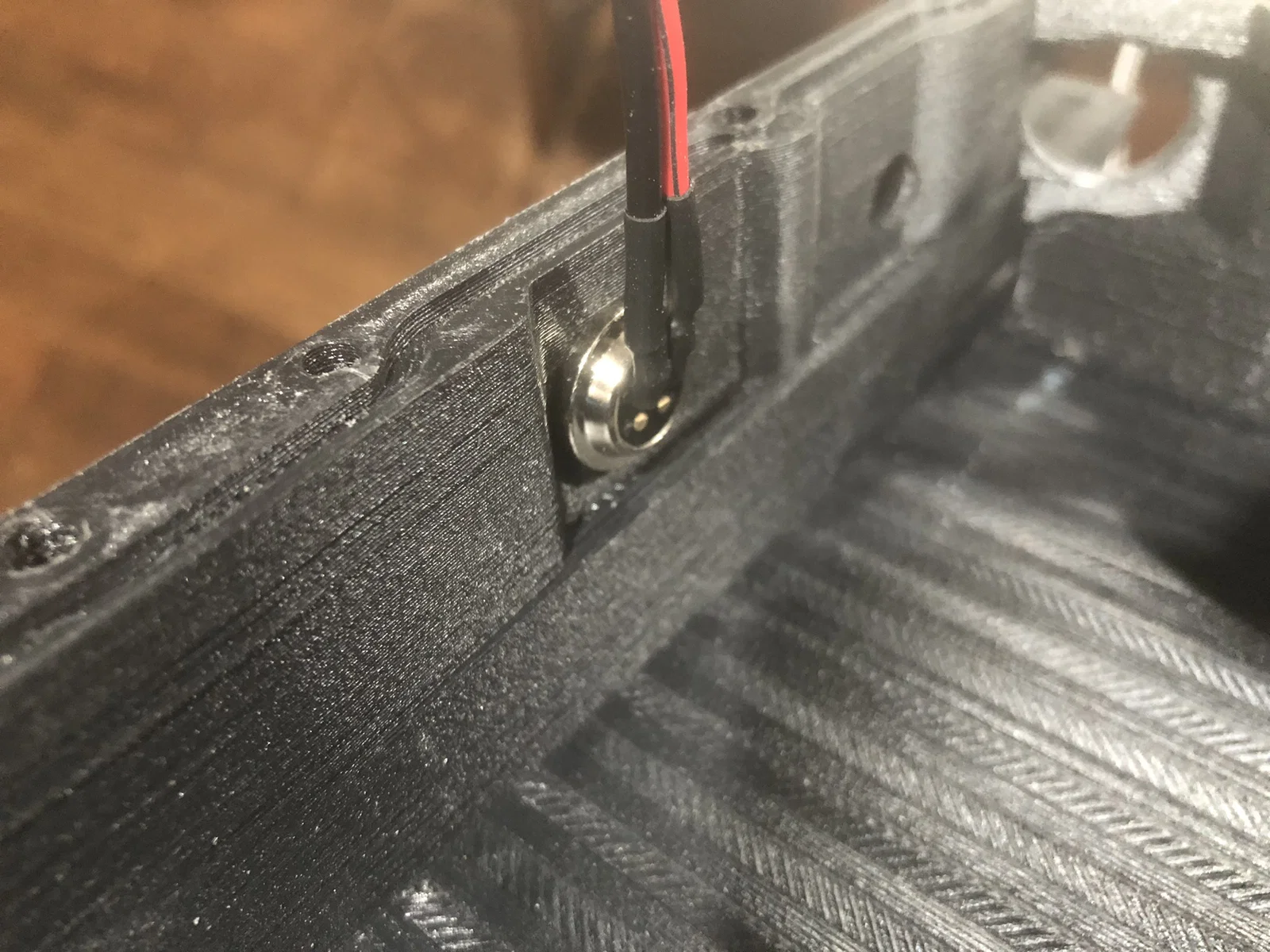

• Bạn sẽ cần cắt mấy cái prong của charge port (mình dùng gx12-4) và bẻ cho nó dựng đứng (xem hình) nếu không nó sẽ cấn/dí vào cục pin.

Files bao gồm:

• Weld Frame - Khuyến nghị PLA. Dùng 4 x ốc M4 và đai ốc.

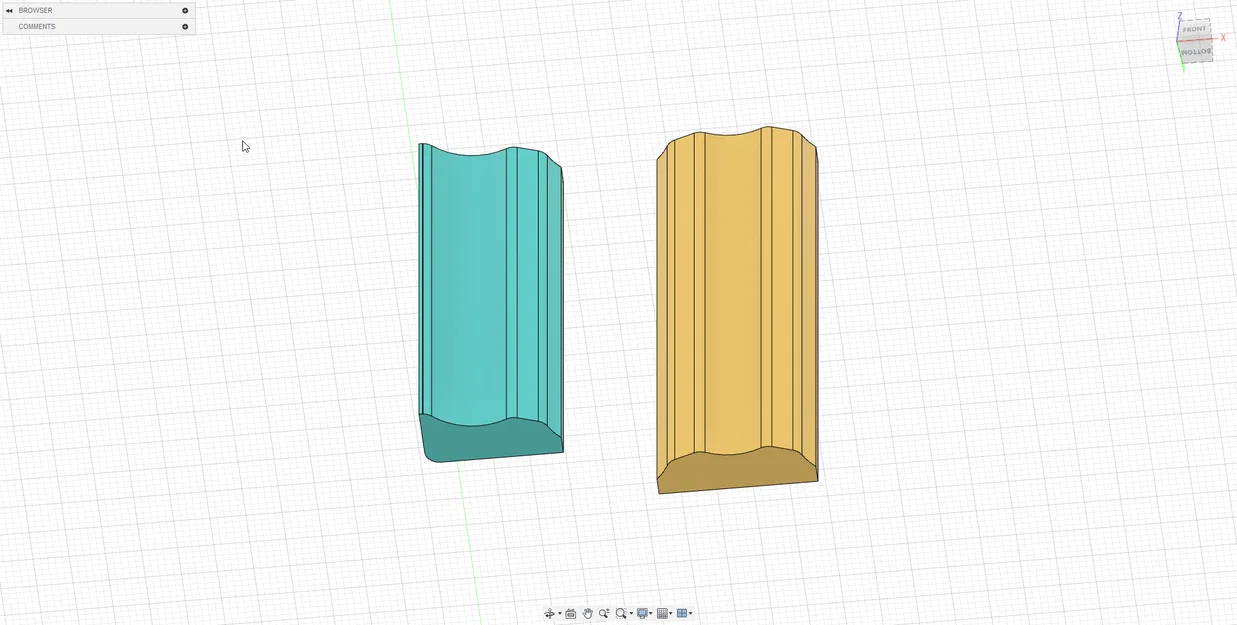

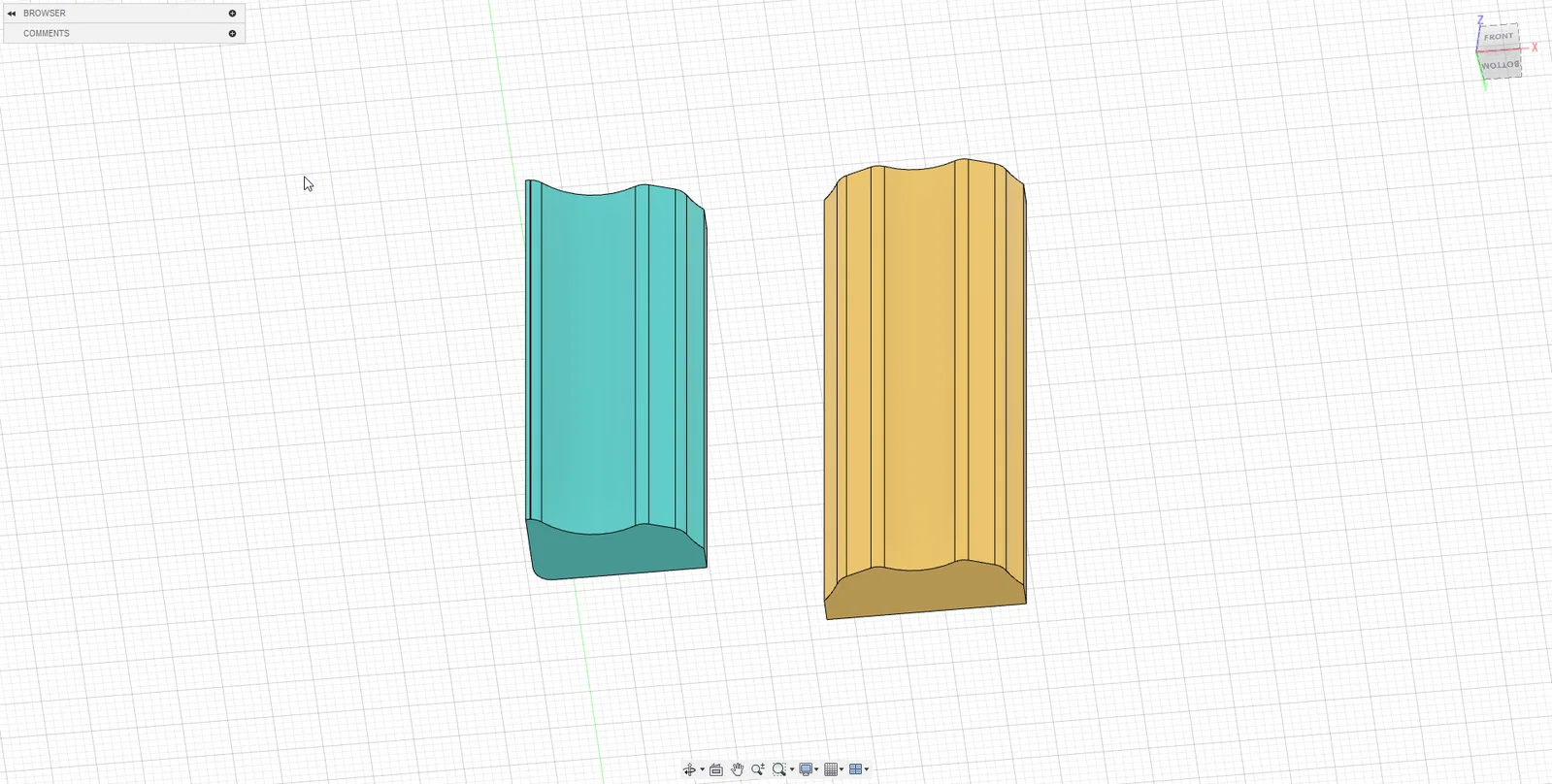

• Pad - Khuyến nghị TPU. Có thể dùng kéo cắt mấy miếng pad TPU này nếu vướng dây, v.v.
  • 8x Bottom (mình chỉ dùng 7x do cách mình đi dây xt60 xả)
  • 2x Corner
• Bumper - Khuyến nghị in 7 walls và 60 infill với CF PA, CF PC, v.v.
• Box - Khuyến nghị in 5 walls và 40–50 infill với CF PA, CF PC, v.v.
  • Bạn cần 2x M4 heated insert cho float plate.
  • Ốc cho float plate sẽ là 2x M4 14mm và 2x M4 60–65mm (của mình phải 65mm)

Ngoài lề:

Mình có thêm file STEP box 15s2p 21700. Khác biệt duy nhất so với box 20s2p 18650 là bản này có bracket cho cổng sạc. Nó được thiết kế để làm kiểu half-gallon battery build: https://docs.google.com/document/d/13RFsZmAaAs7-BoWP7CTlxNfn-3OYNUN_Gvy2KQUzqg4/edit?usp=sharing
