Tuabin Gió Di Động Với Cánh Gập (Portable Wind Turbine with Foldable Blades)

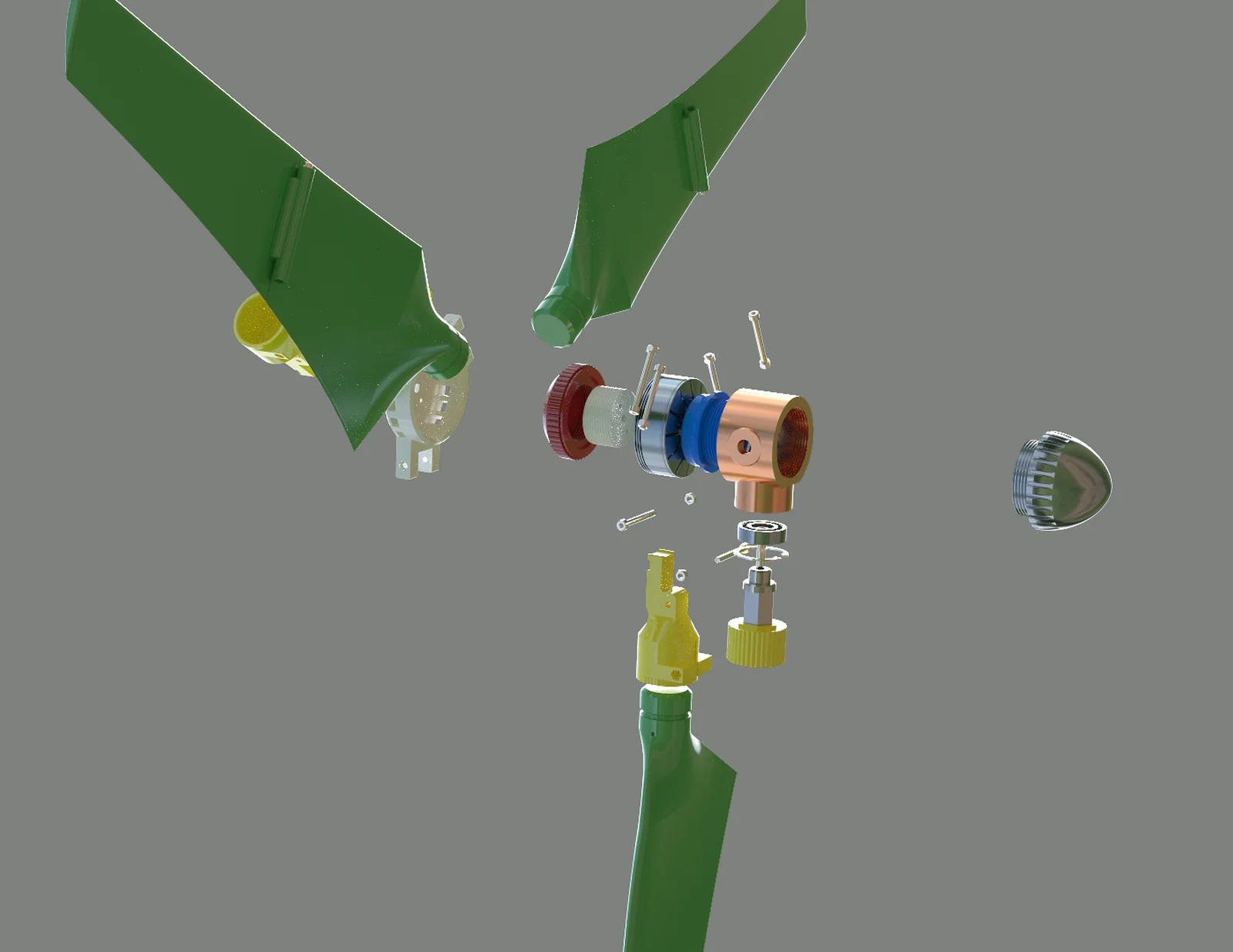

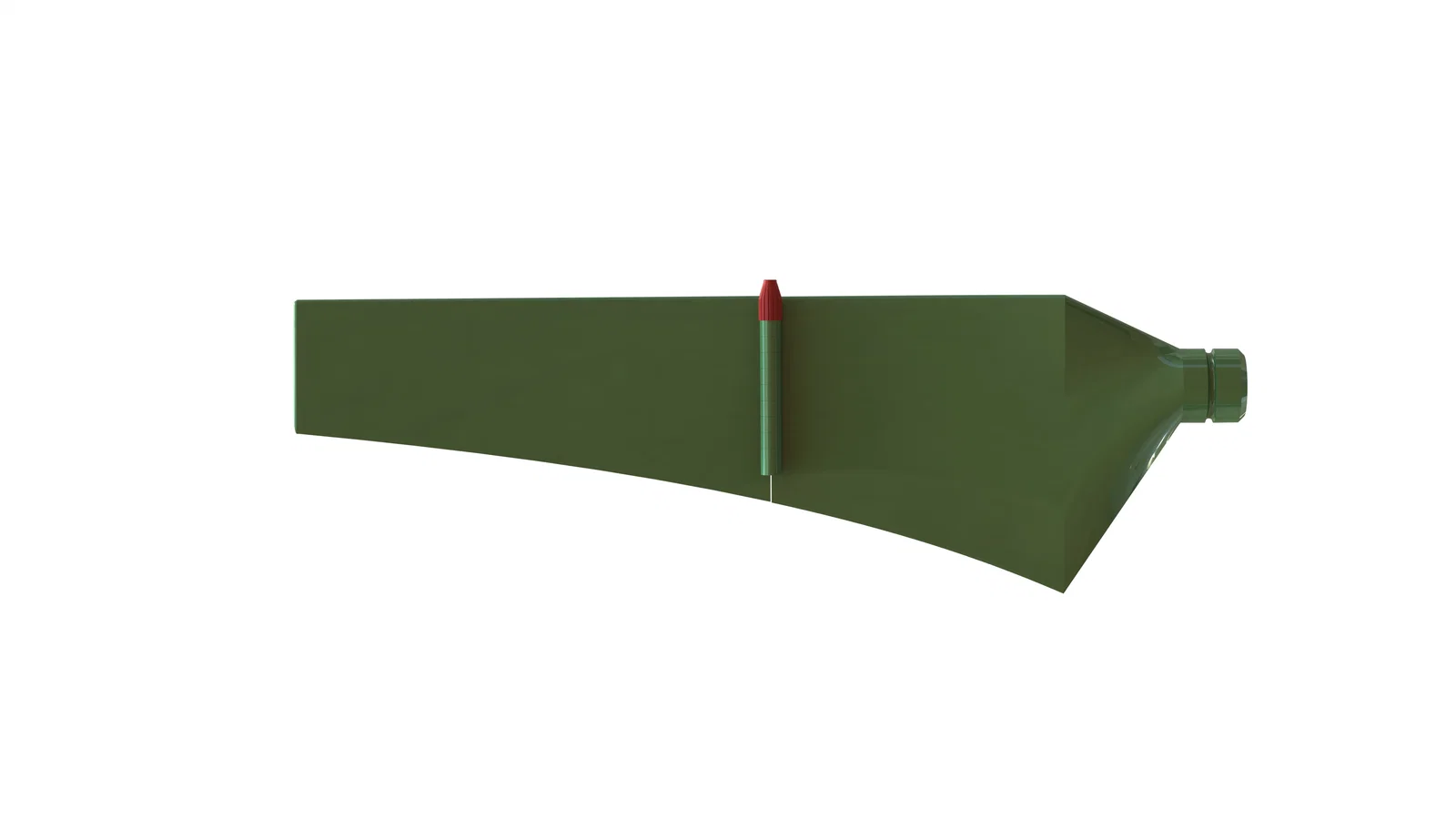

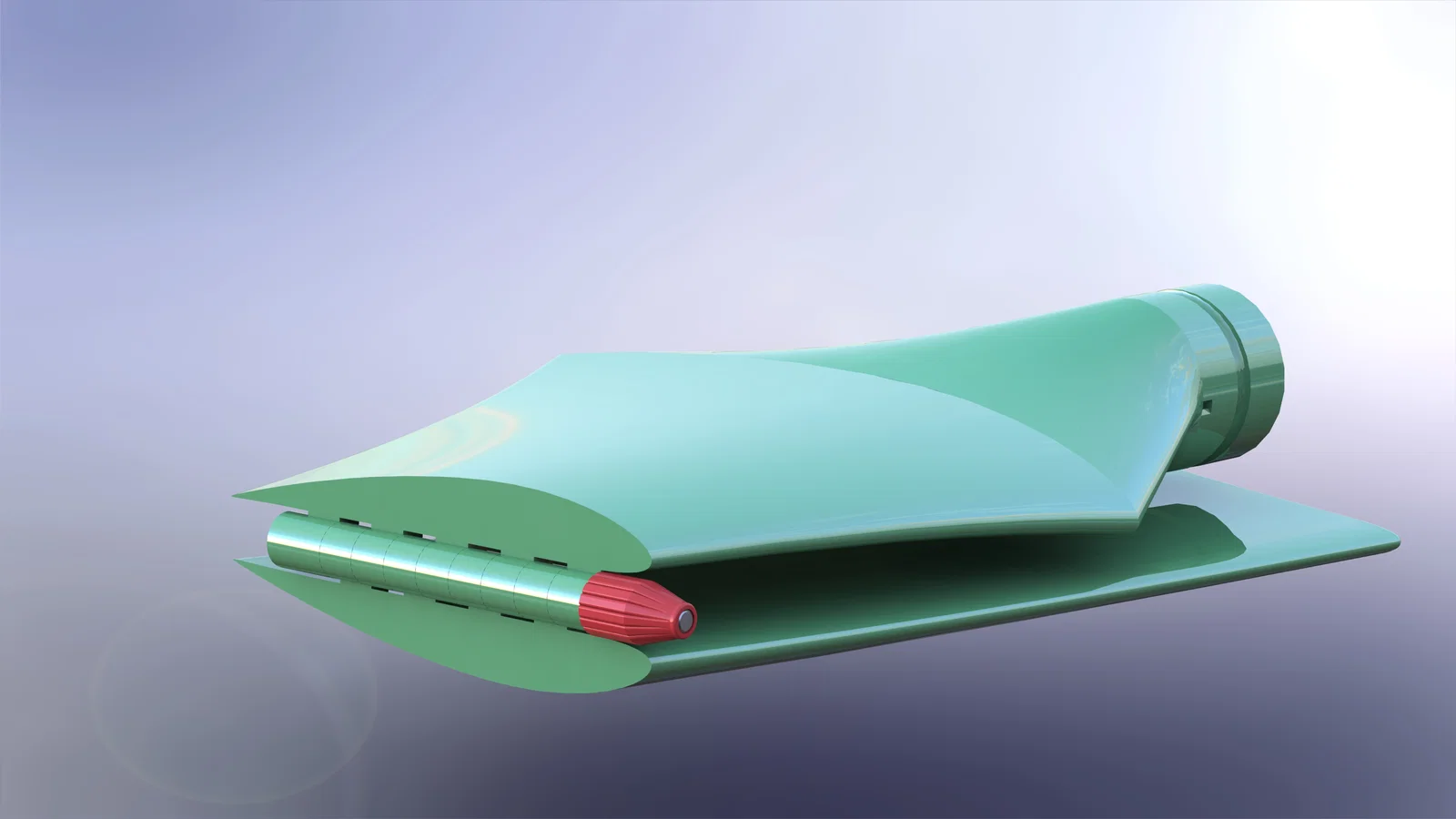

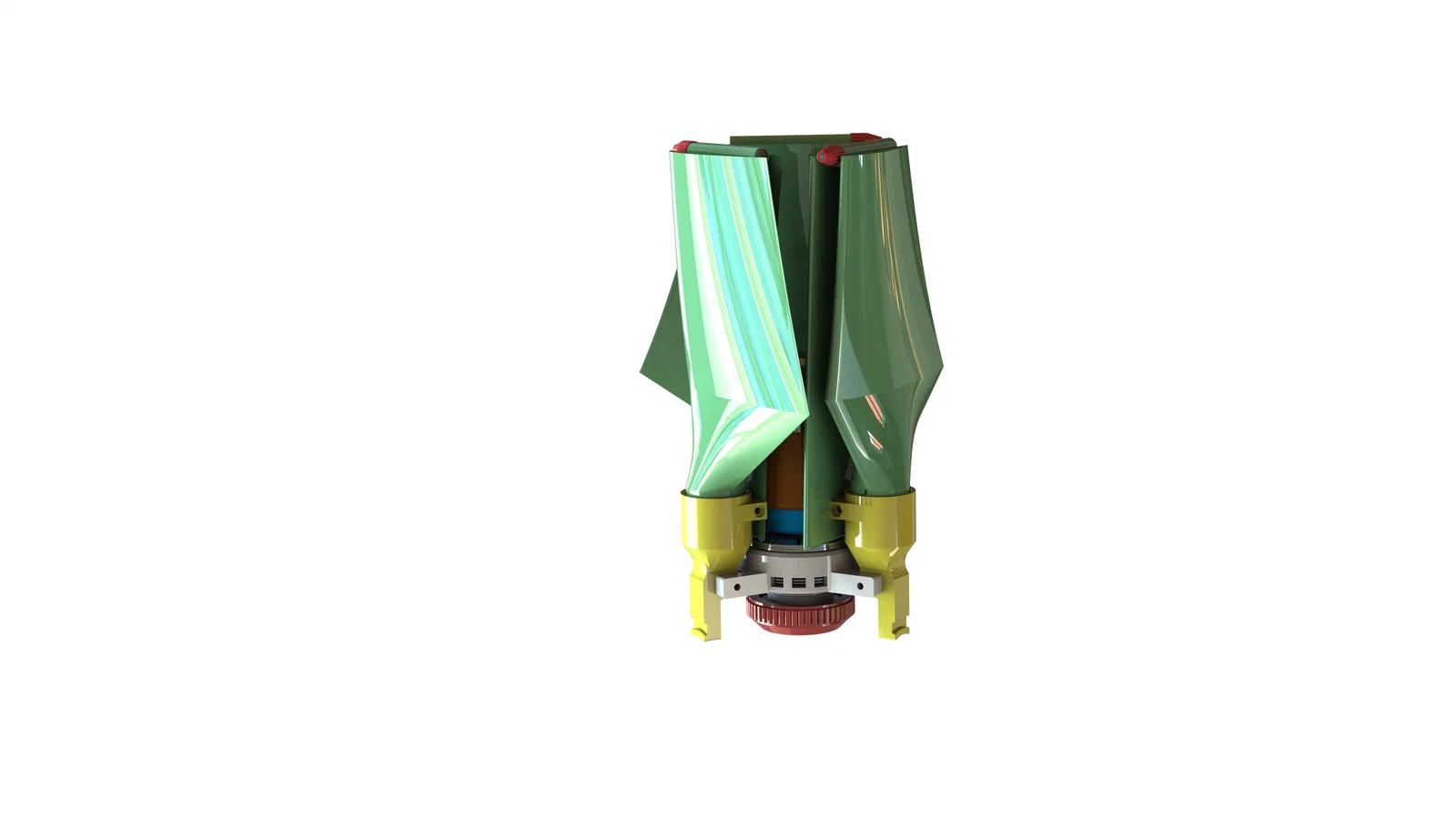

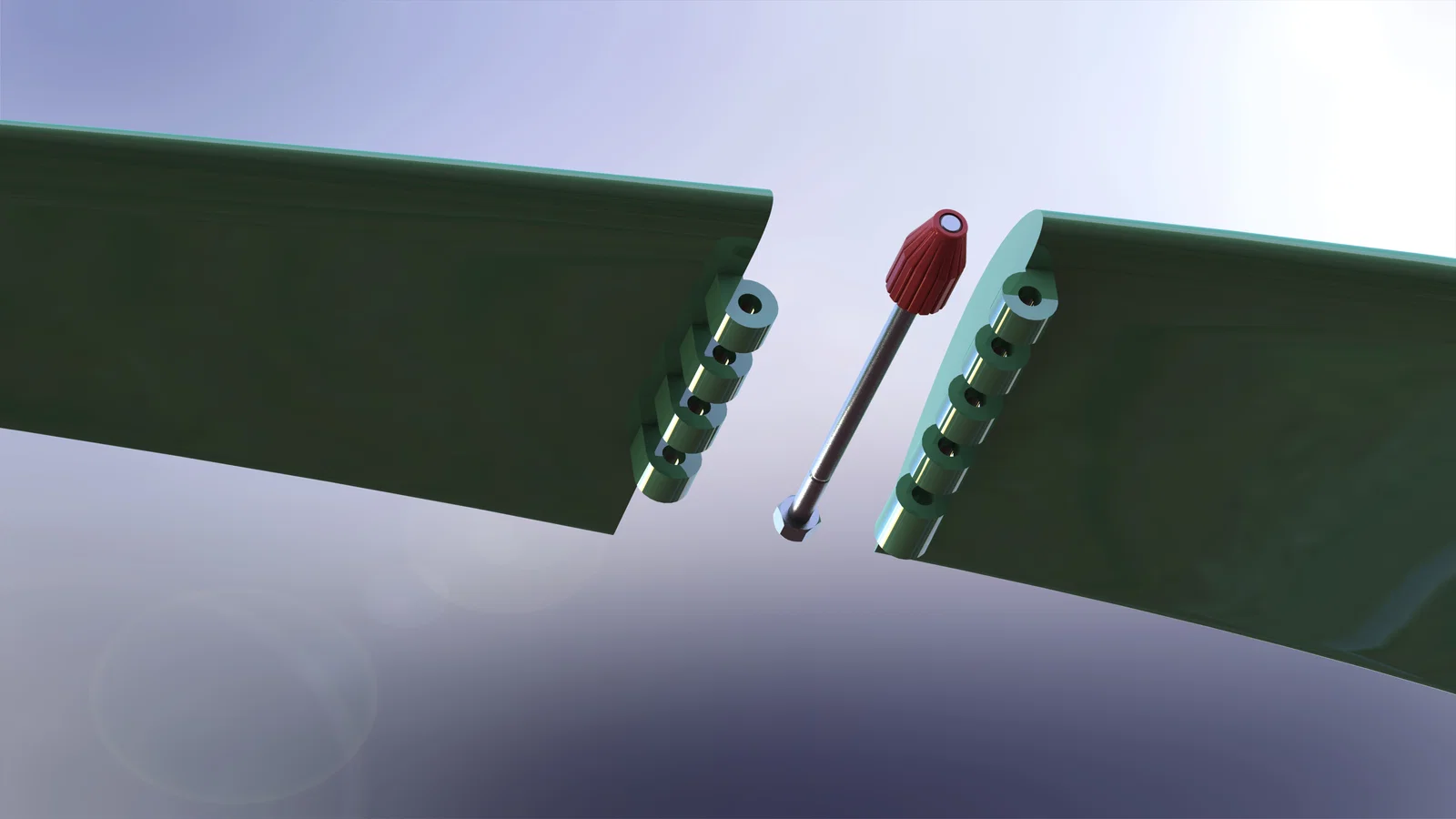

Thiết kế một Portable Wind Turbine có thể là quá trình khá phức tạp. Một mặt, nó cần nhẹ và nhỏ gọn để dễ mang đi, nhưng mặt khác, nếu nhỏ quá thì khả năng tạo điện sẽ bị hạn chế. Thành phần quan trọng nhất là cánh quạt (blades), vốn có thể khá lớn. Trong dự án này, mình triển khai một ý tưởng hơi “điên” nhưng chạy được! Cánh gập dùng cơ cấu bản lề (hinge mechanism) giúp toàn bộ cụm lắp ráp gọn hơn nhiều.

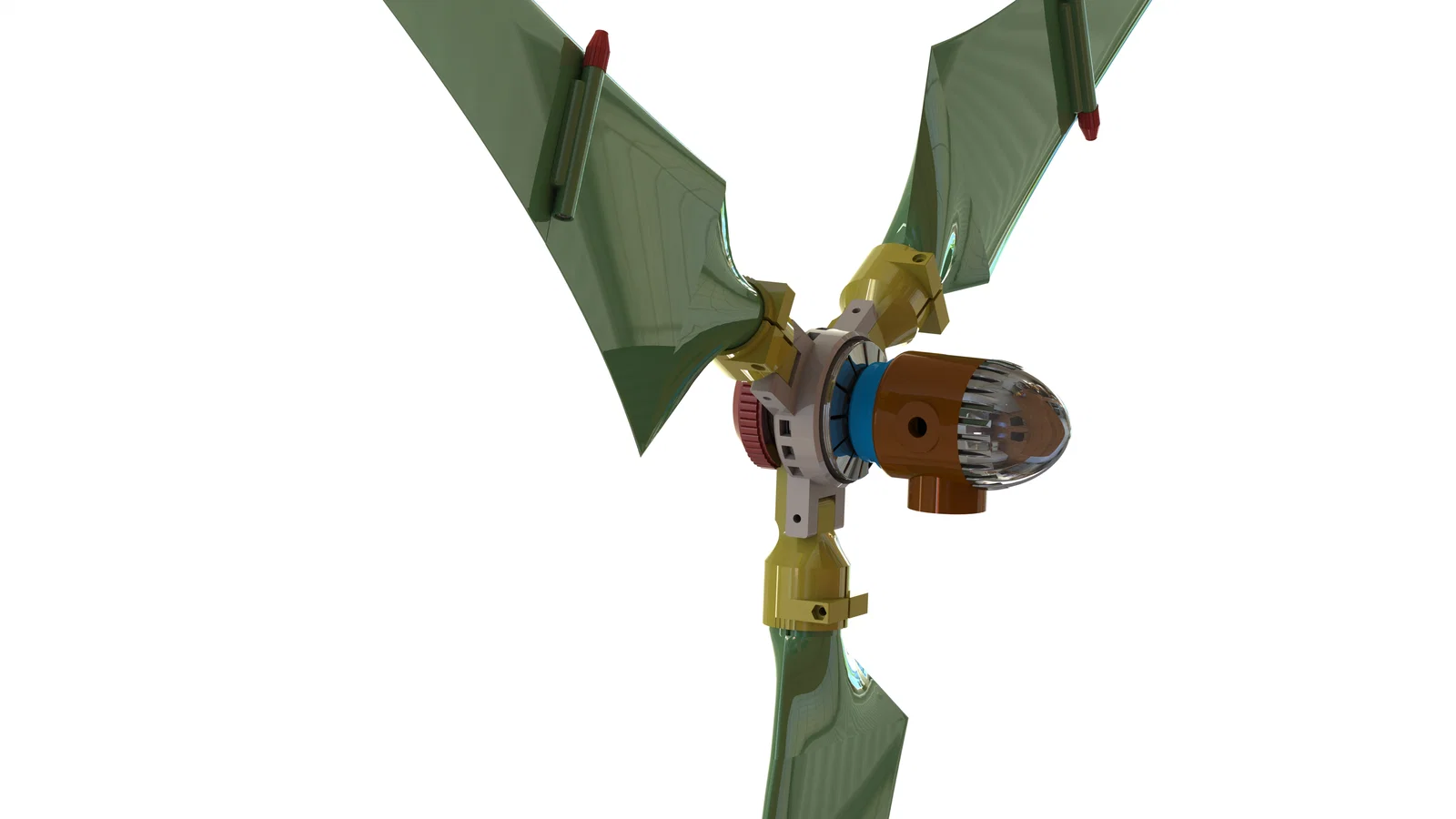

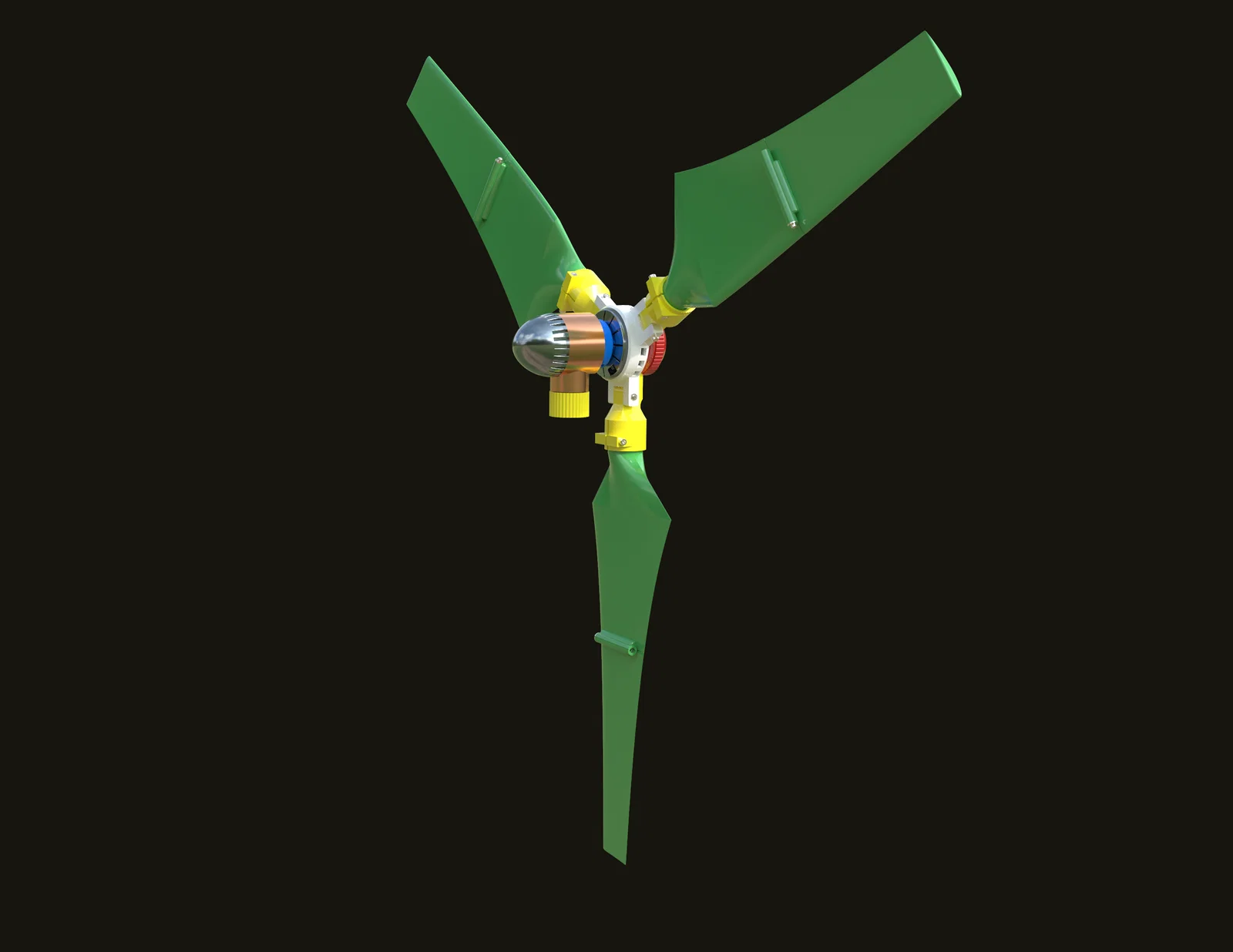

Thiết kế cánh được tính toán bằng QBlade. Mình có đính kèm file STEP của toàn bộ cụm để bạn import và chỉnh sửa trong phần mềm CAD bạn hay dùng. Ngoài ra còn có hai video minh họa quá trình lắp ráp và các bài test ngoài thực địa ban đầu mà mình đã thực hiện. Mình in 3D các chi tiết bằng PETG để chịu được điều kiện môi trường bên ngoài.

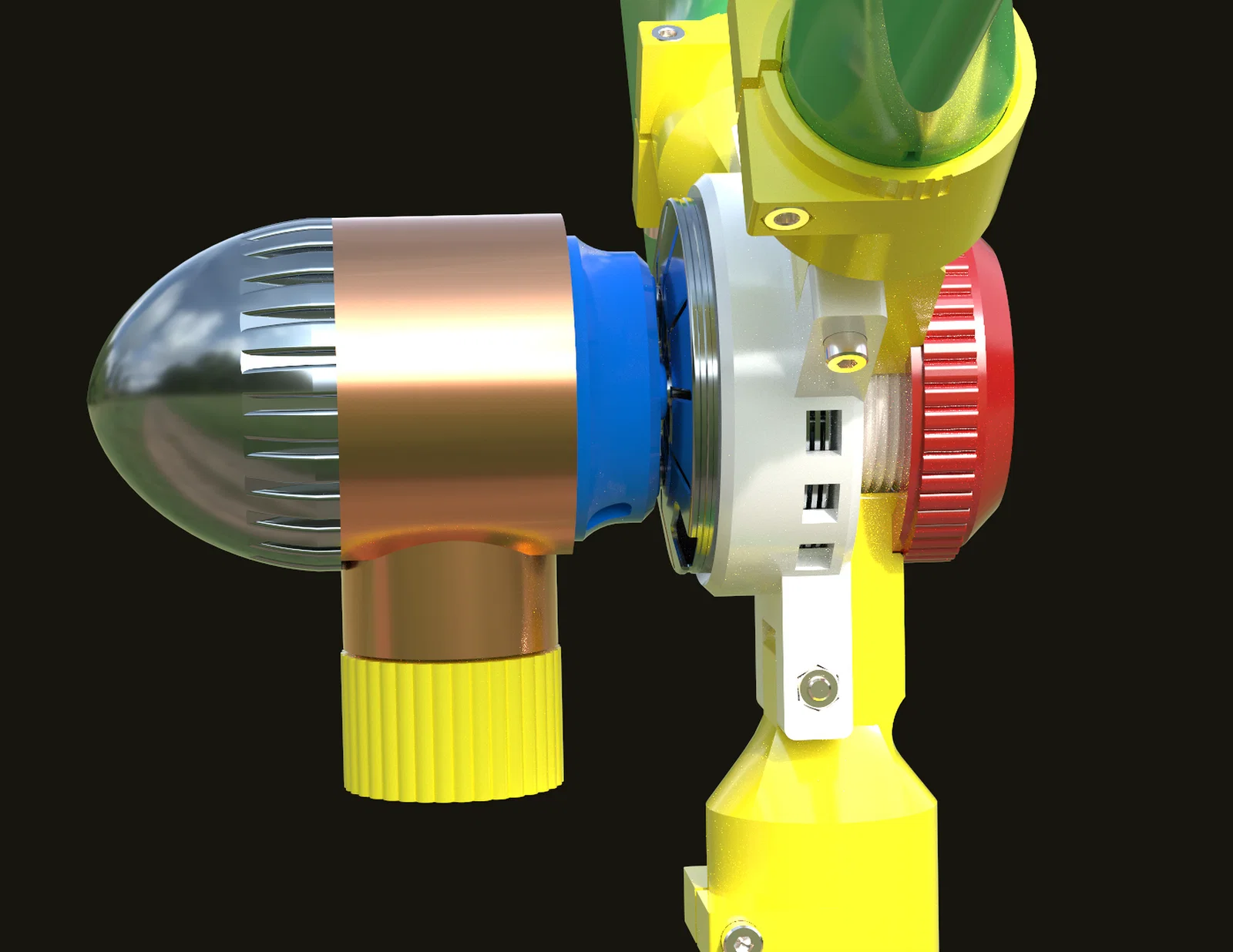

Ban đầu mình nghĩ dự án này để dùng motor từ drone DJI M600, nhưng hoàn toàn có thể tùy biến để dùng với các loại motor (generator) khác.

“Là đối tác liên kết của Amazon, tôi có thể nhận được tiền từ các đơn hàng hợp lệ phát sinh qua các liên kết bên dưới.”

3 vít M4*75mm loại dài: https://amzn.to/3MgiIkB

Bộ M4-bolts và nuts (assortment): https://amzn.to/3AvSGY5

Bộ M3-bolts và nuts (assortment): https://amzn.to/3AtF3bz

Vòng bi 6002: https://amzn.to/3WRTYE4
