Cầu bấm giờ đường đua Slot Car cho Smartphone

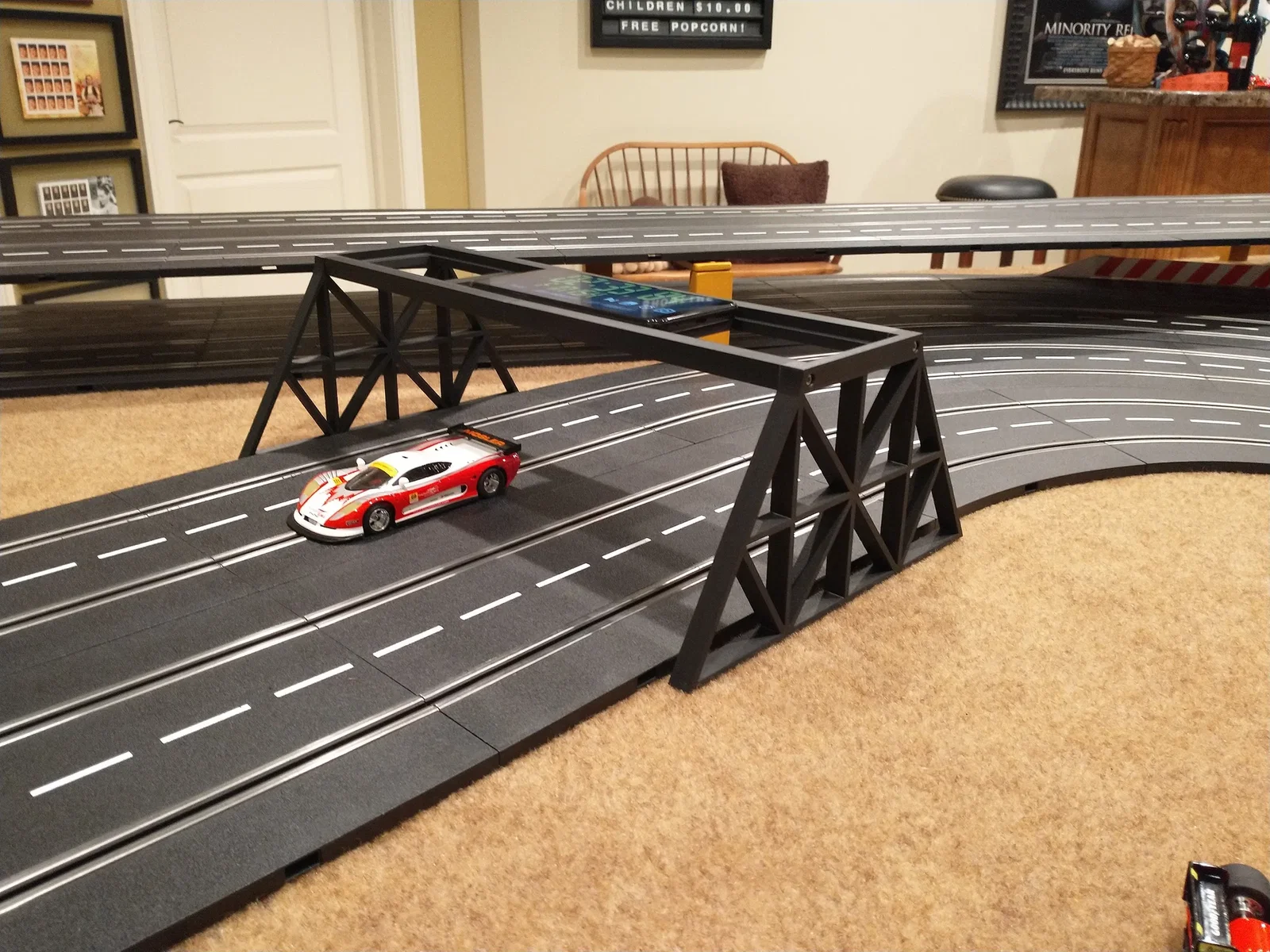

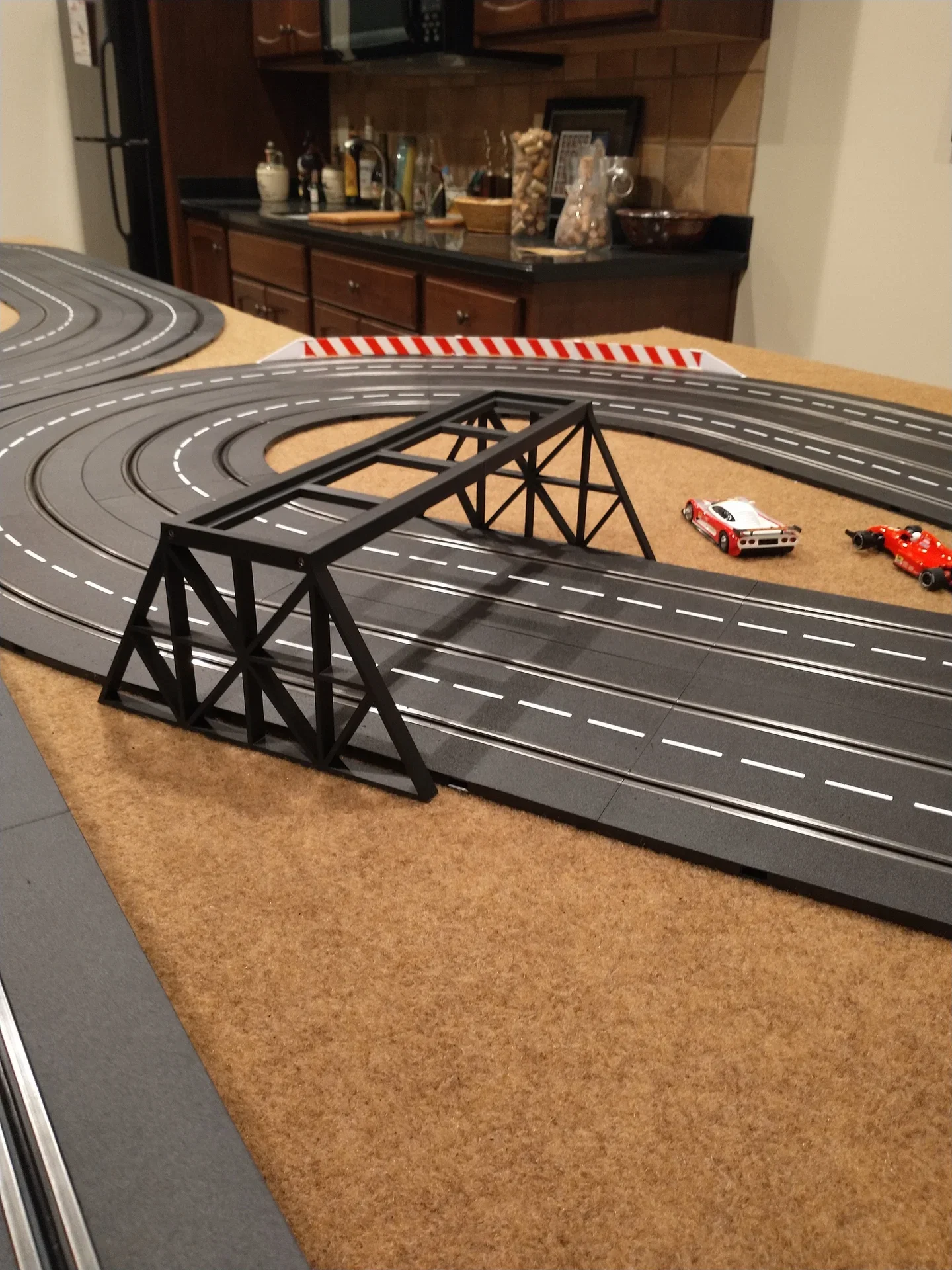

Được Charles_R trên SlotForum đặt làm (xin cảm ơn anh ấy đã cung cấp hình), mình thiết kế cây cầu đơn giản này để giữ smartphone phía trên đường đua, giúp đếm vòng ổn định cho xe slot trên đường đua Carrera 4 lane tỉ lệ 1/32–1/24 khi dùng app LapTrax. Các app tương tự có thể cũng dùng được.

Hai đầu được thiết kế để gắn vào nhịp giữa bằng vít M3 socket head cap screws với chiều dài phù hợp. Các đoạn nhịp giữa được nối với nhau bằng kiểu ép khít (pressure fit) với các chốt. Có thể bạn sẽ cần “THWACK!” một cái hoặc dùng kẹp để ghép hai đoạn nhịp giữa cho ăn khớp. Các spacer chỉ cần khi bạn muốn làm cây cầu rộng hơn bề ngang đường đua. Chúng nên lỏng vừa đủ để trượt vào.

Xem ghi chú trên từng file để biết cần in những gì.

Có kèm file Fusion360 cho ai muốn chỉnh phần nhịp giữa cho các loại track khác.

Cập nhật 8/23/24 - Thêm tuỳ chọn miếng nhịp giữa 2 lane cho đường đua 2 lane

Cập nhật 4/12/23 - Giảm kích thước phần chống đỡ ở hai đầu vài mm để có thể in trên Ender 3.
