ZeroPivot Protractor V2 – Thước đo & vẽ góc tay xoay

Mô tả

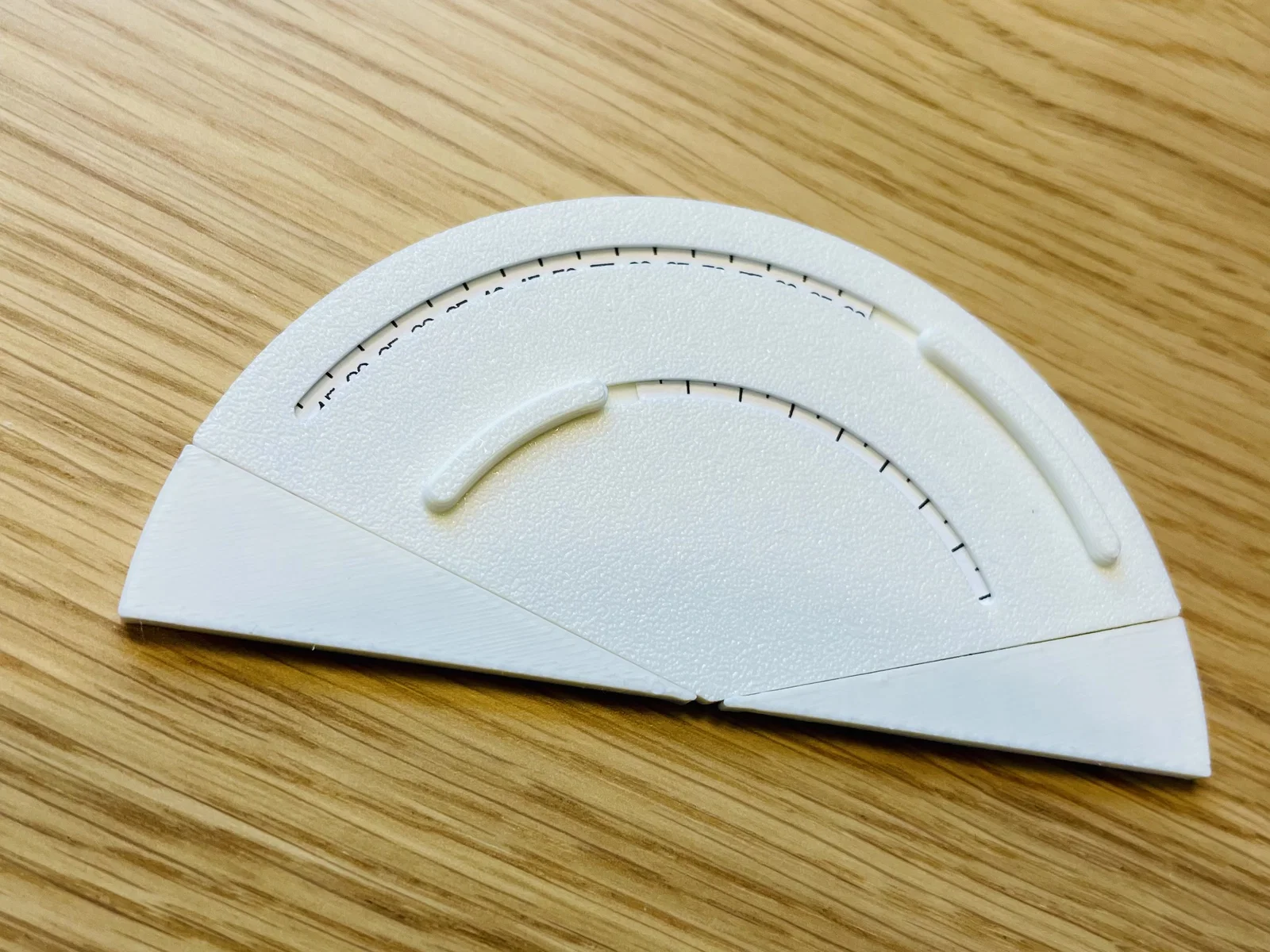

ZeroPivot Protractor mang đến cách đo và vẽ góc hoàn toàn mới nhờ thiết kế tay xoay (swinging arm) độc đáo. Tính năng này giúp bạn tạo góc nhanh và chính xác chỉ trong một thao tác liền mạch, không cần chỉnh đi chỉnh lại nhiều lần. Phù hợp cho học sinh, kỹ sư và người làm nghệ thuật, ZeroPivot Protractor vừa chính xác vừa dễ dùng, giúp bạn làm việc hiệu quả hơn và trở thành món dụng cụ rất đáng có trên bàn làm việc.

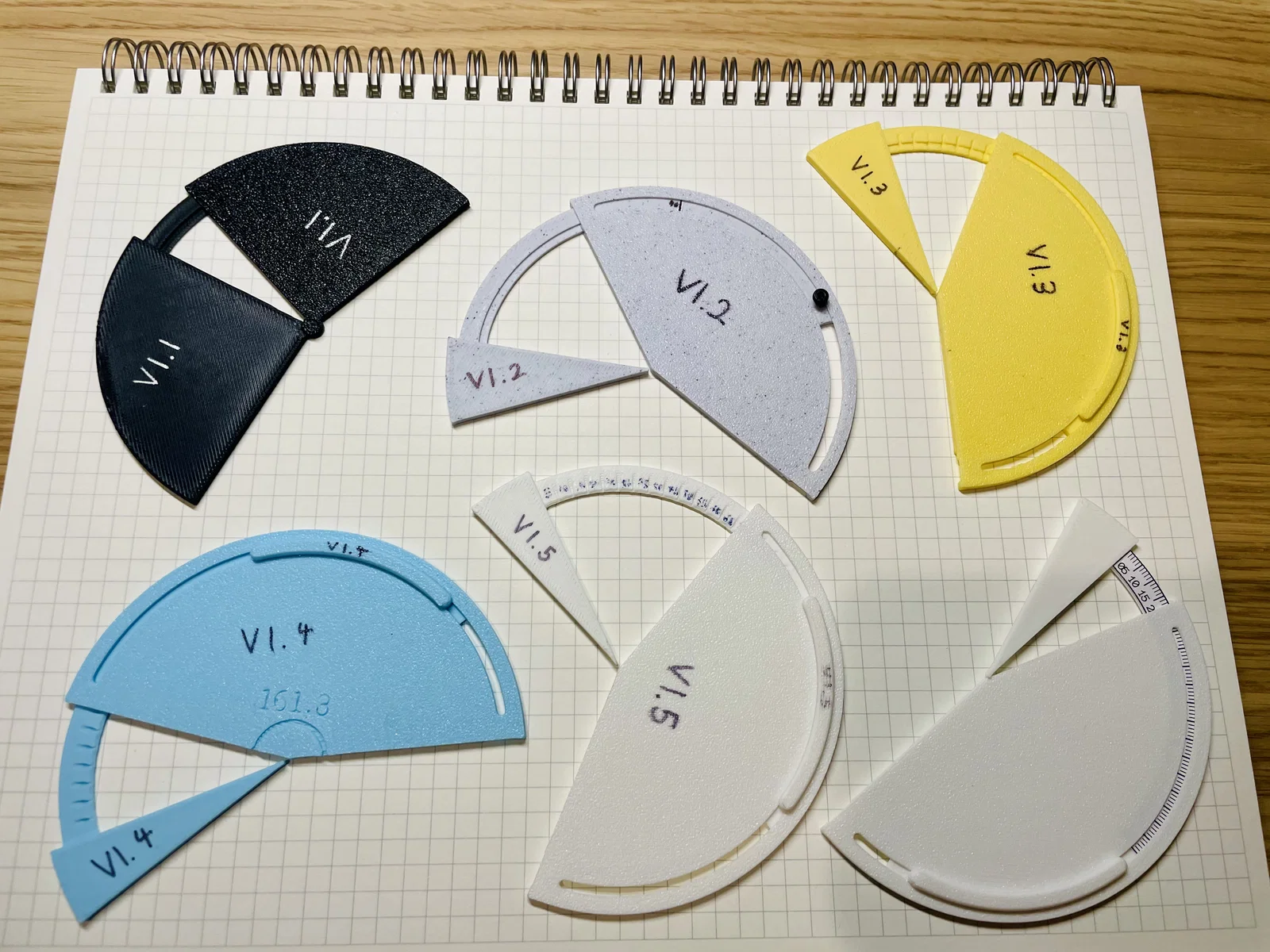

Phiên bản 2 được thiết kế lại hoàn toàn và giờ có thể vẽ và đo các góc trong khoảng 0 đến 180, nên dùng được cho hầu như mọi tình huống.

Hướng dẫn sử dụng

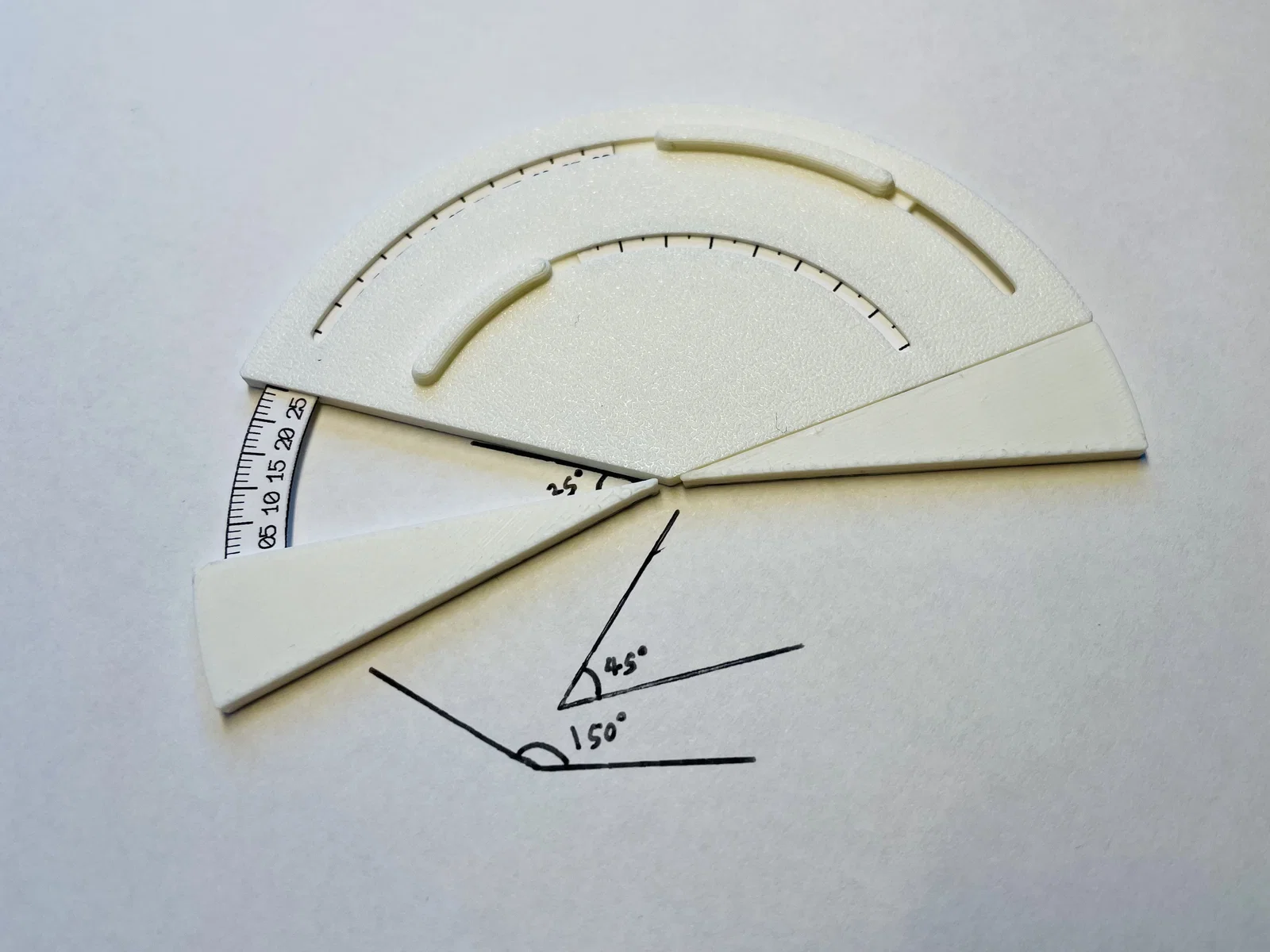

Để vẽ các góc nhỏ hơn 90, đọc đúng số góc bằng tay lớn (large arm) và vẽ ở phía trong.

Để vẽ các góc lớn hơn 90, đọc đúng số góc bằng tay nhỏ (small arm) và vẽ ở phía trong.

Để đo các góc nhỏ hơn 90, kéo tay nhỏ ra hết cỡ và đo góc nằm giữa tay nhỏ và tay lớn. Giá trị đọc được sẽ là góc bù (complement) so với số đang hiển thị trên tay lớn.

Để đo các góc lớn hơn 90, thu tay lớn vào hết cỡ và đo góc ở phía ngoài của tay nhỏ. Giá trị đọc sẽ hiển thị trên tay nhỏ.

Lắp ráp

Mẫu có tổng cộng 7 chi tiết. Vui lòng tham khảo các bước dưới đây để lắp ráp. Lưu ý: một số hình minh hoạ là của version 1 (chỉ có 1 tay). Bạn hãy lặp lại quy trình tương tự cho tay nhỏ.

Bước 1. In file Marking Stickers.pdf bằng máy in laser hoặc inkjet. Đảm bảo ô vuông 20mm trên PDF khi in ra đúng chính xác 20mm. Nếu không đúng, bạn có thể chỉnh lại tỉ lệ in.

Bước 2. Cắt cả hai miếng marker theo đường viền đen.

Bước 3. In file Printing.stl bằng máy in 3D của bạn; thông số in được liệt kê bên dưới. Lưu ý không phải tất cả chi tiết đều hiển thị trong hình. Bạn sẽ có 5 chi tiết được in.

Bước 4. Dùng một loại băng keo để dán miếng marker đã cắt lên chi tiết slider. Mình dùng băng keo hai mặt như hình bên dưới. Lặp lại cho tay nhỏ.

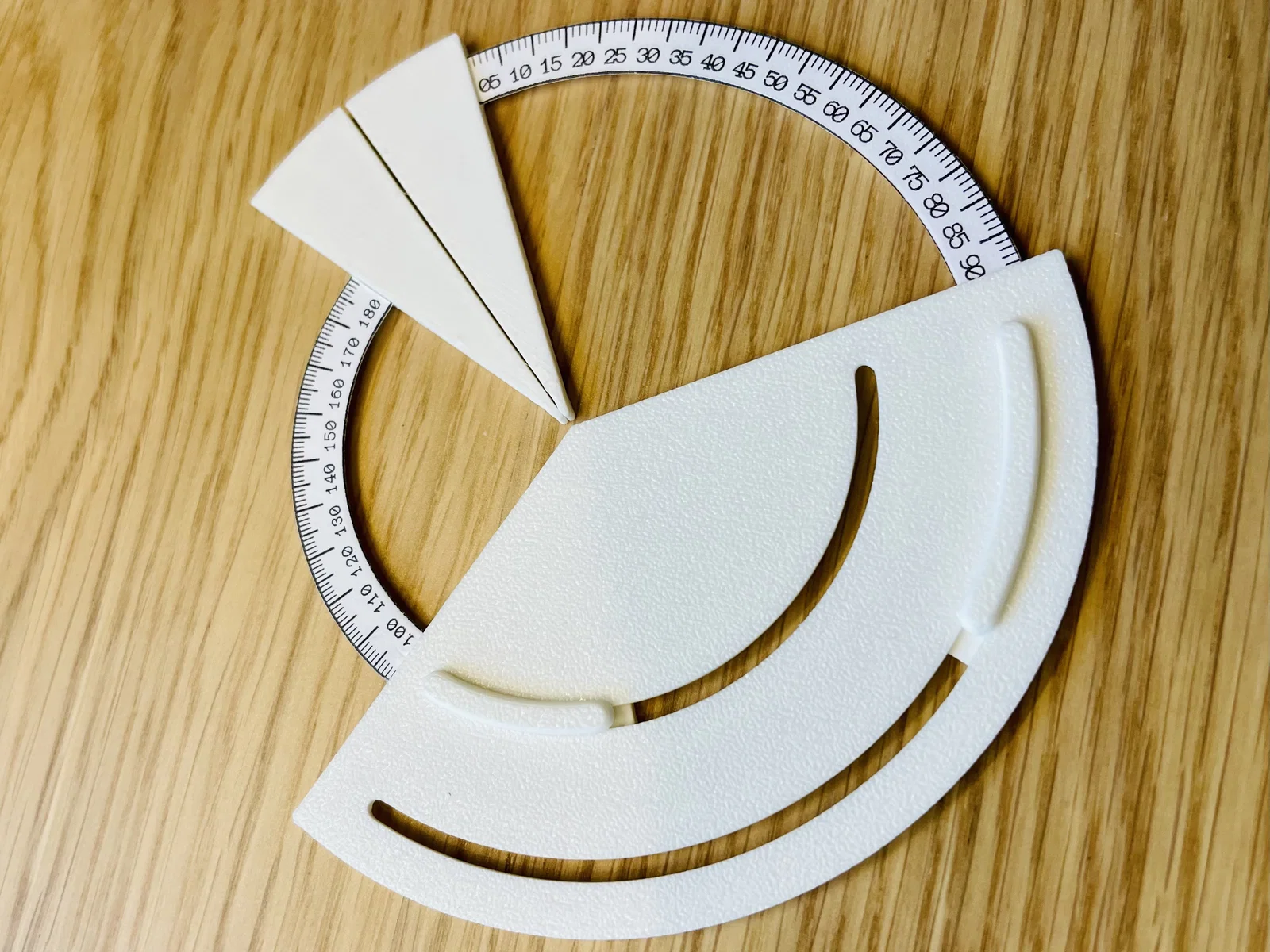

Bước 5. Trượt chi tiết slider vào thân chính (main body) sao cho bạn nhìn thấy khe (slot) trên slider thông qua khe trên thân. Làm tương tự cho tay nhỏ.

Bước 6. Luồn Handle vào khe xuyên qua cả hai chi tiết, lặp lại cho tay nhỏ. Nếu cần thì chấm một ít keo từ phía sau. Vậy là xong!

Thiết lập in (Print Setting)

Layer Height 0.16mm
15% Infill
No Brims
No Supports

Hậu xử lý (Post Processing)

Bạn có thể (không bắt buộc) dùng deburring tool hoặc dao X-ACTO để gọt cho phẳng/đều các mặt đáy của thân và slider, giúp trượt mượt hơn.

Mẫu này được thiết kế theo đơn vị MM, nên nếu trong slicer nó bị quá nhỏ thì hãy scale lên 1000%

Mẫu này đang được duy trì/cập nhật thường xuyên.
