Ê-tô nhỏ (Small Vise) in 3D

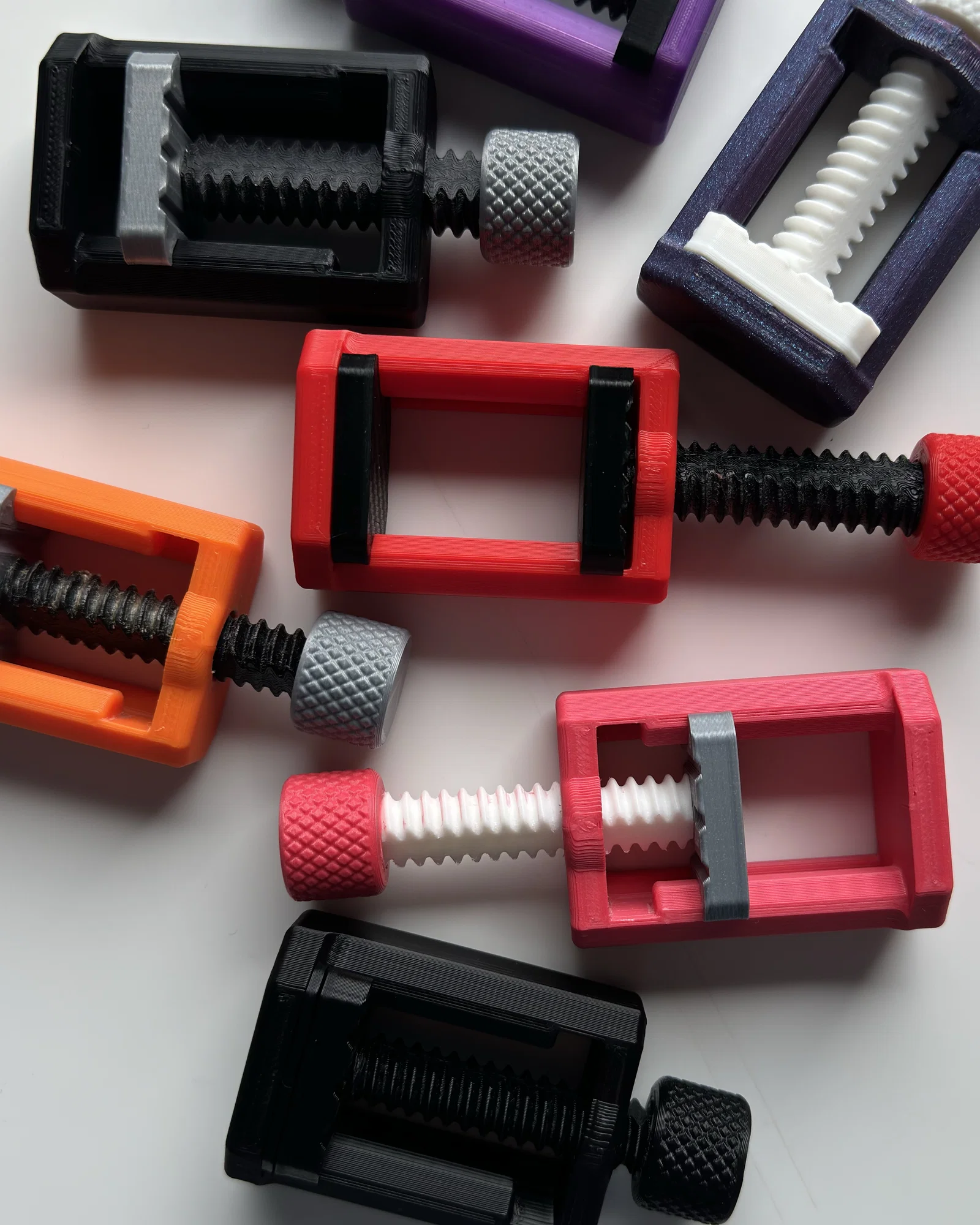

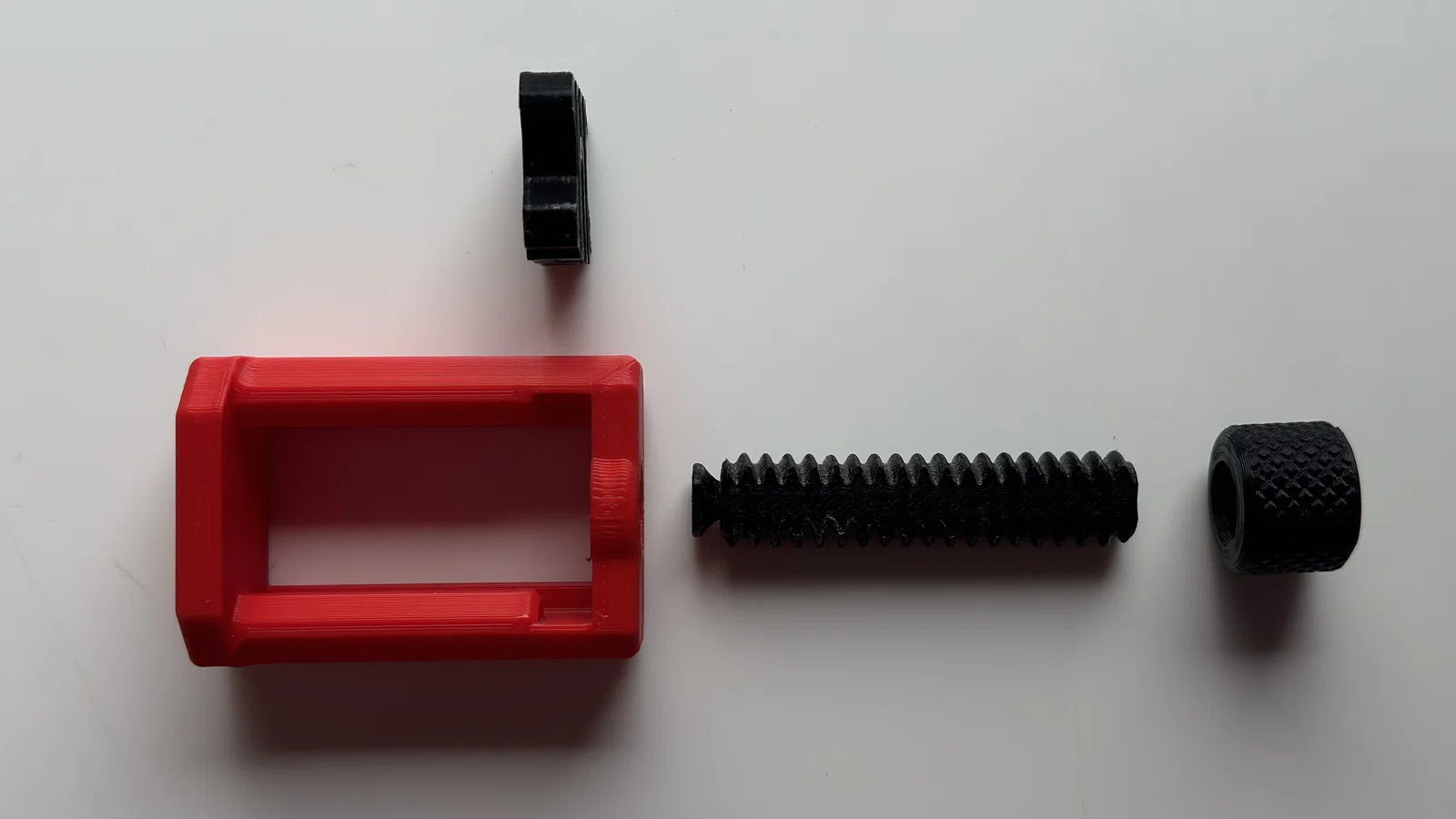

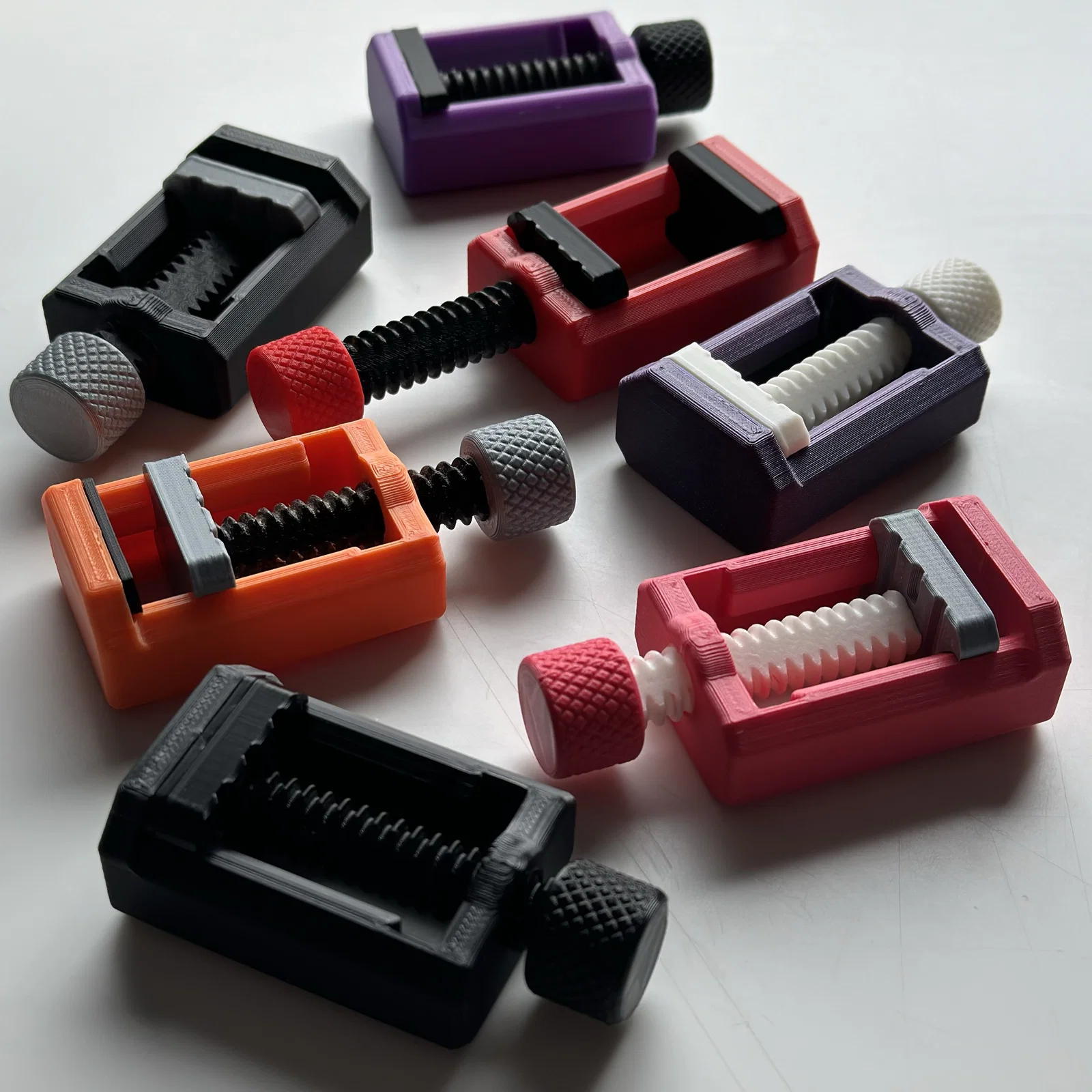

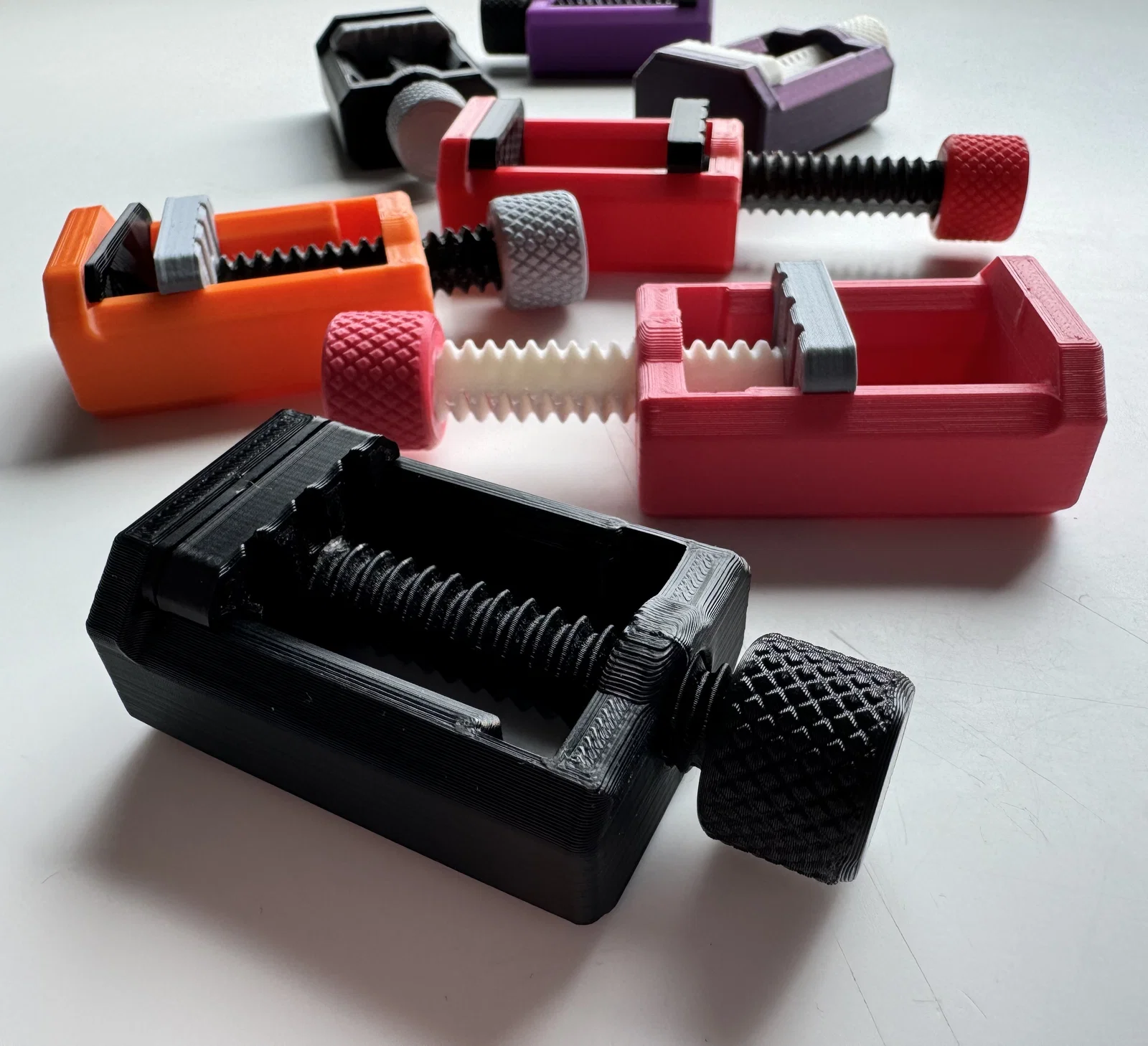

Mình làm cái ê-tô nhỏ này để kẹp mấy món linh tinh như giữ linh kiện nhỏ hoặc ép mấy thứ nhỏ lại với nhau. Đây là bản in nhanh, nhỏ gọn gồm 4 phần, tổng nặng khoảng 24 gram khi in với 3 walls và 30% infill. Mình có thể in xong toàn bộ phần cần thiết trong khoảng 2 tiếng, mà còn dùng máy CR10 cũ nữa.

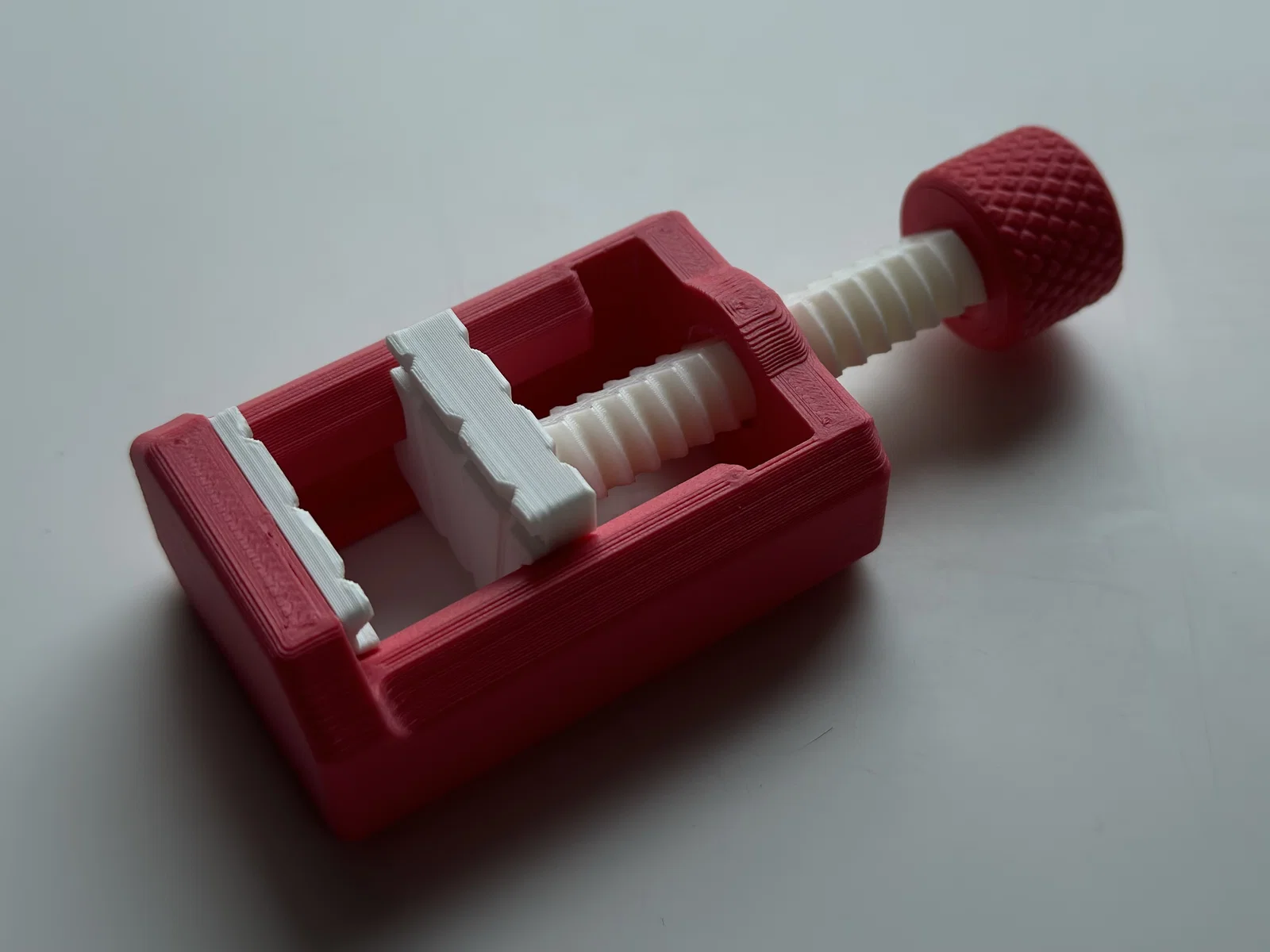

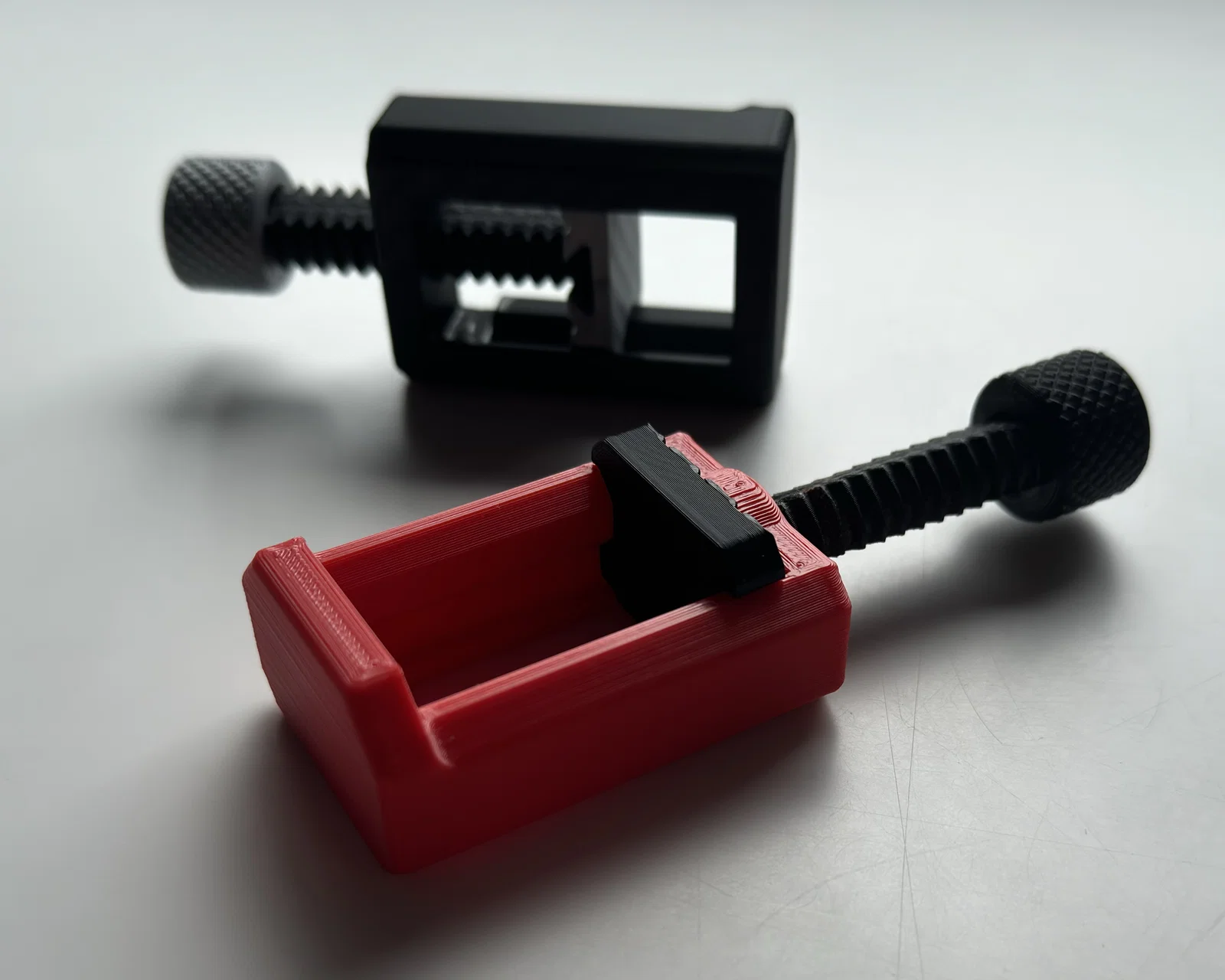

Cái ê-tô này kích thước 58mm Dài x 40mm Rộng x 25mm Cao, tuy nhiên cây Threaded Rod sẽ thò ra thêm khoảng 15mm theo chiều dài của món. So với kích thước thì hành trình kẹp khá rộng, có thể mở ngàm tới 39mm (còn 36mm nếu dùng Optional Jaw Plate). Bề rộng bên trong của ê-tô là 22mm. Thiết kế tối ưu cho 3D printing: chỉ có overhang 45 độ, không cần support, không cần brim/raft (trừ khi bạn bị vấn đề bám bàn in), và Threaded Rod được in nằm ngang để ren chắc hơn, ít bị shear. Phần Threaded Rod có kèm một brim nhỏ tích hợp để giữ cái núm nhỏ đúng vị trí. Brim này bóc ra được và có thể làm sạch bằng dao hoặc giấy nhám.

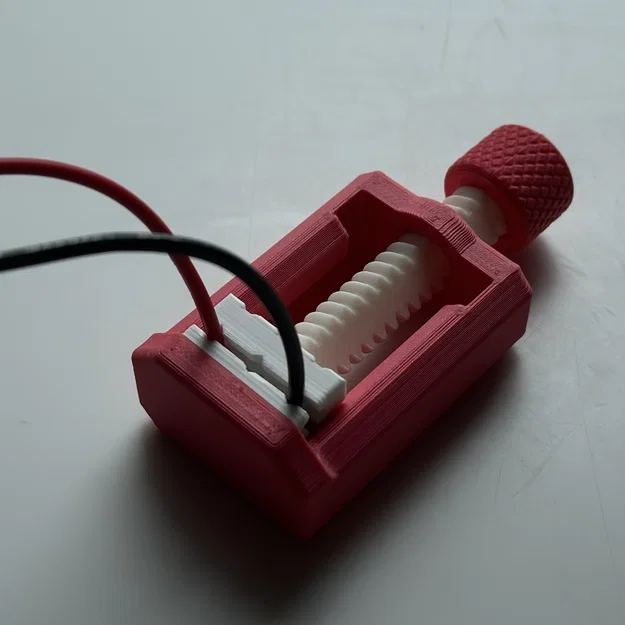

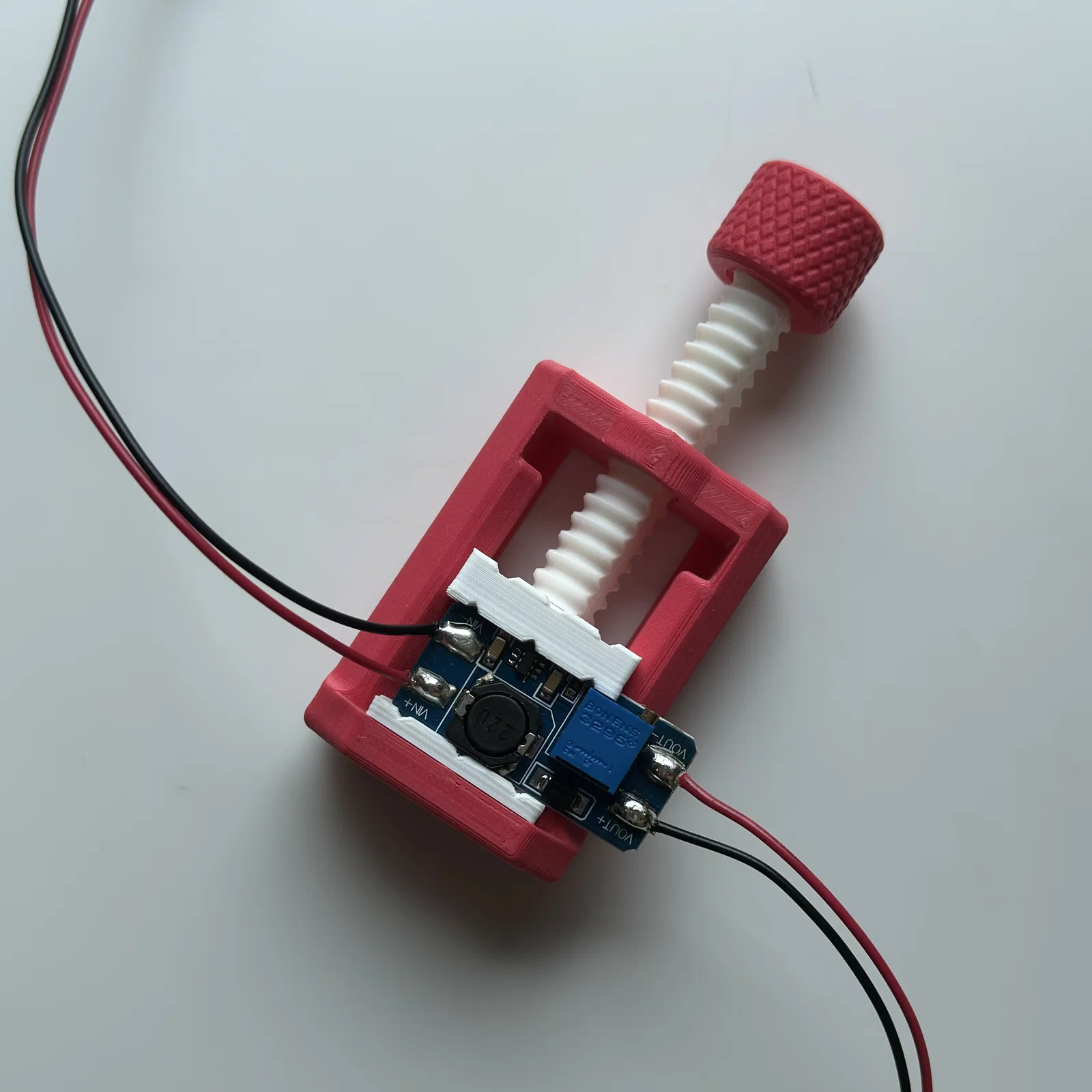

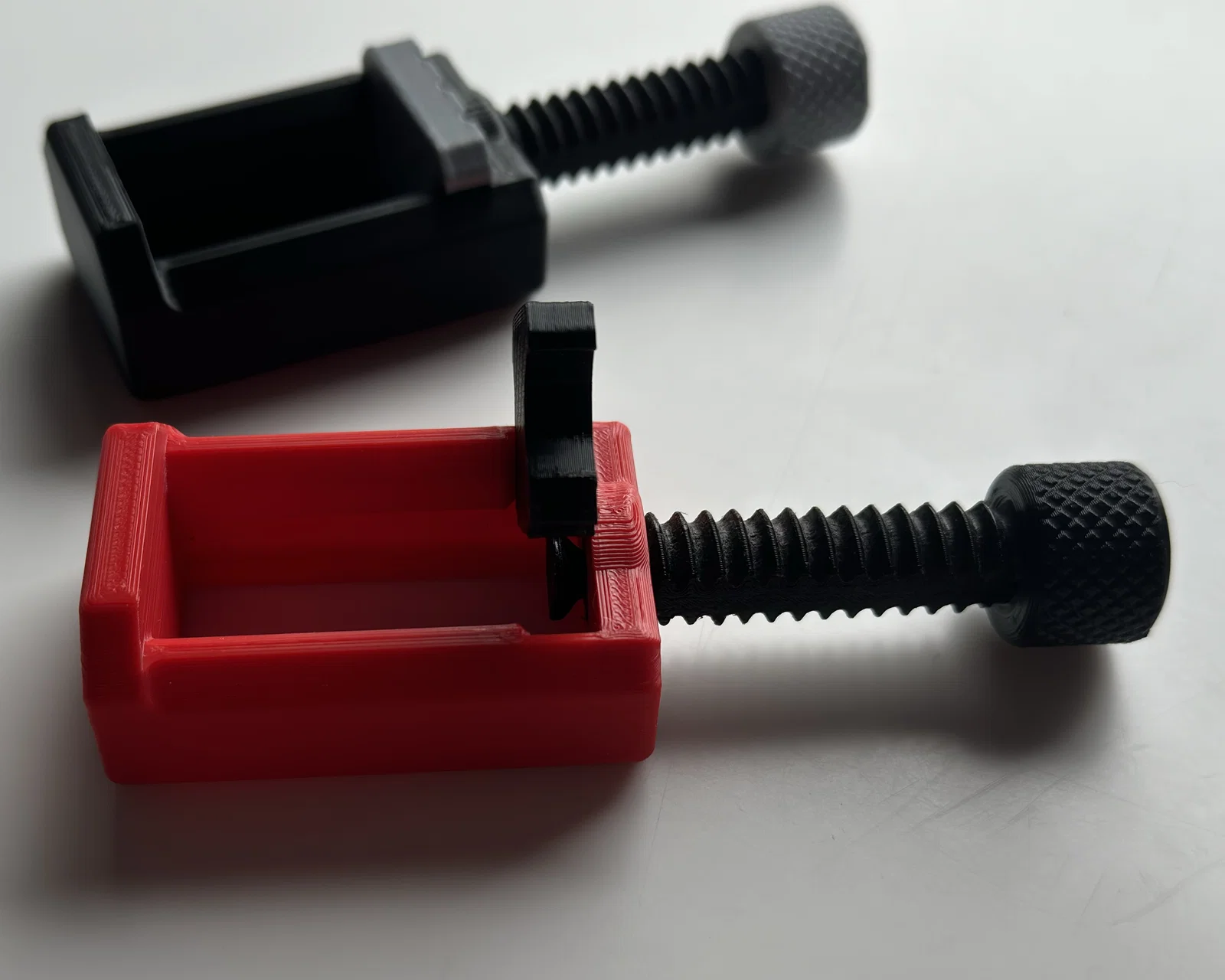

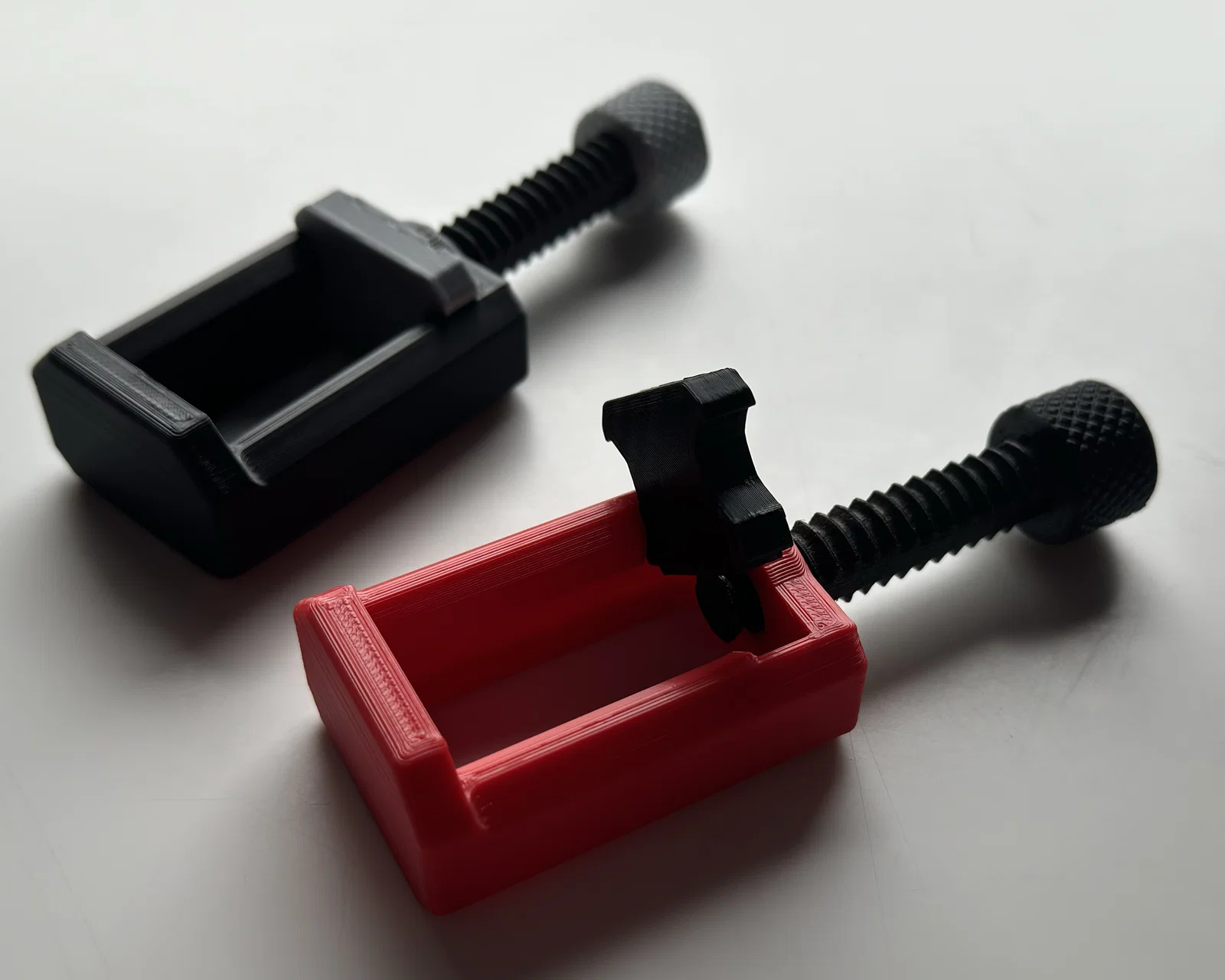

Với bạn nào định dùng cái Little Vise này để kẹp mạch điện tử nhỏ và dây, thì có bản Electronic Sliding Jaw và Electronic Jaw Plate. Bạn có thể in mấy cái này thay cho Sliding Jaw và (Optional) Jaw Plate. Các bản này có 3 rãnh để dựng/giữ dây thẳng đứng và một rãnh khuyết để giữ circuit board cho chắc. Những file này cũng không cần support, nhưng có brim tích hợp và có thể gỡ bằng dao hoặc kềm bấm.

Phần Knurled Grip được thiết kế để lắp khít nhằm giữ chắc không tuột. Nếu bị lỏng, bạn có thể làm vài cách: dán keo, làm nóng rồi vặn chặt, dùng bút 3D để “hàn” các phần lại, nói chung cách nào cũng được. Ngược lại, nếu Knurled Grip bị chặt quá thì có bản Looser Knurled Grip với ren nới nhẹ (đường ren lớn hơn chút).

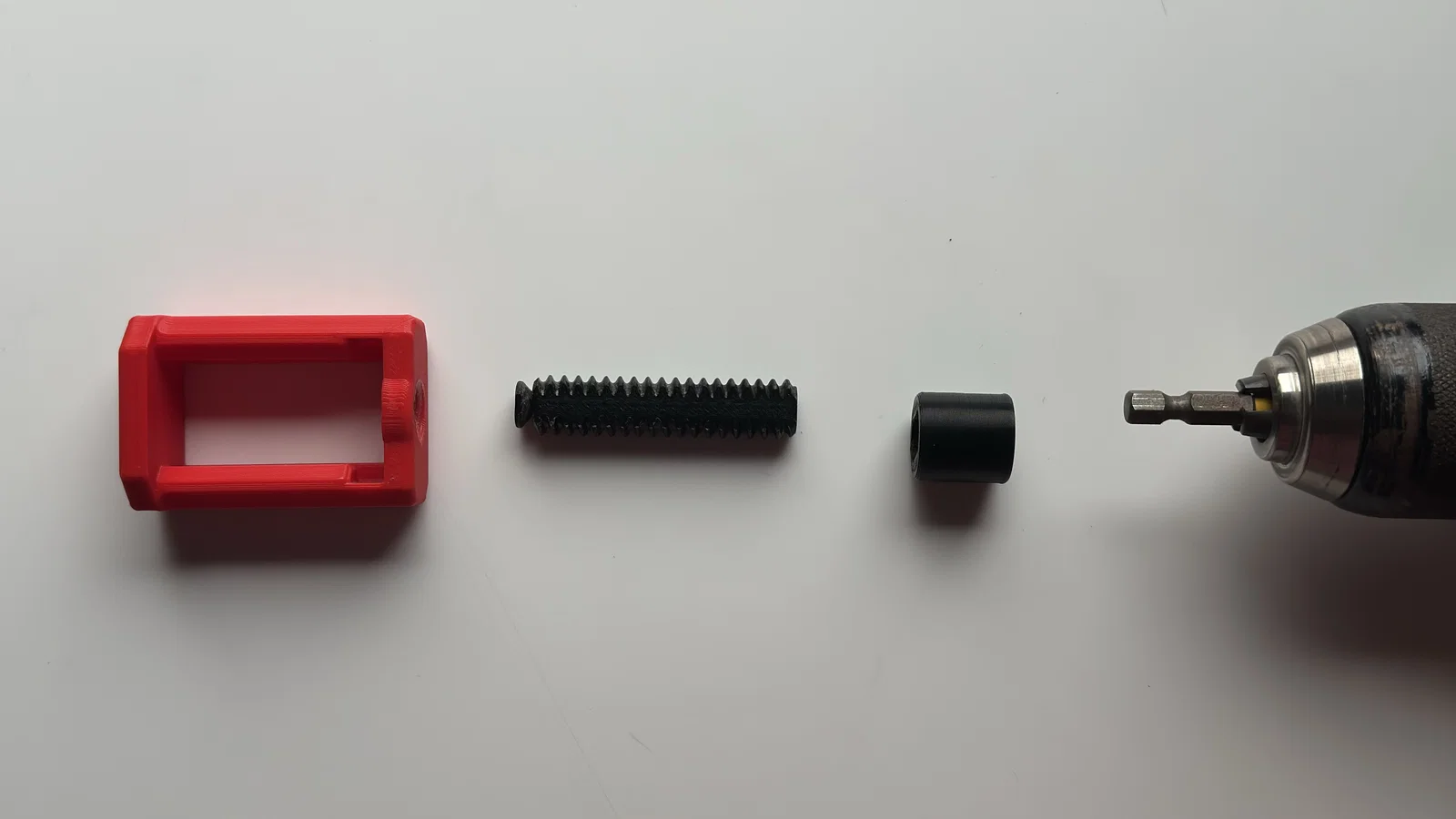

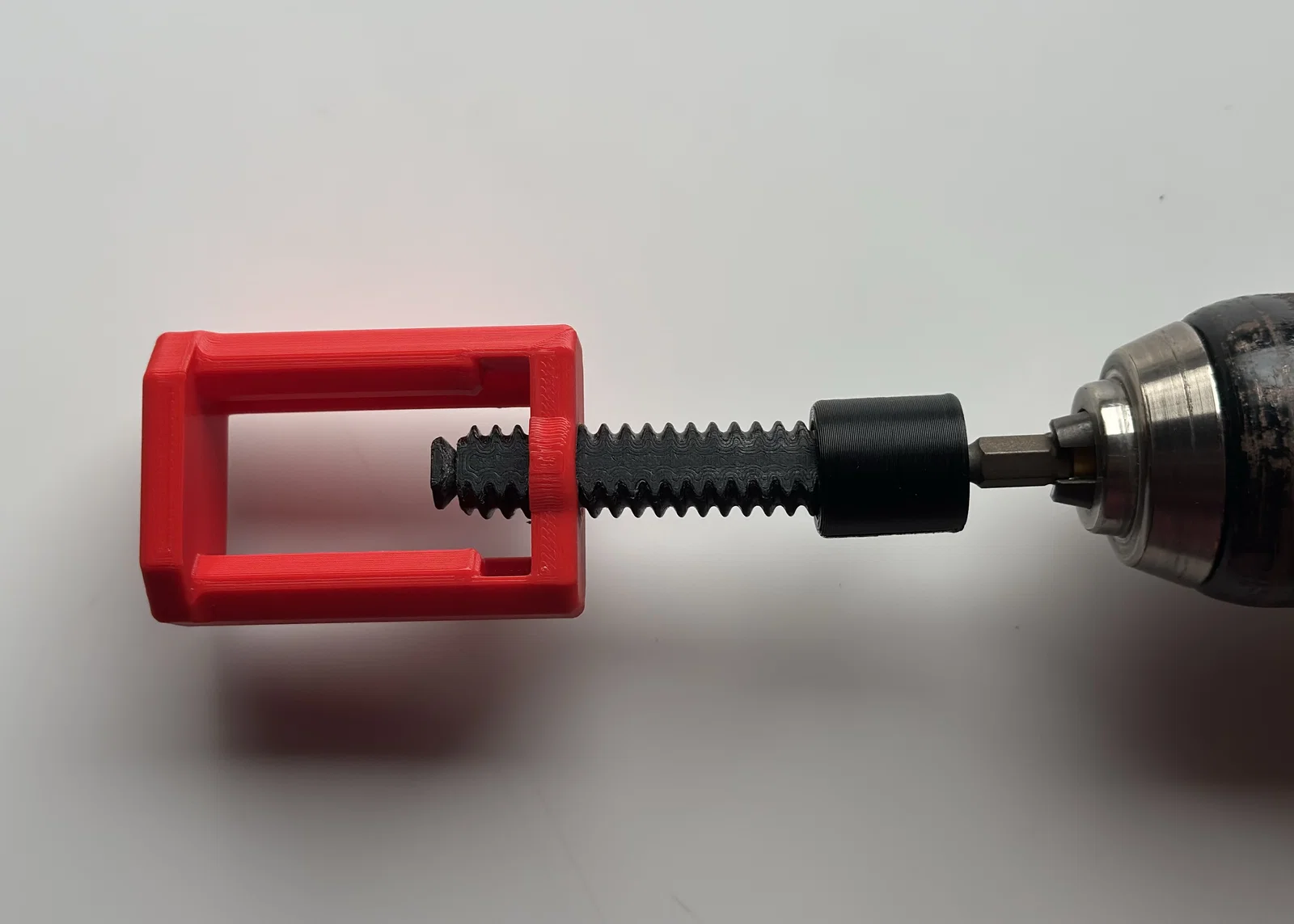

Các phần nên trượt/move mượt ngay khi vừa in xong. Tuy vậy máy in của mình không phải hoàn hảo nên đôi lúc ra vài chi tiết chưa đạt. Gặp trường hợp ren quá khít thì xử lý hơi bực, vì phải mất thời gian để nó rơ ra. Nên mình làm thêm cái Drill Driver để nới lỏng nhanh hơn. Bản in này cũng không cần support. Drill Driver dùng đầu 1/4 inch hex, nghĩa là bạn có thể dùng hầu như mọi loại hex bit tiêu chuẩn (gắn ngược). Cho Threaded Rod chạy tới lui khoảng một phút hoặc tùy cần để làm ren trơn hơn. Đừng chạy nhanh quá, vì có thể làm nhựa nóng lên nhiều, làm hư ren hoặc phá ren luôn. Lưu ý là cái ê-tô này không thiết kế để chạy bằng máy khoan; Drill Driver chỉ để nới lỏng khi cần thôi. Cẩn thận nha!

Nếu bạn có Makes thì cho mình xem với, và cứ thoải mái góp ý về thiết kế hoặc báo nếu bạn gặp vấn đề gì.
