Bệ xoay universal cho Garden Wind Spinner, không cần support

Mình có gì ở đây:

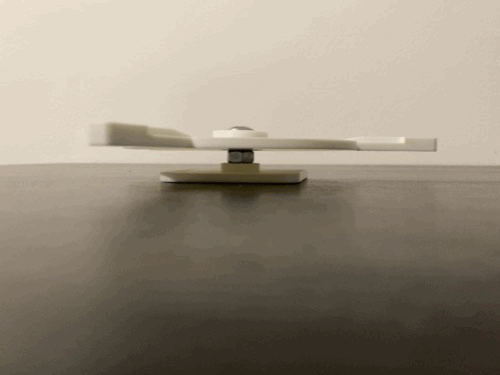

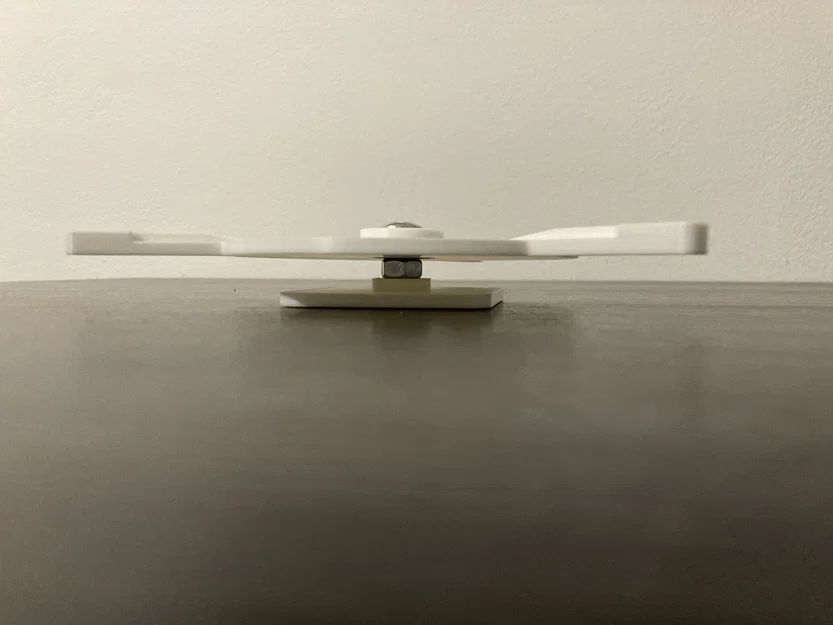

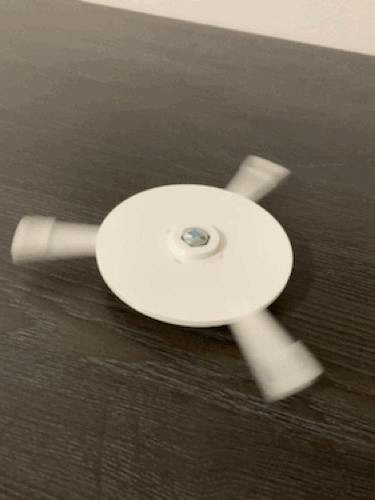

Model này là một bệ xoay (rotating platform) dạng universal, được chỉnh sửa từ một thiết kế trước đó. Nó gồm phần đỉnh xoay dùng cho bearing tiêu chuẩn kích thước 8x22x7 mm và phần đế dưới cho ê-cu 13 mm. Có 2 phiên bản đế dưới: một bản để bắt vít/cố định bằng ốc, và một bản để gắn bằng nam châm, ví dụ dán lên bệ cửa sổ. Các file đã được tối ưu để in dễ dàng không cần support, mọi chỗ không có điểm tựa đều được thiết kế để slicer và máy in xử lý bằng bridge.

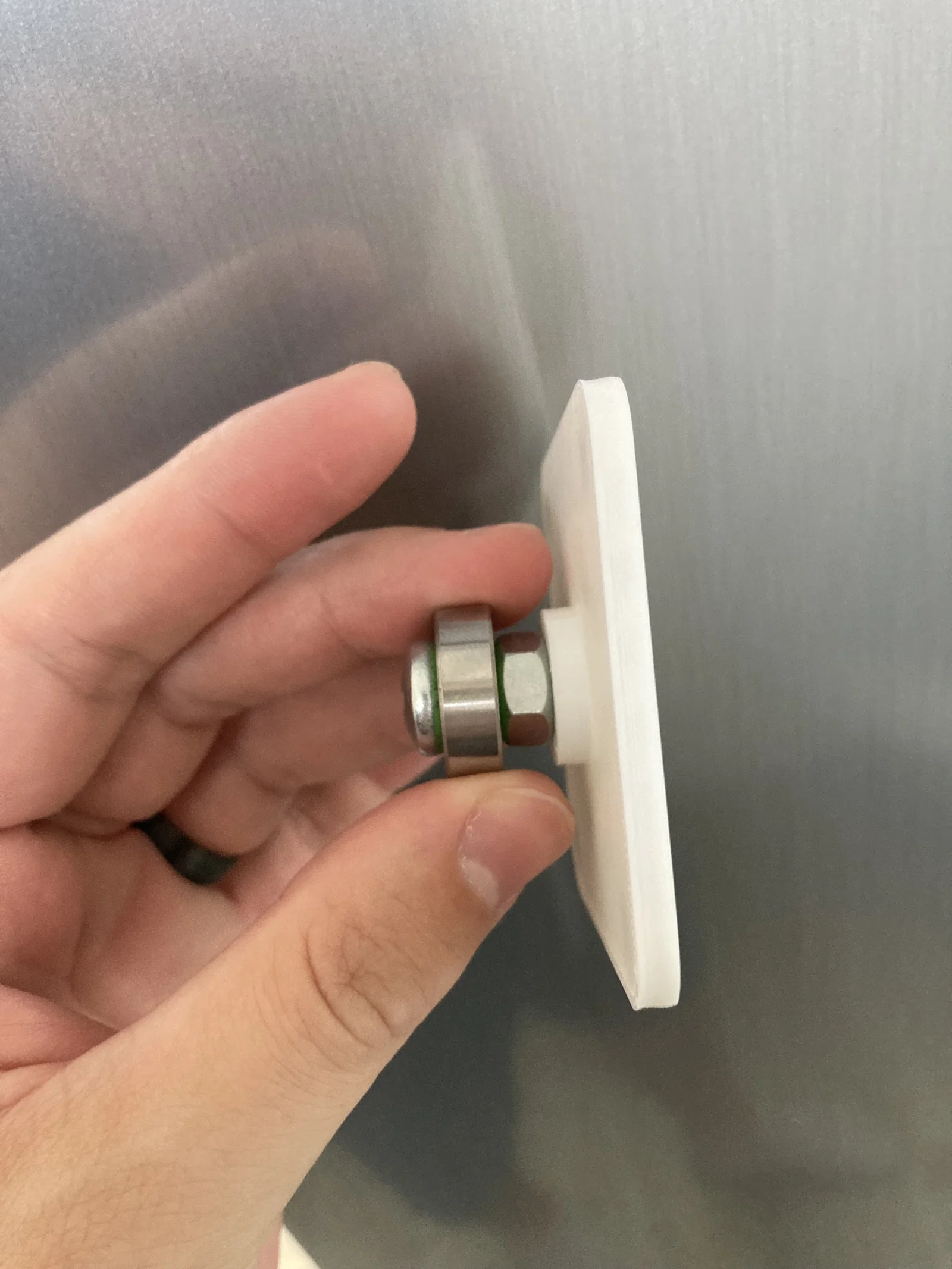

• Phần đỉnh xoay cho bearing tiêu chuẩn: kích thước 8x22x7 mm
• Phần đế dưới cho ê-cu 13 mm

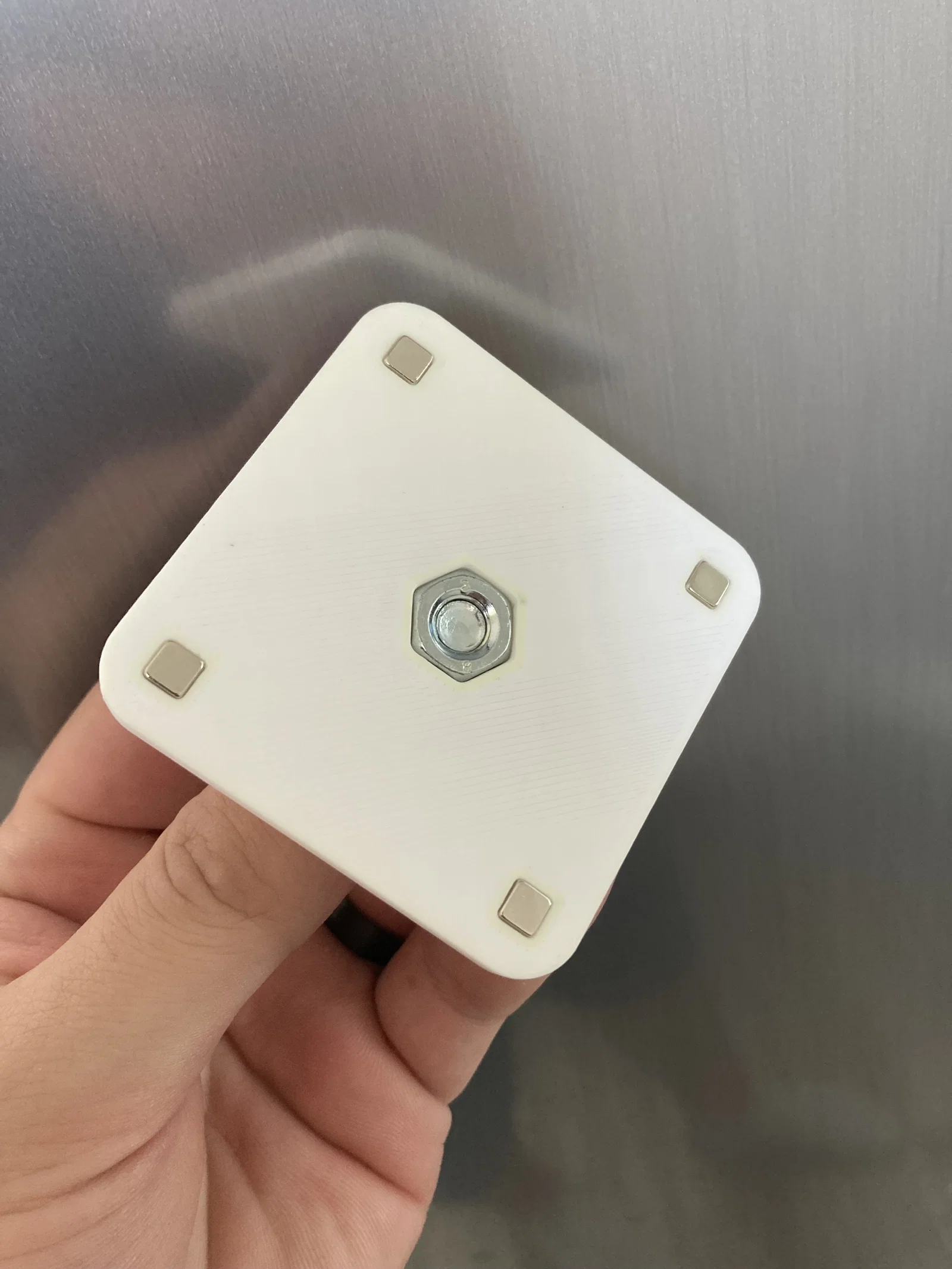

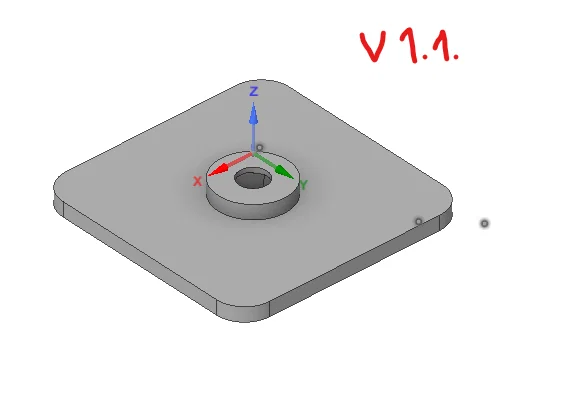

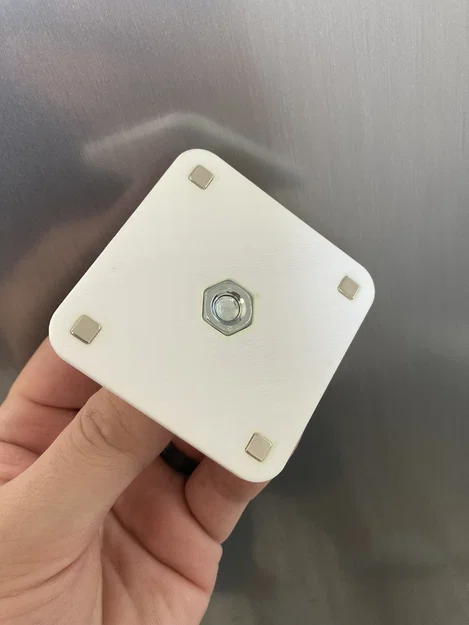

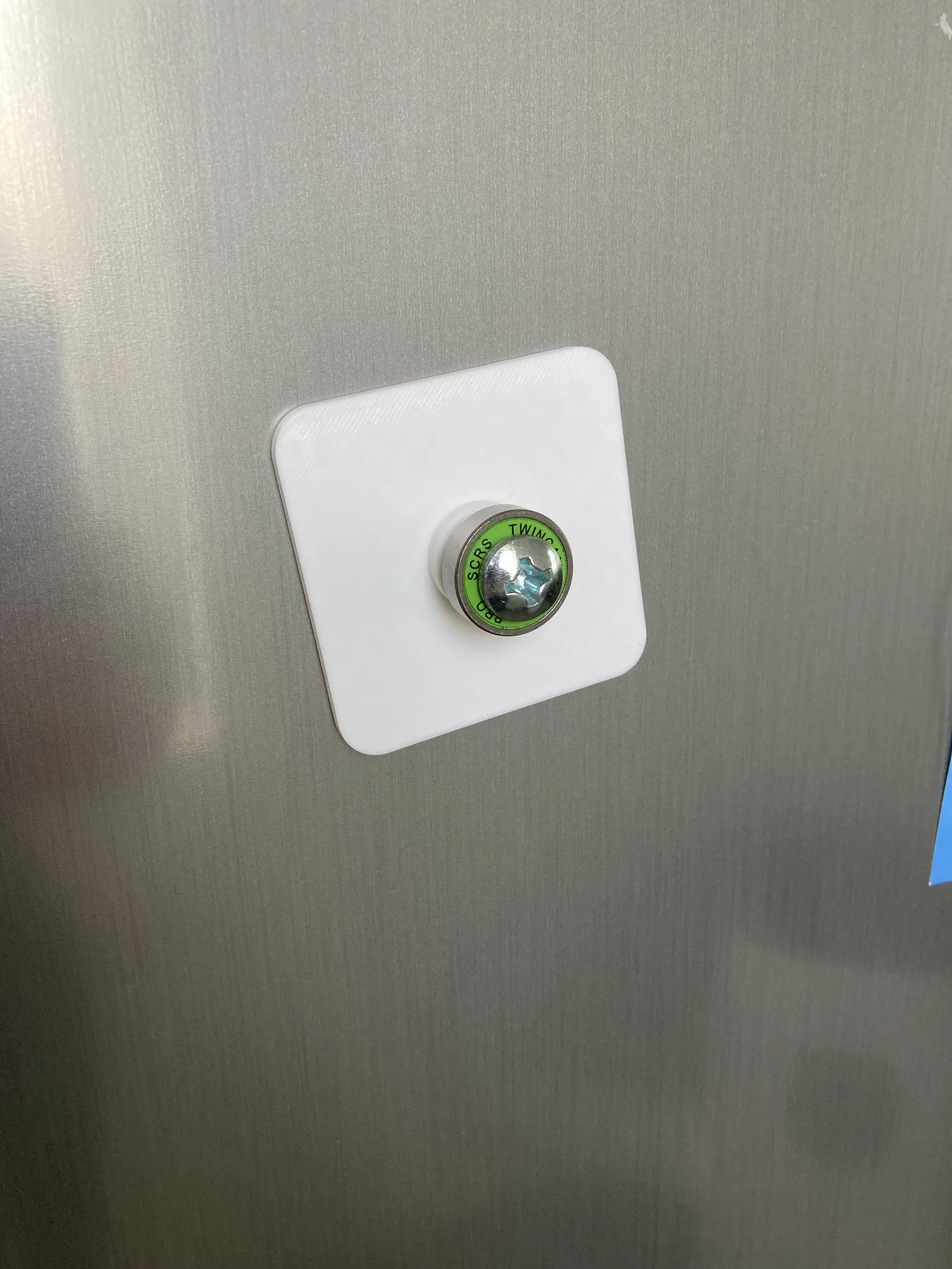

• 2 phiên bản đế dưới: một bản bắt vít và một bản gắn nam châm (ví dụ lên bệ cửa sổ).

Bạn cần chuẩn bị gì?

Vật liệu bạn sẽ cần:

• Nam châm 5x5x2,5mm (cho bản đế nam châm)
• Keo dán

In như thế nào?

• Model đã được tối ưu theo mọi hướng để in đơn giản nhất.
• Không cần support.
• Mình không có khuyến nghị cố định về số perimeters hay infill. Bạn cân nhắc kiểu này: nếu dự tính gắn vật nặng hơn ở phần đầu các cánh, thì phần xoay nên in nhiều perimeters hơn (3+ và infill 15%+).

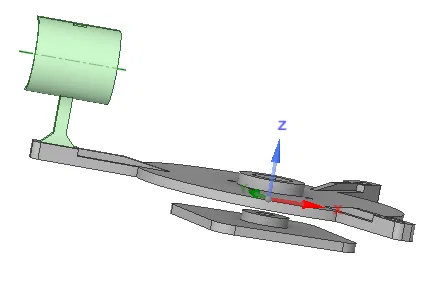

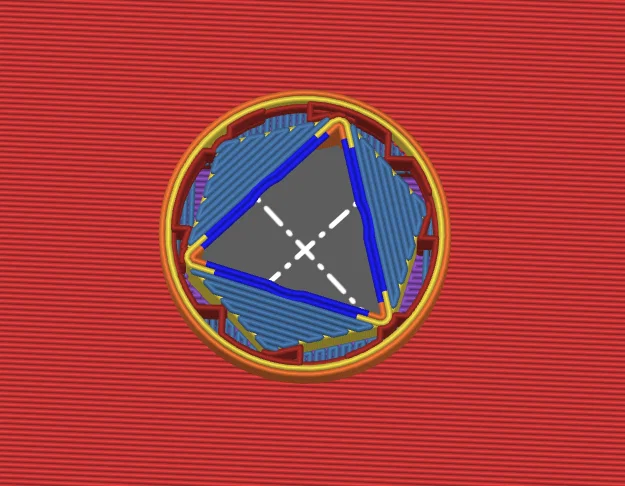

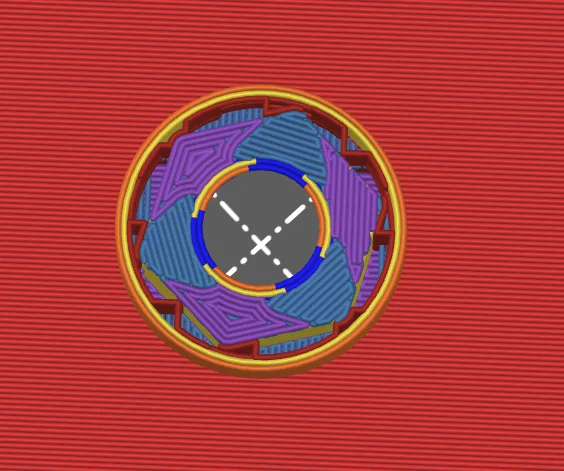

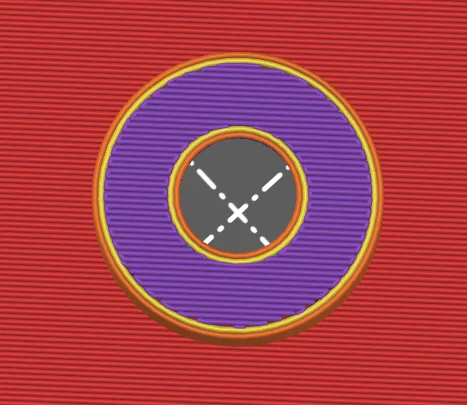

• Tất cả phần không có điểm tựa đều được dựng để slicer và máy in xử lý chỉ bằng bridge — như minh hoạ bên dưới:

Tuỳ biến model theo ý bạn như sao?

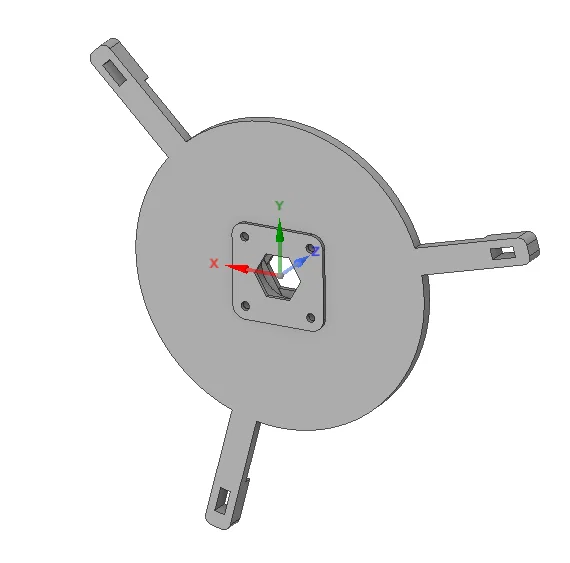

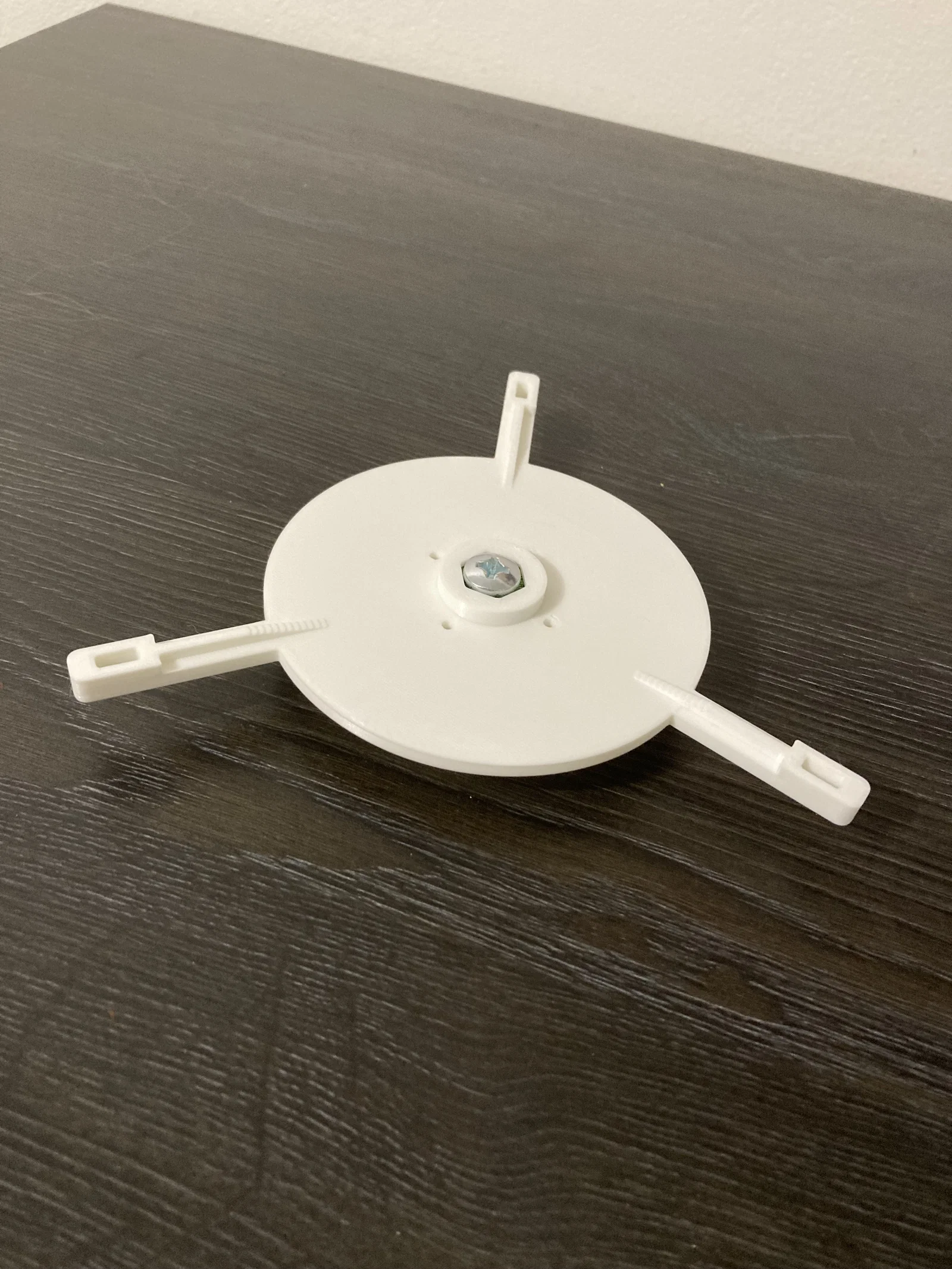

• Mỗi cánh có một lỗ chữ nhật đã gia cường để bạn luồn/phối các phần trang trí ở đầu cánh. Tha hồ sáng tạo, bạn muốn cắm thêm mấy cái chong chóng khác vô cũng được :).

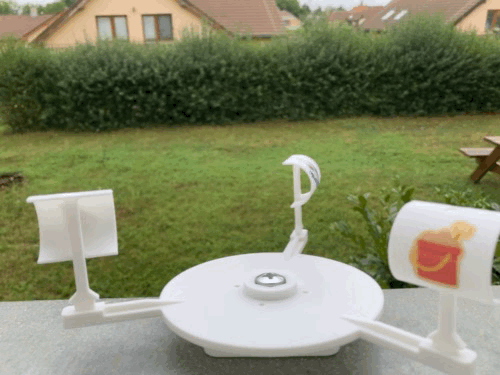

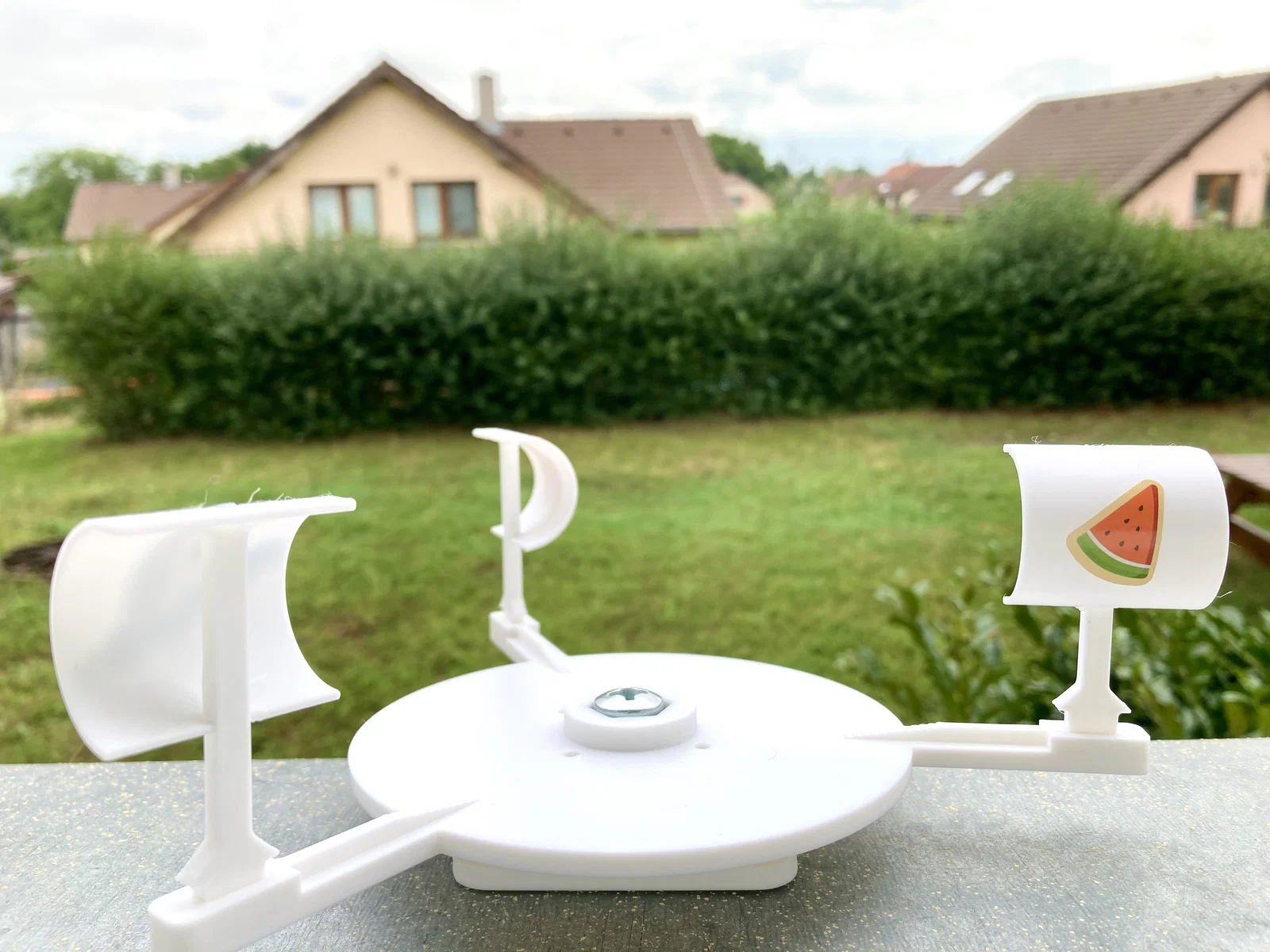

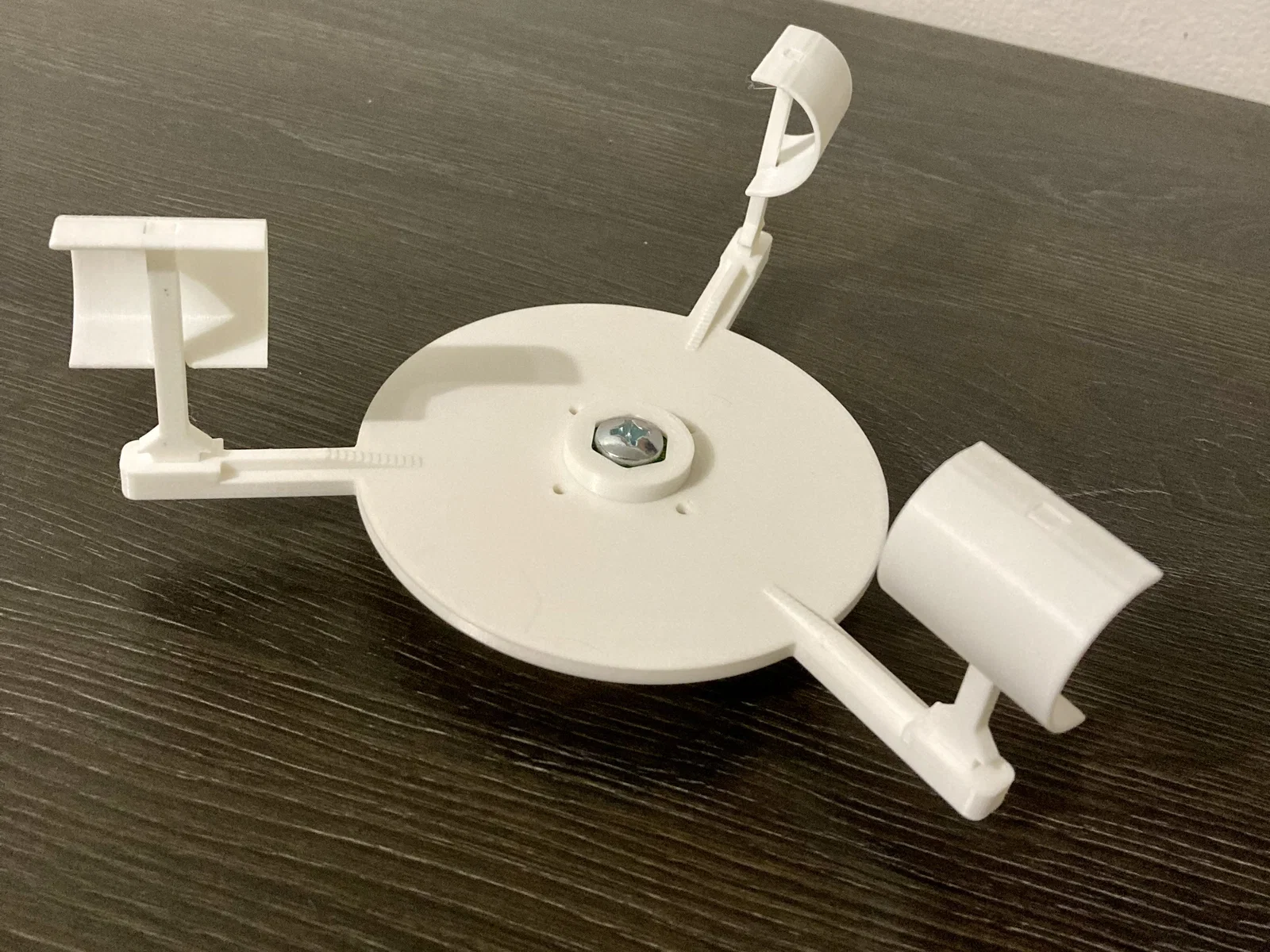

• Để minh hoạ, mình cũng thêm vài cột đơn giản kèm “buồm” để khi có gió thì nó quay nhìn đã hơn.

What do we have here:

Model này là một bệ xoay (rotating platform) dạng universal, được chỉnh sửa từ một thiết kế trước đó. Nó gồm phần đỉnh xoay dùng cho bearing tiêu chuẩn kích thước 8x22x7 mm và phần đế dưới cho ê-cu 13 mm. Có 2 phiên bản đế dưới: một bản để bắt vít/cố định bằng ốc, và một bản để gắn bằng nam châm, ví dụ dán lên bệ cửa sổ. Các file đã được tối ưu để in dễ dàng không cần support, mọi chỗ không có điểm tựa đều được thiết kế để slicer và máy in xử lý bằng bridge.

• Phần đỉnh xoay cho bearing tiêu chuẩn: kích thước 8x22x7 mm
• Phần đế dưới cho ê-cu 13 mm
• 2 phiên bản đế dưới: một bản bắt vít và một bản gắn nam châm (ví dụ lên bệ cửa sổ).

What will you need?

Vật liệu bạn sẽ cần:

• Nam châm 5x5x2,5mm (chỉ dành cho bản đế nam châm)
• Keo dán


How to print?

• Model đã được tối ưu theo mọi hướng để in đơn giản nhất.
• Không cần support.
• Mình không có khuyến nghị cố định về số perimeters hay infill. Bạn cân nhắc kiểu này: nếu dự tính gắn vật nặng hơn ở phần đầu các cánh, thì phần xoay nên in nhiều perimeters hơn (3+ và infill 15%+).
• Tất cả phần không có điểm tựa đều được dựng để slicer và máy in xử lý chỉ bằng bridge, như hình bên dưới:

How to customize the model for yourself?

Mỗi cánh có một lỗ chữ nhật đã gia cường để bạn luồn/phối các phần trang trí ở đầu cánh. Tha hồ sáng tạo, bạn muốn gắn thêm mấy cái wind turbine khác vô cũng được :).
Để minh hoạ, mình cũng thêm vài cột đơn giản kèm “buồm” để khi có gió thì nó quay ngon lành.
