Case Heltec Wireless Tracker cho Meshtastic

**Bạn có thể mua case này và các mẫu khác đã được in sẵn:**

Khách hàng ở Mỹ có thể mua từ QuantumShadow3D
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng UK/EU có thể mua từ 3DChicken
(https://www.3dchicken.co.uk)

Các model này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi hoặc kiếm lợi từ các thiết kế của tôi khi chưa có sự cho phép rõ ràng từ tôi.

Ai quan tâm đến việc cấp phép (licensing) thiết kế này để bán theo dạng phi thương mại (tức là bán riêng tư) có thể nhắn cho tôi tại đây để trao đổi. Vui lòng tôn trọng các giới hạn của giấy phép Creative Commons mà tôi đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/), và tôi khuyến khích bất kỳ ai thấy thiết kế của tôi bị rao bán hãy liên hệ báo cho tôi.

Nói vậy rồi, giờ tới phần model…

Cập nhật 13 Apr 2024:

• Đã cập nhật gần như tất cả model:
  • Frame và nắp lưng giờ hỗ trợ pin cỡ 103665 (tương tự pack lipo MakerFocus 3000mAh)
  • Có nhiều tuỳ chọn độ dày cho nắp lưng

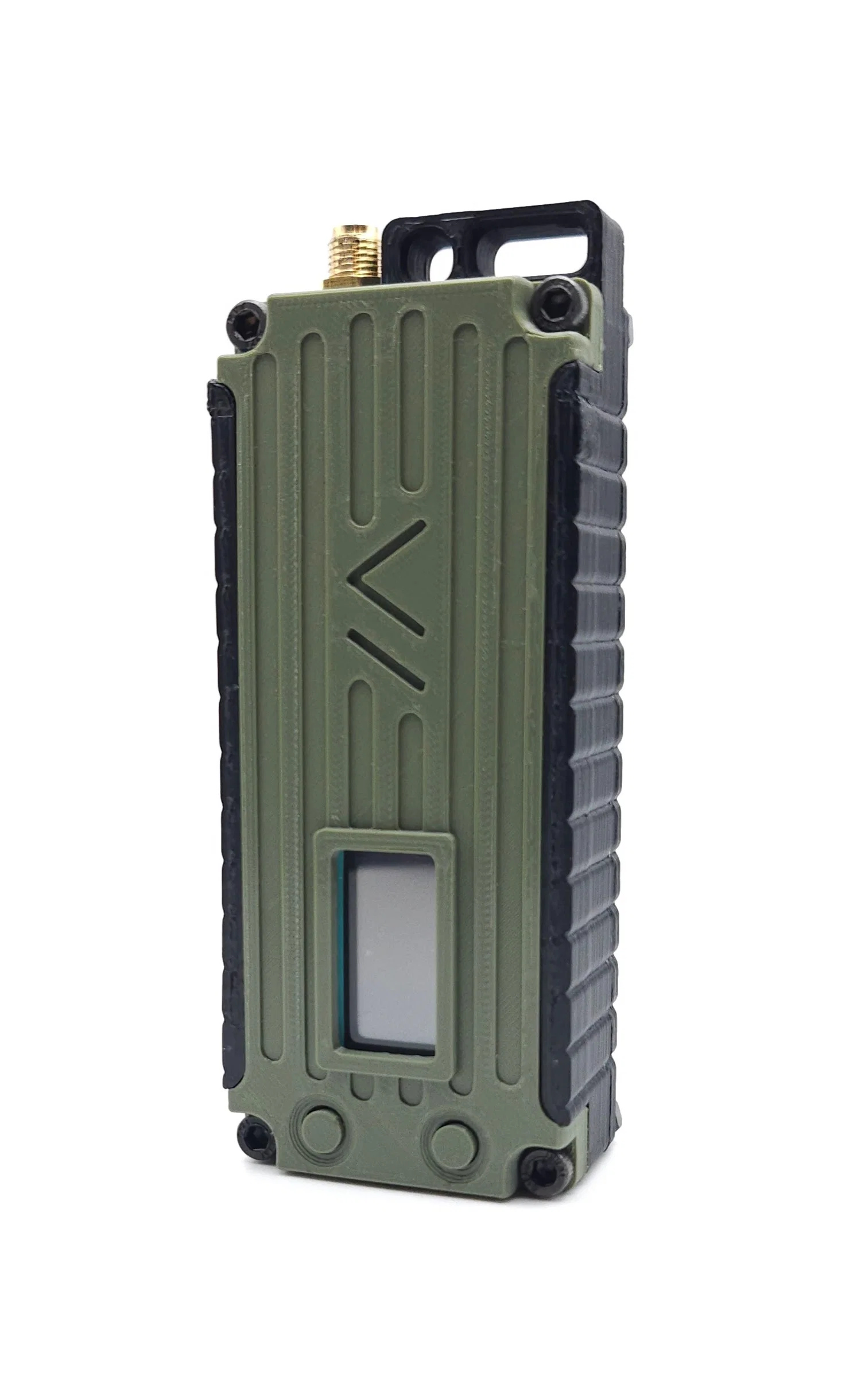

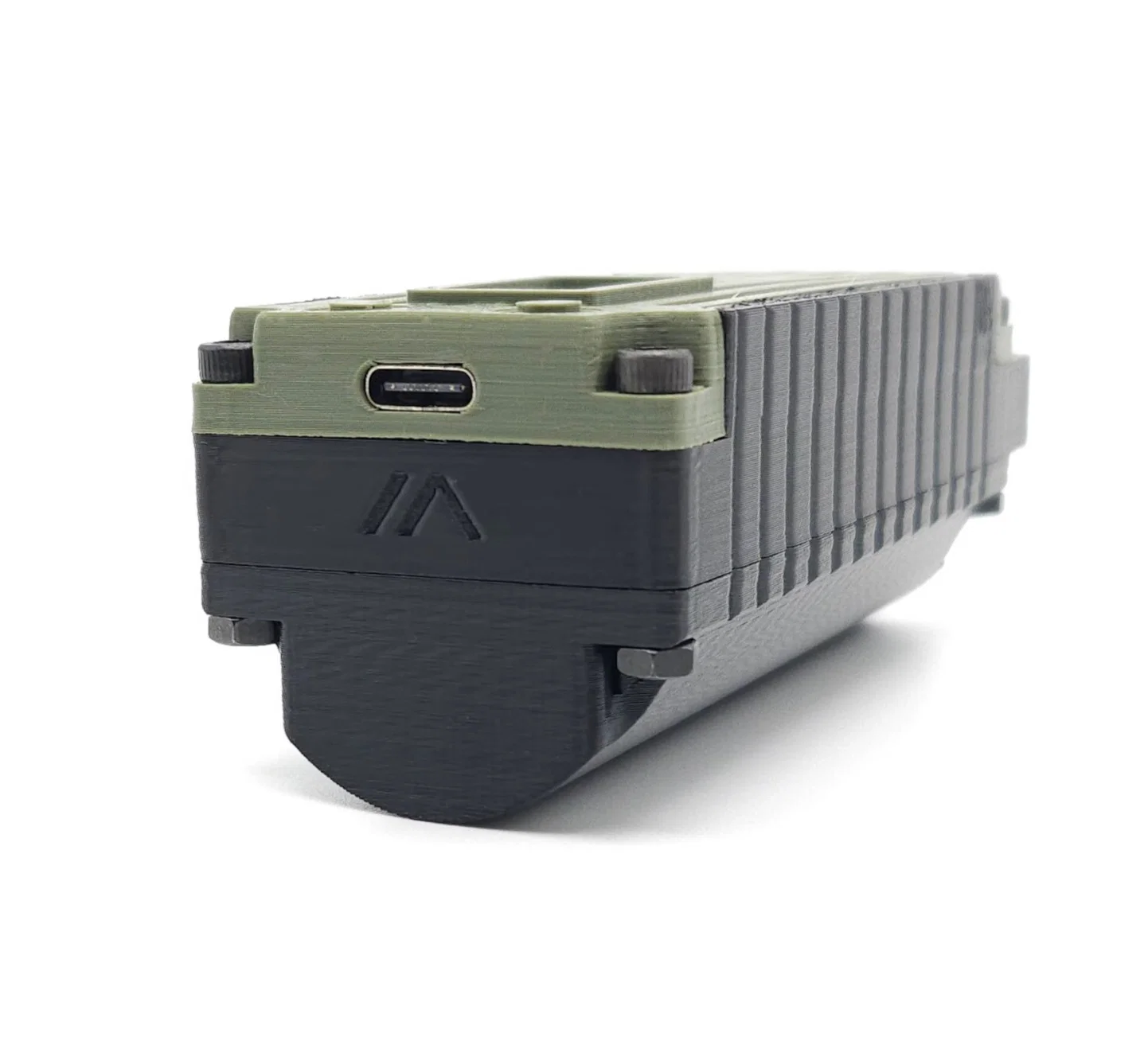

Đây là một bộ case cho board Heltec Wireless Tracker v1.0-1.1, thiết kế hướng tới dự án Meshtastic (https://meshtastic.org).

Cần 5 model để ráp thành một bộ case hoàn chỉnh, kèm theo ốc & đai ốc, và dây pigtail anten SMA (có sẵn kèm board Heltec); xem danh sách linh kiện bên dưới.

Phần cứng bắt buộc:

1. Bốn (4) vít M3x20mm socket head cap
2. Bốn (4) đai ốc M3
3. Pin: cell 18650 (khuyến nghị mạnh dùng loại có mạch bảo vệ để an toàn!) hoặc loại lithium polymer dẹt. Kích thước tối đa khoang pin lithium ion dẹt: 70mm x 28mm x 16mm (Dài x Rộng x Cao).

Phần cứng tuỳ chọn:

1. Công tắc trượt gắn panel 2 vị trí loại 3-pin để bật/tắt GPS và/hoặc nguồn: https://www.amazon.com/gp/product/B06XFXWLJP
2. Cửa sổ mica acrylic cắt laser (xem ghi chú bên dưới)

Các file model tối thiểu cần có:

1. Heltec-WT_front-
   +HOẶC+ Heltec-WT_front-noinsert- (nếu không dùng cửa sổ mica acrylic cắt laser)
2. Heltec-WT_back-

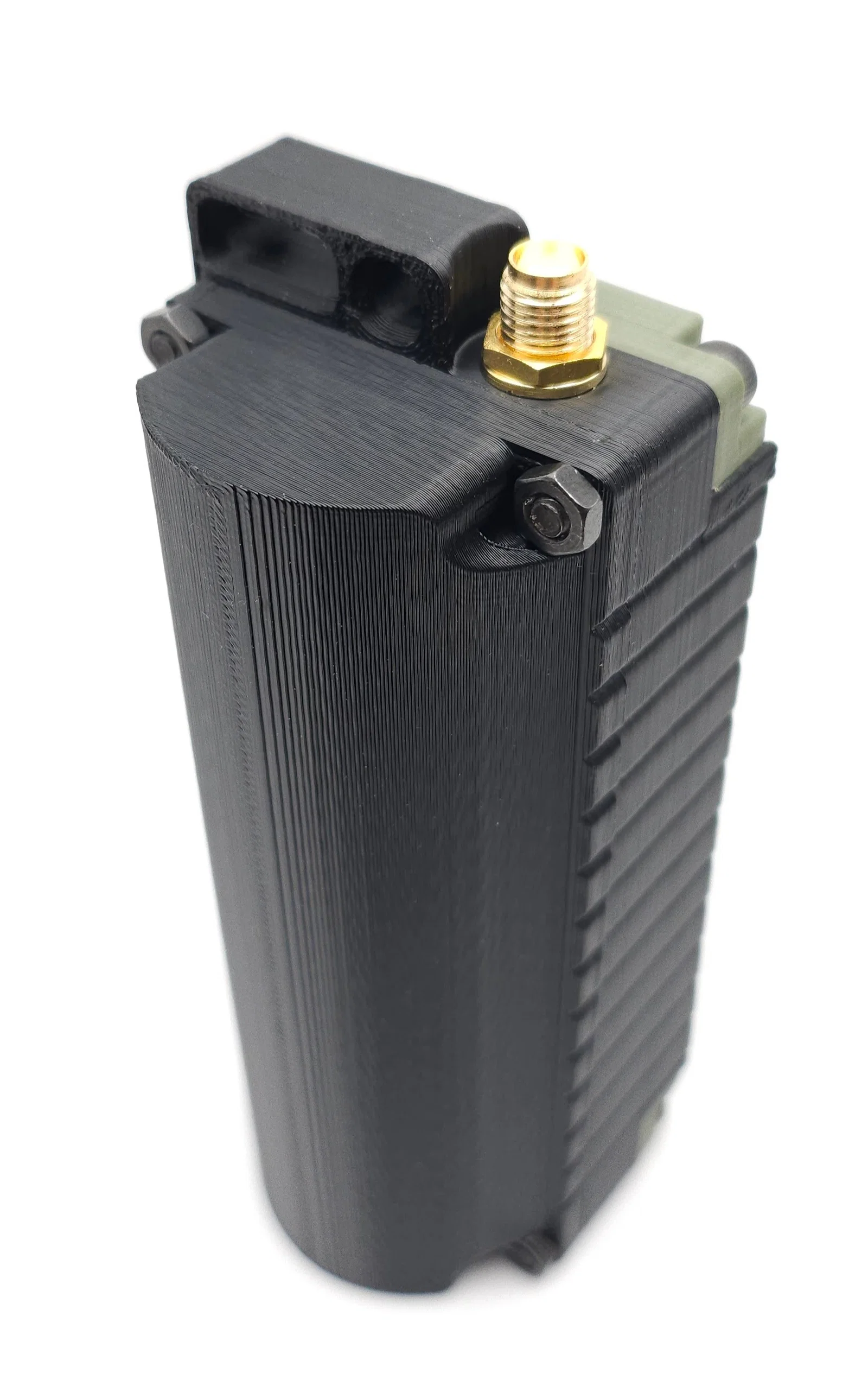

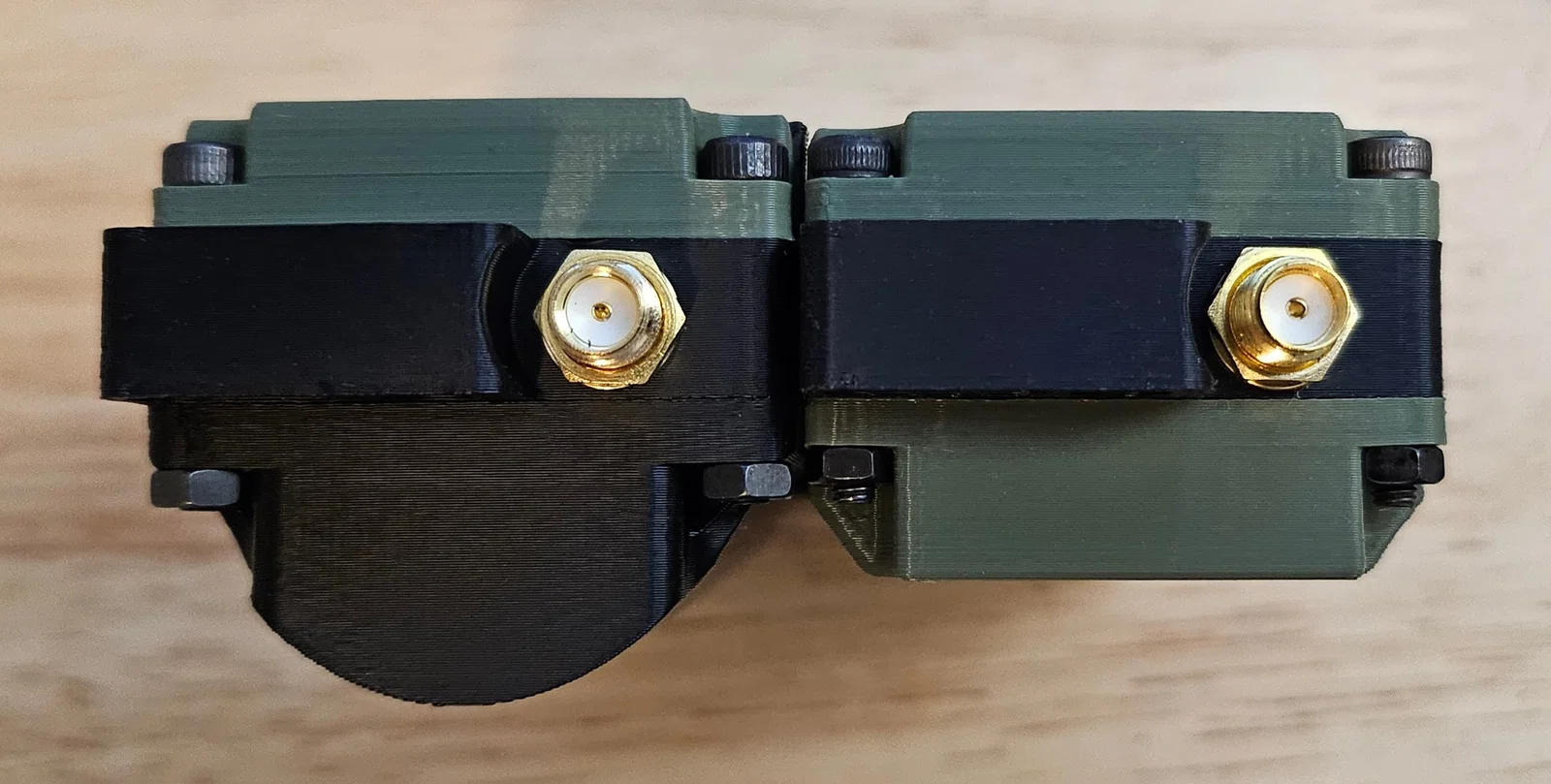

   +HOẶC+ Heltec-WT_back-18650-
3. Heltec-WT_frame-noheaders-noSwitch/Heltec-WT-frame-headers-GPSswitch/powerSwitch/powerSwitch-GPSswitch (nếu dùng board CÓ header pins đã hàn sẵn)
4. Heltec-WT_frame-noheaders-noSwitch/GPSswitch/powerSwitch/powerSwitch-GPSswitch (nếu dùng board KHÔNG có header pins đã hàn sẵn)
5. Heltec-WT_button- (cần 2 cái; khuyến nghị size medium)

Tôi cũng đã kèm file SVG cho cửa sổ mica acrylic cắt laser tuỳ chọn dùng acrylic 1mm hoặc 1.5mm. Nếu bạn muốn làm mà không có máy cắt laser thì tôi có bán trên shop Etsy của mình.
