Ốp kẹp bảo vệ coil/PCB cho Cartographer
Ốp dạng clip-on che và bảo vệ thermistor cùng capacitor trên coil PCB của đầu dò Cartographer, giúp giảm nguy cơ hư hỏng khi head crash hoặc khi PCB chạm vào bản in bị cong. Khuyên in ABS/ASA.
Mô tả

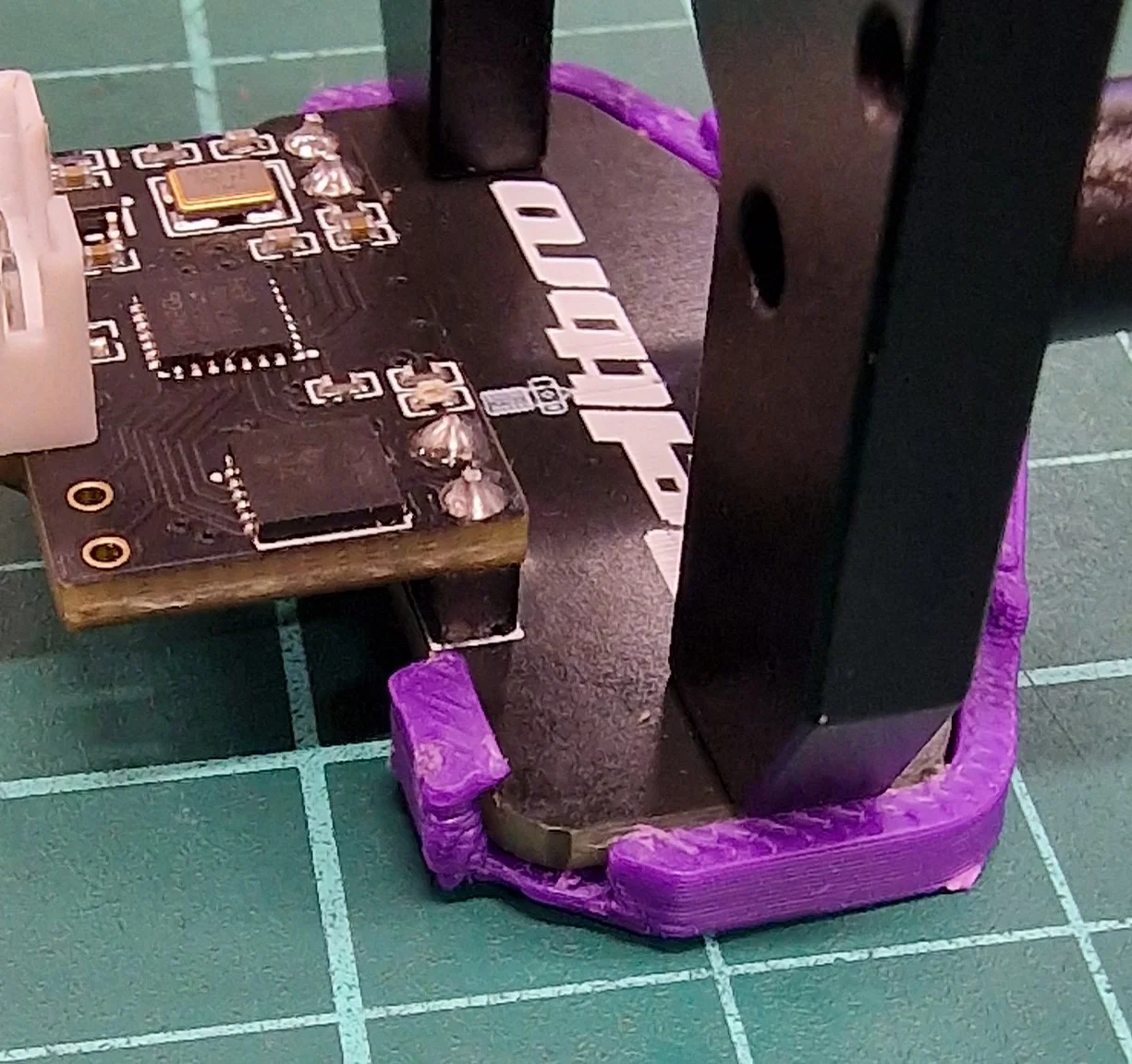

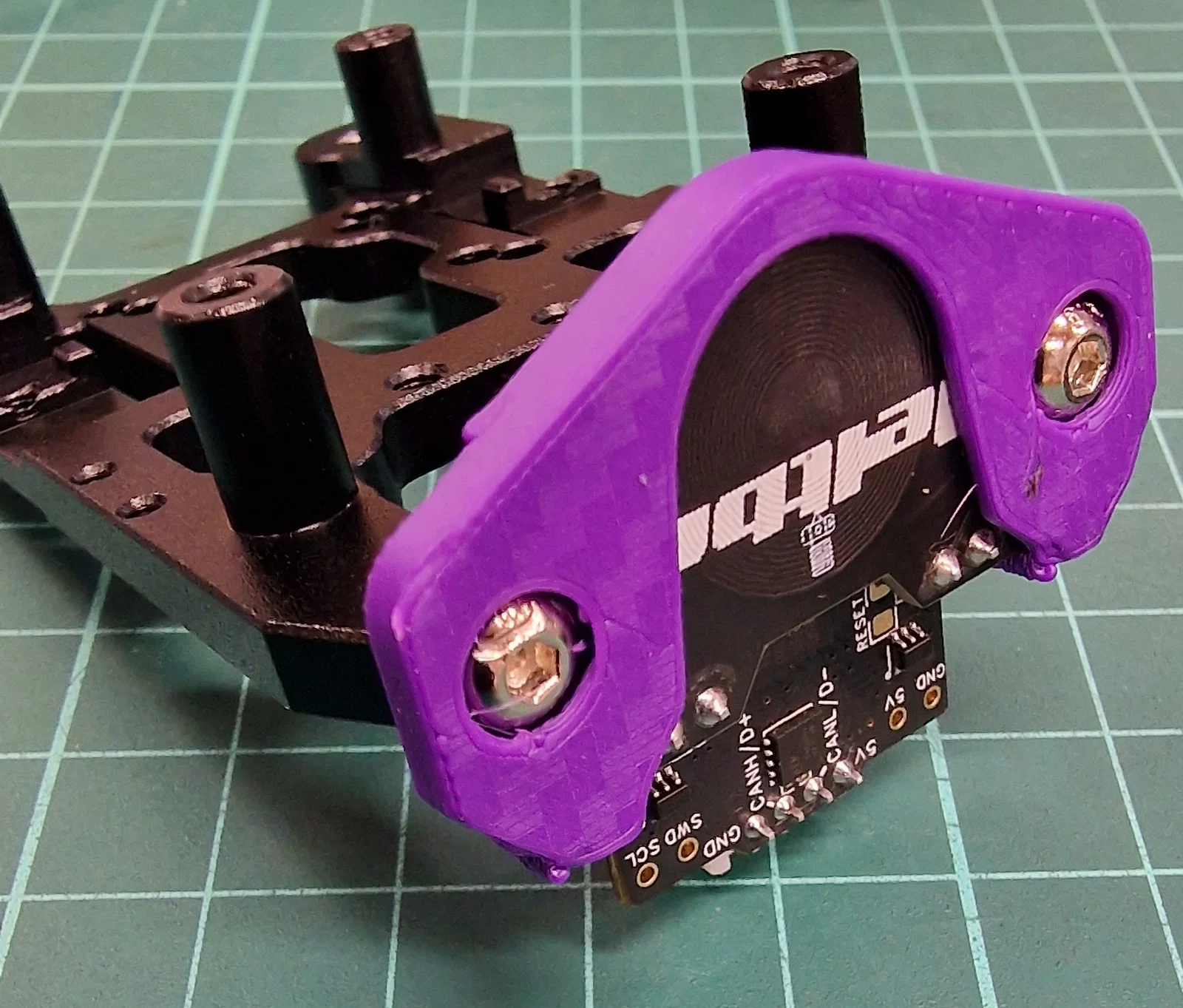

Thermistor và capacitor trên coil PCB của đầu dò Cartographer đang hơi lộ ra, nên có thể bị hư nếu bị head crash hoặc khi PCB chạm vào một bản in bị cong vênh. Cái clip-on này giúp bảo vệ PCB. Chỉ cần kẹp (clip) trực tiếp vào coil PCB là xong.
In bằng ABS hoặc ASA.
0.4mm nozzle
0.2mm layer height (bao gồm cả first layer)
0.4mm line width cho tất cả line types
Thiết kế này canh theo in bằng ABS (có tính co rút). Nếu lắp không vừa, bạn thử chỉnh thông số shrinkage trong slicer.
File F360 sẽ có trong vài ngày nữa nếu bạn yêu cầu (mình cần dọn dẹp lại trước ;-) )
