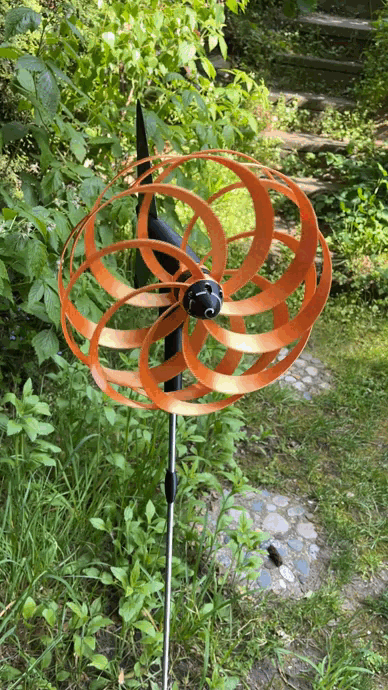

Cối xay gió 2 cánh Mandala-Effect: bánh 2 mảnh, spinner & thân mới

Mình đã redesign và vẽ lại mẫu này hoàn toàn mới trong Fusion 360. Ý tưởng ban đầu thì lấy từ

user Forenseil :

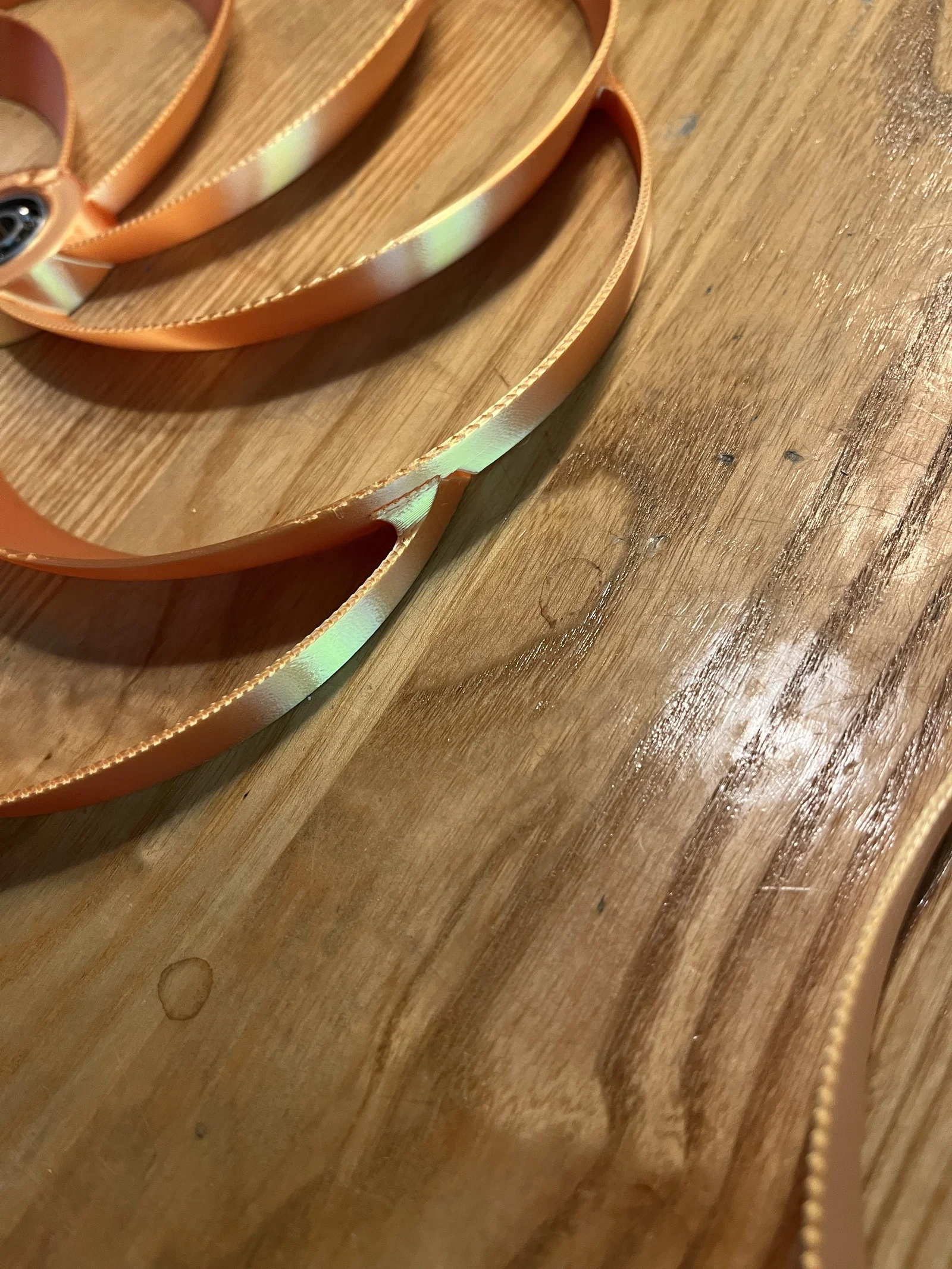

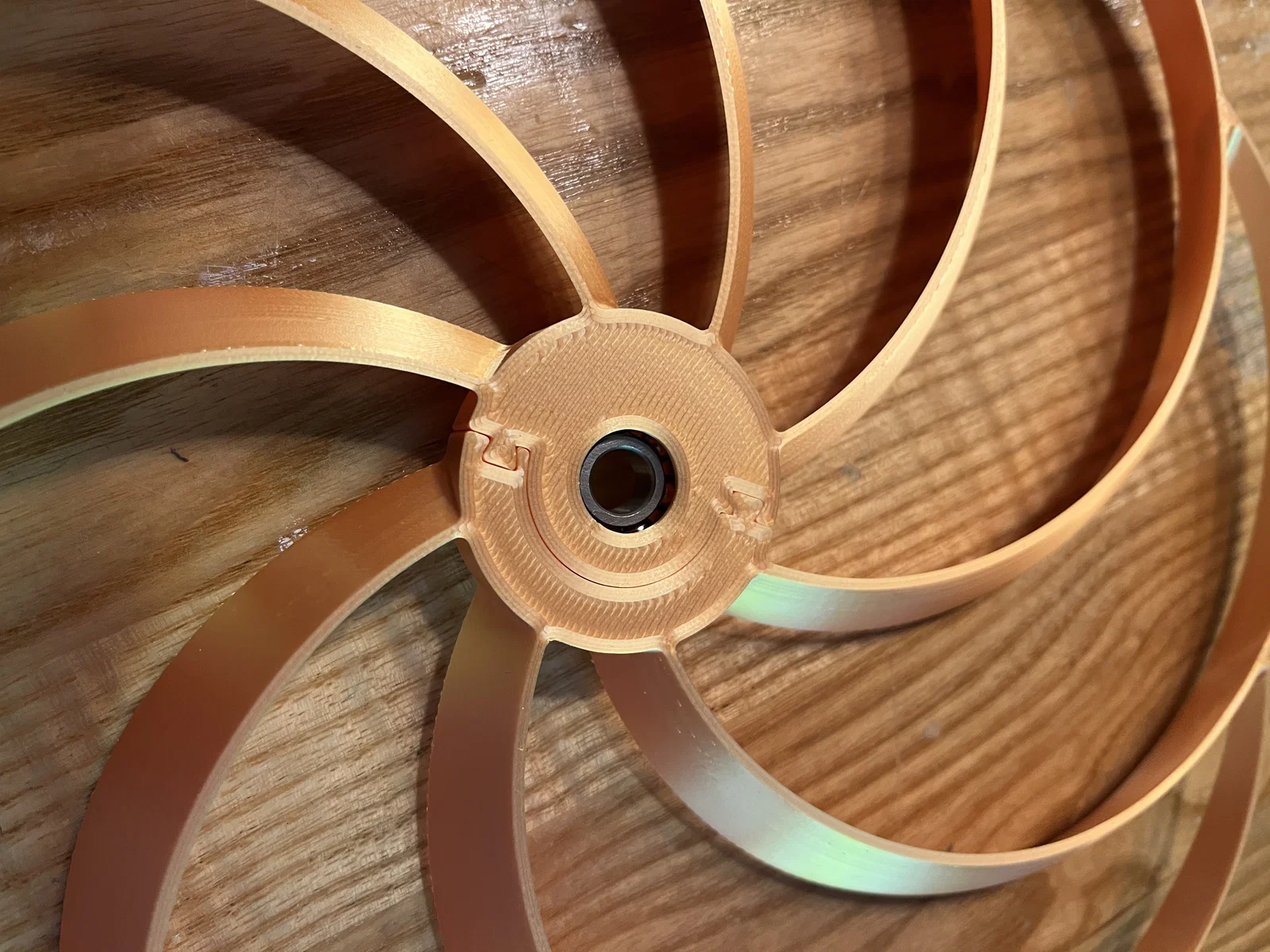

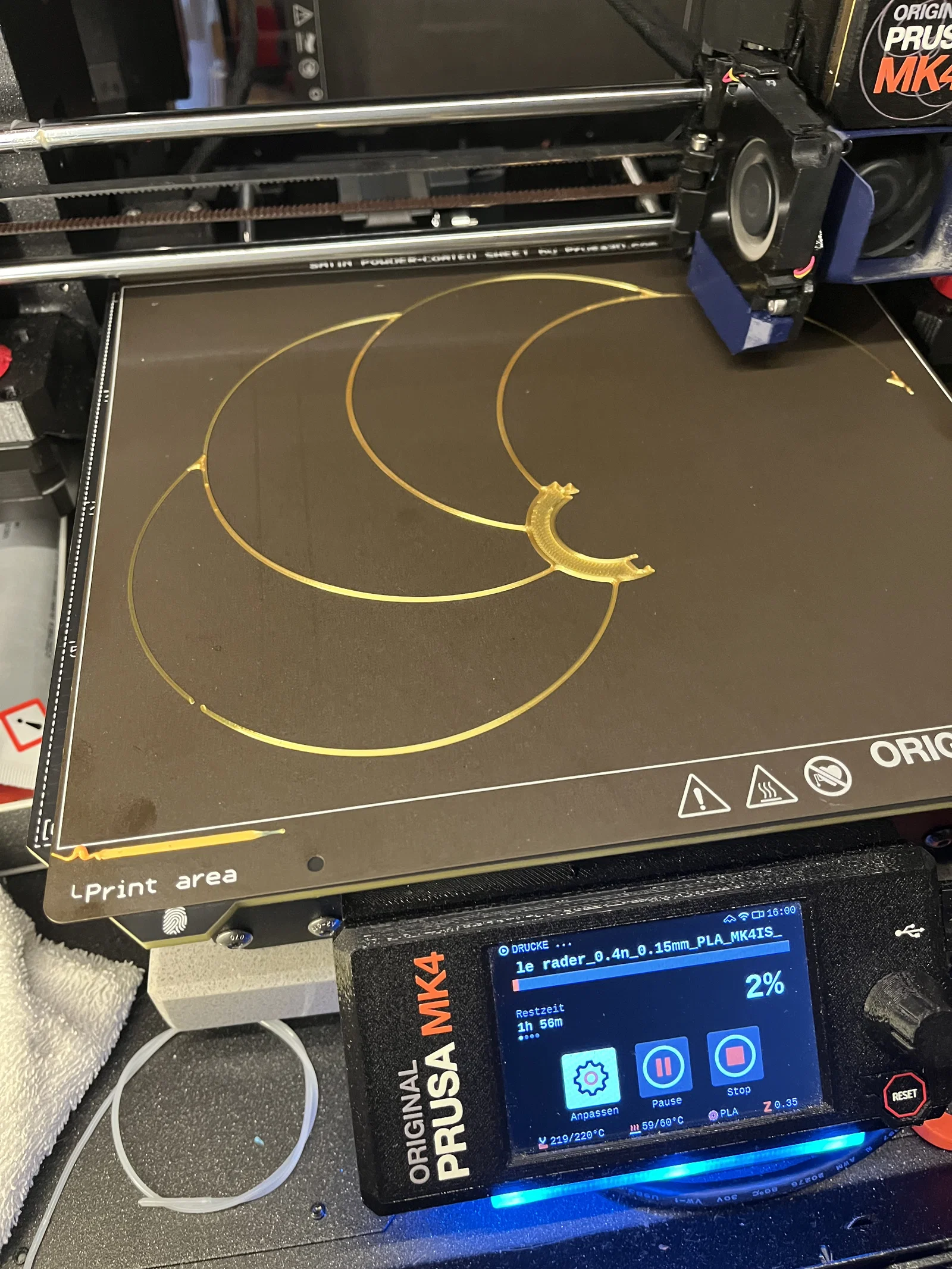

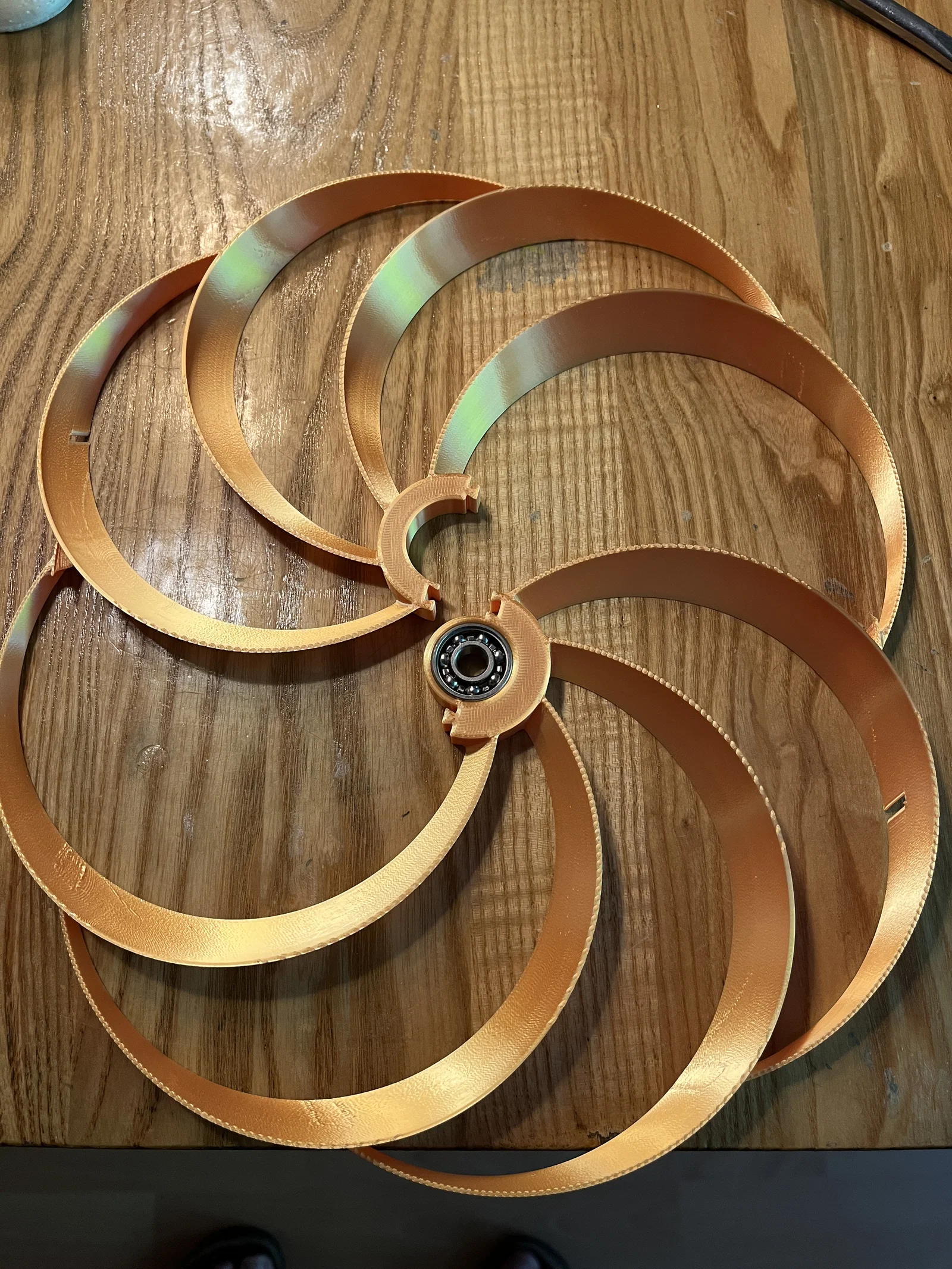

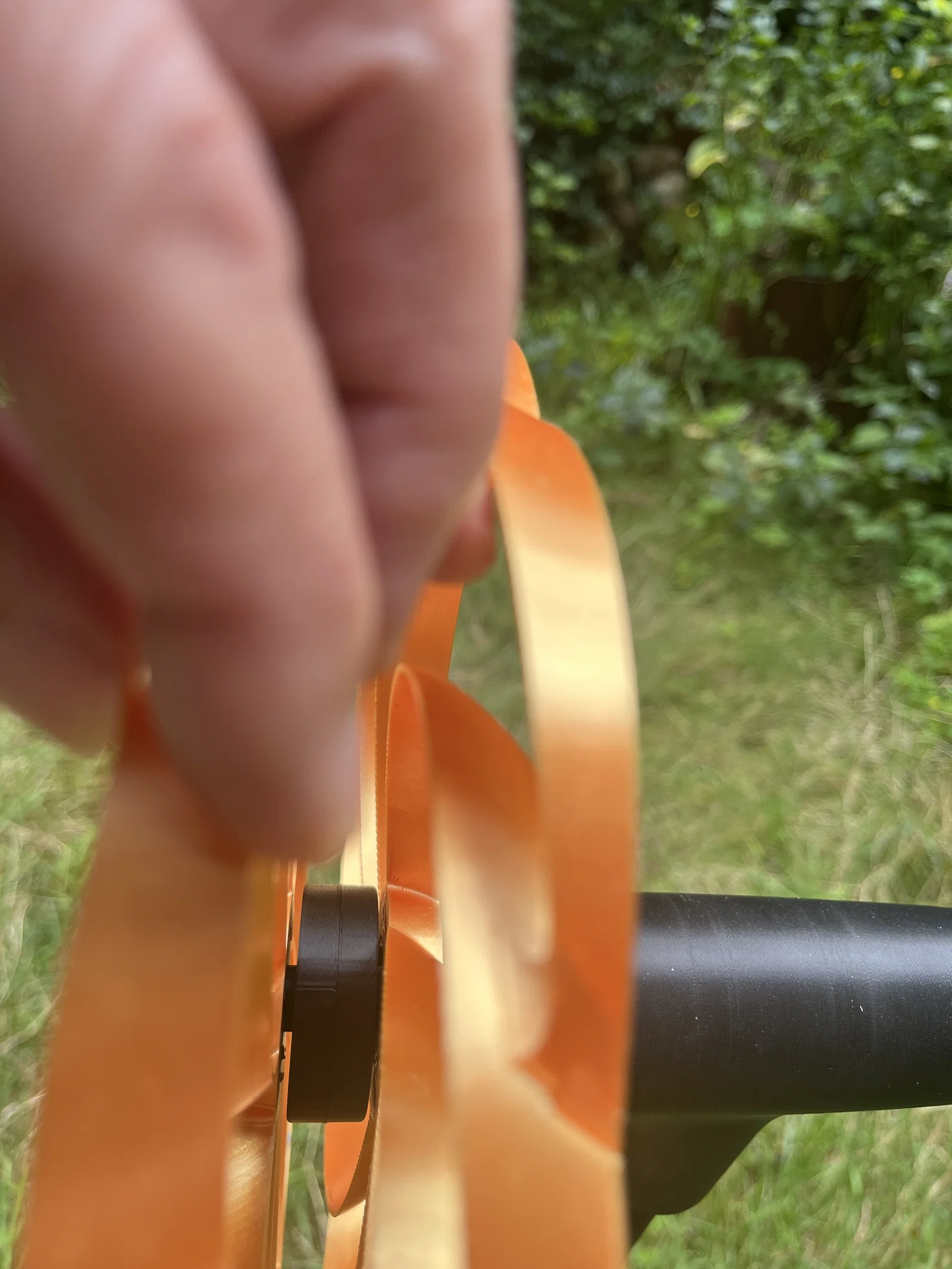

Bánh xe giờ làm thành 2 phần, nên có thể in được trên máy cỡ MK4. Chúng sẽ snap vào nhau ở phần đế và 2 phần ngoài. Cần nhỏ vài giọt keo CA.

Các hốc lắp bearing đã được tích hợp để ngồi khít. Không cần làm gờ (rim) hay gì tương tự—ít nhất là với PLA khi in trên smooth PEI sheet và satin coated sheet.

Spinner giờ tạo hiệu ứng ảo giác đẹp với họa tiết xoắn ốc. Mình tô bằng bút acrylic trắng. Các “ốc giả” thì sơn bằng bút chrome. Chỉ cần 2 con ốc thật 3mm.

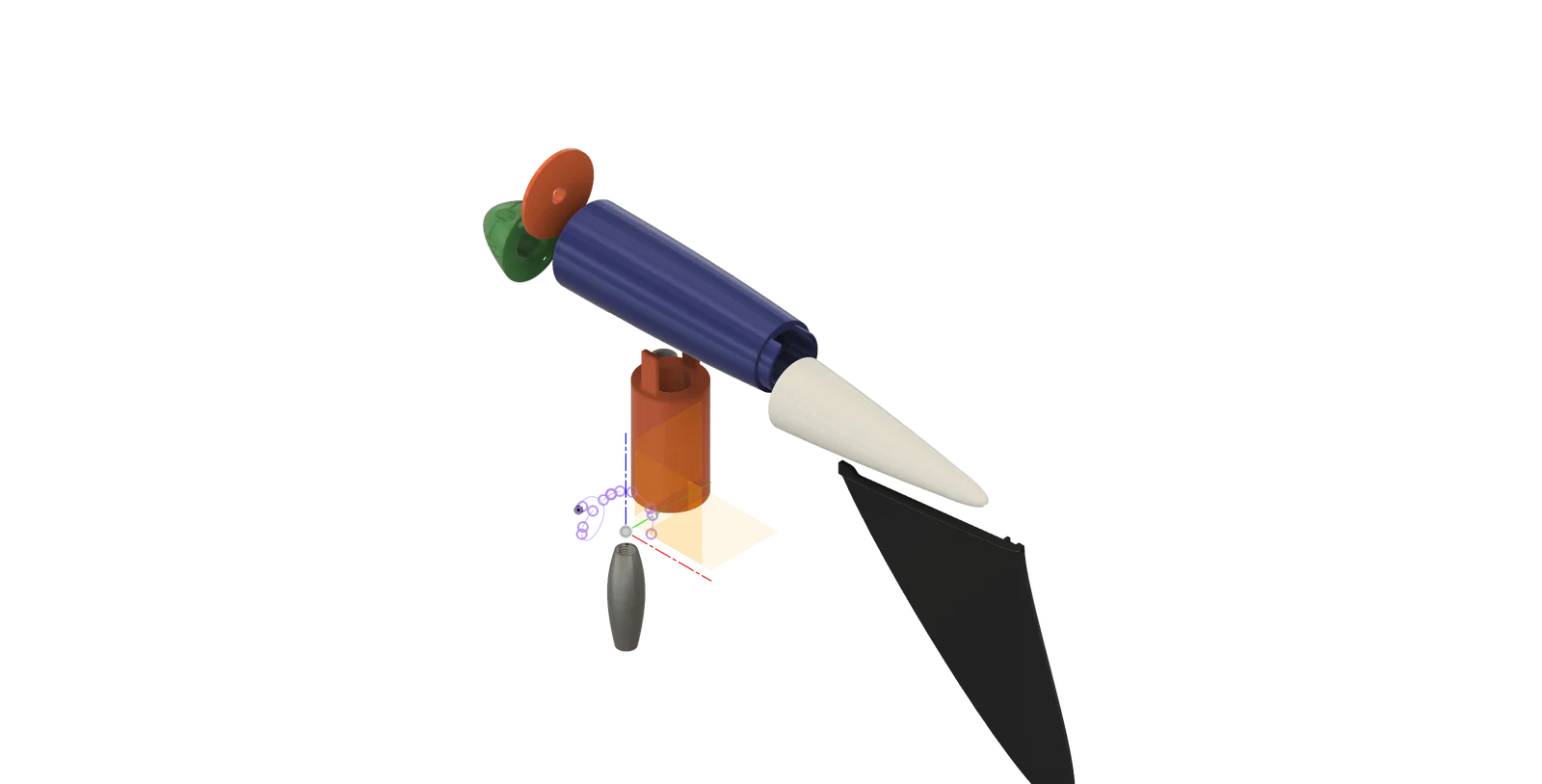

Phần thân (body) được thiết kế để in dễ hơn. Quan trọng nhất là có thể nhét thêm trọng lượng ở phần đuôi.

Nếu cân bằng đúng, thì không quan trọng việc gắn có thật sự vuông góc tuyệt đối hay không.

(lưu ý: prototype của mình có 2 fin, nhưng thật ra 1 cái là đủ)

Quan trọng nhất là làm sao cho 2 bearing của bánh xe quay nhẹ nhất có thể để chỉ cần gió nhẹ là nó quay.

Có thêm một chi tiết nối (joiner) phòng trường hợp cần nối hai cây ty ren 8mm, giống như mình phải làm :)

Phần cứng bổ sung:

 1m ty ren

 ốc 3mm cho spinner,

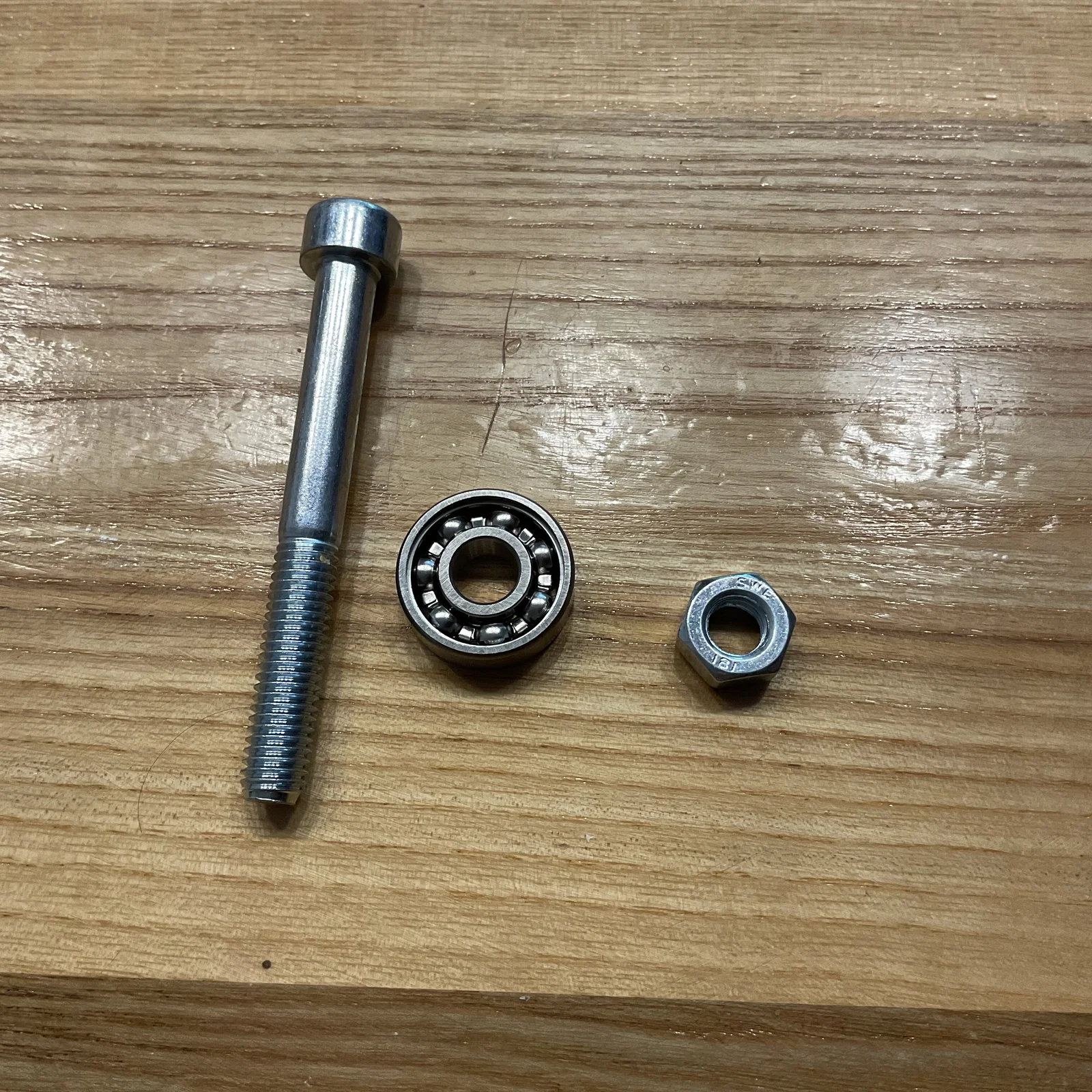

 ốc 8mm, dài tối thiểu 60mm

2x ê-cu 8mm, cho phần đế.

4x ball bearing 608 8x22x7 mm. Mình dùng loại không có seal vì nó quay nhẹ hơn nhiều.

aBánh xe in bằng PLA. Phần còn lại in bằng Prusa PETG.

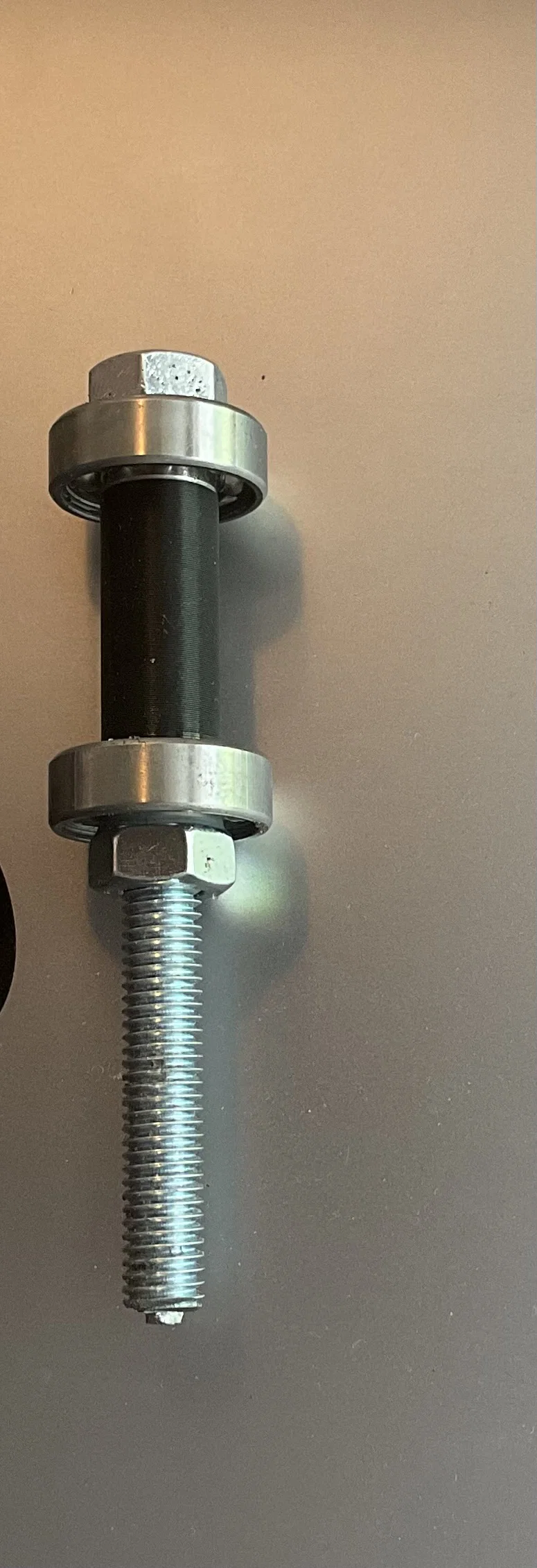

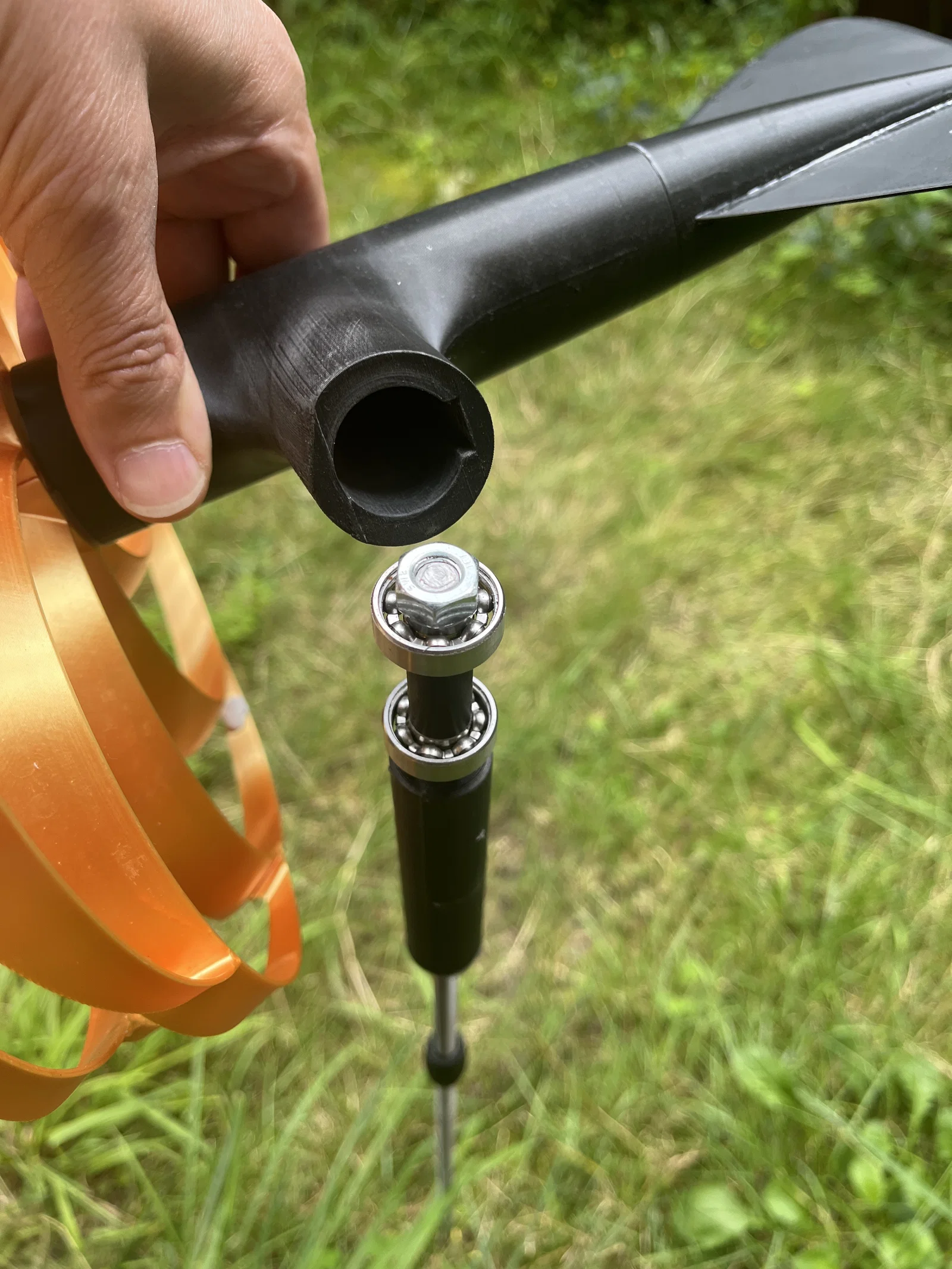

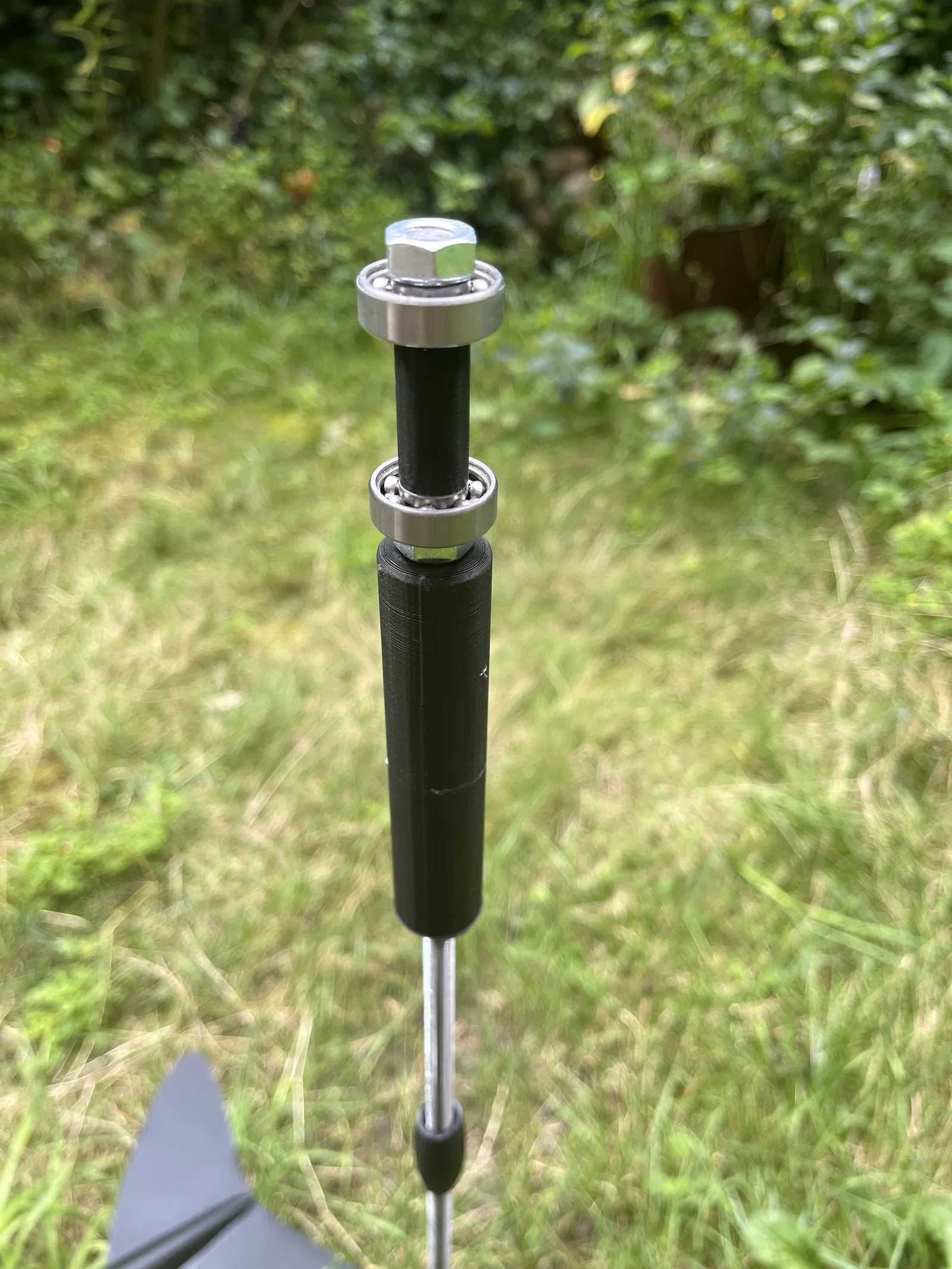

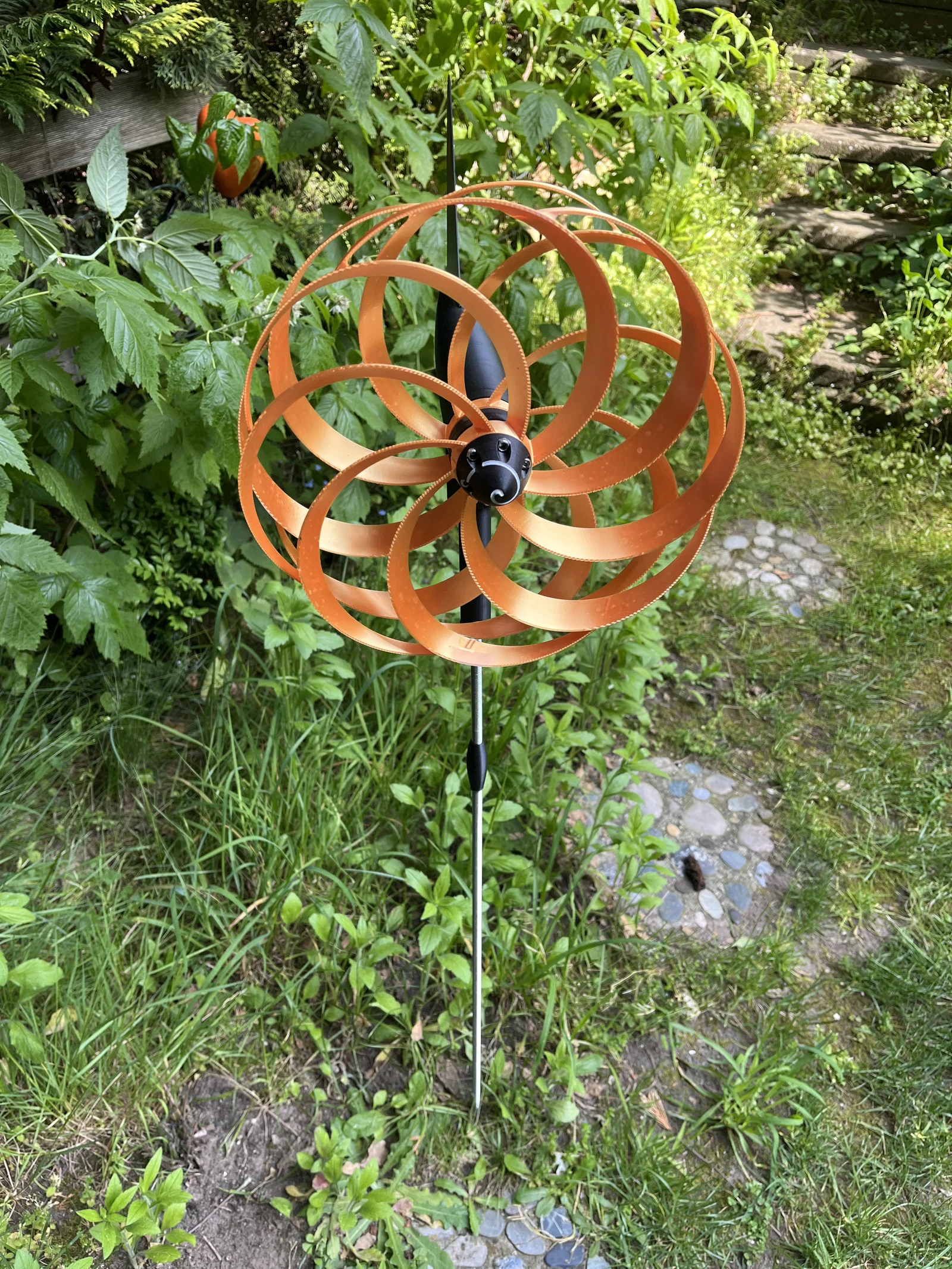

Phần ty ren 8mm dài dùng làm “stand”. Cắt ra một đoạn 100mm để làm phần trên, lắp với 2 bearing, 2 ê-cu và spacer. (xem hình)

Fin và base cần dán keo (CA hoặc tương tự). Mình chỉ dán phần đuôi với phần trước bằng băng keo đen để có thể tháo ra.

Sau khi cho đủ trọng lượng phía sau, nhớ đảm bảo phần tạ (mình dùng các viên chì nhỏ) không bị lăn qua lại. (Mình nhét thêm ít vật liệu đóng gói mềm vào.) Ngoài ra còn có nắp để bịt lỗ.

Chúc in vui.
